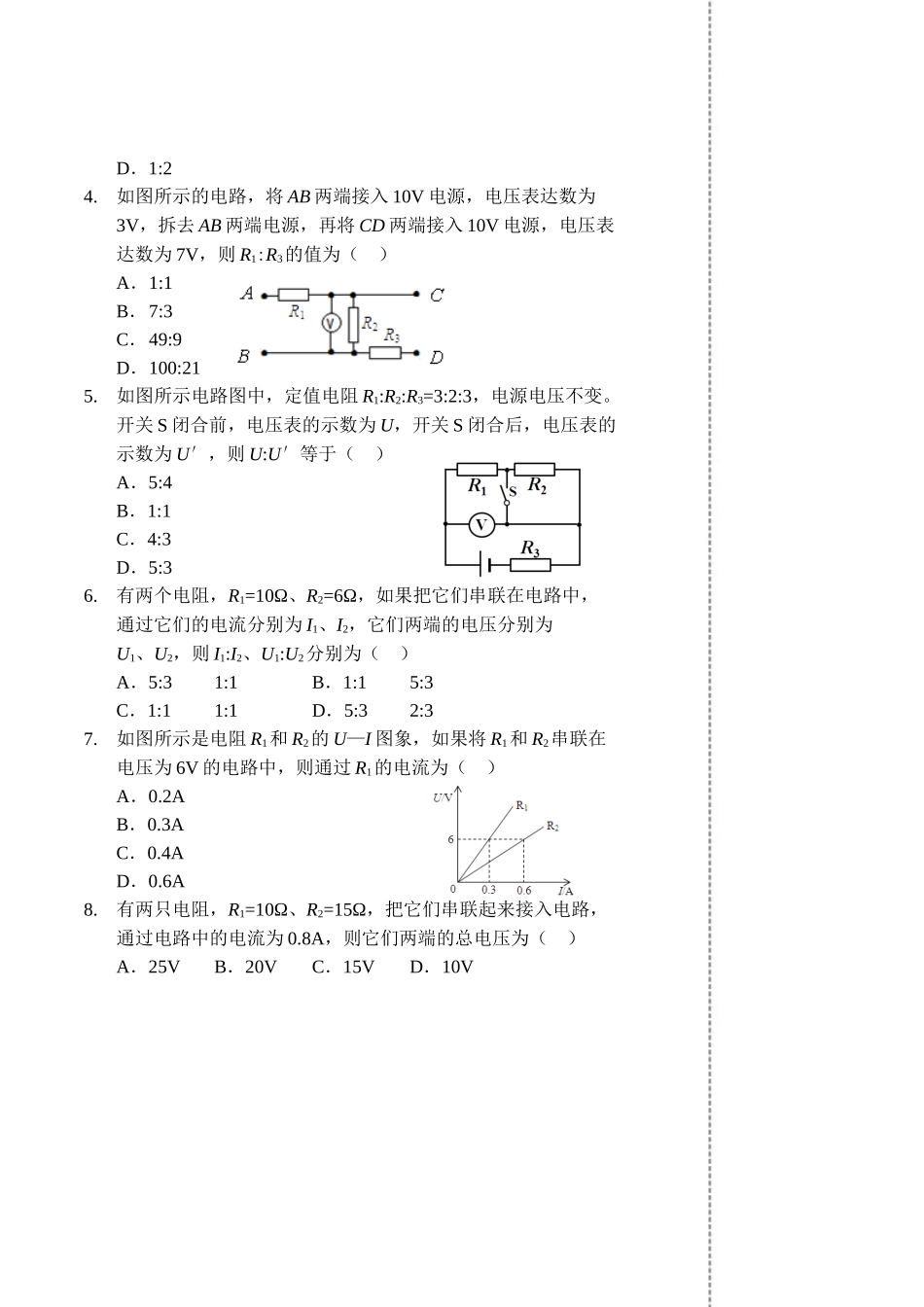

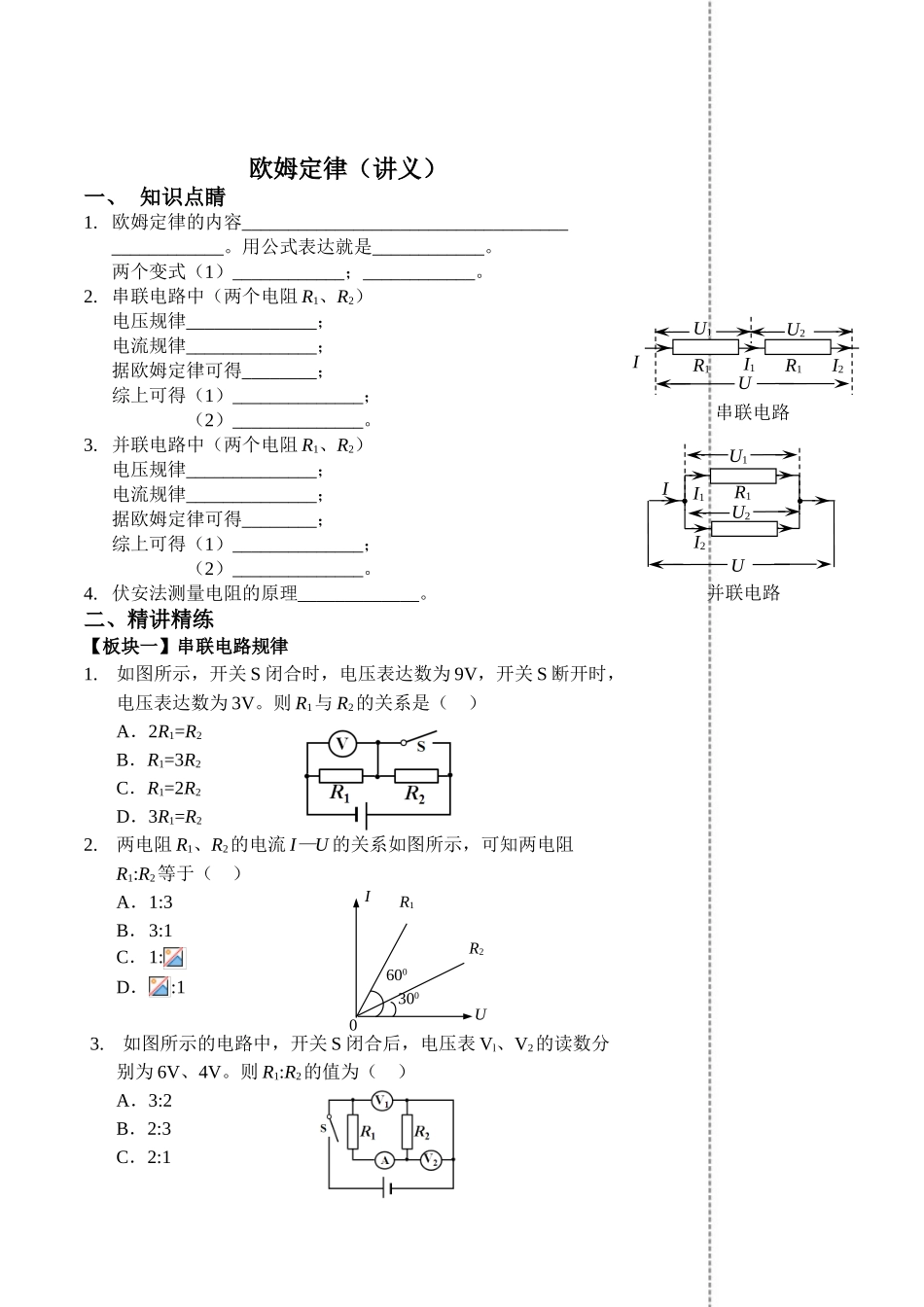

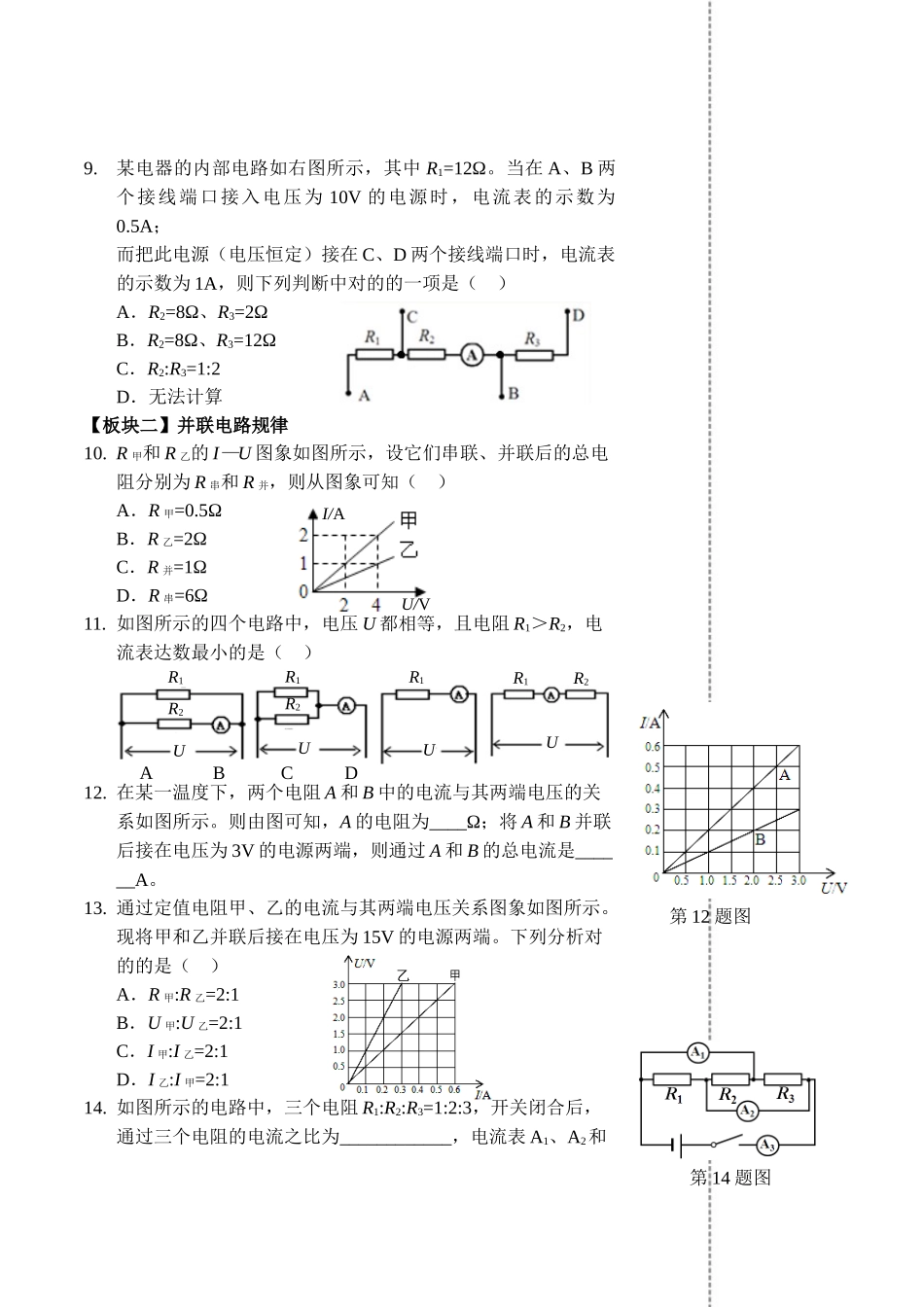

欧姆定律（讲义）一、知识点睛1.欧姆定律的内容_______________________________________________。用公式表达就是____________。两个变式（1）____________；____________。2.串联电路中（两个电阻R1、R2）电压规律______________；电流规律______________；据欧姆定律可得________；综上可得（1）______________；（2）______________。3.并联电路中（两个电阻R1、R2）电压规律______________；电流规律______________；据欧姆定律可得________；综上可得（1）______________；（2）______________。4.伏安法测量电阻的原理_____________。二、精讲精练【板块一】串联电路规律1.如图所示，开关S闭合时，电压表达数为9V，开关S断开时，电压表达数为3V。则R1与R2的关系是（）A．2R1=R2B．R1=3R2C．R1=2R2D．3R1=R22.两电阻R1、R2的电流I—U的关系如图所示，可知两电阻R1:R2等于（）A．1:3B．3:1C．1:D．:13.如图所示的电路中，开关S闭合后，电压表Vl、V2的读数分别为6V、4V。则R1:R2的值为（）A．3:2B．2:3C．2:1UI0R1R2300600U1U2UII1I2R1R1串联电路U2UI2II1R1U1并联电路D．1:24.如图所示的电路，将AB两端接入10V电源，电压表达数为3V，拆去AB两端电源，再将CD两端接入10V电源，电压表达数为7V，则R1:R3的值为（）A．1:1B．7:3C．49:9D．100:215.如图所示电路图中，定值电阻R1:R2:R3=3:2:3，电源电压不变。开关S闭合前，电压表的示数为U，开关S闭合后，电压表的示数为U′，则U:U′等于（）A．5:4B．1:1C．4:3D．5:36.有两个电阻，R1=10Ω、R2=6Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1:I2、U1:U2分别为（）A．5:31:1B．1:15:3C．1:11:1D．5:32:37.如图所示是电阻R1和R2的U—I图象，如果将R1和R2串联在电压为6V的电路中，则通过R1的电流为（）A．0.2AB．0.3AC．0.4AD．0.6A8.有两只电阻，R1=10Ω、R2=15Ω，把它们串联起来接入电路，通过电路中的电流为0.8A，则它们两端的总电压为（）A．25VB．20VC．15VD．10V9.某电器的内部电路如右图所示，其中R1=12Ω。当在A、B两个接线端口接入电压为10V的电源时，电流表的示数为0.5A；而把此电源（电压恒定）接在C、D两个接线端口时，电流表的示数为1A，则下列判断中对的的一项是（）A．R2=8Ω、R3=2ΩB．R2=8Ω、R3=12ΩC．R2:R3=1:2D．无法计算【板块二】并联电路规律10.R甲和R乙的I—U图象如图所示，设它们串联、并联后的总电阻分别为R串和R并，则从图象可知（）A．R甲=0.5ΩB．R乙=2ΩC．R并=1ΩD．R串=6Ω11.如图所示的四个电路中，电压U都相等，且电阻R1＞R2，电流表达数最小的是（）12.在某一温度下，两个电阻A和B中的电流与其两端电压的关系如图所示。则由图可知，A的电阻为____Ω；将A和B并联后接在电压为3V的电源两端，则通过A和B的总电流是______A。13.通过定值电阻甲、乙的电流与其两端电压关系图象如图所示。现将甲和乙并联后接在电压为15V的电源两端。下列分析对的的是（）A．R甲:R乙=2:1B．U甲:U乙=2:1C．I甲:I乙=2:1D．I乙:I甲=2:114.如图所示的电路中，三个电阻R1:R2:R3=1:2:3，开关闭合后，通过三个电阻的电流之比为____________，电流表A1、A2和R2R1UUR1R2R1UR1R2UABCDU/VI/A第12题图第14题图A3的示数分别为I1、I2和I3，则I1:I2:I3=____________。15.如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3:5；当S接b时，电流表A1与A2的示数之比为2:3，则R2与R3的电阻之比为（）A．9:10B．4:3C．3:4D．5:216.电阻R1和R2并联在电路中，通过R1的电流与干路的电流之比为3:4，那么把它们串起来接入某电路后，R1和R2两端的电压之比为（）A．3:4B．4:3C．3:1D．1:317.如图所示，若甲、乙均为电流表时，断开开关S，两电流表读数I甲:I乙=2:3。若甲、乙均为电压表时，闭合开关S，则两电压表读数U甲:U乙为（）A．2:3B．3:2C．3:1D．1:3【板块三】电阻的测量18.以下图所示四个电路中，电阻R的阻值和电源电压已知，根据已知条件和电表的示数能测出电阻Rx阻值的电路是（）19.为测量电阻Rx的阻值，老师提供了下列器材：待测电阻Rx、已知阻值的定值电阻R0一种、电压不变但电压...
