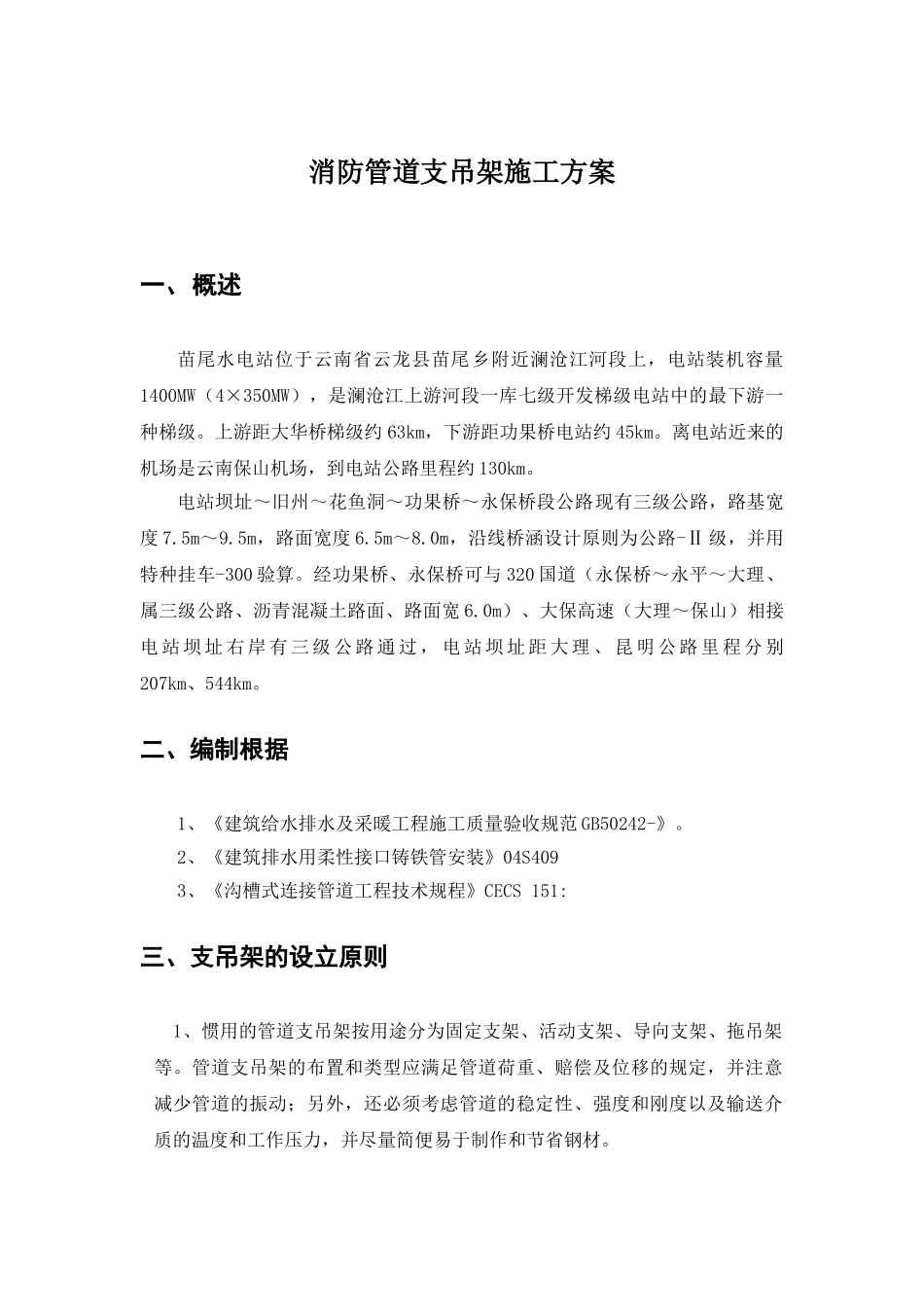

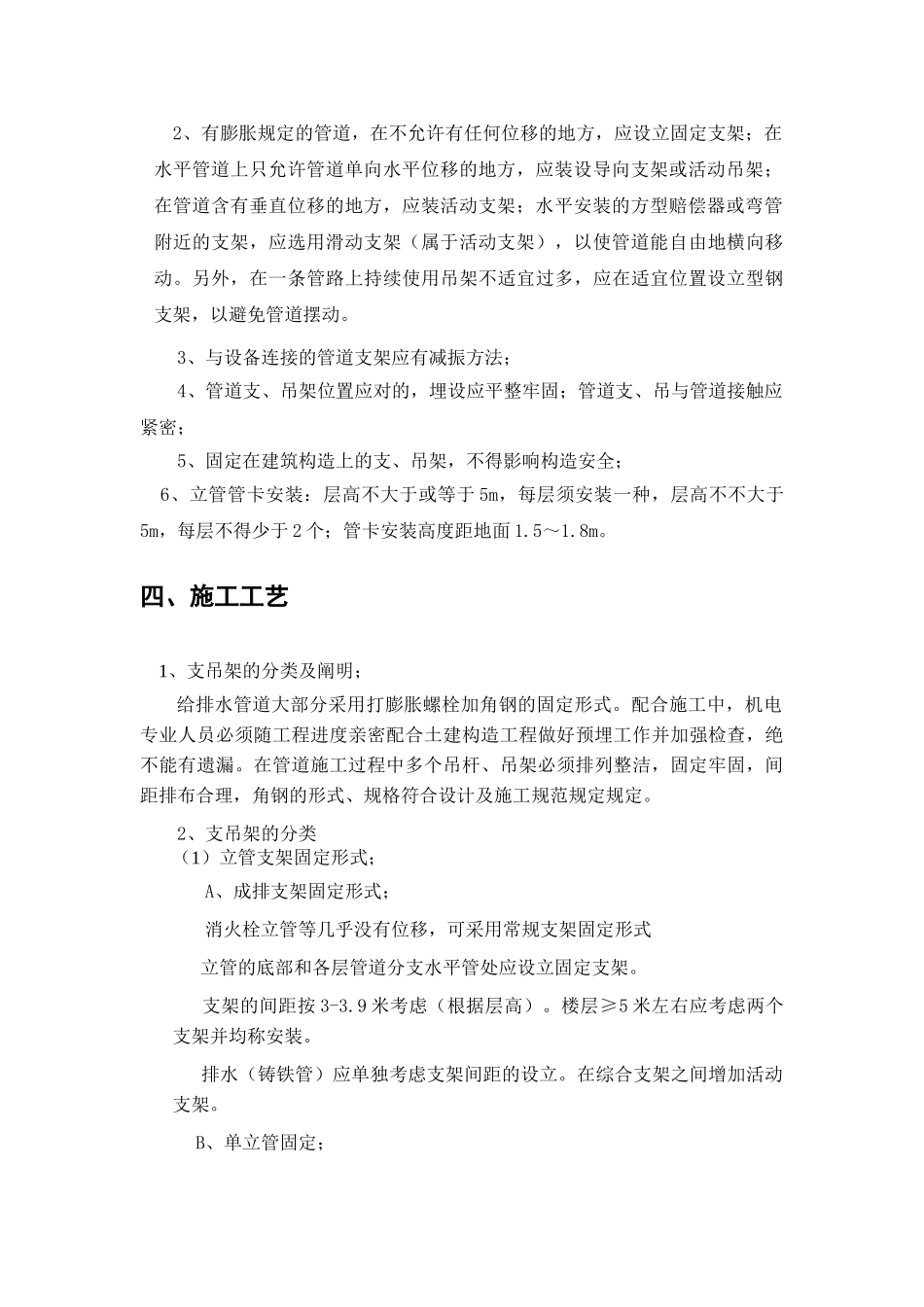

消防管道支吊架施工方案一、概述苗尾水电站位于云南省云龙县苗尾乡附近澜沧江河段上，电站装机容量1400MW（4×350MW），是澜沧江上游河段一库七级开发梯级电站中的最下游一种梯级。上游距大华桥梯级约63km，下游距功果桥电站约45km。离电站近来的机场是云南保山机场，到电站公路里程约130km。电站坝址～旧州～花鱼洞～功果桥～永保桥段公路现有三级公路，路基宽度7.5m～9.5m，路面宽度6.5m～8.0m，沿线桥涵设计原则为公路-Ⅱ级，并用特种挂车-300验算。经功果桥、永保桥可与320国道（永保桥～永平～大理、属三级公路、沥青混凝土路面、路面宽6.0m）、大保高速（大理～保山）相接电站坝址右岸有三级公路通过，电站坝址距大理、昆明公路里程分别207km、544km。二、编制根据1、《建筑给水排水及采暖工程施工质量验收规范GB50242-》。2、《建筑排水用柔性接口铸铁管安装》04S4093、《沟槽式连接管道工程技术规程》CECS151:三、支吊架的设立原则1、惯用的管道支吊架按用途分为固定支架、活动支架、导向支架、拖吊架等。管道支吊架的布置和类型应满足管道荷重、赔偿及位移的规定，并注意减少管道的振动；另外，还必须考虑管道的稳定性、强度和刚度以及输送介质的温度和工作压力，并尽量简便易于制作和节省钢材。2、有膨胀规定的管道，在不允许有任何位移的地方，应设立固定支架；在水平管道上只允许管道单向水平位移的地方，应装设导向支架或活动吊架；在管道含有垂直位移的地方，应装活动支架；水平安装的方型赔偿器或弯管附近的支架，应选用滑动支架（属于活动支架），以使管道能自由地横向移动。另外，在一条管路上持续使用吊架不适宜过多，应在适宜位置设立型钢支架，以避免管道摆动。3、与设备连接的管道支架应有减振方法；4、管道支、吊架位置应对的，埋设应平整牢固；管道支、吊与管道接触应紧密；5、固定在建筑构造上的支、吊架，不得影响构造安全；6、立管管卡安装：层高不大于或等于5m，每层须安装一种，层高不不大于5m，每层不得少于2个；管卡安装高度距地面1.5～1.8m。四、施工工艺1、支吊架的分类及阐明；给排水管道大部分采用打膨胀螺栓加角钢的固定形式。配合施工中，机电专业人员必须随工程进度亲密配合土建构造工程做好预埋工作并加强检查，绝不能有遗漏。在管道施工过程中多个吊杆、吊架必须排列整洁，固定牢固，间距排布合理，角钢的形式、规格符合设计及施工规范规定规定。2、支吊架的分类（1）立管支架固定形式；A、成排支架固定形式；消火栓立管等几乎没有位移，可采用常规支架固定形式立管的底部和各层管道分支水平管处应设立固定支架。支架的间距按3-3.9米考虑（根据层高）。楼层≥5米左右应考虑两个支架并均称安装。排水（铸铁管）应单独考虑支架间距的设立。在综合支架之间增加活动支架。B、单立管固定；当管道≤DN150消防立管等在竖井或其它位置为单管或与其它管道间距较远时，可按下图形式一设立支架。（2）水平管支吊架的形式A、锚固型；吊架根部用膨胀螺栓锚固在楼板上，合用于DN15-DN150mm有坡度规定的管道。B、双杆多管吊架；合用于公称直径15-150mm的水平管道安装。C、水平单管沿构造墙、柱；合用于公称直径15-150mm的水平管道安装。当为后砌墙时应考虑吊装。D、单管吊架；为上锚固型吊架与单管扁卡的组合，合用于≤150m有坡度调节规定的管道。单管固定支架；合用于≤100mm管道固定防晃及固定支管道安装完毕，其坐标、标高和纵、横向弯曲度符合下表：项目允许偏差检查办法水平管道平直度DN≤100mm2L‰，最大40mm用直尺、拉线和尺量检查DN＞100mm3L‰，最大60mm立管垂直度25L‰，最大25mm用直尺、线坠、拉线和尺量检查成排管段间距15mm用直尺尺量检查成排管段或成排阀门在同一平面上3mm用直尺、拉线和尺量检查五、支架安装规定1、支吊架的选用，必须考虑管道的稳定性，强度和刚度规定，尽量采用较简朴的构造，以节省钢材和便于制作安装2、与设备连接的管道支架应有减振方法3、管道支、吊架位置应对的，埋设应平整牢固；管道支、吊与管道接触应紧密；4、固定在建筑构造上的支、吊架，不得影响构造安5、立管管卡安装：层高不大于或等于5m，每层须安装一种...
