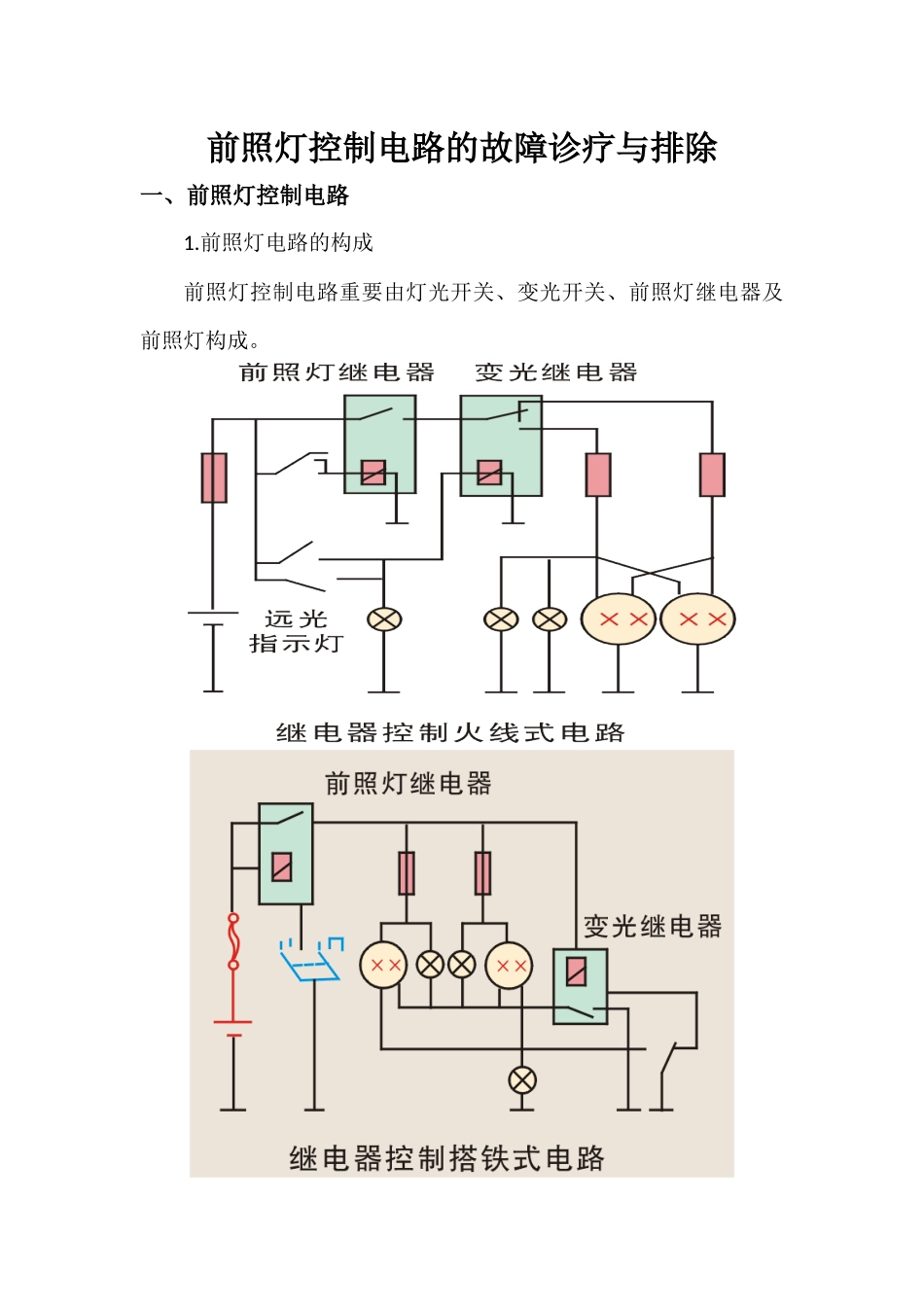

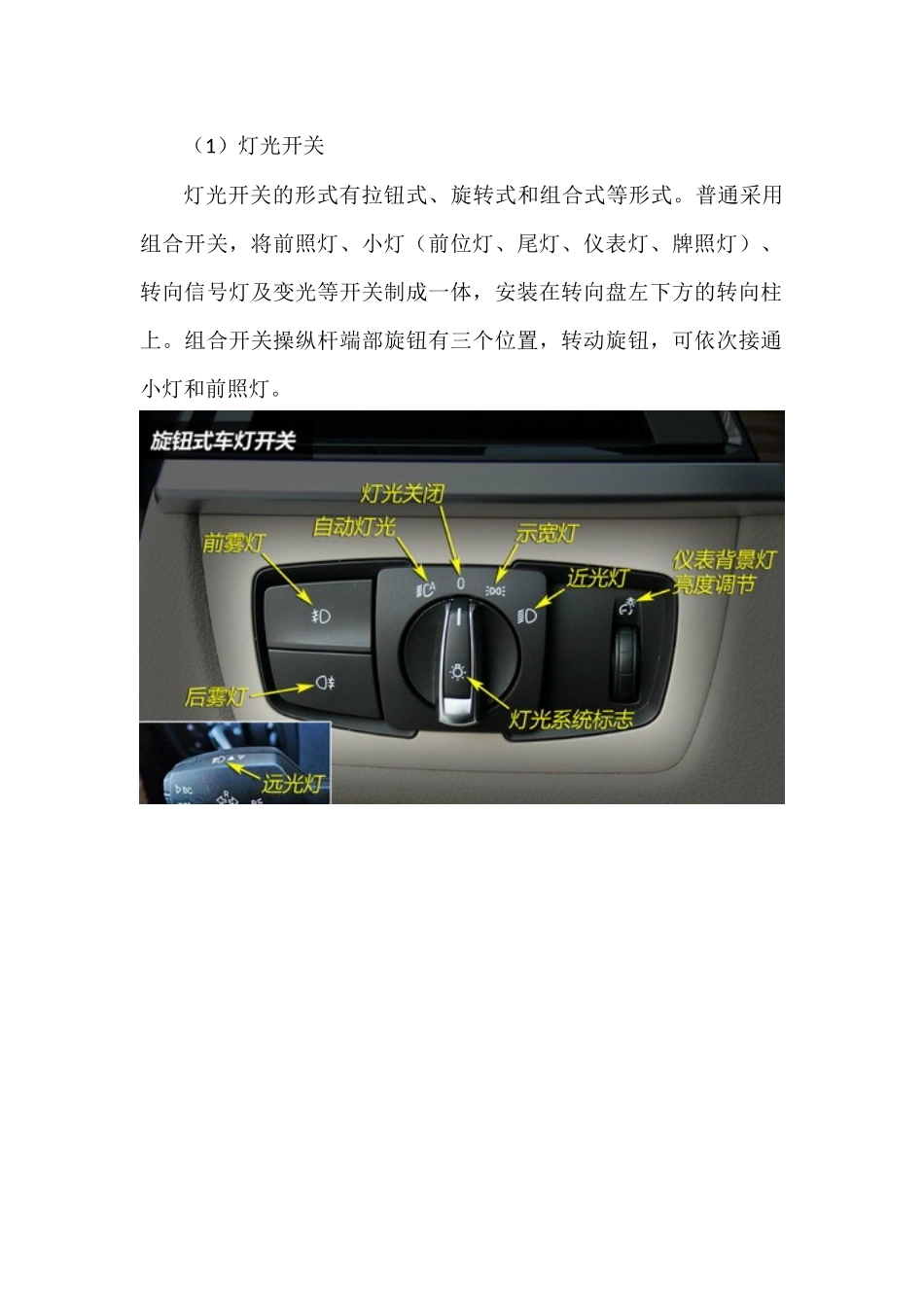

前照灯控制电路的故障诊疗与排除一、前照灯控制电路1.前照灯电路的构成前照灯控制电路重要由灯光开关、变光开关、前照灯继电器及前照灯构成。（1）灯光开关灯光开关的形式有拉钮式、旋转式和组合式等形式。普通采用组合开关，将前照灯、小灯（前位灯、尾灯、仪表灯、牌照灯）、转向信号灯及变光等开关制成一体，安装在转向盘左下方的转向柱上。组合开关操纵杆端部旋钮有三个位置，转动旋钮，可依次接通小灯和前照灯。（2）变光开关变光开关的作用是变换前照灯的近光和远光。它有脚踏变光开关和组合式开关两种。普通脚踏变光开关构造如图所示。当用脚踏按钮时，推杆推动转轮向一种方向转动60℃，从而交替接通远、近光。组合开关操纵杆端部旋钮置于前照灯位置，拨动操纵杆可使前照灯变光（近光与远光变换）。（3）前照灯继电器前照灯的工作电流大，特别是四灯制的汽车，若用车灯开关直接控制前照灯，车灯开关易损坏，因此在灯光电路中设有灯光继电器。如用灯光开关直接控制前照灯，灯光开关易烧坏，因此，在前照灯电路中设有前照灯继电器。前照灯继电器SW端子接灯光开关，E端子搭铁，B端子接电源，L端子接变光开关。当接通灯光开关（前照灯位置），继电器线圈通电，触点闭合，通过变光开关向前照灯供电。2.前照灯控制电路（1）近光灯电路蓄电池电压→50A主前照灯熔丝→H-LP继电器线圈→前照灯变光开关E60的8脚→前照灯变光开关E60的11脚→E1搭铁。此时H-LP继电器线圈得电，其触点闭合。蓄电池电压→50A主前照灯熔丝→H-LP继电器触点后分两路：前照灯继电器一路经10A左前照灯近光熔丝→左侧前照灯近光灯A65→A1搭铁；另一路经10A右前照灯近光熔丝→右侧前照灯近光灯A64→A3搭铁。此时，左、右前照灯近光灯均亮。（2）远光灯电路现在照灯变光开关E60置于远光档、且位于头部位置时，E60的9脚与11脚导通。蓄电池电压→50A主前照灯熔丝→调光继电器线圈→前照灯变光开关E60的9脚→前照灯变光开关E60的11脚→El搭铁。此时，调光继电器线圈得电，其触点闭合。蓄电池电压→50A主前照灯熔丝→调光继电器触点后分两路：一路经10A左前照灯远光熔丝→左侧前照灯远光灯A38→A3搭铁；另一路经10A右前照灯远光熔丝后又分两路：一路到右侧前照灯远光灯A37→A3搭铁；另一路到组合仪表E46的4脚→组合仪表内远光灯批示灯→E1搭铁。此时，左、右前照灯远光灯及仪表内远光批示幻均亮。二、诊疗惯用办法思路（1）电气线路故障检查照明装置电气系统故障中除了部件损坏，如灯具损坏，开关、继电器损坏等，一部分是由于导线连接不当引发的。这部分故障称为线路故障。线路故障中，基本上有断路、短路和接触不良三种状况。有些故障能够外部直观发现，有些则需用测试法查出。测试的办法有下列几个：搭铁划火法、试灯法、电源短接法，合用于检查断路和接触不良；逐段拆检法，适合对线路的搭铁短路故障的检查。（2）电气线路开关的检查电气线路中开关种类繁多，但多个开关的检查办法都是相似的。即都是将开关与线路的多端接头断开，用万用表的欧姆档来检查各接头间的导通状况，根据每一开关位置各接头间的电阻值与否符合原则值，来判断开关的好坏，但需注意：不同车型的开关接线形式有所不同。（3）照明线路控制继电器的检查照明线路中有大量的控制继电器。继电器相称于电磁开关。在检查继电器好坏时，可使用与开关检查相似的办法：即用欧姆表来检查继电器各接线端子间的通断状况与否符合规定。所不同的是继电器还应检查其工作状态下的导通状况，即给继电器对应端子接入工作电压后，观察其导通的变化状况。三、常见故障分析前照灯常见故障有前照灯不亮、灯光暗淡和灯泡频繁烧坏。1．前照灯不亮（1）故障因素前照灯保险丝烧断；电源线松动或脱落；搭铁线搭铁不良或接插件接触不良；车灯开关或变光开关有故障。（2）诊疗排除办法诊疗时，应根据不同的故障现象采用不同的诊疗办法，以提高故障诊疗和排除速度。①一种灯丝不亮不管远光还是近光，如果只有一种灯丝不亮，故障往往是该灯丝或其保险丝烧断所致，如果灯丝和保险丝正常而灯不亮，阐明该灯线路断路或接触不良，检查排除即可。②远光灯或近光灯都不亮如果远光灯...
