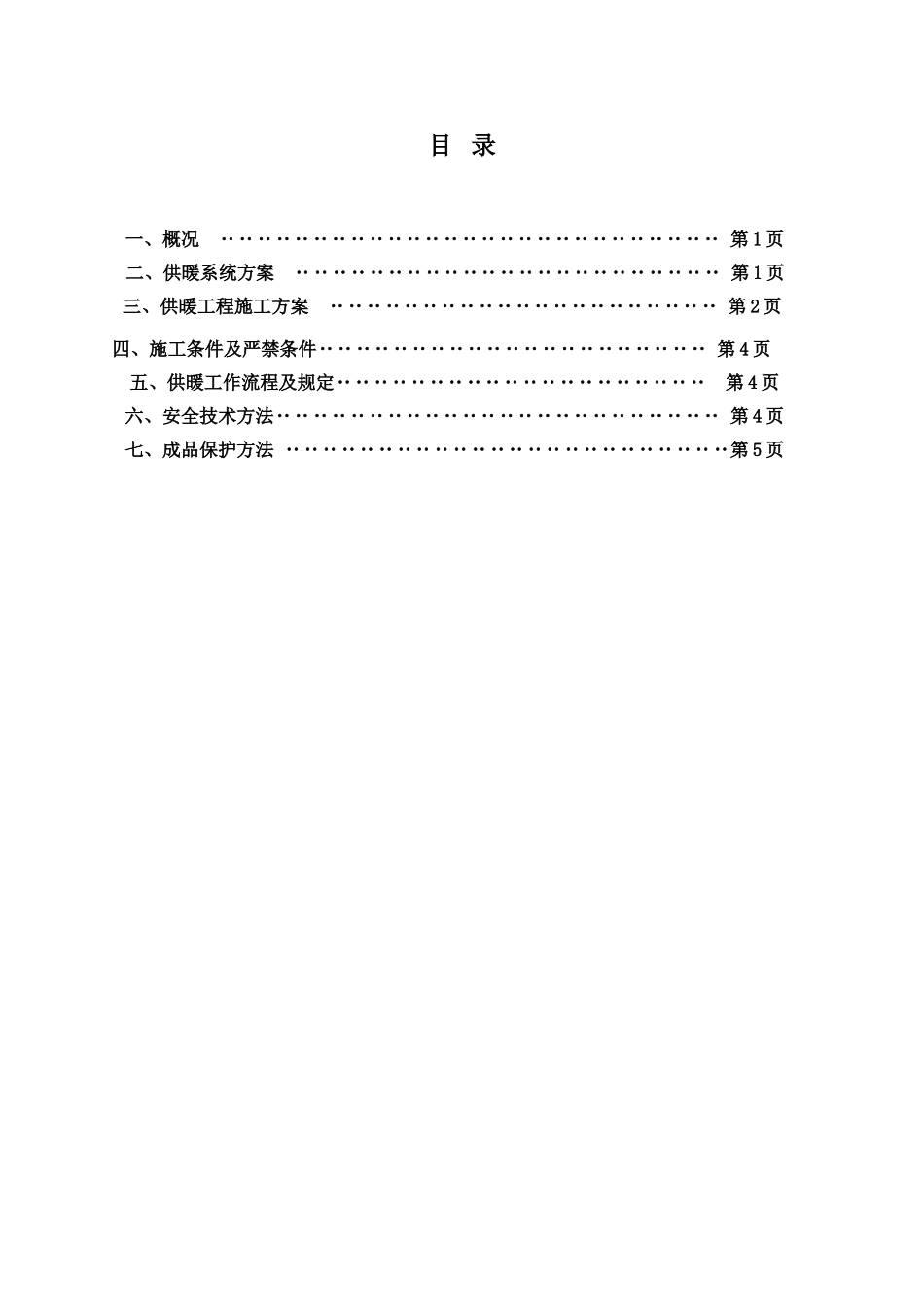

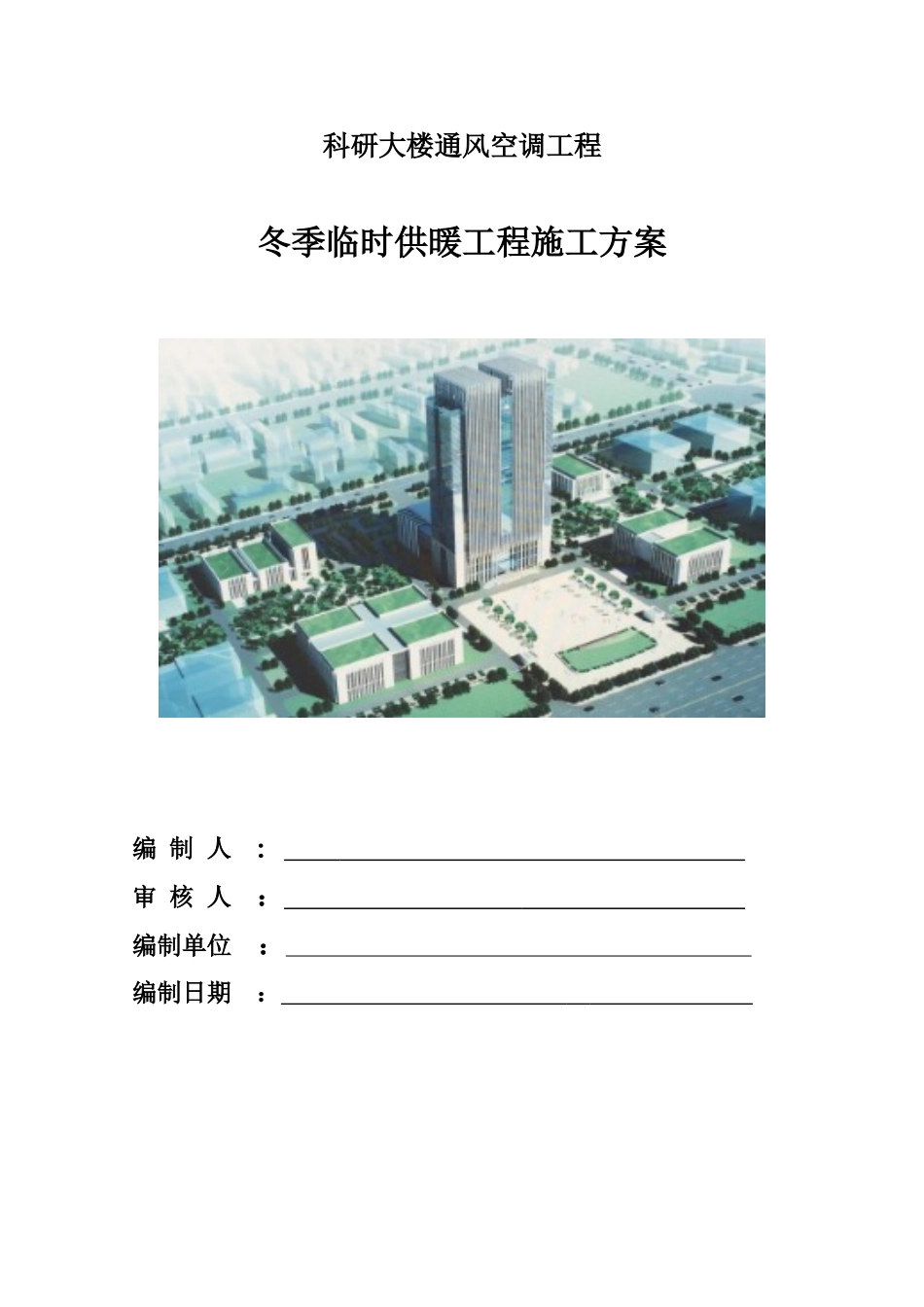

科研大楼通风空调工程冬季临时供暖工程施工方案编制人：审核人：编制单位：编制日期：目录一、概况‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥第1页二、供暖系统方案‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥第1页三、供暖工程施工方案‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥第2页四、施工条件及严禁条件‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥第4页五、供暖工作流程及规定‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥第4页六、安全技术方法‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥第4页七、成品保护方法‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥第5页科研大楼冬季临时供暖工程施工方案一、概况本工程为科研大楼冬季室内施工时的临时供暖,每层建筑面积约为1850m2，其中公共区域内的建筑面积约为450m2，办公区域的建筑面积约为1400m2；供暖范畴科研大楼5—22层公共区域及办公区域需要装修吊顶的部分,同时供暖区域按7层考虑。根据工程性质及施工现场条件，我司建议采用散热器做为冬季供暖末端设备,在科研大楼东西两侧新增四根DN100临时采暖立管输送冬季供暖热煤介质，锅炉房作为临时供暖热源.为确保供热效果和施工方案的可行,必须确保地下室部分全部汽车坡道、核心筒区域通往室外的走道、与室外相通的风亭，以及全部与室外相通的孔洞等处有对应的防冻方法。二、供暖系统方案1、供暖热源概述本工程5—22层的临时采暖系统设计为两路两管制系统互为备用，末端采用散热片供暖。科研大楼临时供/回水竖管安装于核心筒东南侧及西北侧管道井内。根据工程性质，本工程冬季供暖的水源来自动力中心锅炉房，由锅炉房接驳出采暖水管引至科研大楼地下一层临时换热机房内，设计的一次侧热水供/回水温度为85/60℃，二次侧热水供/回水温度为60℃/50℃，本工程锅炉房及外网工程施工由其它公司负责。2、施工范畴由锅炉出来的热水管道接驳至科研大楼地下一层临时换热站的分集水器中,为确保供暖规定，需提供的设备管线有：板式换热器、水泵、定压补水机组、散热器及热力管线阀部件等。三、供暖工程施工方案本工程的冬季供暖的目的是为楼层内的施工及管道正常运行，发明温度适宜的施工环境条件，确保施工进度规定，因此为临时性采暖方法。为最合理、经济的提供冬季采暖,根据围护构造，将核心筒、电梯厅、公共走廊等公共部分划分为内区,办公区域划分为外区,整个楼层内外区同时供暖.1、散热器的选型科研大楼每层的建筑面积约为1850m2,其中核心筒的建筑面积约为320m2，公共走道的建筑面积为140m2,电梯大堂的建筑面积为25m2，办公区内的建筑面积约为1365m2。根据施工规定，整个楼层的采暖面积约为1530m2.散热量是散热器的一项重要技术参数，每一种散热器出厂时都标有原则散热量。但是工程所提供的热媒条件不同，因此我们必须根据工程所提供的热媒条件如进水温度，出水温度和室内温度，来计算出温差△Ｔ，然后计算多个温差下的散热量第一步计算温差△Ｔ:△Ｔ=tpj-tntn室内计算温度℃，(如果在楼层内外墙门窗全部关闭及孔洞封堵的的状况下，考虑部分热量损失，考虑经济性本次临时供暖的室内环境温度在10℃左右）。tpj散热器内热媒平均温度℃△Ｔ散热器内热媒平均温度与室内计算温度之差(℃）本工程中，温差△Ｔ＝（60＋50）／2－10=45℃第二步计算散热负荷：根据每层建筑面积及单位散热负荷，每层的散热量总负荷Q负=q×F=40×1530=61200W（其中q=40w/m2,F=1530m2）。第三步选型散热器:应本次冬季采暖为临时供暖，散热器的选用建议采用经济、合理的材质、品种及型号，以减低材料采购费用.通过对多个散热器厂家的选型方案对比，建议采用高频焊翅片管散热器,该品种散热器价格最合理、散热量相对较大，在技术上及造价上都比较适合本次冬季临时供暖系统的使用.考虑散热器的规格、重量及散热规定，选用散热量Q为2600W/台的散热器（△Ｔ=45℃），散热器的规格为：1.6m（长）×0.6m(高）×0。15m（宽），散热器的工作压力为1。2Mpa，散热器的形式为同侧进出管式,散热器的进出水管管径为DN20，散热器为立式安装于地面上.第四步计算散热器数量：N=Q负/Q=61200/2600≈24（台...
