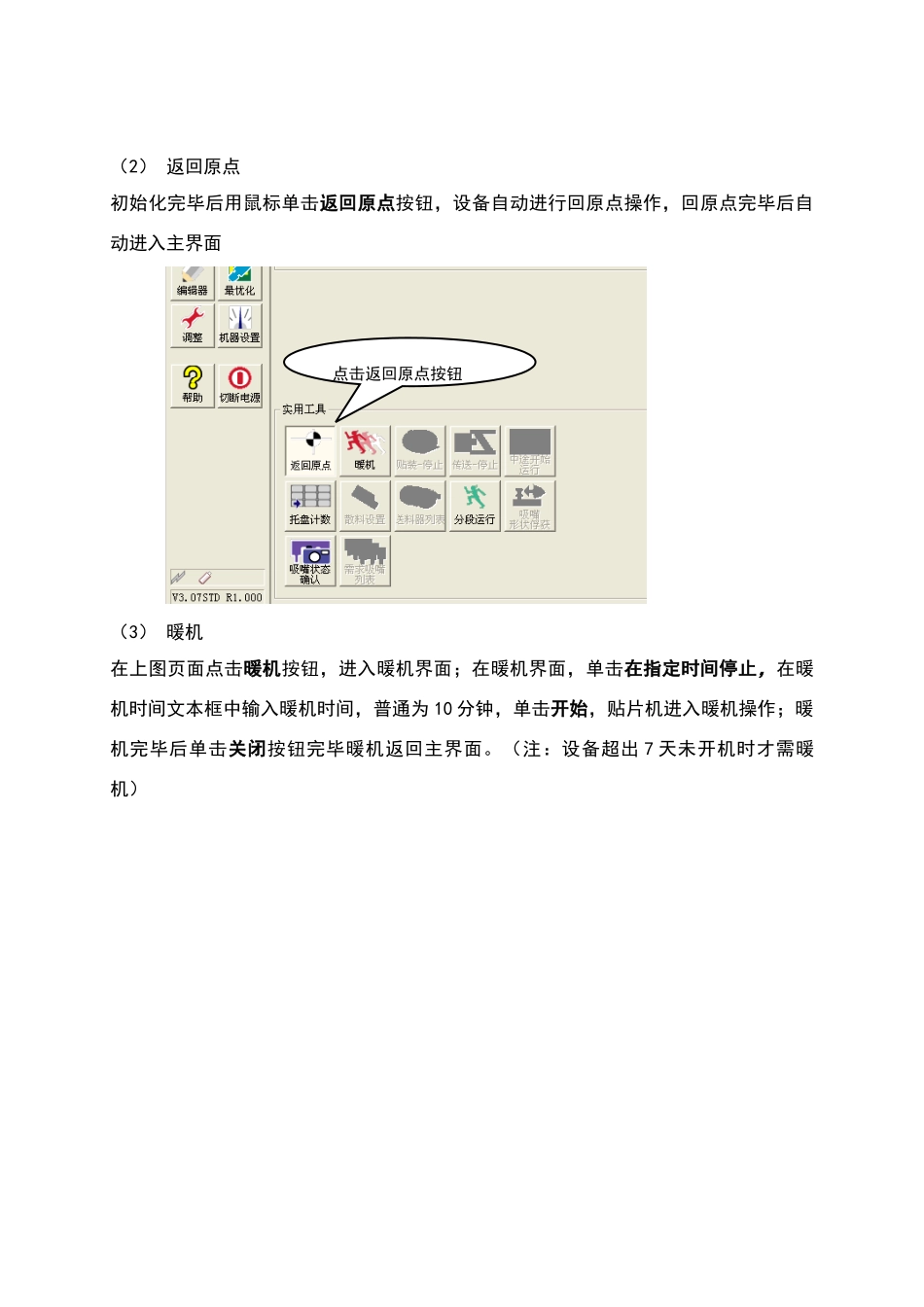

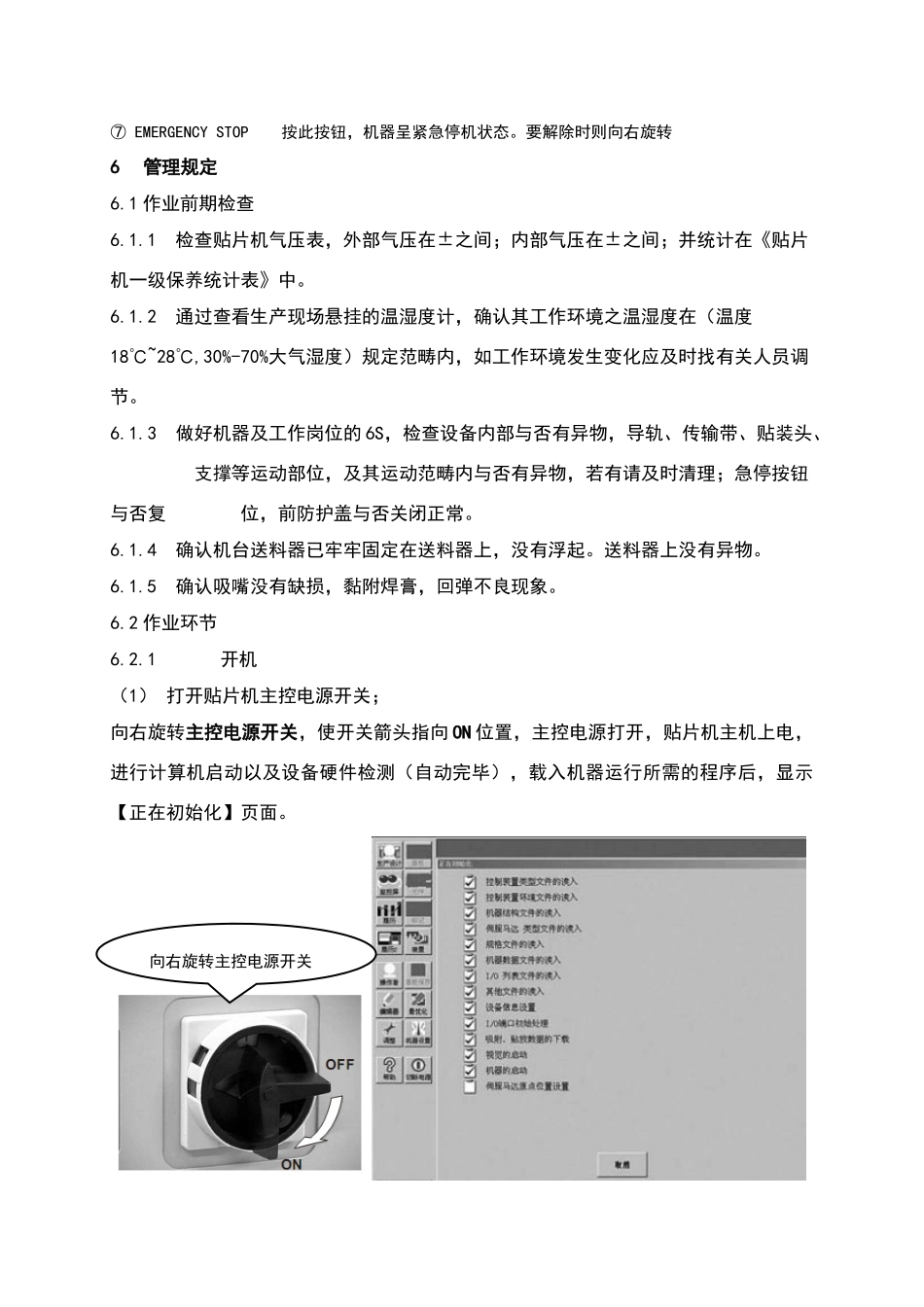

贴片机操作作业规程1目的为规范SMT贴片机的操作，提高产品直通率和设备运用率及便于管理,并给贴片机操作员提供安全的操作指导。2合用范畴合用于SMT车间贴片机3名词解释SMT(SurfaceMountingTechnology)表面贴装技术4职责SMT工程师负责本文献的制订及修改。贴片机操作员要严格按本文献执行，严禁超越权限更改机器参数。SMT技术员负责对操作员的工作和技术指导。生产主管监督执行状况。5功效介绍①ACTIVE使该面板上的其它按钮有效。②READY解除紧急停机、使伺服呈启动状态③RESET停止运行、返回基板生产的准备状态。④START根据基板程序进行元件的贴装。⑤STOP中断机器运行。用start按钮重新启动机器。⑥ERRORCLEAR去除出错时的报警蜂鸣和报警画面。①②③④⑤⑥⑦⑦EMERGENCYSTOP按此按钮，机器呈紧急停机状态。要解除时则向右旋转6管理规定6.1作业前期检查6.1.1检查贴片机气压表，外部气压在±之间；内部气压在±之间；并统计在《贴片机一级保养统计表》中。6.1.2通过查看生产现场悬挂的温湿度计，确认其工作环境之温湿度在（温度18℃~28℃,30%-70%大气湿度）规定范畴内，如工作环境发生变化应及时找有关人员调节。6.1.3做好机器及工作岗位的6S，检查设备内部与否有异物，导轨、传输带、贴装头、支撑等运动部位，及其运动范畴内与否有异物，若有请及时清理；急停按钮与否复位，前防护盖与否关闭正常。6.1.4确认机台送料器已牢牢固定在送料器上，没有浮起。送料器上没有异物。6.1.5确认吸嘴没有缺损，黏附焊膏，回弹不良现象。6.2作业环节6.2.1开机（1）打开贴片机主控电源开关；向右旋转主控电源开关，使开关箭头指向ON位置，主控电源打开，贴片机主机上电，进行计算机启动以及设备硬件检测（自动完毕），载入机器运行所需的程序后，显示【正在初始化】页面。向右旋转主控电源开关（2）返回原点初始化完毕后用鼠标单击返回原点按钮，设备自动进行回原点操作，回原点完毕后自动进入主界面（3）暖机在上图页面点击暖机按钮，进入暖机界面；在暖机界面，单击在指定时间停止，在暖机时间文本框中输入暖机时间，普通为10分钟，单击开始，贴片机进入暖机操作；暖机完毕后单击关闭按钮完毕暖机返回主界面。（注：设备超出7天未开机时才需暖机）点击返回原点按钮6.2.2生产（1）选择基板程序操作者在【生产设计】页面单击【基板选择】按钮进入基板选择窗口，在基板选择窗口查找将要生产的贴片程序单击选中后，单击【选择】按钮，完毕基板选择操作，机器读取基板数据并返回主界面。生产设计页面点击基板选择1.点击暖机按钮2.点击在指定时间停止3.输入10（2）调节轨道在主界面单击装置→传送装置→传送宽度按钮，进入传送宽度界面，在更改后的传送宽度输入基板宽度尺寸，单击ok按钮进行导轨宽度调节，操作员从接驳台轨道放入基板，将基板传送到贴片机轨道后，用手前后轻推基板，确认基板在传送轨道里有一种微小的间隙（约1mm）即可。（因基板中已设定传送宽度，故载入程序后可跳过该动作。）选择将要生产的程序点击选择（3）核对物料点主界面生产设计按钮，单击左下角送料器列表，在送料器列表窗口移动滚动条查看料位设立，并根据安装位置依次安装送料器.（4）安装送料器①确认贴片机已停止运行，打开机器上盖如果不确认贴片机的运行状况就安装送料器，有被卷入贴片机的危险②去除送料器架上尘屑如果送料器夹入元件或尘屑，送料器会倾斜造成吸附不稳定②安装送料器向上提起把手部，对准送料器安装位置，一边在导轨上滑动一边插入定位孔。1.点击装置2.选择传送装置3.点击传送宽度5.点击OK4.输入基板宽度点击送料器列表安装位置列表④确认送料器安装状态盖带与否松弛，与否已精确插入到位（5）核对物料①验料员根据《XXXXSMT站位表》对已安装好的物料进行检查。②IPQC根据《XXXXSMT站位表》对已安装好的物料进行再次审核。（6）开始生产①确认急停按钮与否被按下，按操作面板的READY按钮使伺服马达上电②确认安全后，按操作面板START按钮③入口传感器感应到基板后，传送带开始转动，将基板传至作业位置，开始贴装元件。注意：绿色批示灯灯亮（自动运行中）时，严禁进入贴装头的可动范畴之内6.2.3...
