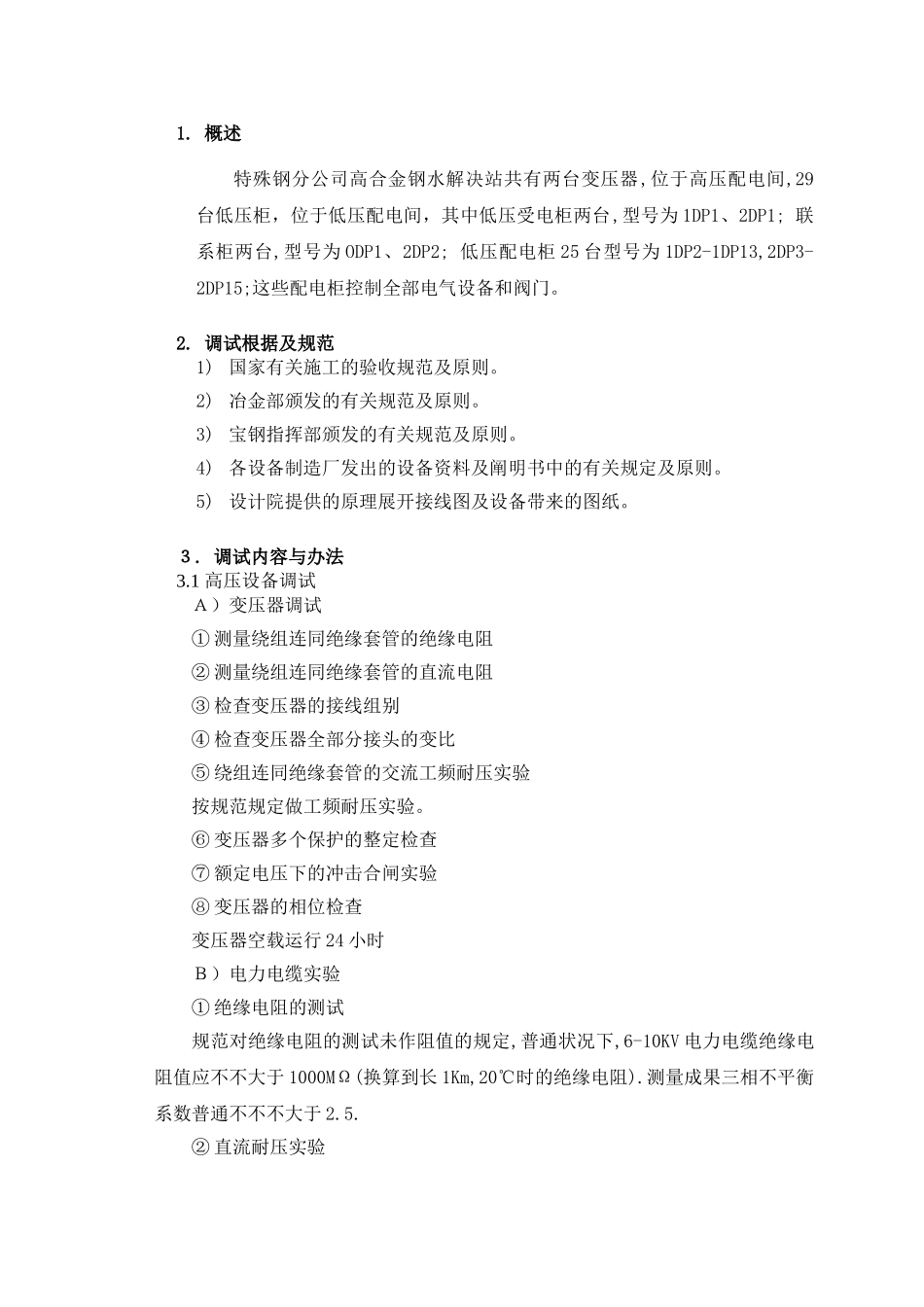

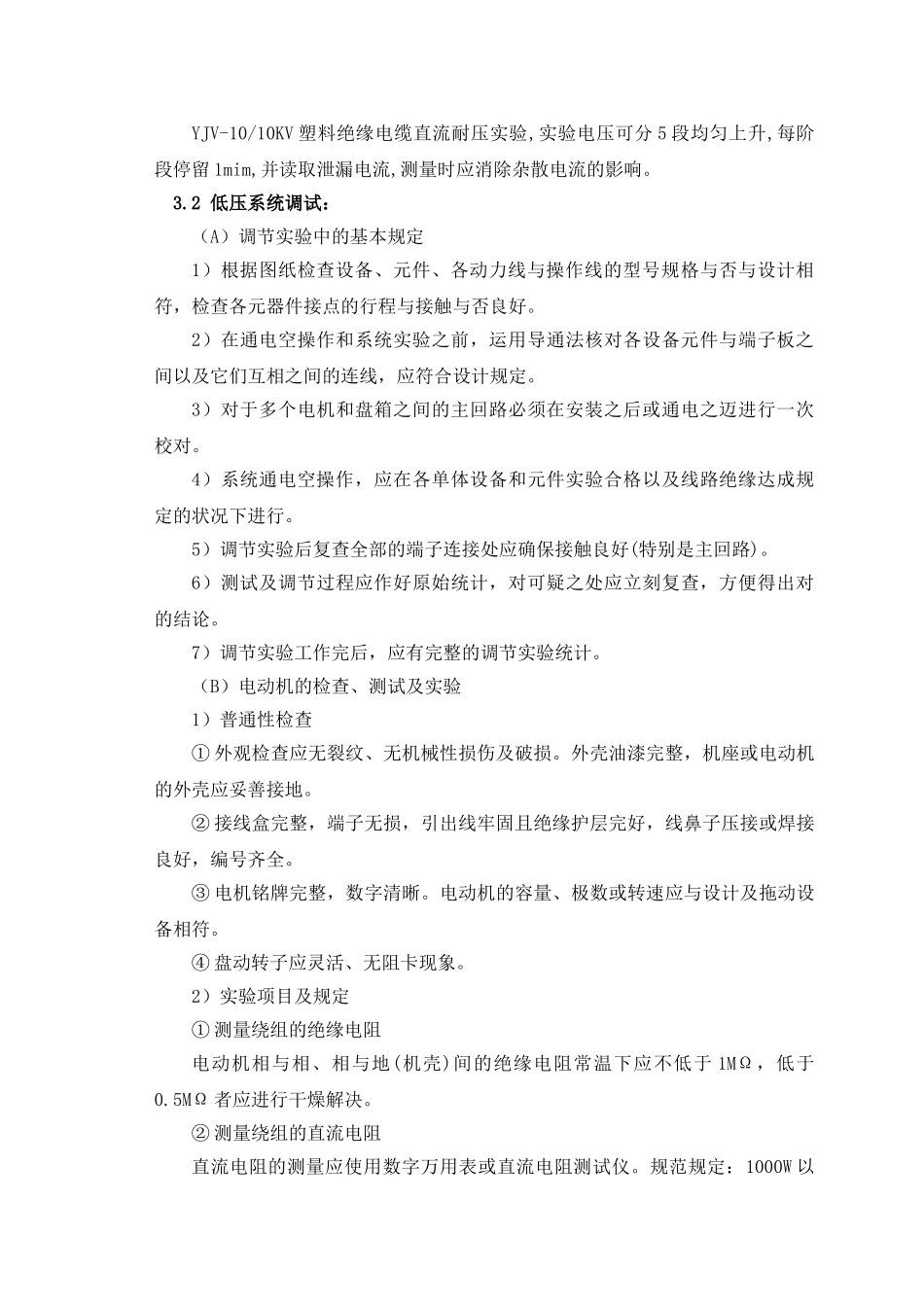

宝钢股份特殊钢分公司高合金钢水解决站工程电气单体调试方案北京建工金源环保发展有限公司七月1.概述特殊钢分公司高合金钢水解决站共有两台变压器,位于高压配电间,29台低压柜，位于低压配电间，其中低压受电柜两台,型号为1DP1、2DP1;联系柜两台,型号为ODP1、2DP2;低压配电柜25台型号为1DP2-1DP13,2DP3-2DP15;这些配电柜控制全部电气设备和阀门。2.调试根据及规范1)国家有关施工的验收规范及原则。2)冶金部颁发的有关规范及原则。3)宝钢指挥部颁发的有关规范及原则。4)各设备制造厂发出的设备资料及阐明书中的有关规定及原则。5)设计院提供的原理展开接线图及设备带来的图纸。３.调试内容与办法3.1高压设备调试Ａ）变压器调试①测量绕组连同绝缘套管的绝缘电阻②测量绕组连同绝缘套管的直流电阻③检查变压器的接线组别④检查变压器全部分接头的变比⑤绕组连同绝缘套管的交流工频耐压实验按规范规定做工频耐压实验。⑥变压器多个保护的整定检查⑦额定电压下的冲击合闸实验⑧变压器的相位检查变压器空载运行24小时Ｂ）电力电缆实验①绝缘电阻的测试规范对绝缘电阻的测试未作阻值的规定,普通状况下,6-10KV电力电缆绝缘电阻值应不不大于1000MΩ(换算到长1Km,20℃时的绝缘电阻).测量成果三相不平衡系数普通不不不大于2.5.②直流耐压实验YJV-10/10KV塑料绝缘电缆直流耐压实验,实验电压可分5段均匀上升,每阶段停留1mim,并读取泄漏电流,测量时应消除杂散电流的影响。3.2低压系统调试：（A）调节实验中的基本规定1）根据图纸检查设备、元件、各动力线与操作线的型号规格与否与设计相符，检查各元器件接点的行程与接触与否良好。2）在通电空操作和系统实验之前，运用导通法核对各设备元件与端子板之间以及它们互相之间的连线，应符合设计规定。3）对于多个电机和盘箱之间的主回路必须在安装之后或通电之迈进行一次校对。4）系统通电空操作，应在各单体设备和元件实验合格以及线路绝缘达成规定的状况下进行。5）调节实验后复查全部的端子连接处应确保接触良好(特别是主回路)。6）测试及调节过程应作好原始统计，对可疑之处应立刻复查，方便得出对的结论。7）调节实验工作完后，应有完整的调节实验统计。（B）电动机的检查、测试及实验1）普通性检查①外观检查应无裂纹、无机械性损伤及破损。外壳油漆完整，机座或电动机的外壳应妥善接地。②接线盒完整，端子无损，引出线牢固且绝缘护层完好，线鼻子压接或焊接良好，编号齐全。③电机铭牌完整，数字清晰。电动机的容量、极数或转速应与设计及拖动设备相符。④盘动转子应灵活、无阻卡现象。2）实验项目及规定①测量绕组的绝缘电阻电动机相与相、相与地(机壳)间的绝缘电阻常温下应不低于1MΩ，低于0.5MΩ者应进行干燥解决。②测量绕组的直流电阻直流电阻的测量应使用数字万用表或直流电阻测试仪。规范规定：1000W以上100KW下列的电动机各相线圈直流电阻的互相差别应不超出其最小值的2%，中性点未引出的电动机可测量线间直流电阻，其互相差别应不超出其最小值的1%。对于100KW下列的低压电动机虽未规定，但也应测量每相的直流电阻，方便衡量电动机的好坏，为运行提供精确的数据，其值应近似相等。③检查定子绕组的极性及其连接的对的性④电动机空运转检查，并测量空载电流低压电机空载电流的测量应使用钳形电流表，空载电流应三相平衡，误差不不不大于10%，若三相不平衡度太大，阐明绕组的接线有错。空载电流与电机的容量、极数有关，详见下表。电动机空载电流与额定电流比例：容量极数0.125KW0.5KW下列2KW下列10KW下列50KW下列100KW下列270～9545～7040～5530～4523～3518～30480～9665～8545～6035～5525～4020～30685～9870～9050～6535～6530～4522～33890～9875～9050～7037～7035～5025～35电动机不带机械空载运转的检查时间为2小时，对于重复短时工作制电动机则应适宜减少。当电动机与其机械部分的连接不易拆开时，可连在一起进行空载转动检查实验。（C）低压配电柜的调试低压配电柜属于传统电气控制柜，即接触器-继电器控制方式的控制柜。这类控制柜用空气开关作为总开关并作短路保护，接触器起动，配有热继电器作为过载保护及缺相保护，控...
