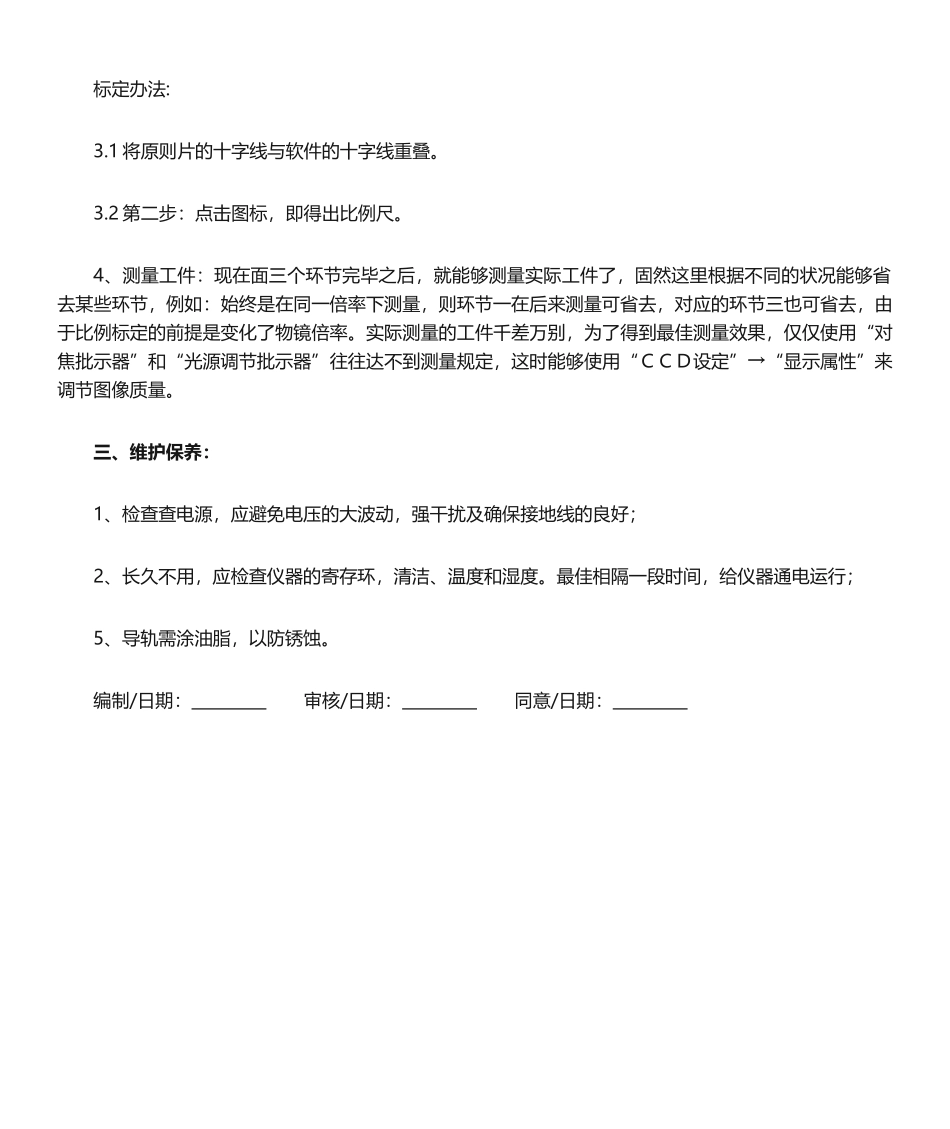

影像仪操作规程一、工作条件：1、在室温20±5℃范畴内，室内相对湿度≤65﹪；2、在稳固的基础上对的的安装，周边无震动、无腐蚀性介质和无强电磁场干扰的环境中；3、调平主机：将水平仪置于X-Y工作台中心，调节主机下面的四只可调节度脚螺丝，观察水平仪中的水泡于中心位置（四只底脚螺丝必须与承载仪器的台面接触，并保持稳定）；4、电源稳定，带有良好的接地确保，以确保仪器正常工作。二、操作：1、选择物镜的倍率：它等同于选择视场FOV的大小，普通规律是倍率越大，测量精度越高，但能看到的FOV越小。在满足测量精度的前提下，FOV调到越大测量的效率就越高。如果继续使用上次测量的倍率则可省去此步。2、图像综合质量调节：2.1将原则片放置于工作台上，首先运用“工具”→“对焦批示器”调节图像的清晰度，将黄色方框置于黑白相间处，如图所示，调节Z轴，当黄色条纹右下方示值最大时表达此时图像最清晰。2.2然后运用“工具”→“光源调节批示器”调节上、下光源，将蓝色方框置于全白相间处，如图所示，调节光源控制器，当黄色条纹达成蓝色区域表达此时为最佳测量效果。未到蓝色区域或超出蓝色区域均会对测量成果产生误差。3、设定比例尺：比例尺是拟定图像系统单位象素相称于物体方面多少mm比例量值。这个量值需要含有很高的精度，否则会给测量带来很大的示值误差。每一次变换物镜倍率后，都要重新设定比例尺，以获得在此倍率下的比例尺。这里介绍最惯用的比例标定方式。标定办法:3.1将原则片的十字线与软件的十字线重叠。3.2第二步：点击图标，即得出比例尺。4、测量工件：现在面三个环节完毕之后，就能够测量实际工件了，固然这里根据不同的状况能够省去某些环节，例如：始终是在同一倍率下测量，则环节一在后来测量可省去，对应的环节三也可省去，由于比例标定的前提是变化了物镜倍率。实际测量的工件千差万别，为了得到最佳测量效果，仅仅使用“对焦批示器”和“光源调节批示器”往往达不到测量规定，这时能够使用“ＣＣＤ设定”→“显示属性”来调节图像质量。三、维护保养：1、检查查电源，应避免电压的大波动，强干扰及确保接地线的良好；2、长久不用，应检查仪器的寄存环，清洁、温度和湿度。最佳相隔一段时间，给仪器通电运行；5、导轨需涂油脂，以防锈蚀。编制/日期：审核/日期：同意/日期：
