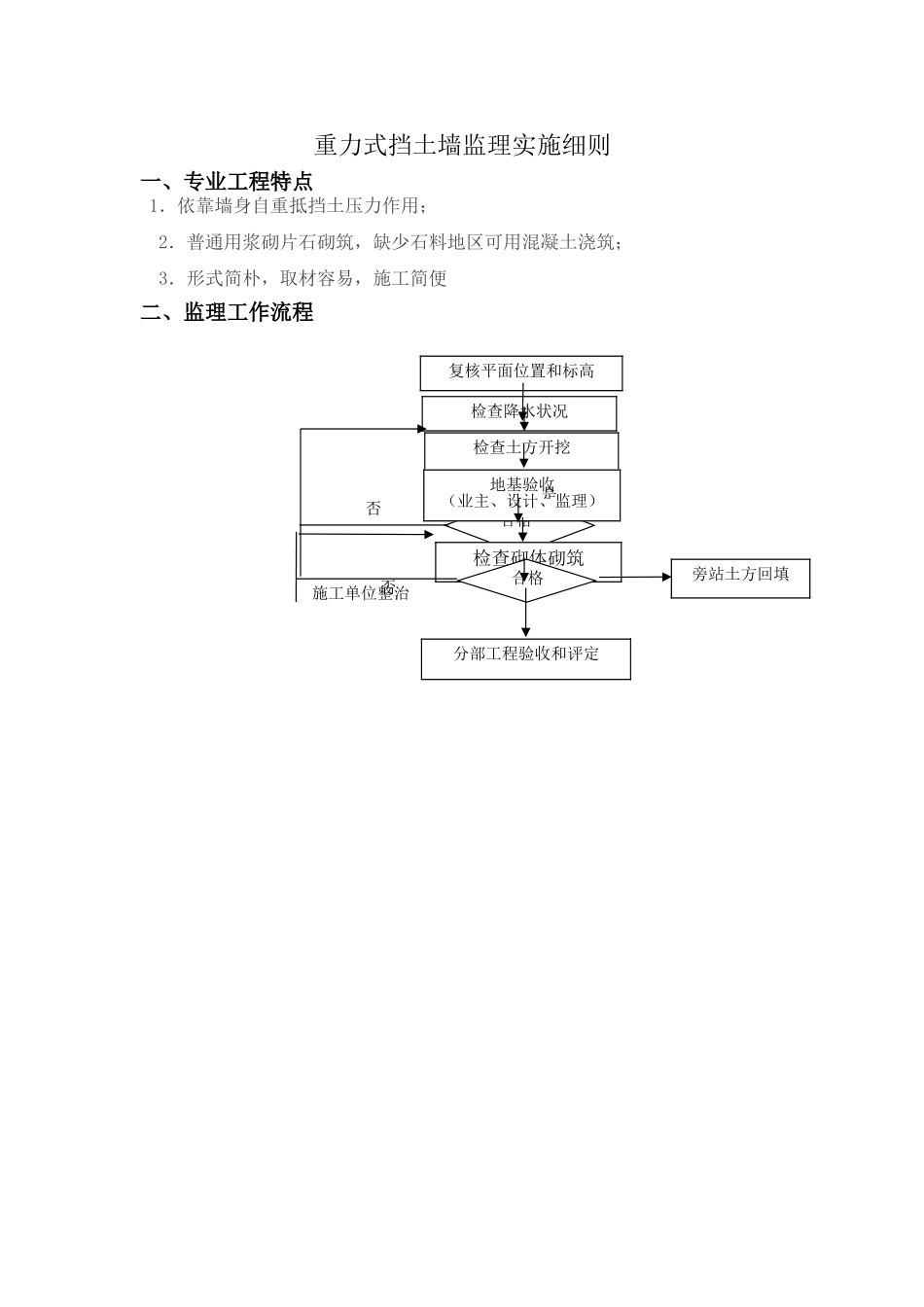

重力式挡土墙监理实施细则一、专业工程特点1．依靠墙身自重抵挡土压力作用；2．普通用浆砌片石砌筑，缺少石料地区可用混凝土浇筑；3．形式简朴，取材容易，施工简便二、监理工作流程复核平面位置和标高检查降水状况检查土方开挖合格地基验收（业主、设计、监理）否检查砌体砌筑合格分部工程验收和评定否施工单位整治是旁站土方回填三、监理工作要点一、片石砼挡土墙1、检查并复核承包人的施工放样，审查片石及砼原材料的质量检测报告。3、在模板安装过程中，就应检查模板的刚度、高度及平整度等，待模板安装结束承包人自检合格后，重新对模板的平面位置、高度、倾斜度、断面尺寸、支撑稳定性等进行复核检查。4、在施工开始前对用于挡土墙的片石质量、存量进行检查。在施工过程中严格控制片石投放数量和质量，规定严格按设计及规范规定进行施工。5、应重点控制砼配合比，尤以用水量、外加剂的加入量更为重要，现场监理应在浇筑现场抽查砼坍落度。6、砼浇筑时的浇筑工艺、振捣工艺与否符合规范和施工组织设计规定；浇筑过程中的安全方法与否到位等要监督检查并全过程旁站。7、检查挡土墙养生设施及确保方法，洒水覆盖养生时间不低于7天。8、监督审查沉降缝、施工缝的解决状况和质量确保方法。二、浆砌片石挡土墙1、检查并复核承包人的施工放样。2、审查片石、砂浆原材料质量检测报告。3、检查基底地质状况，并对承包人的基底承载力检测进行旁站，符合设计规定并经监理工程师同意后方可进行下道工序施工。4、砌块在使用前应浇水湿润，并去除表面泥土、水锈。5、砌筑第一层砌体时，如基底为基岩，应现先将其表面清洗、湿润，然后坐浆砌筑；如基底为土质，则应直接坐浆砌筑。6、砌体外露面应进行勾缝，并应在砌筑时靠外露面预留深约2cm的空缝备做勾缝之用。砌体隐蔽面砌缝可随砌随刮平。7、各砌层的砌块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。8、砌筑上层砌块时，应避免振动下层砌块。砌筑工作中断后恢复砌筑时，需清扫和湿润新旧砌体接合面。9、浆砌片石应分层砌筑，宜以2-3层砌块构成一工作面，每一工作层的水平缝应大致找平，各工作层竖缝应互相错开，不得贯穿。外圈定位行列和转角石，应选择形状较为方正及尺寸较大的片石，并长短相间地与里层砌体咬接；砌缝宽度普通不应不不大于40mm.10、沉降缝的施工，监理工程师要严格督促规定承包人按设计进行。11、重力式挡土墙质量检查原则（1）浆砌块石挡土墙允许偏差号序项目允许偏差检测频率检测办法浆砌料石挡土墙浆砌块石挡土墙范畴(m)点数1砂浆强度※平均值不低于设计规定见注2断石尺寸+10不不大于设计规定202尺量宽度上下各一点3基底高程土方±30±30202用水准仪测量石方±100±10024顶面高程±10±15202用水准仪测量5轴线位移1015202用经纬仪测量6墙面垂直度0.5%H且≤200.5%H且≤30202用垂直线测量7平整度※2030202用2米直尺检查8水平缝平直10202拉20米小线检查9墙面坡度不陡于设计规定20201用坡度板检查注：⑴表中H为构筑物高度，单位：mm；⑵浆砌卵石的规格可参考浆砌块石的规定；⑶各个构筑物每50立方米砌体中制作试块一组（6块），如砂浆配合比变更时，也应制作试块；⑷砂浆强度：砂浆试块的平均强度不低于设计规定，任意一组试块的强度最低值不低于设计规定的85%；⑸表中项目有※者的合格率必须达成100%。（2）现浇构造挡土墙模板安装的允许偏差及检查办法项目允许偏差检查办法（mm）轴线位置5钢尺检查截面内部尺寸+4-5钢尺检查垂直度高度不不不大于5米6经纬仪或吊线、钢尺检查高度不不大于5米8经纬仪或吊线、钢尺检查相邻两板表面高度偏差2钢尺检查表面平整度52米靠尺和塞尺检查（3）现浇混凝土挡土墙允许偏差项目允许偏差（mm）检测办法轴线位置8钢尺检查垂直度高度≤58经纬仪或吊线、钢尺检查＞510标高±30水准仪或拉线、钢尺检查截面尺寸+8-5钢尺检查表面平整度82米靠尺和塞尺检查四、监理工作办法及方法（1）巡视监理人员对正在施工的部位或工序在现场进行的定时或不定时的监督活动。（2）监理告知监理工程师运...
