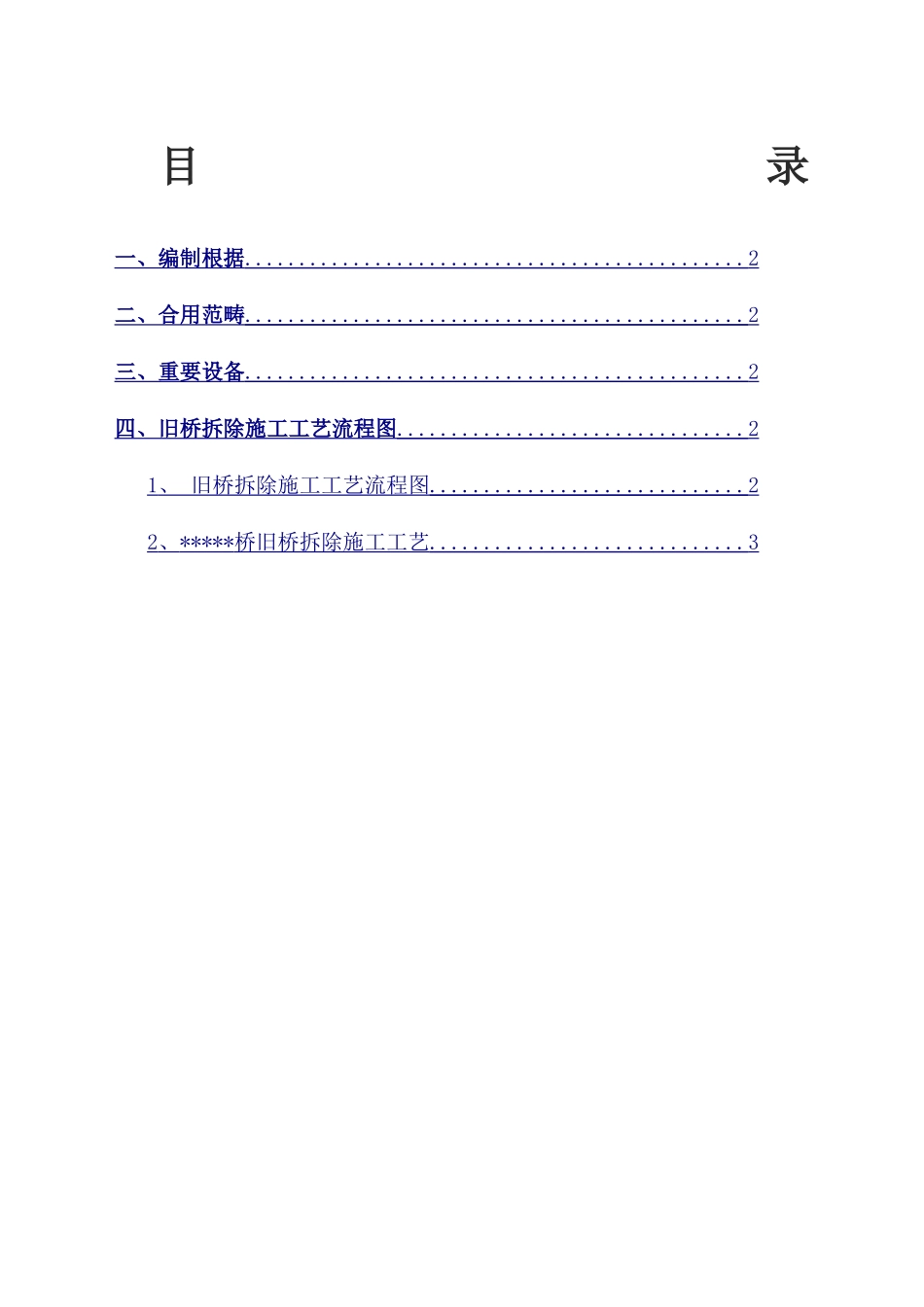

目录一、编制根据..............................................2二、合用范畴..............................................2三、重要设备..............................................2四、旧桥拆除施工工艺流程图................................21、旧桥拆除施工工艺流程图.............................22、*****桥旧桥拆除施工工艺.............................3*****桥旧桥拆除方案一、编制根据1、《*****桥施工组织设计》2、*****桥施工设计图3、*****桥现场勘测测量数据资料4、《起重机设计手册》铁道部出版社5、《起重吊运指挥信号》GB5082-85二、合用范畴本方案合用于*****桥旧桥拆除，根据*****桥施工组织设计，为确保旧桥拆除施工管线安全、作业人员安全及河道环保，旧桥T梁拆除作业均采用汽车吊吊装，移位至指定位置进行破碎拆除清理。三、重要设备名称型号规格单位数量备注轮胎汽车吊XCT100台1T梁吊离桥台挖掘机PC220LC台1装载汽车10吨台3缆风绳Φ24*10m根4锁扣12T个4四、旧桥拆除施工工艺流程图吊装作业地点选择在围蔽区域1#桥台区域、地面为道路面、周边作业半径无架空电线和坑穴沟渠。本工程位于谢岗镇X239线上，施工区域场地宽敞，周边无高压架空线，吊装条件较好。现场吊机的使用，重要为吊装旧桥T梁构建，构建的平均重量为18t，施工区域长约60m，宽约30m，为吊装的机动灵活性，故选择轮胎汽车吊。1、旧桥拆除施工工艺流程图准备阶段方案评审管线拆迁占道手续审批项目组织机构成立设备人员进场场地围闭河道封闭拆除桥面系砼面层拆除桥面持续拆除桥面附属100T吊台吊除Ｔ梁岸上肢解Ｔ梁拆除桥台桥台基础检测清理河道清理验收交工验收桥台基础各指标合格桥台基础各指标不合格拆除桥台基础施工阶段2、*****桥旧桥拆除施工工艺（1）、竣工图纸审视及施工准备项目部组织拆桥有关人员进行老桥竣工图汇审，认真阅图，理解老桥的基本概况及各部分构件的工程量，掌握桥梁的构造及受力特点，作为编制拆除方案的基础，理解现场环境的特殊性。（2）、测量放样测量旧桥轴线、用油漆标出每条铰缝位置和墩台位置，并做好对应的标记。（3）、拆除桥面系开工前把桥梁范畴内的管线、水管等实地调查清晰，报请业主部门进行解决。采用凿岩机破除钢筋砼护栏及其它附属设施。（4）、拆除桥面系铺装砼层在原桥面上铺有10cm厚砼层，可用铣刨机刨除，人工配合挖掘机清渣，废渣运至弃土场弃置。（5）、凿除原钢筋砼面层原旧桥钢筋砼面层有一层钢筋网片粘结，拆除时用凿岩机破碎，若混凝土碎块间有钢筋网连接，用氧焊切除。挖掘机去除混凝土废渣，运至业主指定弃土场弃置。（6）、100吨吊车吊除T梁桥面铺装层废渣清理干净后，在梁面上标出铰缝位置，采用凿岩机沿铰缝位置切割，把每片T梁分离开来。用100吨吊车从外到内逐片把T梁吊到岸边分解区，随即用凿岩机进行破碎分解T梁。T梁拆除次序：从外往内拆除（7）T梁破碎分解及石碴解决T梁吊运在岸上（在路面围闭作业区域），用凿岩机进行碎破分解，人切用氧焊切割砼块间连接的钢筋，钢筋砼分解成10cm下列的石碴，用装载车运至弃土场弃置。（8）、拆除桥台上层部分构造因*****旧桥基础为重力式块石混凝土桥台基础，新桥建成后运用就桥台作为护坡挡墙，无需全部拆除，用长臂凿岩机对桥台上层构造进行破碎拆除，拆除至新桥桥台标高层（10.00米），拆除进程中渣量过大，可先清理部分石碴再进行下一步工作。（9）、河道清理采用加长臂挖机清理施工过程中的遗留在河中的垃圾，恢复河床原貌，并经航道局通过扫床和钎探等方式测定检查合格。（10）、桥台块石及T梁混凝土废渣解决混凝土废渣，对环境无污染，拆桥过程中已将破碎至10cm下列的小块，可作路基填料及运至弃土场填埋。采用装载车辆运输废渣，在运输过程车辆需用帆布盖好车顶，以防沿路掉落。本项目弃土场由业主提供。（12）、单台吊车起吊T梁可行性*****桥为Ｔ梁桥，Ｔ梁长度为13米。全桥累计9片T梁，，13米T梁重0.515×13×2.75=18.41吨。吊车安置在桥台路面上，四个支点分别在搭板上，四支点同时受力状况下各支点平均受力约（55+18.41）/4=18.35吨。四个支点全为实体，满足两支点承...
