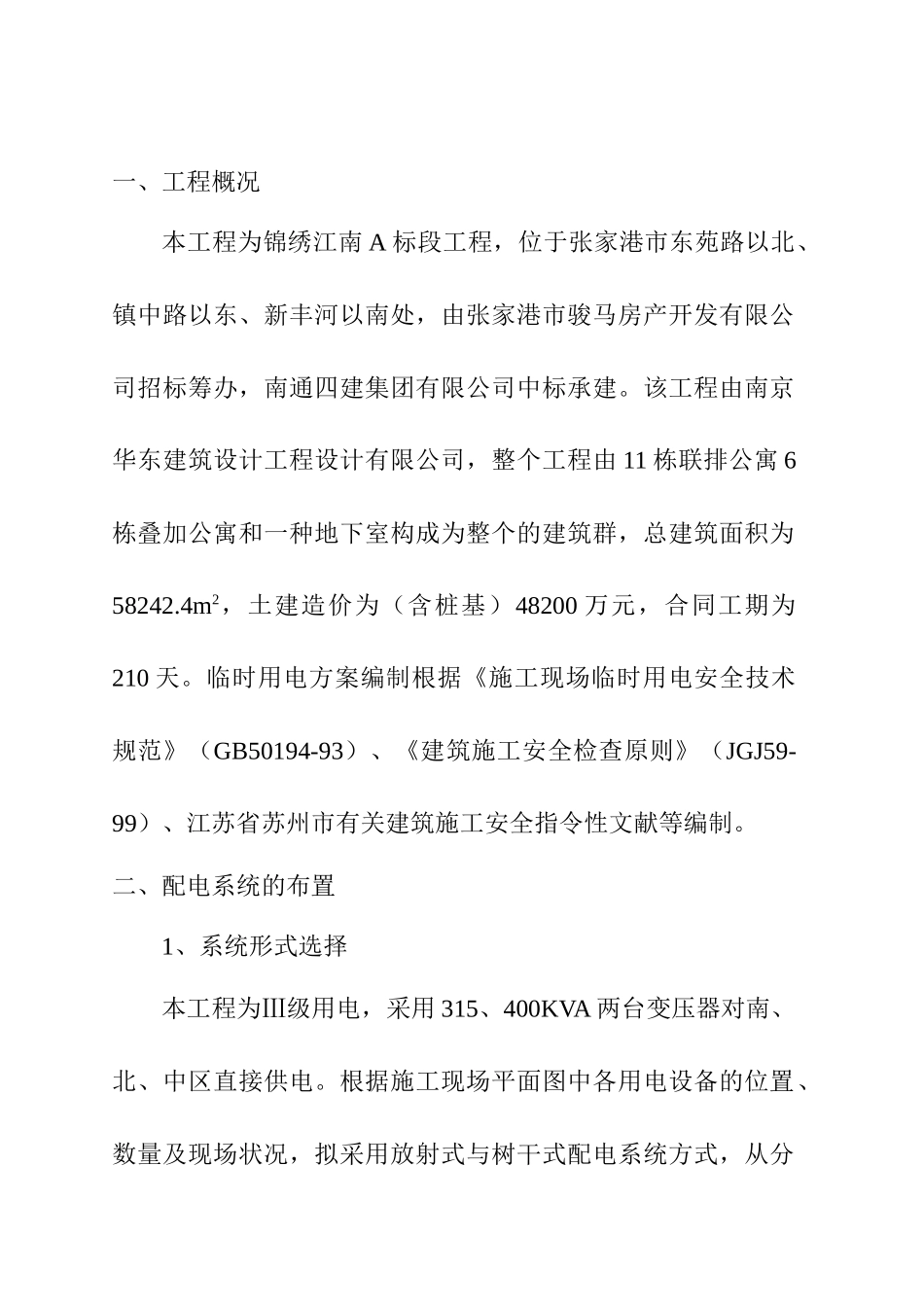

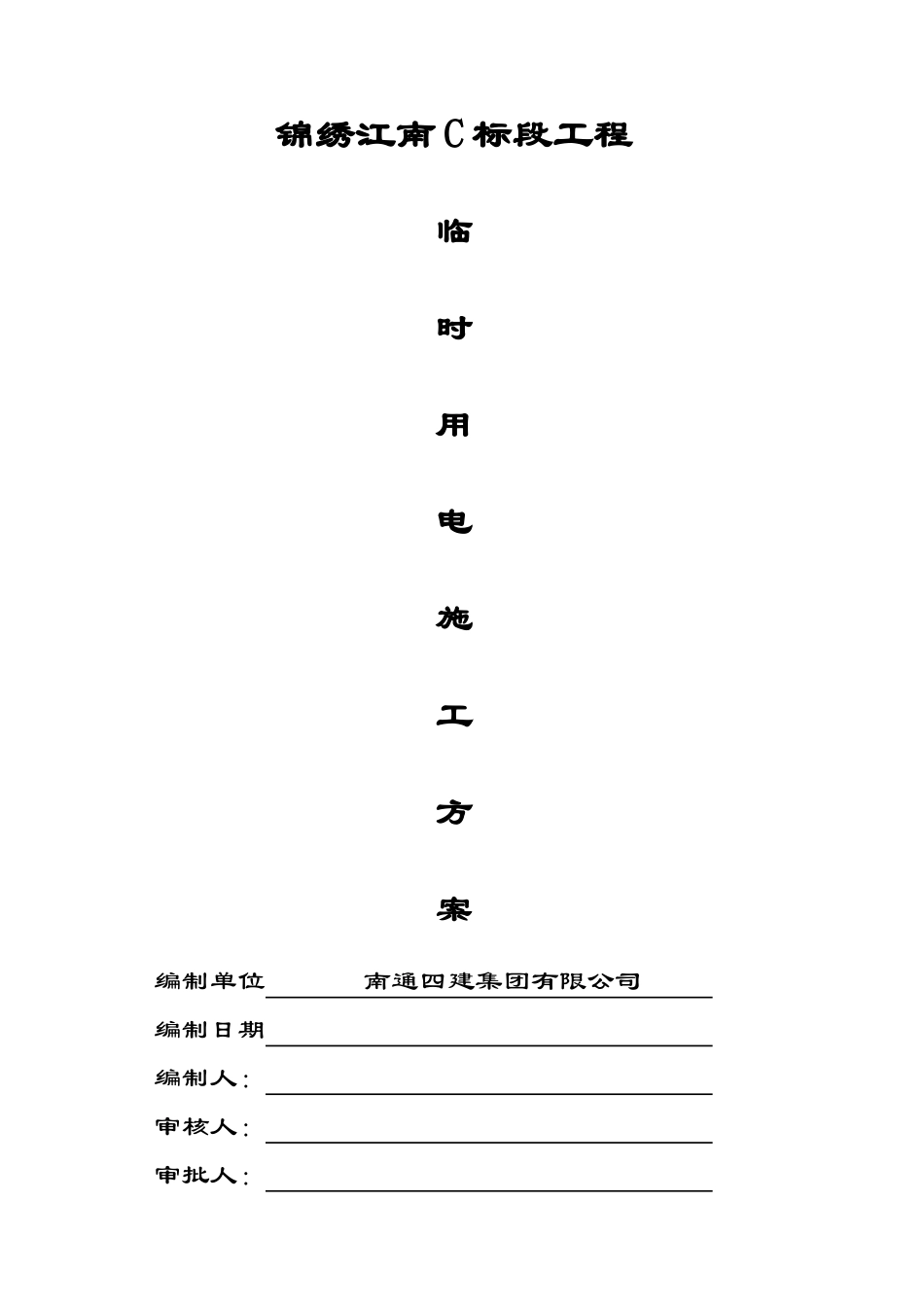

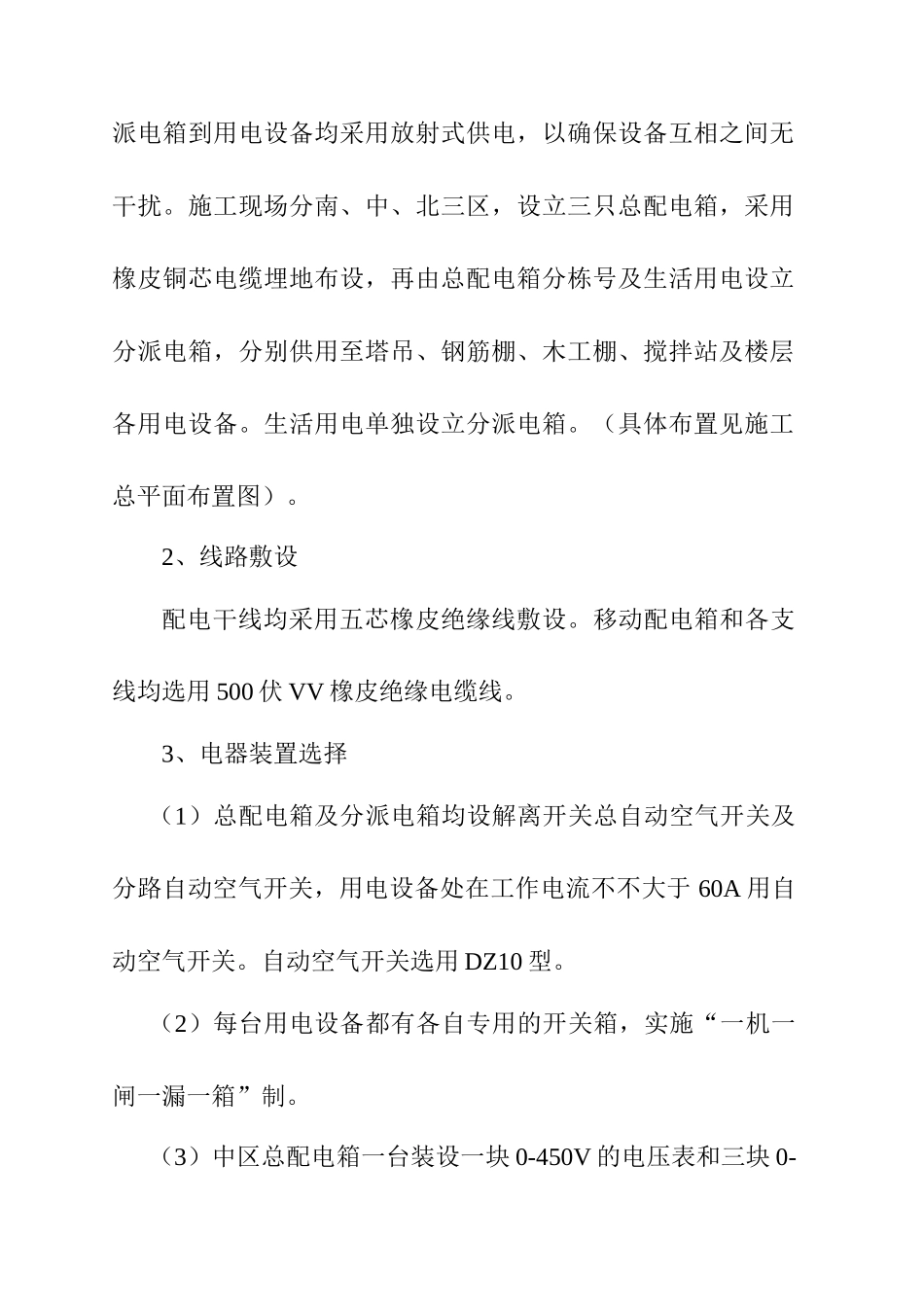

锦绣江南C标段工程临时用电施工方案编制单位南通四建集团有限公司编制日期编制人：审核人：审批人：一、工程概况本工程为锦绣江南A标段工程，位于张家港市东苑路以北、镇中路以东、新丰河以南处，由张家港市骏马房产开发有限公司招标筹办，南通四建集团有限公司中标承建。该工程由南京华东建筑设计工程设计有限公司，整个工程由11栋联排公寓6栋叠加公寓和一种地下室构成为整个的建筑群，总建筑面积为58242.4m2，土建造价为（含桩基）48200万元，合同工期为210天。临时用电方案编制根据《施工现场临时用电安全技术规范》（GB50194-93）、《建筑施工安全检查原则》（JGJ59-99）、江苏省苏州市有关建筑施工安全指令性文献等编制。二、配电系统的布置1、系统形式选择本工程为Ⅲ级用电，采用315、400KVA两台变压器对南、北、中区直接供电。根据施工现场平面图中各用电设备的位置、数量及现场状况，拟采用放射式与树干式配电系统方式，从分派电箱到用电设备均采用放射式供电，以确保设备互相之间无干扰。施工现场分南、中、北三区，设立三只总配电箱，采用橡皮铜芯电缆埋地布设，再由总配电箱分栋号及生活用电设立分派电箱，分别供用至塔吊、钢筋棚、木工棚、搅拌站及楼层各用电设备。生活用电单独设立分派电箱。（具体布置见施工总平面布置图）。2、线路敷设配电干线均采用五芯橡皮绝缘线敷设。移动配电箱和各支线均选用500伏VV橡皮绝缘电缆线。3、电器装置选择（1）总配电箱及分派电箱均设解离开关总自动空气开关及分路自动空气开关，用电设备处在工作电流不不大于60A用自动空气开关。自动空气开关选用DZ10型。（2）每台用电设备都有各自专用的开关箱，实施“一机一闸一漏一箱”制。（3）中区总配电箱一台装设一块0-450V的电压表和三块0-600A的电流表及电源和三相批示灯，南北区一台装设一块0-450V的电压表和三块0-400A的电流表及三相批示灯。（4）照明和动力合用一配电箱，但照明与动力分路设立，每一种配电箱安装一种漏电保护器。4、配电系统的保护装置（1）整个系统采用TN-S三相五制线保护接零系统。在总配电箱处及各分派电箱处做重复接地，接地电阻不大于4欧姆。保护线专用一根黄、绿双色其截面不不大于相线截面二分之一BVR多股铜线软线，敷设方式为直埋。说有用电设备及配电箱均做保护接零。（2）采用保护接零的同时还设立漏电保护器，实施总配电箱、分派电箱、开关箱三级配电两级保护。总箱选用DZ15LE600/430漏电保护器其额定漏电动作电流不不不大于30MA，潮湿场合采用动作电流不不不大于15MA。额定漏电动作时间0.1S。三、南中北用电负荷的计算1、南区用电负荷序号用电机械规格型号数量单击功率（KW）累计1塔吊QJ240237742混泥土搅拌机J2350211.5233钢筋切断机Q140-125.5114闪光对焊机175755钢筋弯曲机27146钢筋调直机1447电焊机315458混泥土输送泵170709抵功器42810电锯23611电刨24812生活区照明2013施工区照明1514其它1015累计383用电负荷363KW本工程用电系数为50%，南区实际用电负荷为181KW。2、中区用电负荷（KW）序号用电机械规格型号数量单机功率（KW）累计1塔吊QZT40237742混泥土搅拌机J2350211.5233搅拌站21002004混泥土输送泵170705闪光对焊机165656钢筋弯曲机GWB4027147钢筋切断机26128钢筋调直机1779电焊机4156010潜水机22411电锯、电刨431212生活区照明2013施工区照明2514其它1015累计596本工程用电系数60%，实际用电量358KW。3、北区用电负荷（KW）序号用电机械规格型号数量单击功率（KW）累计1塔吊237742搅拌机211223混泥土输送泵165654钢筋切断机25105钢筋弯曲机27146钢筋调直机1777电焊机415608闪光电焊机165659电锯、电刨23610潜水泵22411生活区照明1212施工照明1013其它1014359北区用电系数50%实际179KW南北区合用一台变压器，中区一台变压器，因此业重要提供400KVA和300KVA变压器两台。六、配电装置安装技术方法1、电缆敷设办法：电缆埋于室外自然地面下列600mmchu2,并在电缆上下匀铺设50mm厚的细砂，然后覆盖砖作保护，电缆引出地面时，自地面下列200mm至配电箱一段采用阻燃聚氯乙烯塑料护套管防护。移动配电箱，随脚手架穿塑料管保护敷设。2、电器设备的设...
