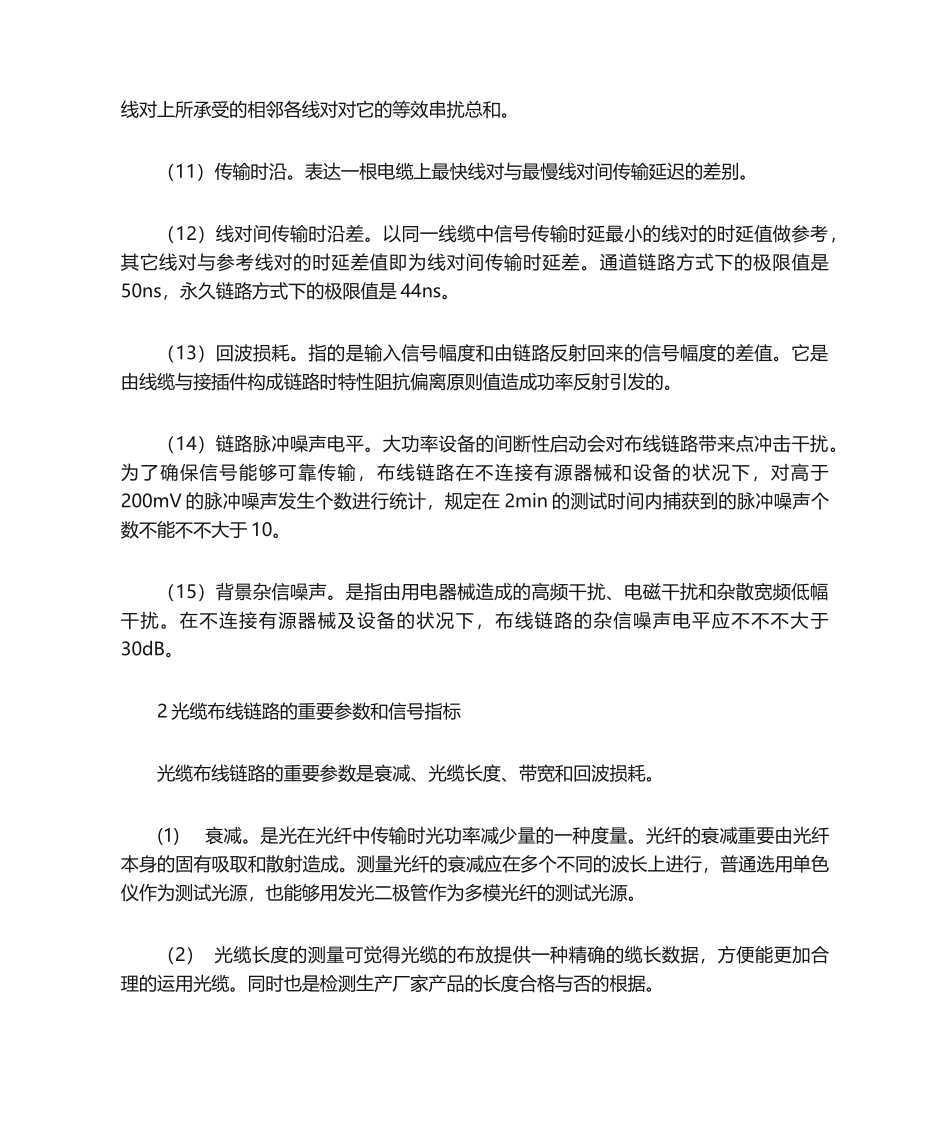

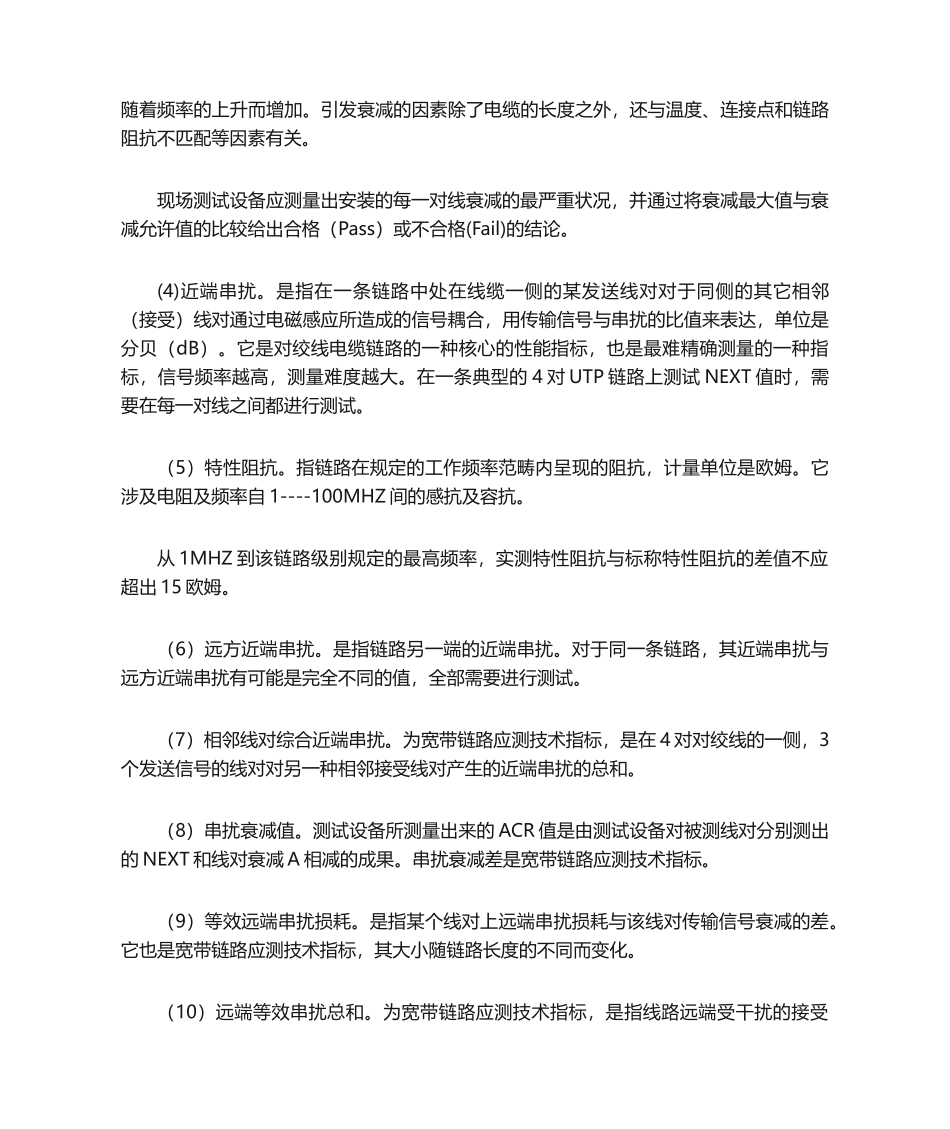

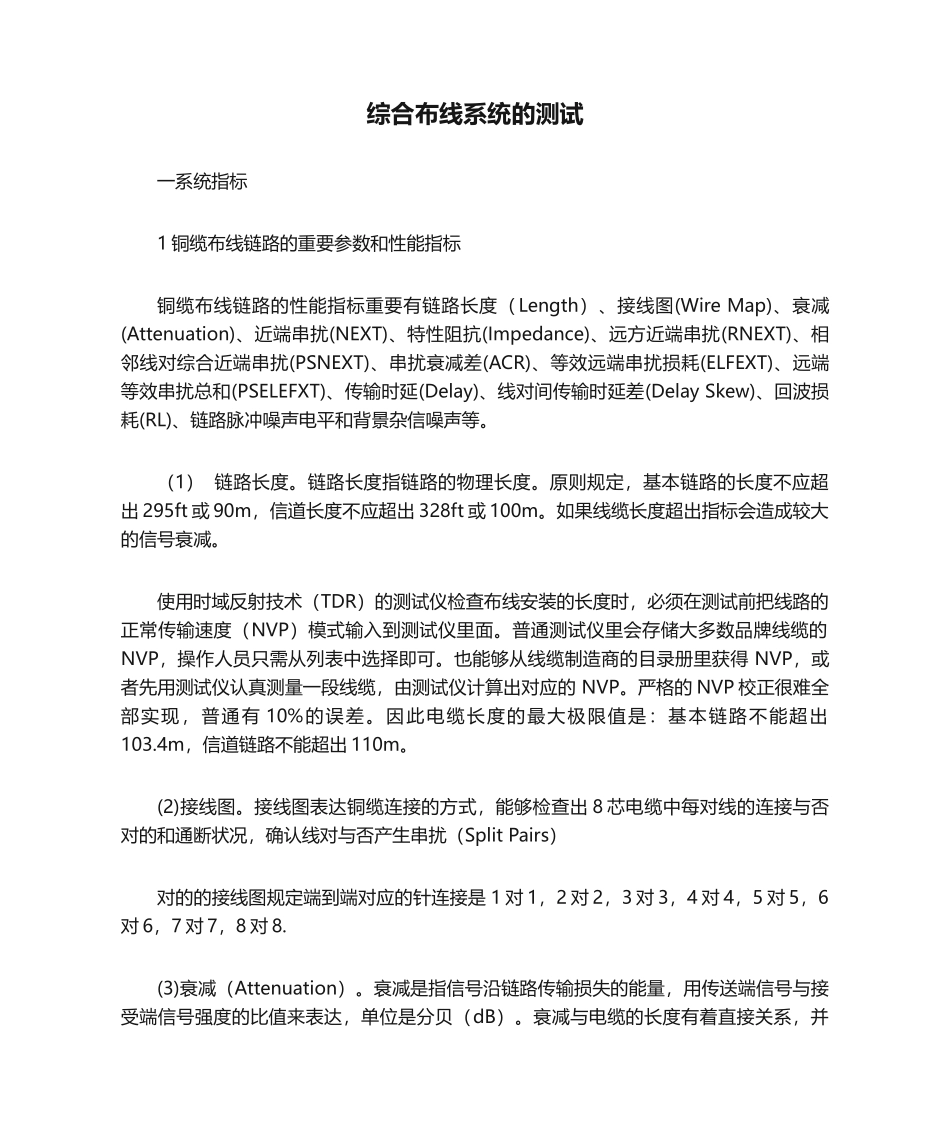

综合布线系统的测试一系统指标1铜缆布线链路的重要参数和性能指标铜缆布线链路的性能指标重要有链路长度（Length）、接线图(WireMap)、衰减(Attenuation)、近端串扰(NEXT)、特性阻抗(Impedance)、远方近端串扰(RNEXT)、相邻线对综合近端串扰(PSNEXT)、串扰衰减差(ACR)、等效远端串扰损耗(ELFEXT)、远端等效串扰总和(PSELEFXT)、传输时延(Delay)、线对间传输时延差(DelaySkew)、回波损耗(RL)、链路脉冲噪声电平和背景杂信噪声等。（1）链路长度。链路长度指链路的物理长度。原则规定，基本链路的长度不应超出295ft或90m，信道长度不应超出328ft或100m。如果线缆长度超出指标会造成较大的信号衰减。使用时域反射技术（TDR）的测试仪检查布线安装的长度时，必须在测试前把线路的正常传输速度（NVP）模式输入到测试仪里面。普通测试仪里会存储大多数品牌线缆的NVP，操作人员只需从列表中选择即可。也能够从线缆制造商的目录册里获得NVP，或者先用测试仪认真测量一段线缆，由测试仪计算出对应的NVP。严格的NVP校正很难全部实现，普通有10%的误差。因此电缆长度的最大极限值是：基本链路不能超出103.4m，信道链路不能超出110m。(2)接线图。接线图表达铜缆连接的方式，能够检查出8芯电缆中每对线的连接与否对的和通断状况，确认线对与否产生串扰（SplitPairs）对的的接线图规定端到端对应的针连接是1对1，2对2，3对3，4对4，5对5，6对6，7对7，8对8.(3)衰减（Attenuation）。衰减是指信号沿链路传输损失的能量，用传送端信号与接受端信号强度的比值来表达，单位是分贝（dB）。衰减与电缆的长度有着直接关系，并随着频率的上升而增加。引发衰减的因素除了电缆的长度之外，还与温度、连接点和链路阻抗不匹配等因素有关。现场测试设备应测量出安装的每一对线衰减的最严重状况，并通过将衰减最大值与衰减允许值的比较给出合格（Pass）或不合格(Fail)的结论。(4)近端串扰。是指在一条链路中处在线缆一侧的某发送线对对于同侧的其它相邻（接受）线对通过电磁感应所造成的信号耦合，用传输信号与串扰的比值来表达，单位是分贝（dB）。它是对绞线电缆链路的一种核心的性能指标，也是最难精确测量的一种指标，信号频率越高，测量难度越大。在一条典型的4对UTP链路上测试NEXT值时，需要在每一对线之间都进行测试。（5）特性阻抗。指链路在规定的工作频率范畴内呈现的阻抗，计量单位是欧姆。它涉及电阻及频率自1----100MHZ间的感抗及容抗。从1MHZ到该链路级别规定的最高频率，实测特性阻抗与标称特性阻抗的差值不应超出15欧姆。（6）远方近端串扰。是指链路另一端的近端串扰。对于同一条链路，其近端串扰与远方近端串扰有可能是完全不同的值，全部需要进行测试。（7）相邻线对综合近端串扰。为宽带链路应测技术指标，是在4对对绞线的一侧，3个发送信号的线对对另一种相邻接受线对产生的近端串扰的总和。（8）串扰衰减值。测试设备所测量出来的ACR值是由测试设备对被测线对分别测出的NEXT和线对衰减A相减的成果。串扰衰减差是宽带链路应测技术指标。（9）等效远端串扰损耗。是指某个线对上远端串扰损耗与该线对传输信号衰减的差。它也是宽带链路应测技术指标，其大小随链路长度的不同而变化。（10）远端等效串扰总和。为宽带链路应测技术指标，是指线路远端受干扰的接受线对上所承受的相邻各线对对它的等效串扰总和。（11）传输时沿。表达一根电缆上最快线对与最慢线对间传输延迟的差别。（12）线对间传输时沿差。以同一线缆中信号传输时延最小的线对的时延值做参考，其它线对与参考线对的时延差值即为线对间传输时延差。通道链路方式下的极限值是50ns，永久链路方式下的极限值是44ns。（13）回波损耗。指的是输入信号幅度和由链路反射回来的信号幅度的差值。它是由线缆与接插件构成链路时特性阻抗偏离原则值造成功率反射引发的。（14）链路脉冲噪声电平。大功率设备的间断性启动会对布线链路带来点冲击干扰。为了确保信号能够可靠传输，布线链路在不连接有源器械和设备的状况下，对高于200mV的脉冲噪声发生个数进行统计，规定在2min的测试时间内捕获到的脉冲噪声个数不能不不大于10。（15）背景杂信噪...
