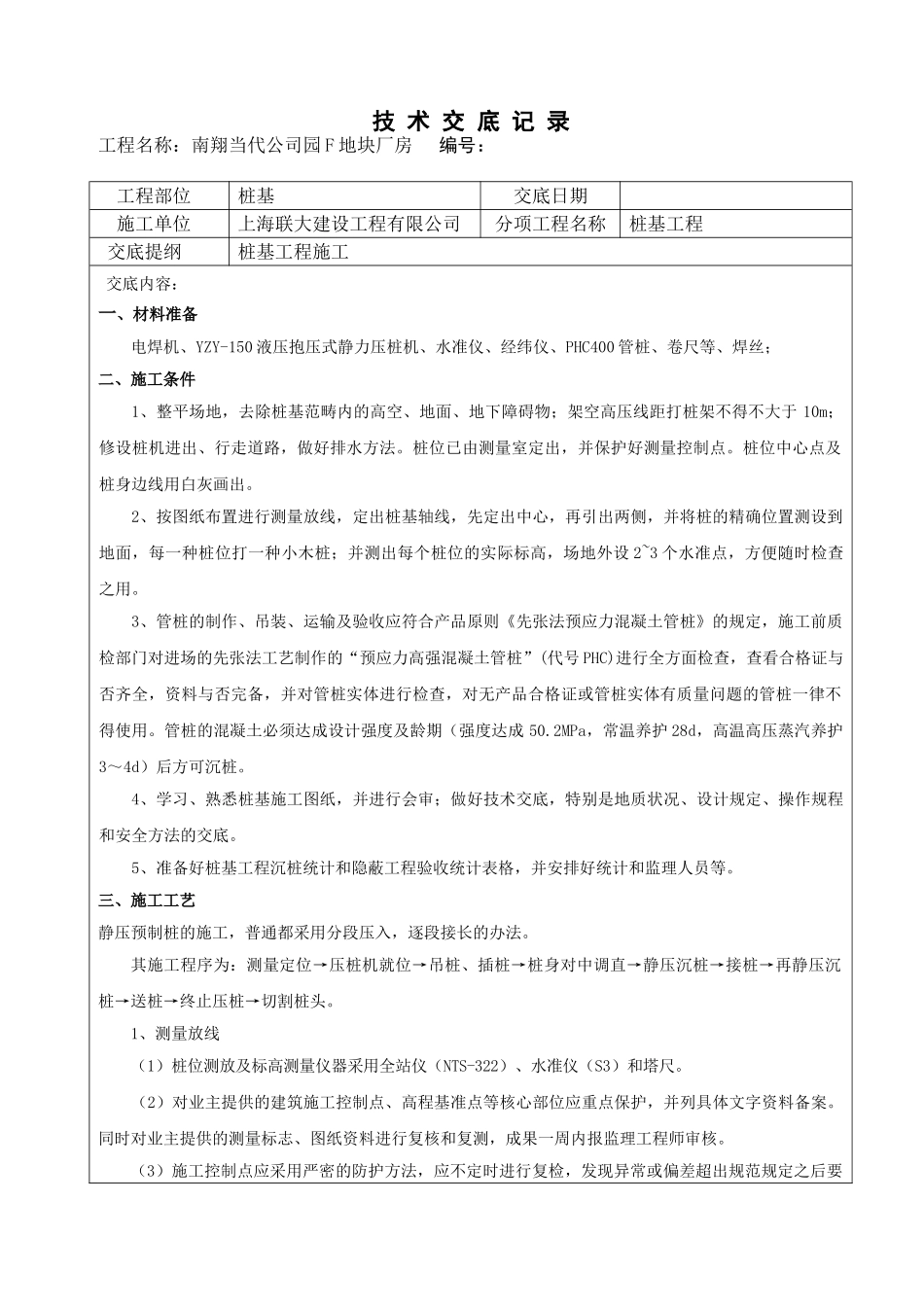

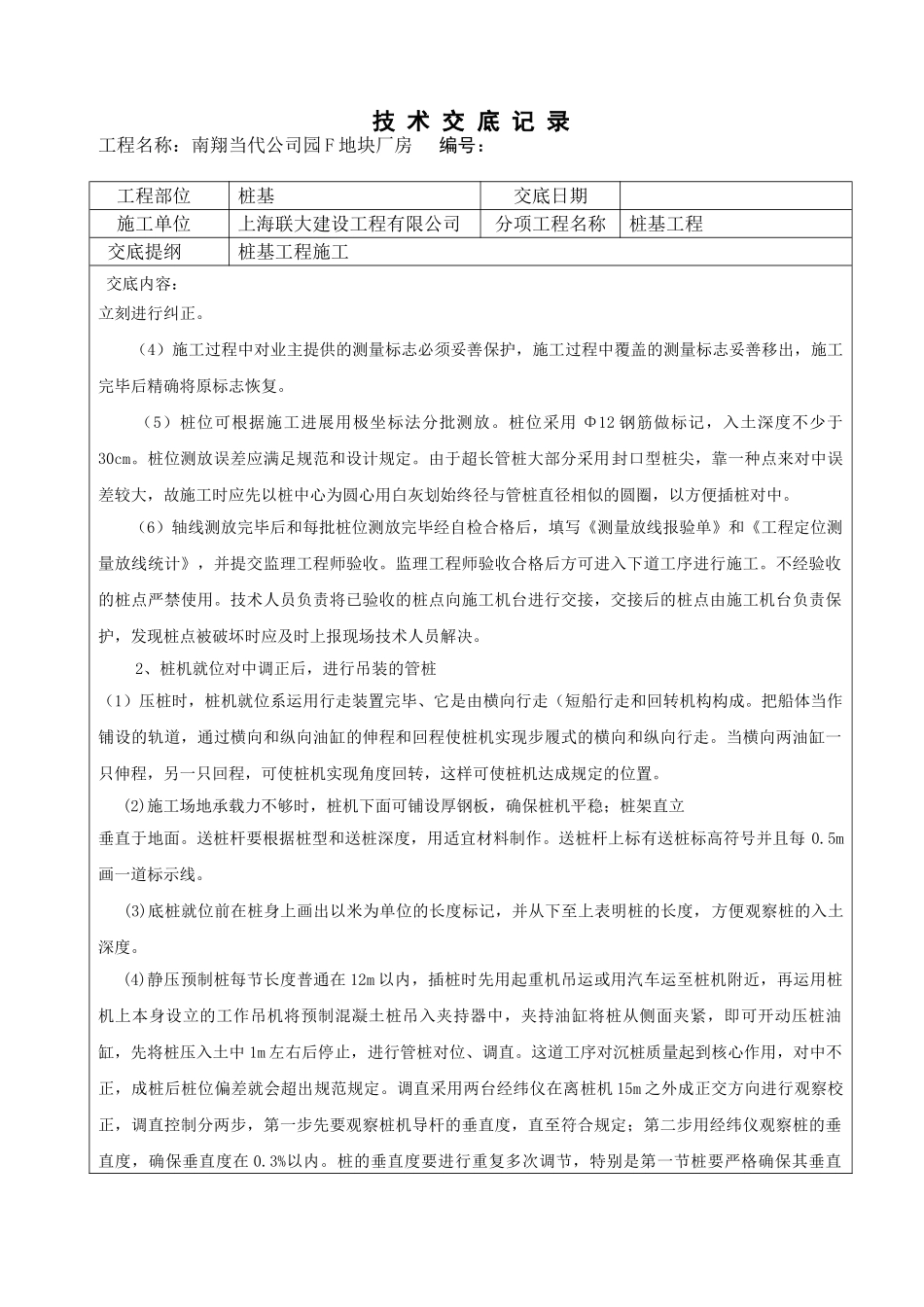

技术交底记录工程名称：南翔当代公司园F地块厂房编号：工程部位桩基交底日期施工单位上海联大建设工程有限公司分项工程名称桩基工程交底提纲桩基工程施工交底内容：一、材料准备电焊机、YZY-150液压抱压式静力压桩机、水准仪、经纬仪、PHC400管桩、卷尺等、焊丝；二、施工条件1、整平场地，去除桩基范畴内的高空、地面、地下障碍物；架空高压线距打桩架不得不大于10m；修设桩机进出、行走道路，做好排水方法。桩位已由测量室定出，并保护好测量控制点。桩位中心点及桩身边线用白灰画出。2、按图纸布置进行测量放线，定出桩基轴线，先定出中心，再引出两侧，并将桩的精确位置测设到地面，每一种桩位打一种小木桩；并测出每个桩位的实际标高，场地外设2~3个水准点，方便随时检查之用。3、管桩的制作、吊装、运输及验收应符合产品原则《先张法预应力混凝土管桩》的规定，施工前质检部门对进场的先张法工艺制作的“预应力高强混凝土管桩”(代号PHC)进行全方面检查，查看合格证与否齐全，资料与否完备，并对管桩实体进行检查，对无产品合格证或管桩实体有质量问题的管桩一律不得使用。管桩的混凝土必须达成设计强度及龄期（强度达成50.2MPa，常温养护28d，高温高压蒸汽养护3～4d）后方可沉桩。4、学习、熟悉桩基施工图纸，并进行会审；做好技术交底，特别是地质状况、设计规定、操作规程和安全方法的交底。5、准备好桩基工程沉桩统计和隐蔽工程验收统计表格，并安排好统计和监理人员等。三、施工工艺静压预制桩的施工，普通都采用分段压入，逐段接长的办法。其施工程序为：测量定位→压桩机就位→吊桩、插桩→桩身对中调直→静压沉桩→接桩→再静压沉桩→送桩→终止压桩→切割桩头。1、测量放线（1）桩位测放及标高测量仪器采用全站仪（NTS-322）、水准仪（S3）和塔尺。（2）对业主提供的建筑施工控制点、高程基准点等核心部位应重点保护，并列具体文字资料备案。同时对业主提供的测量标志、图纸资料进行复核和复测，成果一周内报监理工程师审核。（3）施工控制点应采用严密的防护方法，应不定时进行复检，发现异常或偏差超出规范规定之后要技术交底记录工程名称：南翔当代公司园F地块厂房编号：工程部位桩基交底日期施工单位上海联大建设工程有限公司分项工程名称桩基工程交底提纲桩基工程施工交底内容：立刻进行纠正。（4）施工过程中对业主提供的测量标志必须妥善保护，施工过程中覆盖的测量标志妥善移出，施工完毕后精确将原标志恢复。（5）桩位可根据施工进展用极坐标法分批测放。桩位采用Φ12钢筋做标记，入土深度不少于30cm。桩位测放误差应满足规范和设计规定。由于超长管桩大部分采用封口型桩尖，靠一种点来对中误差较大，故施工时应先以桩中心为圆心用白灰划始终径与管桩直径相似的圆圈，以方便插桩对中。（6）轴线测放完毕后和每批桩位测放完毕经自检合格后，填写《测量放线报验单》和《工程定位测量放线统计》，并提交监理工程师验收。监理工程师验收合格后方可进入下道工序进行施工。不经验收的桩点严禁使用。技术人员负责将已验收的桩点向施工机台进行交接，交接后的桩点由施工机台负责保护，发现桩点被破坏时应及时上报现场技术人员解决。2、桩机就位对中调正后，进行吊装的管桩（1）压桩时，桩机就位系运用行走装置完毕、它是由横向行走（短船行走和回转机构构成。把船体当作铺设的轨道，通过横向和纵向油缸的伸程和回程使桩机实现步履式的横向和纵向行走。当横向两油缸一只伸程，另一只回程，可使桩机实现角度回转，这样可使桩机达成规定的位置。(2)施工场地承载力不够时，桩机下面可铺设厚钢板，确保桩机平稳；桩架直立垂直于地面。送桩杆要根据桩型和送桩深度，用适宜材料制作。送桩杆上标有送桩标高符号并且每0.5m画一道标示线。(3)底桩就位前在桩身上画出以米为单位的长度标记，并从下至上表明桩的长度，方便观察桩的入土深度。(4)静压预制桩每节长度普通在12m以内，插桩时先用起重机吊运或用汽车运至桩机附近，再运用桩机上本身设立的工作吊机将预制混凝土桩吊入夹持器中，夹持油缸将桩从侧面夹紧，即可开动压桩油缸，先将桩压入土中1m左右后停止，进行管桩对位、...
