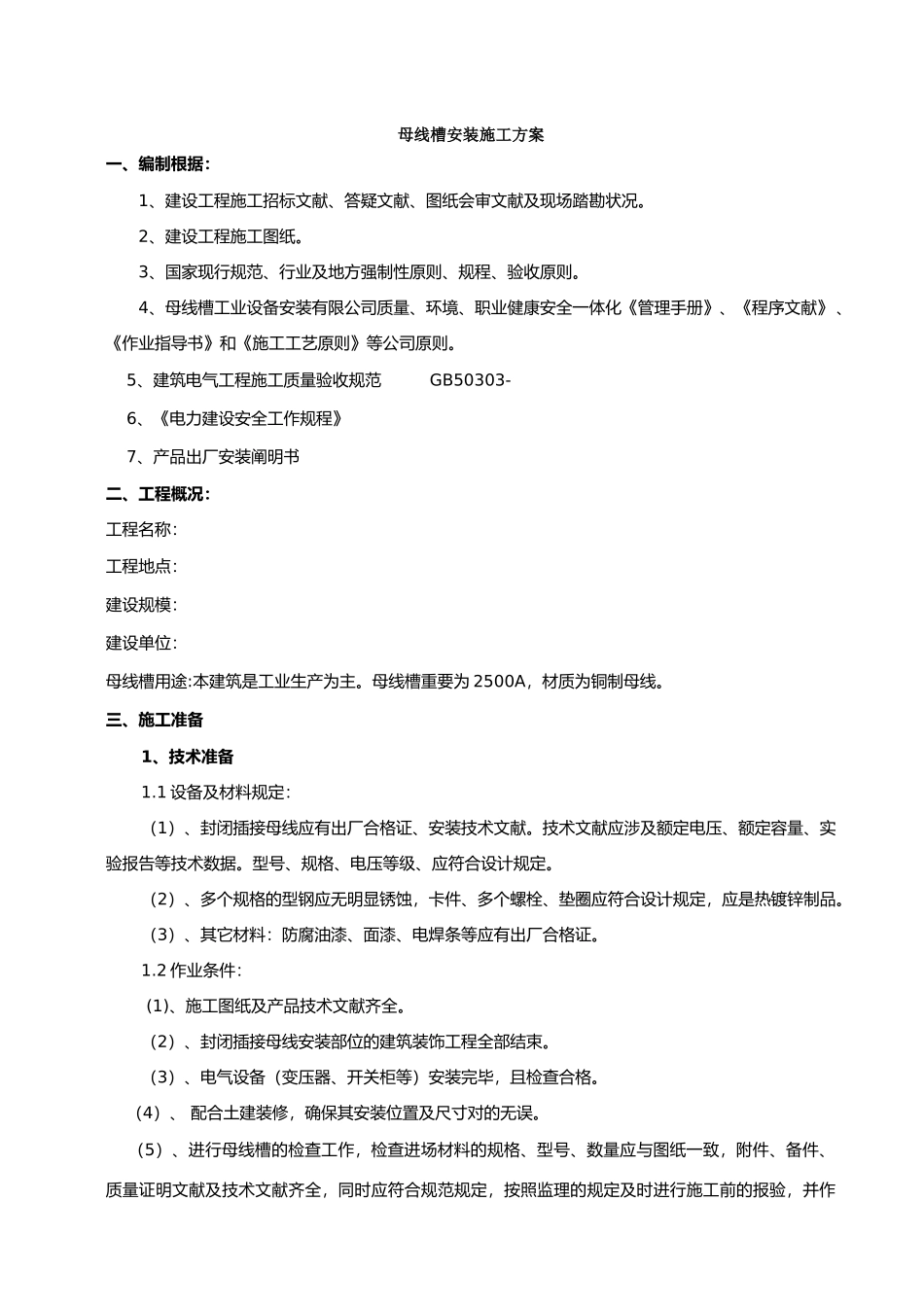

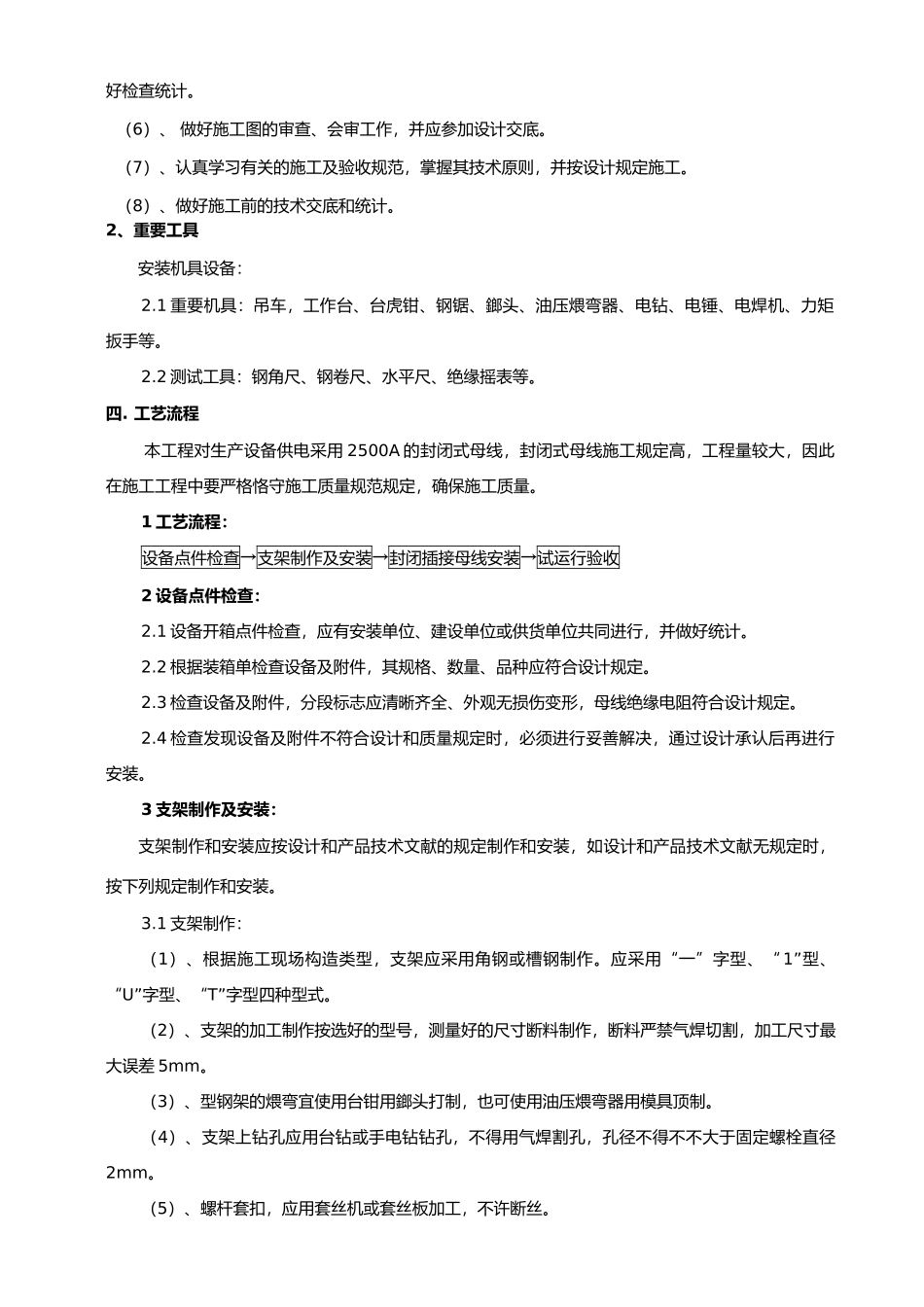

母线槽安装施工方案一、编制根据:1、建设工程施工招标文献、答疑文献、图纸会审文献及现场踏勘状况。2、建设工程施工图纸。3、国家现行规范、行业及地方强制性原则、规程、验收原则。4、母线槽工业设备安装有限公司质量、环境、职业健康安全一体化《管理手册》、《程序文献》、《作业指导书》和《施工工艺原则》等公司原则。5、建筑电气工程施工质量验收规范GB50303-6、《电力建设安全工作规程》7、产品出厂安装阐明书二、工程概况:工程名称:工程地点:建设规模:建设单位:母线槽用途:本建筑是工业生产为主。母线槽重要为2500A,材质为铜制母线。三、施工准备1、技术准备1.1设备及材料规定:(1)、封闭插接母线应有出厂合格证、安装技术文献。技术文献应涉及额定电压、额定容量、实验报告等技术数据。型号、规格、电压等级、应符合设计规定。(2)、多个规格的型钢应无明显锈蚀,卡件、多个螺栓、垫圈应符合设计规定,应是热镀锌制品。(3)、其它材料:防腐油漆、面漆、电焊条等应有出厂合格证。1.2作业条件:(1)、施工图纸及产品技术文献齐全。(2)、封闭插接母线安装部位的建筑装饰工程全部结束。(3)、电气设备(变压器、开关柜等)安装完毕,且检查合格。(4)、配合土建装修,确保其安装位置及尺寸对的无误。(5)、进行母线槽的检查工作,检查进场材料的规格、型号、数量应与图纸一致,附件、备件、质量证明文献及技术文献齐全,同时应符合规范规定,按照监理的规定及时进行施工前的报验,并作好检查统计。(6)、做好施工图的审查、会审工作,并应参加设计交底。(7)、认真学习有关的施工及验收规范,掌握其技术原则,并按设计规定施工。(8)、做好施工前的技术交底和统计。2、重要工具安装机具设备:2.1重要机具:吊车,工作台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。2.2测试工具:钢角尺、钢卷尺、水平尺、绝缘摇表等。四.工艺流程本工程对生产设备供电采用2500A的封闭式母线,封闭式母线施工规定高,工程量较大,因此在施工工程中要严格恪守施工质量规范规定,确保施工质量。1工艺流程:设备点件检查→支架制作及安装→封闭插接母线安装→试运行验收2设备点件检查:2.1设备开箱点件检查,应有安装单位、建设单位或供货单位共同进行,并做好统计。2.2根据装箱单检查设备及附件,其规格、数量、品种应符合设计规定。2.3检查设备及附件,分段标志应清晰齐全、外观无损伤变形,母线绝缘电阻符合设计规定。2.4检查发现设备及附件不符合设计和质量规定时,必须进行妥善解决,通过设计承认后再进行安装。3支架制作及安装:支架制作和安装应按设计和产品技术文献的规定制作和安装,如设计和产品技术文献无规定时,按下列规定制作和安装。3.1支架制作:(1)、根据施工现场构造类型,支架应采用角钢或槽钢制作。应采用“一”字型、“1”型、“U”字型、“T”字型四种型式。(2)、支架的加工制作按选好的型号,测量好的尺寸断料制作,断料严禁气焊切割,加工尺寸最大误差5mm。(3)、型钢架的煨弯宜使用台钳用鎯头打制,也可使用油压煨弯器用模具顶制。(4)、支架上钻孔应用台钻或手电钻钻孔,不得用气焊割孔,孔径不得不不大于固定螺栓直径2mm。(5)、螺杆套扣,应用套丝机或套丝板加工,不许断丝。3.2支架的安装:(1)、封闭插接母线的另弯处以及与箱(盘)连接处必须加支架。直段插生产建设母线支架的距离不应不不大于2m。(2)、埋注支架用水泥砂浆,灰砂比1∶3。425号及其以上水泥,应注灰饱满、严实、不高出墙面,埋深不少于80mm。(3)、膨胀螺栓固定支架不少于两条。一种吊架应用两根吊杆,固定牢固,螺扣外露2~4扣,膨胀螺栓应加平垫和弹簧垫,吊架应用双螺母夹紧。(4)、支架及支架与埋件焊接处刷防腐油漆应均匀,无漏刷,不污染建筑物。4封闭式母线的安装:本工程对生产设备供电采用2500A的封闭式母线,封闭式母线施工规定高,工程量较大,因此在施工工程中要严格恪守施工质量规范规定,确保施工质量。4.1普通规定:(1)、封闭插接母线应按设计和产品技术文献规定进行组装,组装前应对每段进行绝缘电阻的测定,测量成果应...
