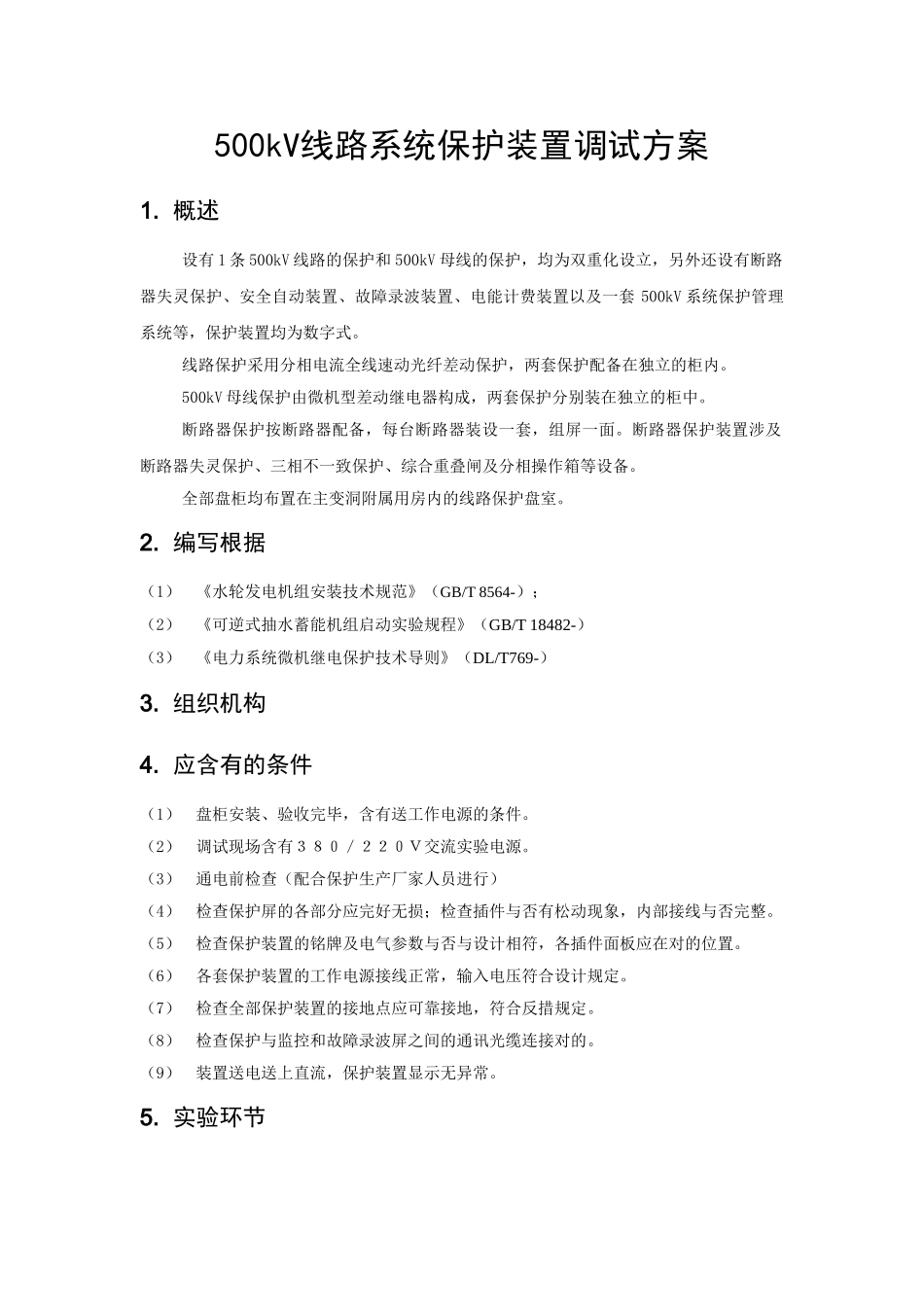

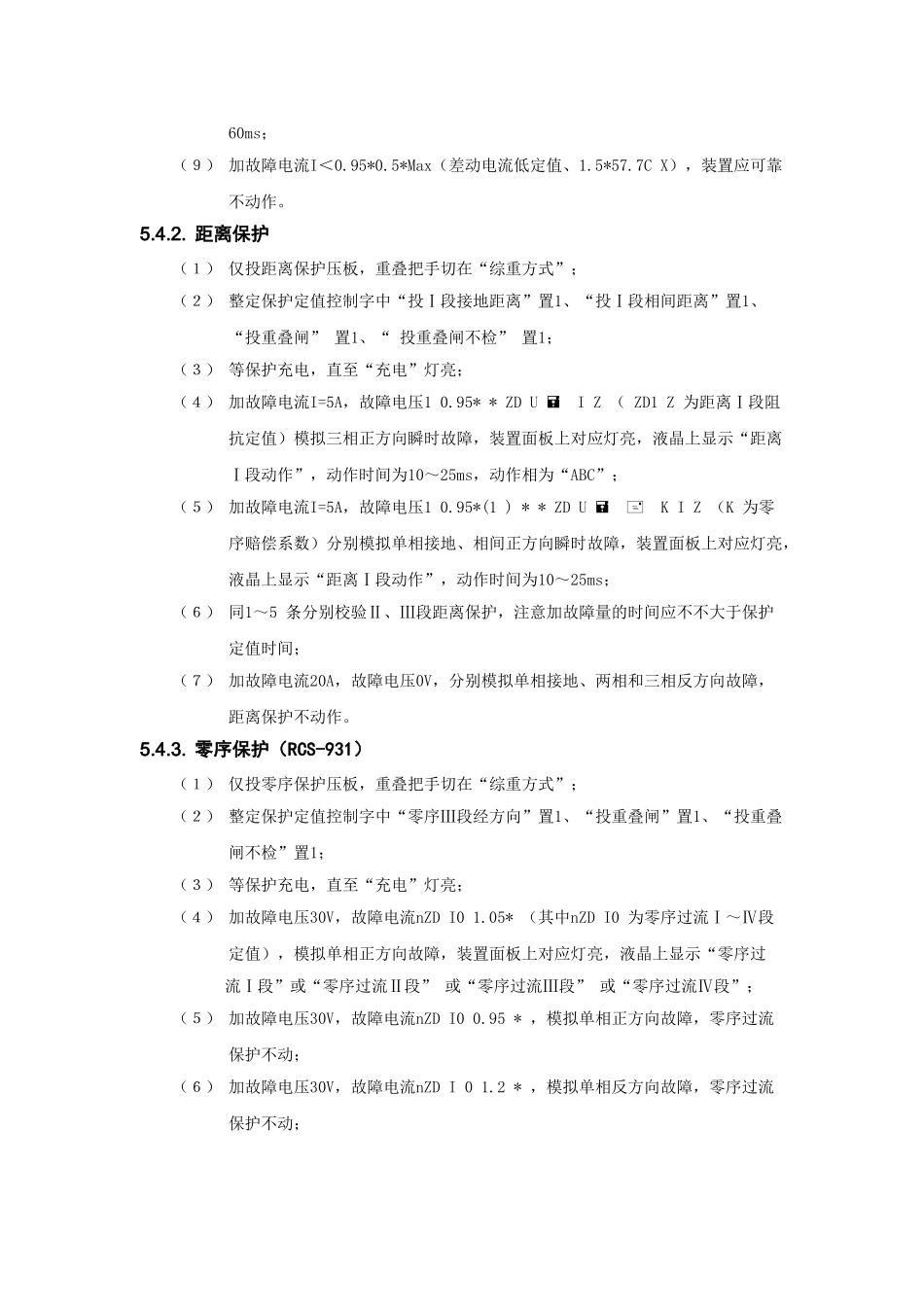

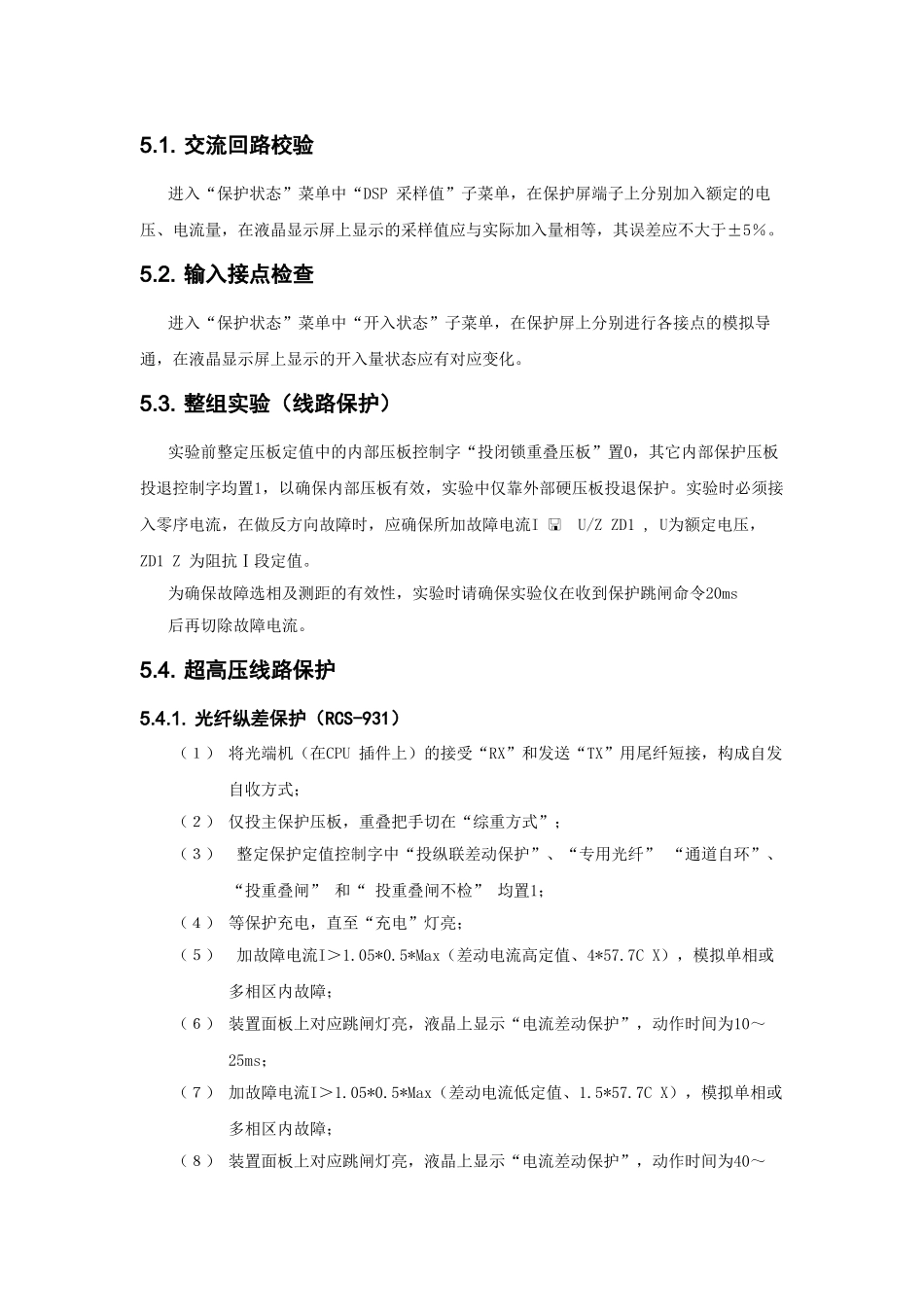

500kV线路系统保护装置调试方案1.概述设有1条500kV线路的保护和500kV母线的保护，均为双重化设立，另外还设有断路器失灵保护、安全自动装置、故障录波装置、电能计费装置以及一套500kV系统保护管理系统等，保护装置均为数字式。线路保护采用分相电流全线速动光纤差动保护，两套保护配备在独立的柜内。500kV母线保护由微机型差动继电器构成，两套保护分别装在独立的柜中。断路器保护按断路器配备，每台断路器装设一套，组屏一面。断路器保护装置涉及断路器失灵保护、三相不一致保护、综合重叠闸及分相操作箱等设备。全部盘柜均布置在主变洞附属用房内的线路保护盘室。2.编写根据（1）《水轮发电机组安装技术规范》（GB/T8564-）；（2）《可逆式抽水蓄能机组启动实验规程》（GB/T18482-）（3）《电力系统微机继电保护技术导则》（DL/T769-）3.组织机构4.应含有的条件（1）盘柜安装、验收完毕，含有送工作电源的条件。（2）调试现场含有３８０／２２０Ｖ交流实验电源。（3）通电前检查（配合保护生产厂家人员进行）（4）检查保护屏的各部分应完好无损；检查插件与否有松动现象，内部接线与否完整。（5）检查保护装置的铭牌及电气参数与否与设计相符，各插件面板应在对的位置。（6）各套保护装置的工作电源接线正常，输入电压符合设计规定。（7）检查全部保护装置的接地点应可靠接地，符合反措规定。（8）检查保护与监控和故障录波屏之间的通讯光缆连接对的。（9）装置送电送上直流，保护装置显示无异常。5.实验环节5.1.交流回路校验进入“保护状态”菜单中“DSP采样值”子菜单，在保护屏端子上分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应不大于±5％。5.2.输入接点检查进入“保护状态”菜单中“开入状态”子菜单，在保护屏上分别进行各接点的模拟导通，在液晶显示屏上显示的开入量状态应有对应变化。5.3.整组实验（线路保护）实验前整定压板定值中的内部压板控制字“投闭锁重叠压板”置0，其它内部保护压板投退控制字均置1，以确保内部压板有效，实验中仅靠外部硬压板投退保护。实验时必须接入零序电流，在做反方向故障时，应确保所加故障电流IU/ZZD1,U为额定电压，ZD1Z为阻抗Ⅰ段定值。为确保故障选相及测距的有效性，实验时请确保实验仪在收到保护跳闸命令20ms后再切除故障电流。5.4.超高压线路保护5.4.1.光纤纵差保护（RCS-931）（１）将光端机（在CPU插件上）的接受“RX”和发送“TX”用尾纤短接，构成自发自收方式；（２）仅投主保护压板，重叠把手切在“综重方式”；（３）整定保护定值控制字中“投纵联差动保护”、“专用光纤”“通道自环”、“投重叠闸”和“投重叠闸不检”均置1；（４）等保护充电，直至“充电”灯亮；（５）加故障电流I＞1.05*0.5*Max（差动电流高定值、4*57.7CX），模拟单相或多相区内故障；（６）装置面板上对应跳闸灯亮，液晶上显示“电流差动保护”，动作时间为10～25ms；（７）加故障电流I＞1.05*0.5*Max（差动电流低定值、1.5*57.7CX），模拟单相或多相区内故障；（８）装置面板上对应跳闸灯亮，液晶上显示“电流差动保护”，动作时间为40～60ms；（９）加故障电流I＜0.95*0.5*Max（差动电流低定值、1.5*57.7CX），装置应可靠不动作。5.4.2.距离保护（１）仅投距离保护压板，重叠把手切在“综重方式”；（２）整定保护定值控制字中“投Ⅰ段接地距离”置1、“投Ⅰ段相间距离”置1、“投重叠闸”置1、“投重叠闸不检”置1；（３）等保护充电，直至“充电”灯亮；（４）加故障电流I=5A，故障电压10.95**ZDUIZ（ZD1Z为距离Ⅰ段阻抗定值）模拟三相正方向瞬时故障，装置面板上对应灯亮，液晶上显示“距离Ⅰ段动作”，动作时间为10～25ms，动作相为“ABC”；（５）加故障电流I=5A，故障电压10.95*(1)**ZDUKIZ（K为零序赔偿系数）分别模拟单相接地、相间正方向瞬时故障，装置面板上对应灯亮，液晶上显示“距离Ⅰ段动作”，动作时间为10～25ms；（６）同1～5条分别校验Ⅱ、Ⅲ段距离保护，注意加故障量的时间应不不大于保护定值时间；（７）加故障电流20A，故障电压0V，分别模拟单相接地、两相和三相...
