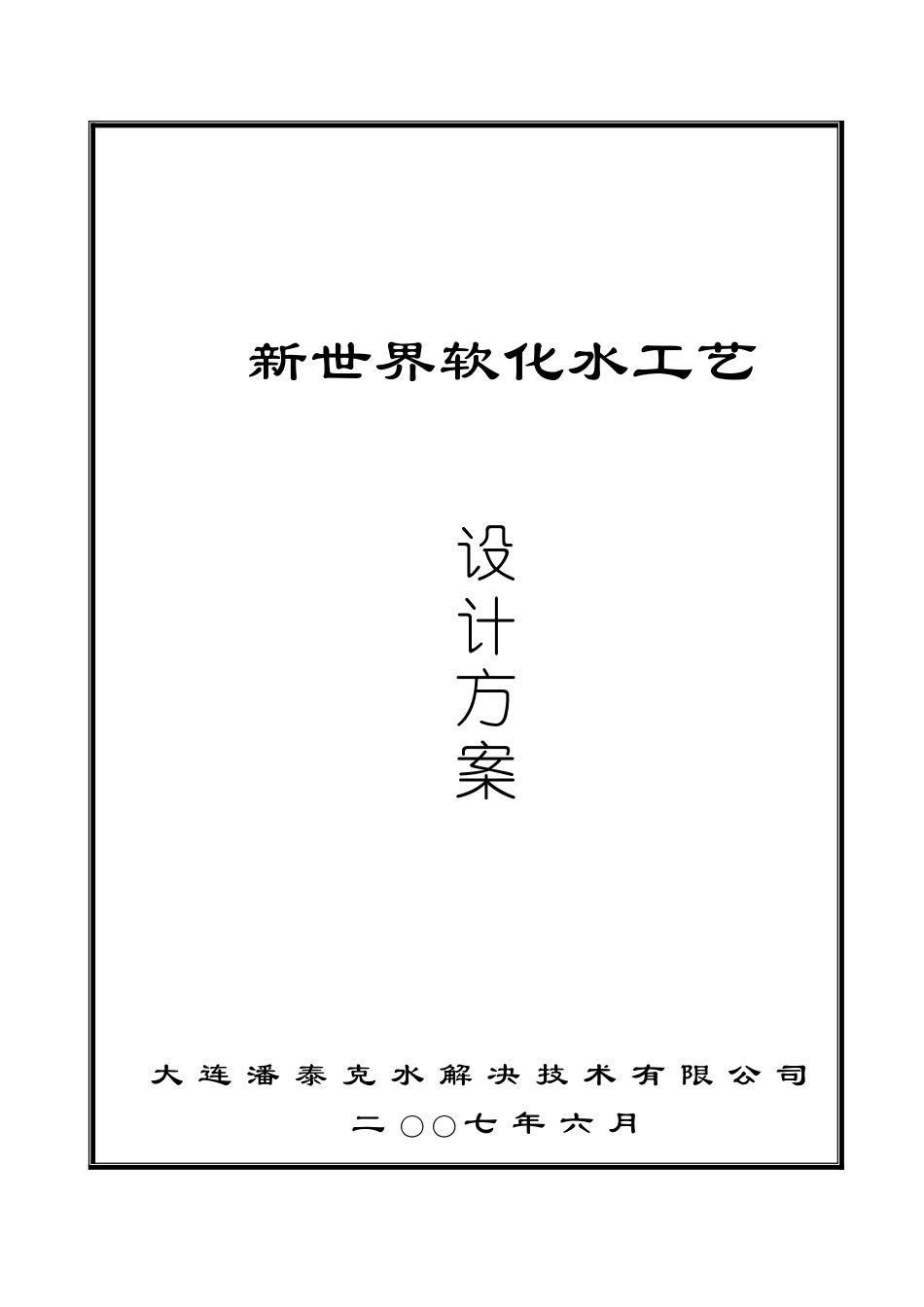

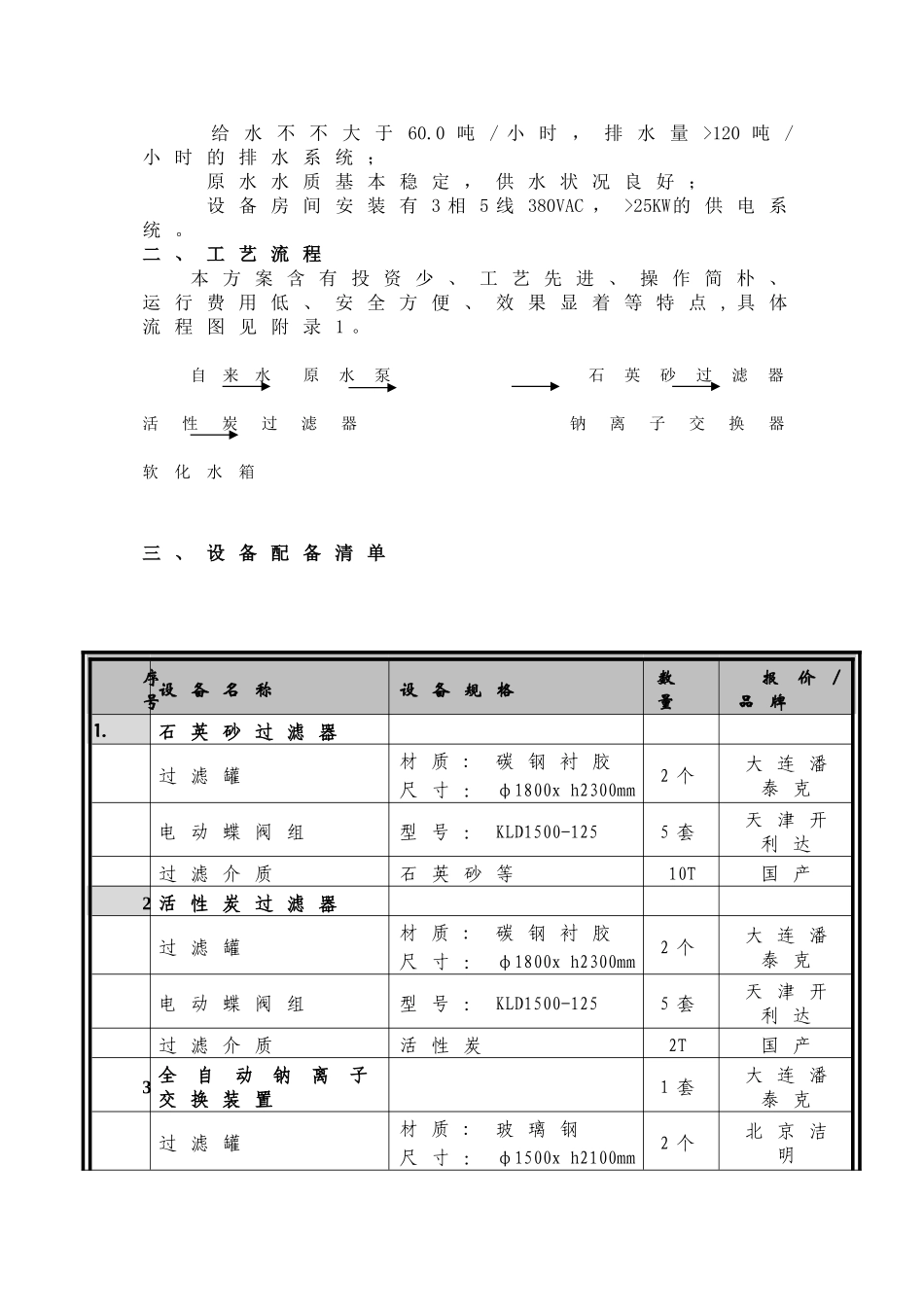

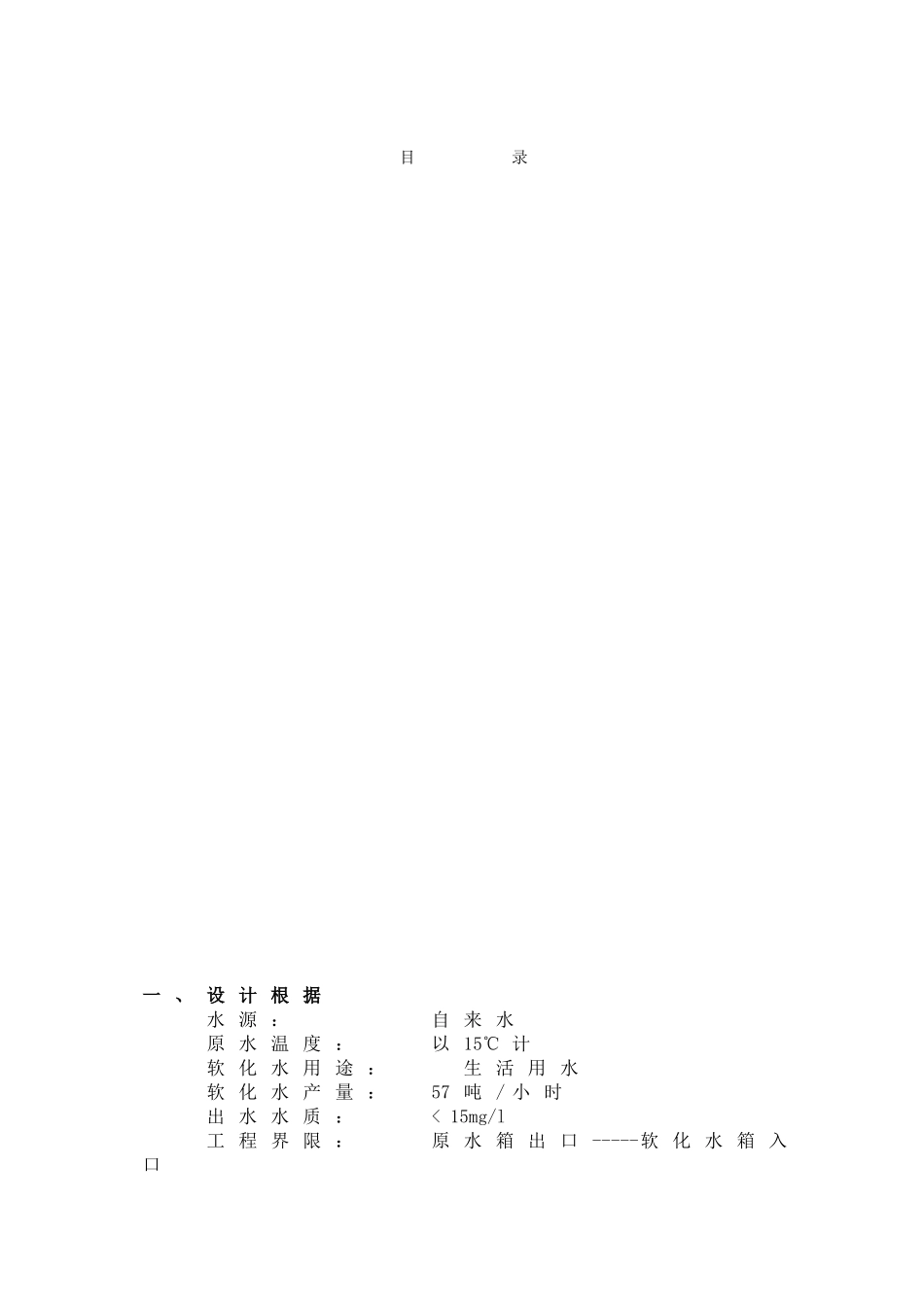

新世界软化水工艺设计方案大连潘泰克水解决技术有限公司二○○七年六月目录一、设计根据水源：自来水原水温度：以15℃计软化水用途：生活用水软化水产量：57吨/小时出水水质：<15mg/l工程界限：原水箱出口-----软化水箱入口给水不不大于60.0吨/小时，排水量>120吨/小时的排水系统；原水水质基本稳定，供水状况良好；设备房间安装有3相5线380VAC，>25KW的供电系统。二、工艺流程本方案含有投资少、工艺先进、操作简朴、运行费用低、安全方便、效果显着等特点,具体流程图见附录1。自来水原水泵石英砂过滤器活性炭过滤器钠离子交换器软化水箱三、设备配备清单序号设备名称设备规格数量报价/品牌1.石英砂过滤器过滤罐材质:碳钢衬胶尺寸：φ1800xh2300mm2个大连潘泰克电动蝶阀组型号：KLD1500-1255套天津开利达过滤介质石英砂等10T国产2活性炭过滤器过滤罐材质:碳钢衬胶尺寸：φ1800xh2300mm2个大连潘泰克电动蝶阀组型号：KLD1500-1255套天津开利达过滤介质活性炭2T国产3全自动钠离子交换装置1套大连潘泰克过滤罐材质:玻璃钢尺寸：φ1500xh2100mm2个北京洁明自动控制阀型号：3900NT1套美国FLECK交换介质钠离子交换树脂001*73.6T英国漂莱特盐箱材质：PE尺寸：φ1300xh1650mm2个北京金石4罗茨风机风量：1.75m3/min压力：0.5kg/cm2功率：7.5KW1台江苏百事德5过滤水泵型号：TD65-40-2材质：不锈钢流量：60m3/h功率：11扬程：302台杭州南方6反冲洗水泵型号：TD-100-22-2材质：不锈钢流量：100m3/h功率：7.5扬程：201台7配电柜规格：800*400*21001台大连潘泰克四．设计阐明1、过滤罐的选用：由于水源为大连地区自来水，水质指标较好，进行石英砂过滤时和活性炭吸附时，采用压力强制过滤，罐内流速v采用23m/h，产水量Q为57m3/h，这样过滤罐的工作面积f=Q/v=2.45m3，f=3.14*d2/4,则过滤罐的直径d=1.8m2、原水泵的选用：流量：由于产水量为57m3/h，按60m3/h计。扬程：每级过滤器的压力损失按5m计算，软水器的工作压力不不大于2.5kg/m2，扬程选为38m材质：由于解决水为生活用水，选用铜管作为输送管道。紫铜管含有杀菌作用，已广泛用于饮用水解决行业。3、反洗泵的选用：流量：水冲洗强度P1按12L/s.m2中，流量Q1=罐工作面积f*P*3600/1000=105m3/h扬程：过滤器的工作压力不不大于2kg/m2，扬程选为20m。4、风机的选用：风量：气冲洗强度P2按12L/s.m2中，风量Q1=罐工作面积f*P2*60/1000=1.75m3/min.风压：由于罐高2米，空气的压头选2m，沿程损失为1m，风压选5m。5、钠离子交换器的选用：交换器工作面积f=Q/v，此时罐内流量v按32m/h计，f=57/32=1.78m2，交换器直径d=1.5m交换剂填装量：填装高度为1.2m，每罐填装1.8T树脂。盐耗：按160g/l计算，每次盐耗为288kg6、设备运行过程石英砂过滤器每运行48小时，进行30秒的空气冲洗和3分钟的水逆流反冲洗，2分钟顺流冲洗。由于原水为自来水，反洗水源用自来水。冲洗水流量最大为120m3/h，持续时间为5分钟，活性炭过滤器冲洗时间相似，只是不需空气冲洗，由于炭比重为0.8g/cm3,堆积密度为0.5g/cm3,空气冲洗时互相磨擦，损失严重，只用水冲洗即可。钠离子交换器一次再生时间为2小时，反洗流量23m3/h，每次再生需用水20m3五、设备阐明1、原水泵作用:为过滤和软化提供压力水源。型号：TD65-40-2流量：60T/h扬程：36m功率:11KW数量：2台（一用一备）制造商：杭州南方2、石英砂过滤器采用石英砂过滤器，过滤去除水中80μm以上的悬浮物、胶体、泥沙等，过滤器需定时反冲洗，以去除表层截留的悬浮物.石英砂过滤器中过滤介质以石英砂为主,同时有少量的砾石等填充物。含悬浮颗粒的水流经粒状过滤器时，悬浮颗粒被截留，水得到澄清，随着滤层内悬浮物的沉积，滤层空隙减小，滤层水力阻力增大造成滤层水头损失增大，此时通过反冲洗以去除表层载留物。采用电动蝶阀组控制过滤器的过滤和反冲洗的时间间隔，能够完全自动完毕过滤器反冲洗全过程。自控中心通过PLC来控制过滤器的运行状态。过滤罐型号：Φ1800*2300材质：碳钢喷塑数量：2个制造商：大连潘泰克控制蝶阀组型号：KLD1500-125数量：12套数量：12套制造商：天津开利达3、活性炭过滤器活性炭过滤器的作用是去除水中的...
