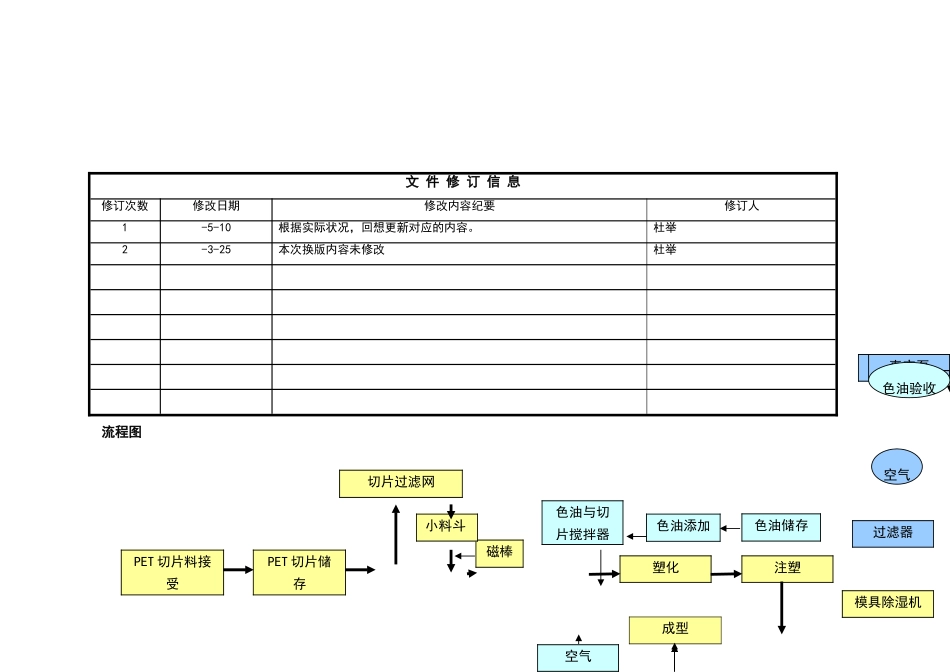

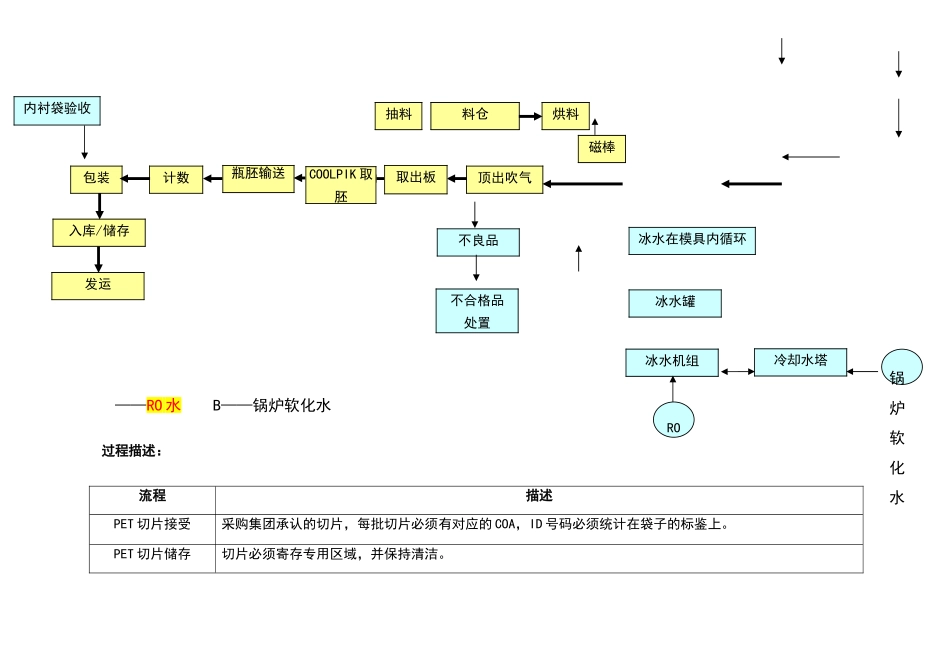

瓶胚生产过程工艺流程图及流程描述流程图文件修订信息修订次数修改日期修改内容纪要修订人1-5-10根据实际状况，回想更新对应的内容。杜举2-3-25本次换版内容未修改杜举PET切片料接受PET切片储存塑化注塑成型切片过滤网色油添加压缩空气粉尘过滤器真空泵过滤空气色油储存色油验收色油与切片搅拌器磁棒空气模具除湿机过滤器小料斗——RO水B——锅炉软化水过程描述：流程描述PET切片接受采购集团承认的切片，每批切片必须有对应的COA，ID号码必须统计在袋子的标鉴上。PET切片储存切片必须寄存专用区域，并保持清洁。抽料烘料顶出吹气计数包装入库/储存冰水在模具内循环冰水机组不良品不合格品处置发运RO瓶胚输送料仓磁棒冰水罐冷却水塔锅炉软化水COOLPIK取胚取出板内衬袋验收真空泵真空产生设备，连接真空管、小料斗、吸料管粉尘过滤器切片中的粉尘通过粉尘过滤器吸入真空泵粉尘过滤桶中（过滤芯及沉淀桶每七天清洁一次）。抽料把切片包里的切片通过吸料管把切片抽到小料斗内切片过滤网避免切片被吸入粉尘过滤器及真空泵粉尘过滤桶中。小料斗每次抽上的切片缓冲存在小料斗内磁棒吸附切片中的铁屑，每七天清洁料仓一次抽料时间到后，小料斗里的切片靠自重压开小料斗下料口挡板落入料仓内。烘料在生产前PET原料烘料的时间需在4-6小时，烘料温度在160-180℃。露点-65℃到-30℃，干燥机持续开机时间4～6小时，切片干燥时间最少4～6小时，干燥温度160～180℃，干燥机滤网需每七天清洗。同时干燥机报警能正常使用。需每6个月取下露点检测仪，换上经供应商校准的露点检测仪，换下的露点检测仪送供应商处校准后作为备件。干燥机的分子筛再生5000次就需更换，最长不超出4年。色油验收采购集团承认的色油，外包装标记及型号与规定一致。色油储存必须寄存专用区域，并保持清洁。色油添加在生产有色瓶坯时，把色油用自动色油机打入搅拌器里,颜色比例按可乐规定设定。磁棒吸附切片与色油中的铁屑。每七天清洁色油与切片搅拌器确保色油与切片搅拌均匀，避免出现色斑与色差塑化切片进入注塑机机筒螺杆内通过机筒加热与螺杆转动背压摩擦剪切热来塑化切片（普通机筒加热温度是在285-300℃之间）。注塑螺杆把塑化好的熔融切片输送到注塑室内通过注塑枪把熔融切片注塑到模具内,模具温度大概在280℃-295℃之间检查熔体温度与否适宜，以确保瓶胚的透明度，同时又能控制乙醛的产生。提高注射速率、减少机筒温度有助于成型出透明度高、乙醛含量低的瓶胚。空气过滤模具除湿机吸入空气，通过过滤器把空气中的尘埃过滤掉模具除湿机过滤后的空气通过模具除湿机热交换器、分子筛送出干燥凉爽风到注塑机模具内，避免模具结露。送风露点为-6°C冷却水塔采用锅炉软化水（锅炉软化用食品级食盐），通过循环泵把冷却水塔中冷却水打入冰水机热交换器内冷却制冷剂冰水机组冰水机压缩机压缩制冷剂成液体在变气体时与冰水罐中的RO水在热交换器中热交换把RO水变为冰水温度为7—10度冰水罐储存RO冰水通过循环泵把RO冰水打入模具内冷却瓶胚与模具冰水在模具内循环根据瓶坯克重与成型温度状况而定冷却时间。冰水每3个月清洗、更换一次成型注塑枪把注塑室内熔融切片通过注塑速度、注塑位置，保压压力、保压时间控制注塑到模具冷却成型。压缩空气供应注塑机所需的压缩空气动力，压缩机产生8~9bar干净的压缩空气吹动成型的瓶胚，辅助顶出装置将瓶胚顶出。顶出由注塑机的液压油缸顶出脱模板带动瓶胚自动脱模取出板把模具上瓶胚顶出吸入取出板内寄存冷却COOLPIK把取出板上瓶胚取下放到输送带上不合格品解决遵照“不合格产品解决SOP”瓶胚输送由传送带将合格的瓶胚传送至包装机计数由计数器统计成品数量内衬袋验收各项尺寸大小适宜、无破损、清洁无污染防尘袋验收各项尺寸大小适宜、无破损、清洁无污染铁笼验收各项尺寸大小适宜、无破损、清洁无污染编织袋验收各项尺寸大小适宜、无破损、清洁无污染包装包装工领取瓶坯铁笼（或纸箱）、编织袋、塑料袋，检查其质量及卫生,用包装绳系口,铁笼外再盖上一层塑料膜，贴上产品阐明标记入库/储存由操作工用手推车对应品种标记整洁有序入库；储存在通风、阴凉、干燥、无化学品及有毒物品污染...
