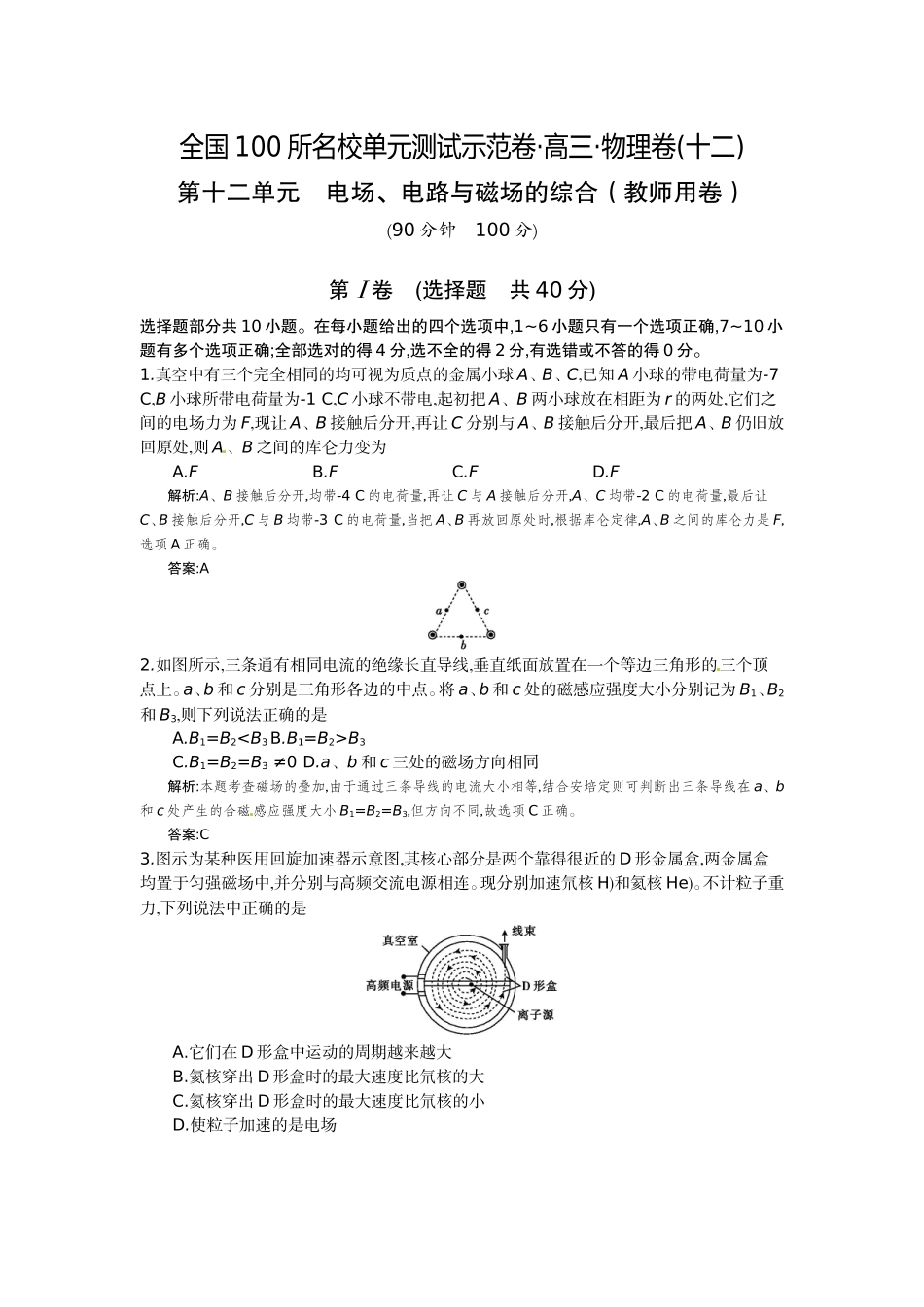

全国100所名校单元测试示范卷·高三·物理卷(十二)第十二单元电场、电路与磁场的综合（教师用卷）(90分钟100分)第Ⅰ卷(选择题共40分)选择题部分共10小题。在每小题给出的四个选项中,1~6小题只有一个选项正确,7~10小题有多个选项正确;全部选对的得4分,选不全的得2分,有选错或不答的得0分。1.真空中有三个完全相同的均可视为质点的金属小球A、B、C,已知A小球的带电荷量为-7C,B小球所带电荷量为-1C,C小球不带电,起初把A、B两小球放在相距为r的两处,它们之间的电场力为F,现让A、B接触后分开,再让C分别与A、B接触后分开,最后把A、B仍旧放回原处,则A、B之间的库仑力变为A.FB.FC.FD.F解析:A、B接触后分开,均带-4C的电荷量,再让C与A接触后分开,A、C均带-2C的电荷量,最后让C、B接触后分开,C与B均带-3C的电荷量,当把A、B再放回原处时,根据库仑定律,A、B之间的库仑力是F,选项A正确。答案:A2.如图所示,三条通有相同电流的绝缘长直导线,垂直纸面放置在一个等边三角形的三个顶点上。a、b和c分别是三角形各边的中点。将a、b和c处的磁感应强度大小分别记为B1、B2和B3,则下列说法正确的是A.B1=B2B3C.B1=B2=B3≠0D.a、b和c三处的磁场方向相同解析:本题考查磁场的叠加,由于通过三条导线的电流大小相等,结合安培定则可判断出三条导线在a、b和c处产生的合磁感应强度大小B1=B2=B3,但方向不同,故选项C正确。答案:C3.图示为某种医用回旋加速器示意图,其核心部分是两个靠得很近的D形金属盒,两金属盒均置于匀强磁场中,并分别与高频交流电源相连。现分别加速氘核H)和氦核He)。不计粒子重力,下列说法中正确的是A.它们在D形盒中运动的周期越来越大B.氦核穿出D形盒时的最大速度比氘核的大C.氦核穿出D形盒时的最大速度比氘核的小D.使粒子加速的是电场解析:因氘核和氦核的比荷相同,故根据带电粒子在匀强磁场中做匀速圆周运动的周期公式和半径公式可得它们在磁场中运动的周期相同,穿出时的速度大小相同,故A、B、C错误;使粒子加速的是电场而不是磁场,D正确。答案:D4.一块手机电池的背面印有如图所示的一些符号,另外在手机使用说明书上还写有“通话时间3h,待机时间100h”,则该手机通话和待机时消耗的功率分别约为A.1.8W,5.4×10-2WB.3.6W,0.108WC.0.6W,1.8×10-2WD.6.48×103W,1.94×102W解析:由图可知手机电池的电动势E=3.6V,通话时电流I1==mA,通话时功率P=EI1=0.6W;待机时电流I2==5mA,所以待机功率P'=EI2=1.8×10-2W,故选项C正确。答案:C5.如图所示,C为中间插有电介质的电容器,a和b为其两极板,a板接地。P和Q为两竖直放置的平行金属板,在两板间用轻质绝缘细线悬挂一带电小球,P板与b板用导线相连,Q板接地。开始时悬线处于竖直方向,在b板带电后,悬线偏转了角度α。在以下方法中,能使悬线的偏角变大的是A.减小a、b两极板的正对面积B.减小a、b间的距离C.将电介质换为介电常数更大的电介质(大小和形状相同)D.把电介质换成一块形状大小相同的铁块解析:平行板电容器的电容C=,当减小两极板的正对面积时,电容减小,再根据电容的定义式C=,电容与电源没有连接,电容的电量不变,可见电压增大,一个极板接地,电势为零,另一个极板的电势升高,b与P连接在一起,表明是等势体,可知P板的电势升高,P、Q之间的电势差增大,在两极板距离不变的情况下,根据U=dE,可知电场强度增大,电场力增大,悬线与竖直方向的夹角增大,选项A正确;同理可知道,选项B、C错误;把电介质换做铁块,相当于减小两极板之间的距离,选项D错误。答案:A6.图示为一示波器面板,若屏上显示的是一亮度很低、线条较粗且模糊不清的波形,为了调节波形,以下做法正确的是A.若要增大显示的波形的亮度,应调节聚焦旋钮B.若要屏上波形线条变细且边缘清晰,应调节聚焦旋钮C.若要将波形曲线调至屏中央,应调节X增益D.若要将波形曲线调至屏中央,应调节Y增益解析:辉度旋钮用于调节亮度,聚焦旋钮用来调节清晰度,若要图象平移可调节竖直位移(上下移动)和水平位移(左右移动),因此选项B正确,其余均错误。答案:B7.下列关于物理学史和物理方法的说法正确的是A.库仑首先引入电场线描述电场B.正、负电荷的名称是法拉第首先提出来的C.磁感应强度是根据比值法定义的物理量D.焦耳通过实验得到了著名...
