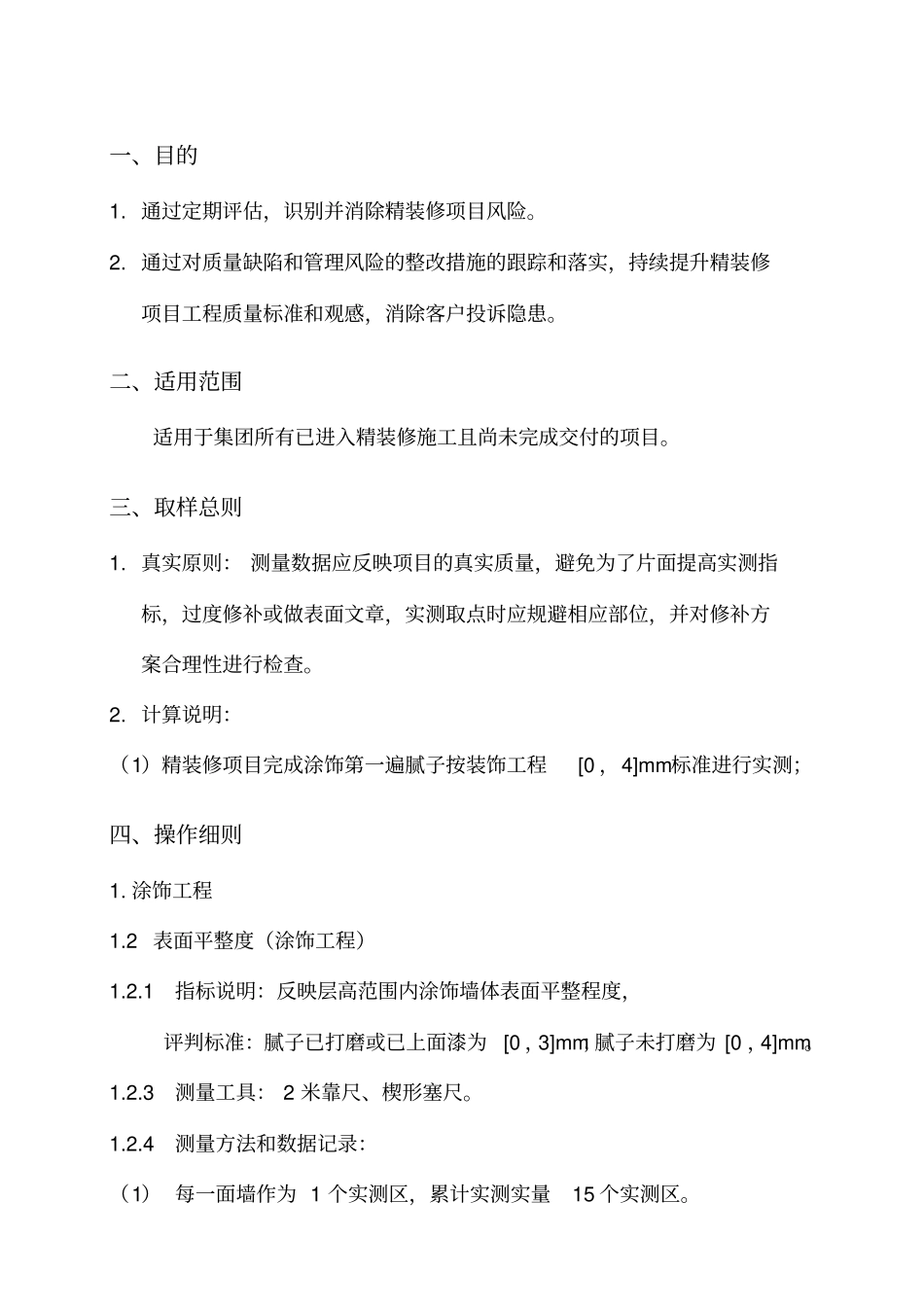

《住宅项目精装修工程实测实量操作指引》目录一、目的............................................................1二、适用范围........................................................1三、取样总则........................................................1四、操作细则........................................................1一、目的1.通过定期评估，识别并消除精装修项目风险。2.通过对质量缺陷和管理风险的整改措施的跟踪和落实，持续提升精装修项目工程质量标准和观感，消除客户投诉隐患。二、适用范围适用于集团所有已进入精装修施工且尚未完成交付的项目。三、取样总则1.真实原则：测量数据应反映项目的真实质量，避免为了片面提高实测指标，过度修补或做表面文章，实测取点时应规避相应部位，并对修补方案合理性进行检查。2.计算说明：（1）精装修项目完成涂饰第一遍腻子按装饰工程[0，4]mm标准进行实测；四、操作细则1.涂饰工程1.2表面平整度（涂饰工程）1.2.1指标说明：反映层高范围内涂饰墙体表面平整程度，评判标准：腻子已打磨或已上面漆为[0，3]mm；腻子未打磨为[0，4]mm。1.2.3测量工具：2米靠尺、楔形塞尺。1.2.4测量方法和数据记录：（1）每一面墙作为1个实测区，累计实测实量15个实测区。（2）当墙面长度小于3米，在同一墙面顶部和根部4个角中，选取左上及右下2个角按45度角斜放靠尺分别测量1次；2次测量值均作为判断该实测指标合格率的2个计算点。（3）当墙面长度大于3米，则同一墙面4个角任选两个方向各测量1次；同时在墙长度中间位置增加1次水平测量，在距离地面20cm左右的位置水平测2次；这5次实测值作为判断该实测指标合格率的5个计算点。（4）所选实测区墙面优先考虑有门窗、过道洞口的墙面，在各洞口45度斜交叉各测一次，作为新增实测指标合格率的2个计算点。1.2.5示例：1.3墙面垂直度（涂饰工程）1.3.1指标说明：反映层高范围涂饰墙体垂直的程度。评判标准：腻子已打磨或已上面漆为[0，3]mm；腻子未打磨为[0，4]mm。1.3.2测量工具：2米靠尺。1.3.3测量方法和数据记录：墙地面第一尺第三尺第二尺墙长小于3米时，此尺取消第四尺第五尺平整度测量示意(注:第四、五尺仅用于有门洞墙体）（1）每一面墙作为1个实测区，累计实测实量20个实测区。门洞口墙体垂直度为必测项。测量值主要反映涂饰墙体垂直度，应避开墙顶梁、柱子突出部位。（2）当墙长度小于3米时，同一面墙距两端头竖向阴阳角30cm位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度，这2个实测值分别作为判断该实测指标合格率的2个计算点。（3）当墙长度大于3米时，同一面墙距两端头竖向阴阳角30cm和墙体中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。这3个测量值分别作为判断该实测指标合格率的3个计算点。1.3.4示例：1.4顶棚(吊顶)水平度（涂饰工程）1.4.1指标说明：以综合反映同一房间顶棚（吊顶）的平整程度。评判标准：[0，10]mm。墙垂直度测量示意墙地面第二尺第一尺第三尺墙长小于3米时，此尺取消1.4.2测量工具：激光扫平仪、塔尺。1.4.3测量方法和数据记录：（1）每一个功能房间作为1个实测区，每户抽选1块顶板。（2）使用激光扫平仪，在实测板跨内打出一条水平基准线。同一实测区距顶棚天花线30cm处位置选取4个角点，以及板跨几何中心位选取1点，分别测量顶棚与水平基准线之间的5个垂直距离。以最高点为基准点，计算另外四点与最高点之间的差值，偏差值≤10mm时，该实测点合格；偏差值﹥10mm时，该实测点不合格。每间房间顶棚的5个检查数据作为5个样本点数，每超标一个点，记录为一个不合格点。1.4.4示例：1.5阴阳角（涂饰工程）1.5.1指标说明：反映层高范围内涂饰墙体阴阳角方正程度。顶板水平度测量示意(注:当吊顶仅周边设置时,图示第五点可取消,其余四点离墙距离可为吊顶宽度的一半)第五点房间第三点第二点第四点第一点评判标准：腻子已打磨或...
