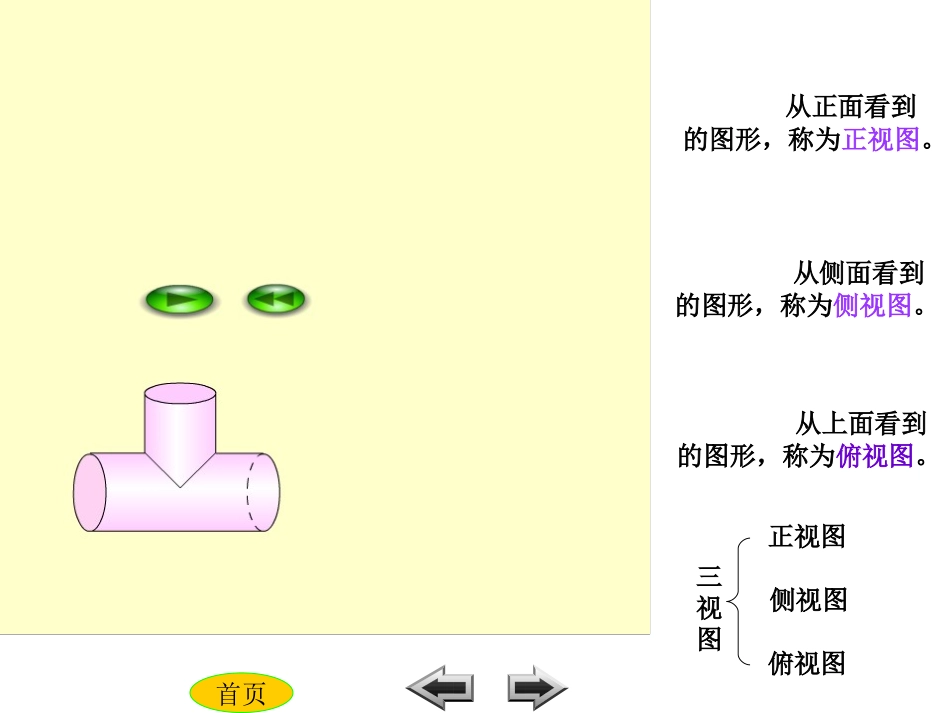

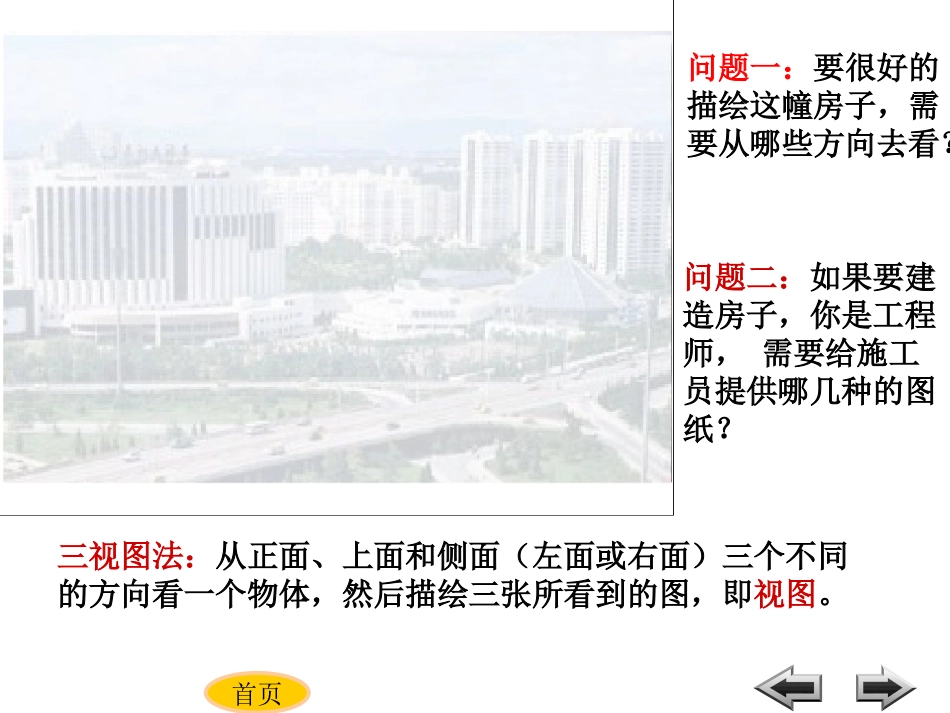

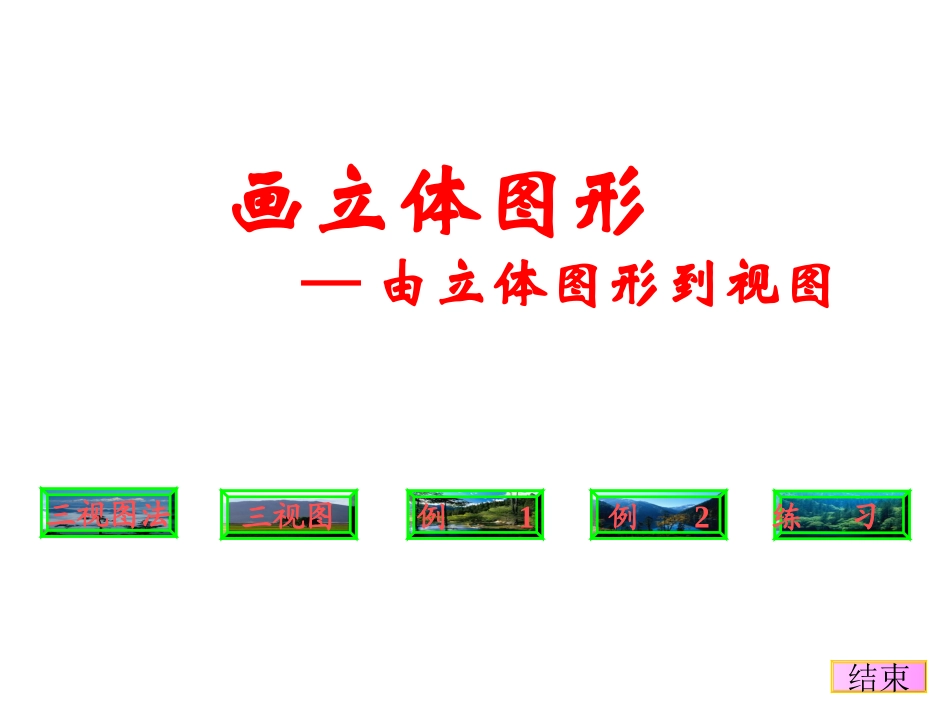

画立体图形—由立体图形到视图三视图法三视图例1例2练习结束问题二:如果要建造房子,你是工程师,需要给施工员提供哪几种的图纸?三视图法:从正面、上面和侧面(左面或右面)三个不同的方向看一个物体,然后描绘三张所看到的图,即视图。首页问题一:要很好的描绘这幢房子,需要从哪些方向去看?从正面看到的图形,称为正视图。从上面看到的图形,称为俯视图。从侧面看到的图形,称为侧视图。三视图正视图侧视图俯视图首页画出如图4.2.3和图4.2.4所示的正方形和圆柱的三视图。例14.2.34.2.4正视图左视图俯视图4.2.5解:如图4.2.5,正方体的三视图都是正方形。首页正视图左视图俯视图4.2.6如图4.2.6,圆柱的正视图和左视图都是长方形,俯视图是圆。首页画出如图4.2.7所示四棱锥的三视图。例2解:四棱锥的三视图如图4.2.8:正视图左视图俯视图4.2.74.2.8首页练习1、画出下列立体图形的三视图。2、指出左面三个平面图形是右面这个物体的三视图中的哪个视图。(((正视图)俯视图)左视图)首页作业正视图左视图俯视图返回正视图左视图俯视图返回右视图正视图左视图俯视图返回作业(1)复习题.习题精选返回首页
