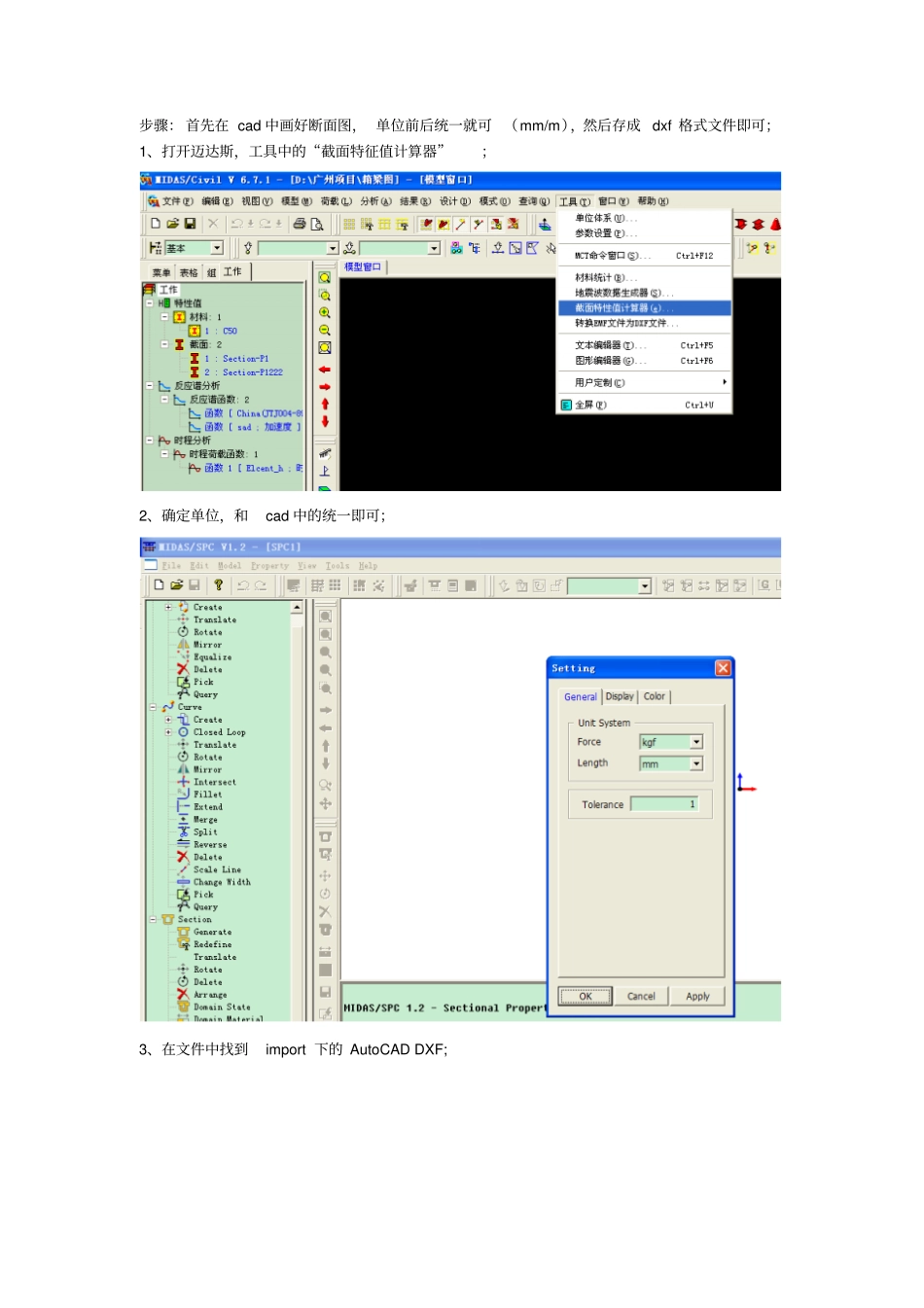

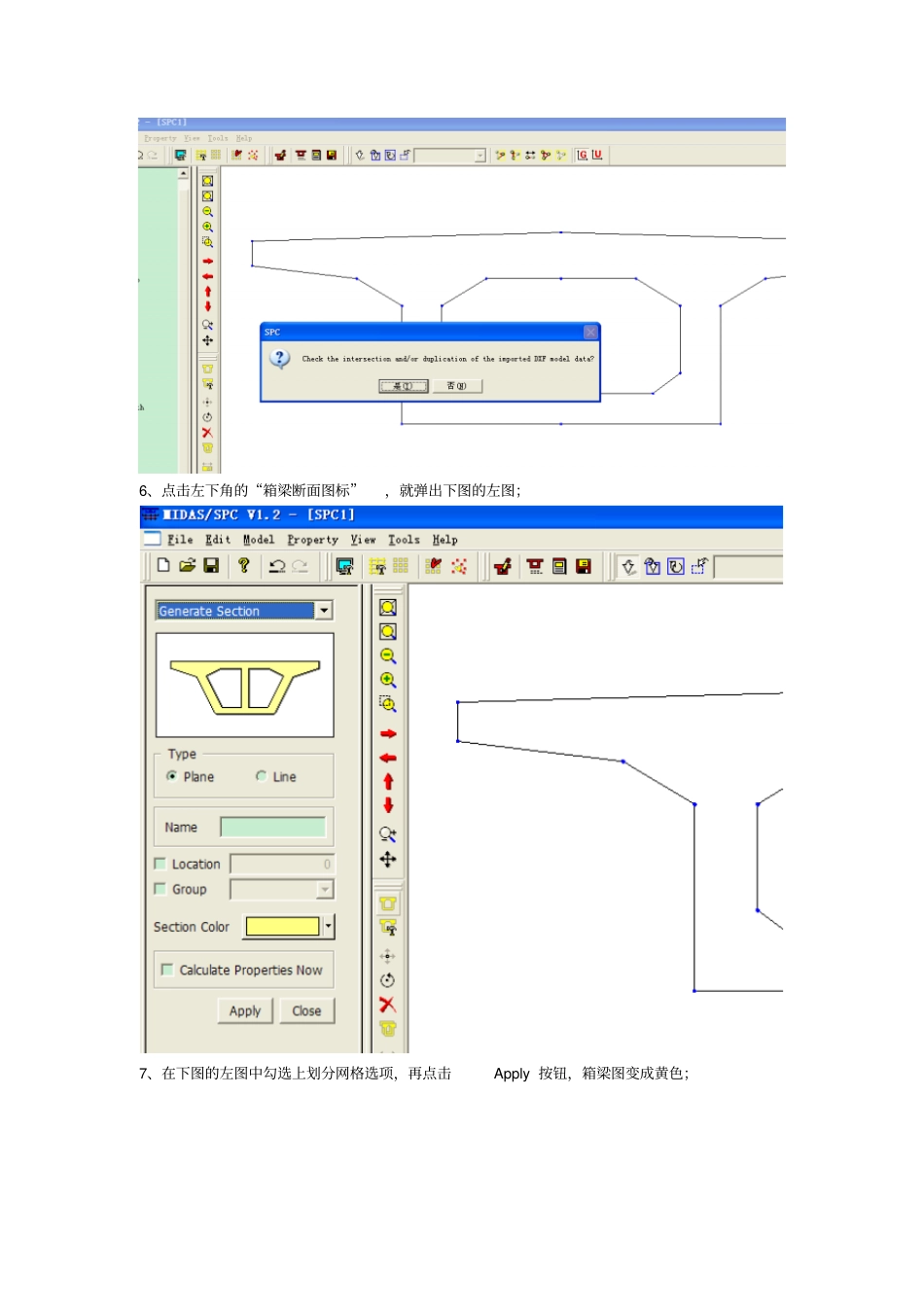

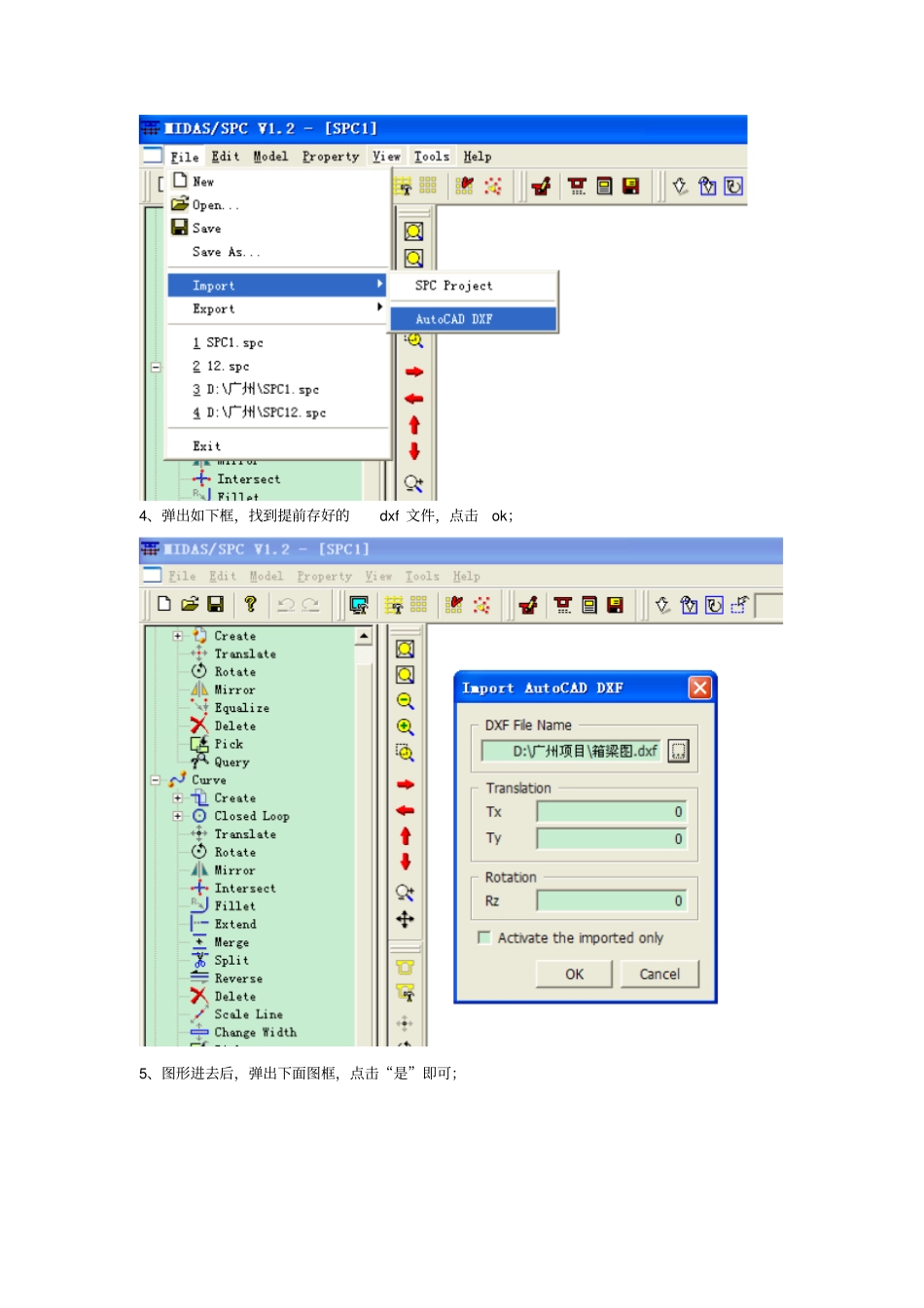

步骤：首先在cad中画好断面图，单位前后统一就可（mm/m），然后存成dxf格式文件即可；1、打开迈达斯，工具中的“截面特征值计算器”；2、确定单位，和cad中的统一即可；3、在文件中找到import下的AutoCADDXF;4、弹出如下框，找到提前存好的dxf文件，点击ok；5、图形进去后，弹出下面图框，点击“是”即可；6、点击左下角的“箱梁断面图标”，就弹出下图的左图；7、在下图的左图中勾选上划分网格选项，再点击Apply按钮，箱梁图变成黄色；8、点击左图标中的filename右边的图标，即弹出另存为图框，命名为88；9、点击左下角的的保存图标即可，如下两图；10、在截面中点击添加截面11、在PSC下拉表中找到带“问号（?）图标的箱梁图标”就弹出如下图标；12、点击图中的“从SPC中导入截面”，即弹出下图中的打开图标，找到名为88.,sec的文件；13、点击打开即弹出下图；14、点击确认就弹出下图；15、在上图中按照图纸输入“设计参数”中的t1、t2、bt、ht的值和“验算扭转用的厚度”值，再勾选上“剪切验算”中的所有勾，否则无法导入，将提示你截面尺寸错误；16、导入成功，就是3截面，如下图所示。
