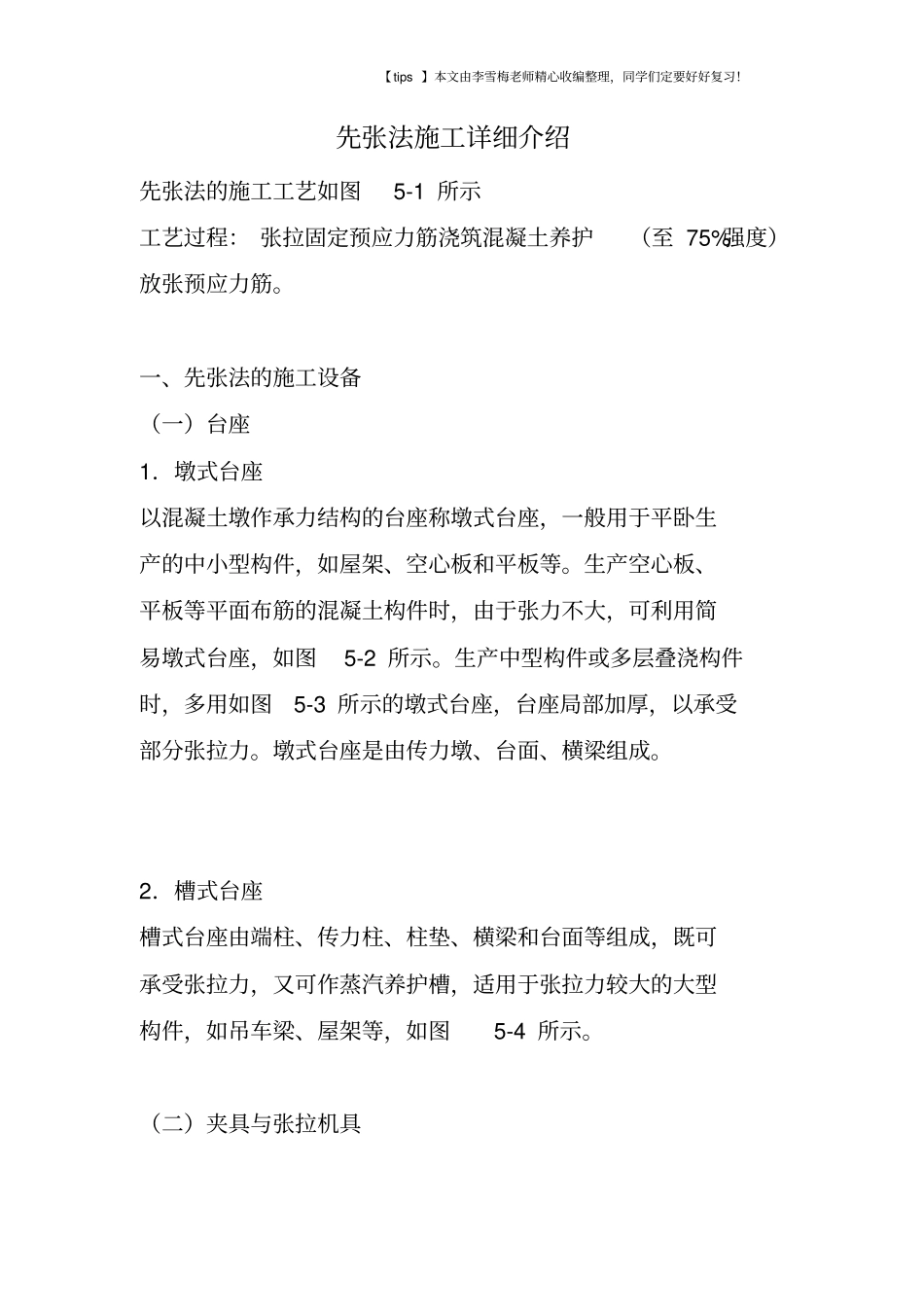

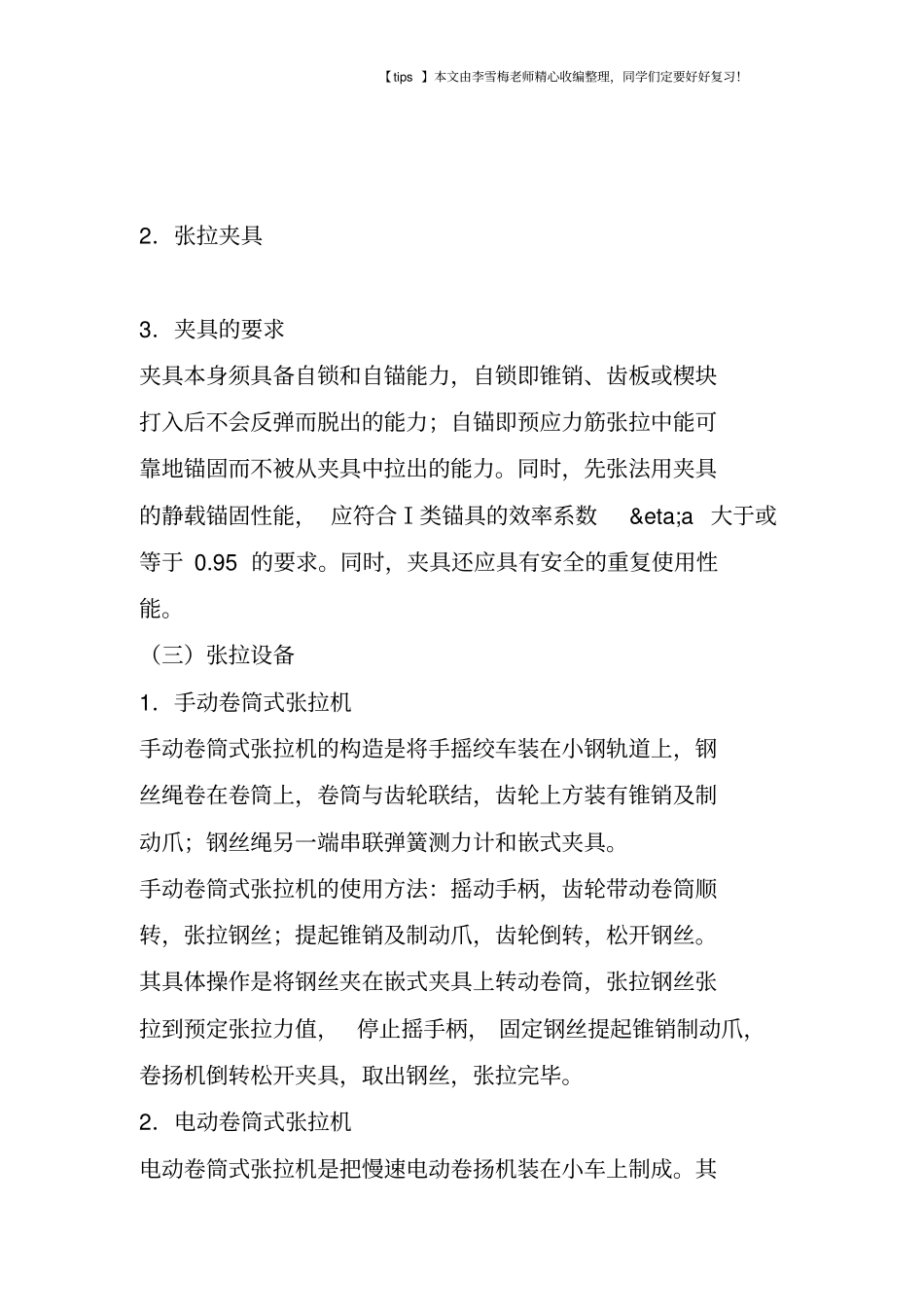

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！先张法施工详细介绍先张法的施工工艺如图5-1所示工艺过程：张拉固定预应力筋浇筑混凝土养护（至75%强度）放张预应力筋。一、先张法的施工设备（一）台座1．墩式台座以混凝土墩作承力结构的台座称墩式台座，一般用于平卧生产的中小型构件，如屋架、空心板和平板等。生产空心板、平板等平面布筋的混凝土构件时，由于张力不大，可利用简易墩式台座，如图5-2所示。生产中型构件或多层叠浇构件时，多用如图5-3所示的墩式台座，台座局部加厚，以承受部分张拉力。墩式台座是由传力墩、台面、横梁组成。2．槽式台座槽式台座由端柱、传力柱、柱垫、横梁和台面等组成，既可承受张拉力，又可作蒸汽养护槽，适用于张拉力较大的大型构件，如吊车梁、屋架等，如图5-4所示。（二）夹具与张拉机具【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！2．张拉夹具3．夹具的要求夹具本身须具备自锁和自锚能力，自锁即锥销、齿板或楔块打入后不会反弹而脱出的能力；自锚即预应力筋张拉中能可靠地锚固而不被从夹具中拉出的能力。同时，先张法用夹具的静载锚固性能，应符合Ⅰ类锚具的效率系数ηa大于或等于0.95的要求。同时，夹具还应具有安全的重复使用性能。（三）张拉设备1．手动卷筒式张拉机手动卷筒式张拉机的构造是将手摇绞车装在小钢轨道上，钢丝绳卷在卷筒上，卷筒与齿轮联结，齿轮上方装有锥销及制动爪；钢丝绳另一端串联弹簧测力计和嵌式夹具。手动卷筒式张拉机的使用方法：摇动手柄，齿轮带动卷筒顺转，张拉钢丝；提起锥销及制动爪，齿轮倒转，松开钢丝。其具体操作是将钢丝夹在嵌式夹具上转动卷筒，张拉钢丝张拉到预定张拉力值，停止摇手柄，固定钢丝提起锥销制动爪，卷扬机倒转松开夹具，取出钢丝，张拉完毕。2．电动卷筒式张拉机电动卷筒式张拉机是把慢速电动卷扬机装在小车上制成。其【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！优点是：张拉行程大，张拉速度快。可张拉直径3~5mm的钢丝。为了控制张拉力准确，张拉速度以1～2m/min为宜，张拉机与弹簧测力计配合使用时，宜装行程开关进行控制，使达到规定的张拉力时能自动停车。3．电动螺杆张拉机电动螺杆张拉机既可以张拉预应力钢筋也可以张拉预应力钢丝。它是由张拉螺杆、电动机、变速箱、测力装置，拉力架、承力架和张拉夹具等组成。最大张拉力为300～600kN，张拉行程为800mm，张拉速度2m/min，自重400Kg。为了便于工作和转移，将其装置在带轮的小车上，电动螺杆张拉机的示意图如图5-9所示。4．油压千斤顶油压千斤顶可张拉单根预应力筋或多根成组预应力筋。多根成组张拉时，可采用四横梁装置进行，见图5-10。二、先张法的施工工艺先张法施工工艺流程如图5-11所示。（一）预应力筋的张拉预应力筋张拉应根据设计要求进行。预应力筋的张拉有单根张拉和多根成组张拉，单根张拉所用设备构造简单，易于保证应力均匀，但生产效率低，而且对预应力筋过密或间距不【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！够大时，张拉和锚固较困难。张拉控制应力：张拉时的控制应力应按设计规定。最大张拉控制应力不得超过表5-1的规定。1．张拉程序预应力筋的张拉程序：第一种张拉程序中，超张拉5％并持荷2min，其目的是为了在高应力状态下加速预应力松弛早期发展，以减少应力松弛引起的预应力损失。第二种张拉程序中，超张拉3％，其目的是为了弥补预应力筋的松弛损失，这种张拉程序施工简单，一般多被采用。以上两种张拉程序是等效的，可根据构件类型、预应力筋与锚具种类、张拉方法、施工速度等选用。第二种张拉程序，超张拉3%是为了弥补应力松弛引起的损失，根据国家建委建研院常温下钢筋松弛性能的试验研究一次张拉05σcon，比超张拉持荷再回到控制应力01.05σcon5σcon（持荷2min）应力松弛大2～3%，因此，一次张拉到1.035σcon后锚固，是同样可以达到减少松弛效果的。且这种张拉程序施工简便，一般应用较广。2．张拉力根据设计的张拉控制应力σcon、预应力筋的截面积Ap和张拉程序中所规定的超张拉系数m，即可求出预应...
