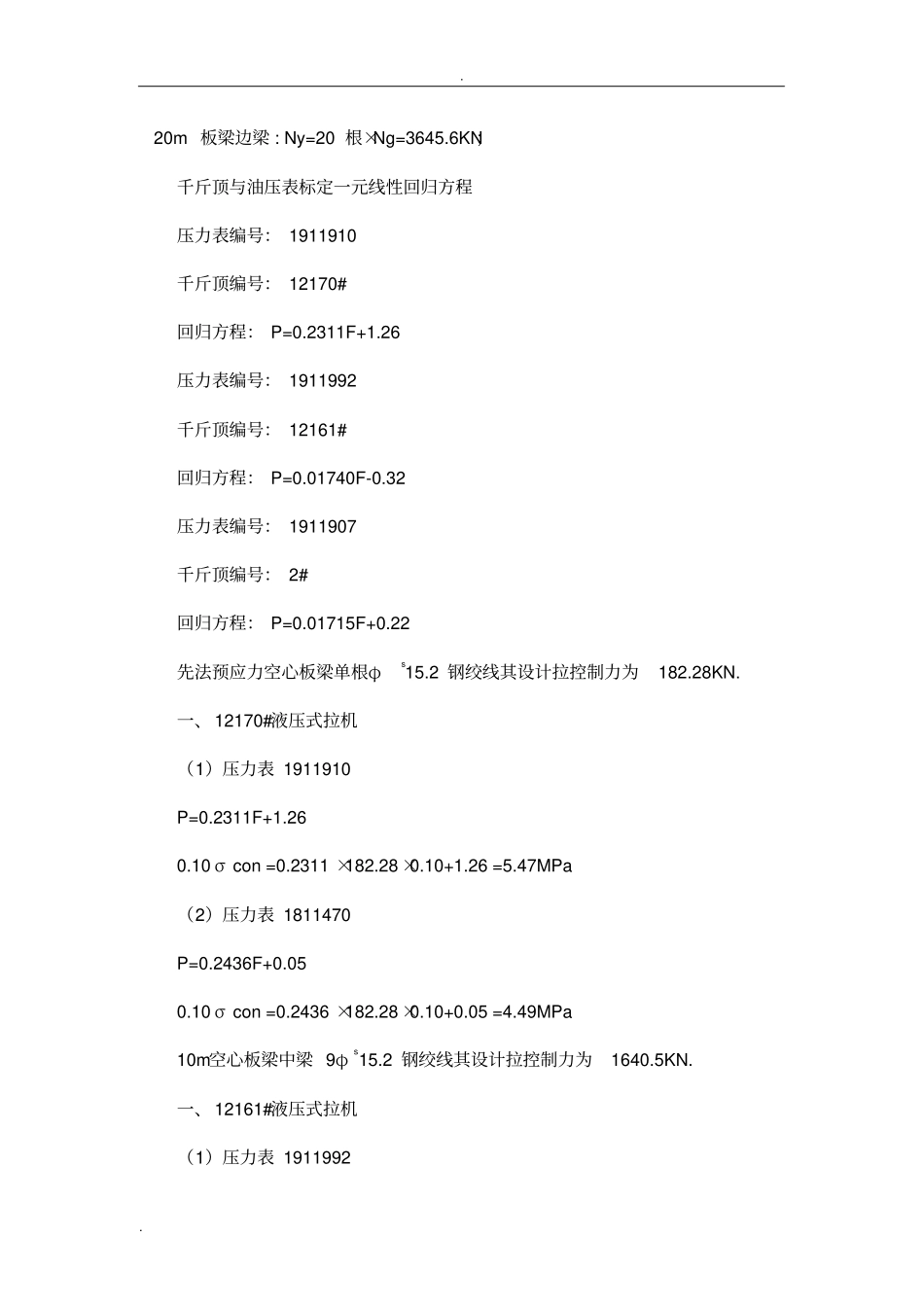

..济乐高速公路5标先法空心板梁拉参数计算根据空心板梁钢绞线理论伸长值及最大拉力应以《桥规》为计算依据,原则上不采用超拉。当拉到100%控制力时,持荷5分钟,在控制力稳定后进行锚固,若出现压力表回走情况,将重新拉到控制应力,直到稳定为止。现将拉控制程序说明如下:一、拉理论伸长量计算根据2011年《桥规》要求,先法采用一端拉,另一端固定,其中预应力钢筋拉控制应力为0.70fpk=1302Mpa,即可达到纲绞线强度的70%;根据出厂材质报告可知弹性模量Ep=195Gpa;先法拉程序:0σ。(拟采用σ。=0.25σcon0.5σcon1.0σcon)σcon(持荷5分钟锚固),拉采用双控,以拉力为主,伸长量容许误差小于±6%。理论伸长量计算公式:△L=P*L/Ap*Ep式中:P——设计拉力(N)L——拉钢绞线长度(cm)Ap——钢绞线截面面积(mm2)Ep——钢绞线弹性模量(N/mm2)对于本预制梁场:P=1860*70%*Ap=1302Ap(1)10M、13M空心板梁:钢绞线下料长度L=103(台座)-0.65(拉端)–2(锚固端)=100.35m..Ap=140mm2Ep=195Gpa△L=P*L/Ap*Ep=1302Ap*100.35/Ap*195=670mm(2)16M、20M空心板梁:钢绞线下料长度L=89(台座)–1.6(拉端)-1(锚固端)=86.4mAp=140mm2Ep=195Gpa△L=P*L/Ap*Ep=1302Ap*86.4/Ap*195=577mm伸长值相对误差计算相对误差=(实测值-理论值)/理论值,按±6%控制,10M、13M空心板梁预应力筋实测值合格围:630~710mm;16M、20M空心板梁预应力筋实测值合格围:543~611mm;二、先法预应力空心板梁拉油压表读数计算式拉控制应力σcon=0.7fpk=1302MPa,单根钢绞线控制拉力Ng=σcon×Ap=182.28KN,整体控制拉力为:10m板梁中梁:Ny=9根×Ng=1640.5KN;10m板梁边梁:Ny=11根×Ng=2005KN;13m板梁中梁:Ny=12根×Ng=2187.3KN;13m板梁边梁:Ny=13根×Ng=2369.6KN;16m板梁中梁:Ny=14根×Ng=2551.9KN;16m板梁边梁:Ny=16根×Ng=2916.5KN;20m板梁中梁:Ny=18根×Ng=3281KN;..20m板梁边梁:Ny=20根×Ng=3645.6KN;千斤顶与油压表标定一元线性回归方程压力表编号:1911910千斤顶编号:12170#回归方程:P=0.2311F+1.26压力表编号:1911992千斤顶编号:12161#回归方程:P=0.01740F-0.32压力表编号:1911907千斤顶编号:2#回归方程:P=0.01715F+0.22先法预应力空心板梁单根φs15.2钢绞线其设计拉控制力为182.28KN.一、12170#液压式拉机(1)压力表1911910P=0.2311F+1.260.10σcon=0.2311×182.28×0.10+1.26=5.47MPa(2)压力表1811470P=0.2436F+0.050.10σcon=0.2436×182.28×0.10+0.05=4.49MPa10m空心板梁中梁9φs15.2钢绞线其设计拉控制力为1640.5KN.一、12161#液压式拉机(1)压力表1911992..P=0.01740F-0.320.25σcon=0.01740×1640.5÷2×0.25-0.32=3.24MPa0.5σcon=0.01740×1640.5÷2×0.5-0.32=6.81MPa1.0σcon=0.01740×1640.5÷2×1.0-0.32=13.95MPa(2)压力表1#P=0.01774F+1.010.25σcon=0.01774×1640.5÷2×0.25+1.01=4.64MPa0.5σcon=0.01774×1640.5÷2×0.5+1.01=8.28MPa1.0σcon=0.01774×1640.5÷2×1.0+1.01=15.56MPa二、2#液压式拉机(1)压力表1911907P=0.01715F+0.220.25σcon=0.01715×1640.5÷2×0.25+0.22=3.73MPa0.5σcon=0.01715×1640.5÷2×0.5+0.22=7.25MPa1.0σcon=0.01715×1640.5÷2×1.0+0.22=14.28MPa(2)压力表1811417P=0.01829F+0.080.25σcon=0.01829×1640.5÷2×0.25+0.08=3.83MPa0.5σcon=0.01829×1640.5÷2×0.5+0.08=7.58MPa1.0σcon=0.01829×1640.5÷2×1.0+0.08=15.08MPa10m空心板梁边梁11φs15.2钢绞线其设计拉控制力为2005KN.一、12161#液压式拉机..(1)压力表1911992P=0.01740F-0.320.25σcon=0.01740×2005÷2×0.25-0.32=4.04MPa0.5σcon=0.01740×2005÷2×0.5-0.32=8.4MPa1.0σcon=0.01740×2005÷2×1.0-0.32=17.12MPa(2)压力表1#P=0.01774F+1.010.25σcon=0.01774×2005÷2×0.25+1.01=5.45MPa0.5σcon=0.01774×2005÷2×0.5+1.01=9.9MPa1.0σcon=0.01774×2005÷2×1.0+1.01=18.79MPa二、2#液压式拉机(1)压力表1911907P=0.01715F+0.220.25σcon=0.01715×2005÷2×0.25+0.22=4.51MPa0.5σcon=0.01715×2005÷2×0.5+0.22=8.81MPa1.0σcon=0....
