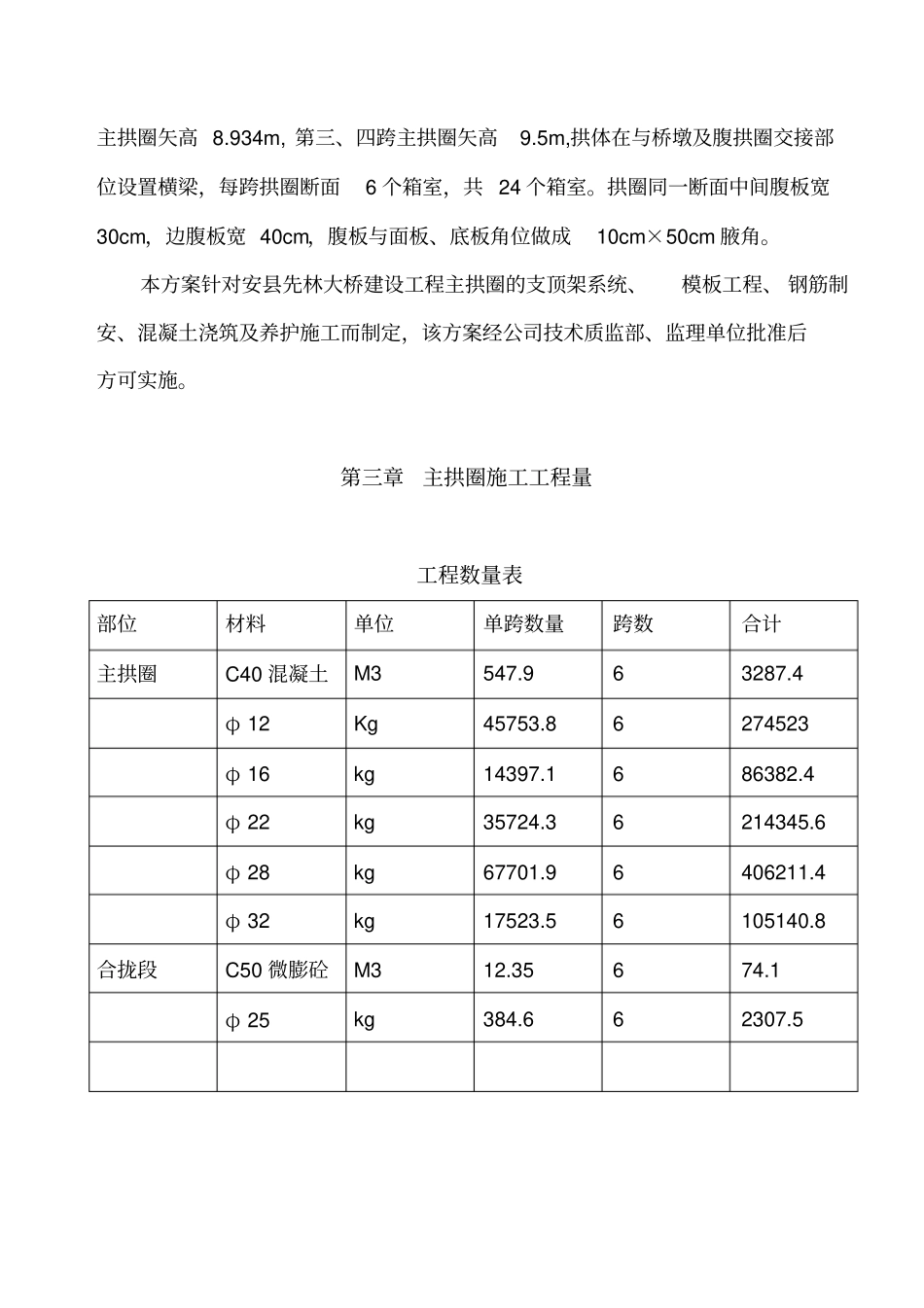

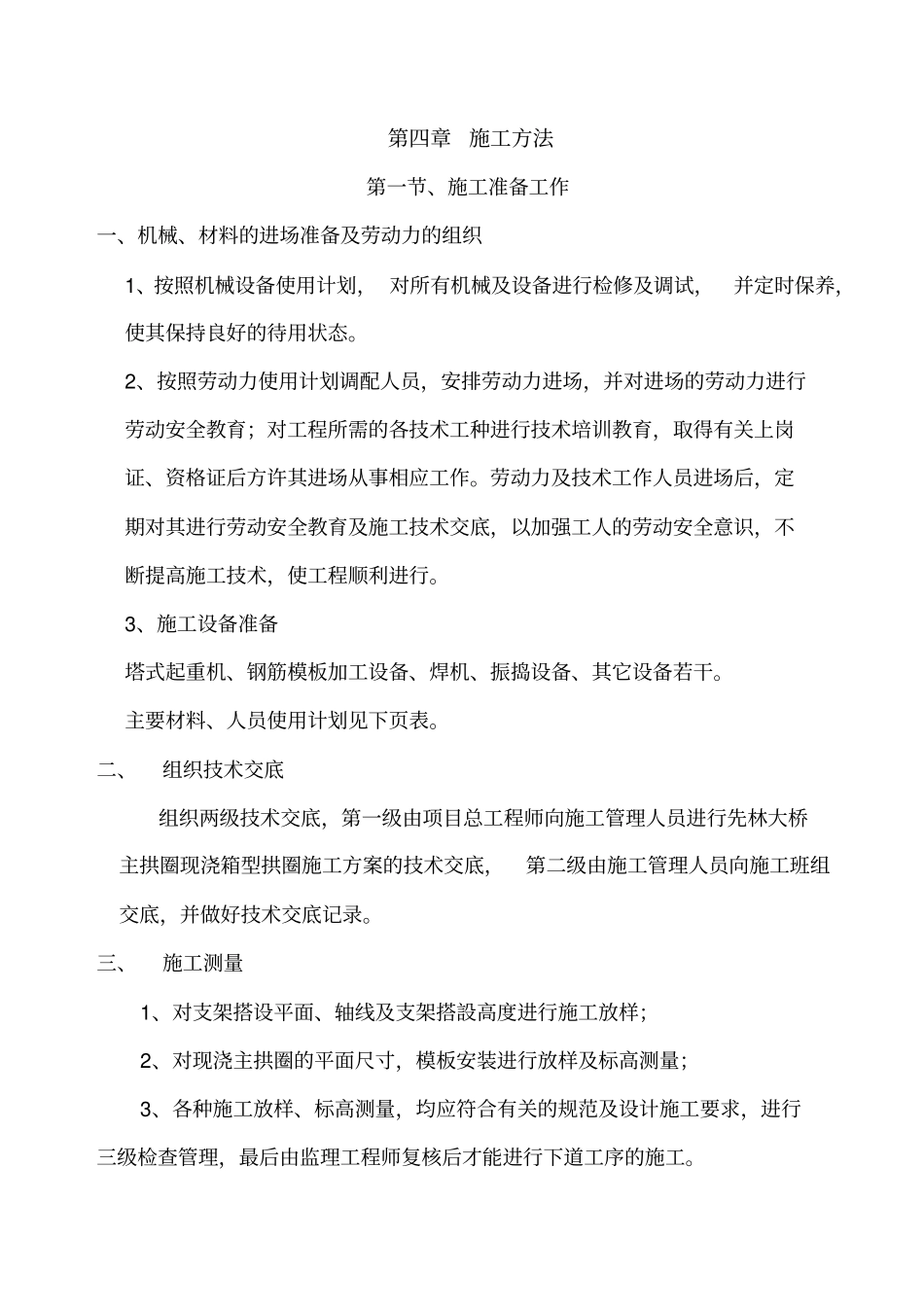

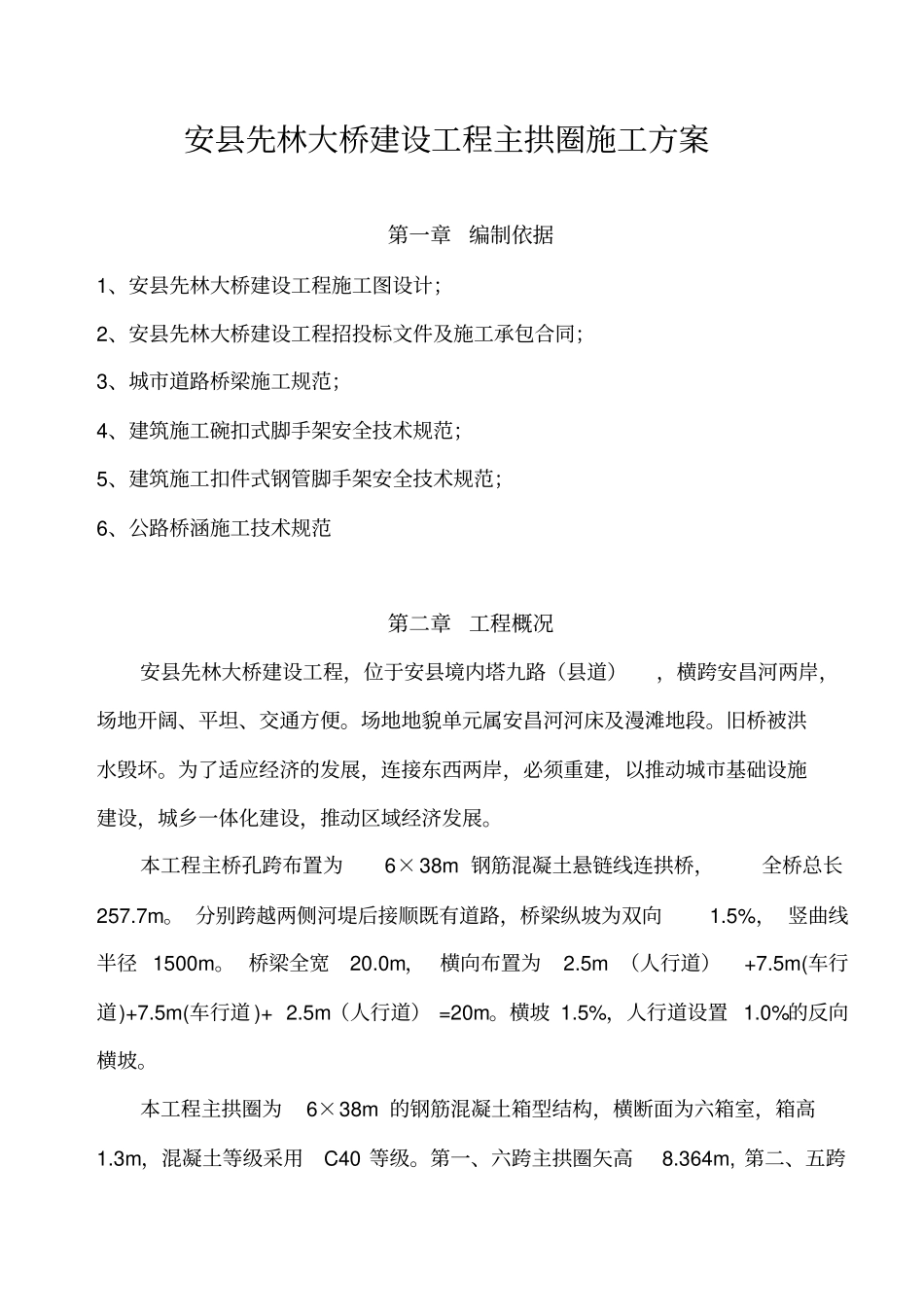

安县先林大桥建设工程主拱圈施工方案第一章编制依据1、安县先林大桥建设工程施工图设计；2、安县先林大桥建设工程招投标文件及施工承包合同；3、城市道路桥梁施工规范；4、建筑施工碗扣式脚手架安全技术规范；5、建筑施工扣件式钢管脚手架安全技术规范；6、公路桥涵施工技术规范第二章工程概况安县先林大桥建设工程，位于安县境内塔九路（县道），横跨安昌河两岸，场地开阔、平坦、交通方便。场地地貌单元属安昌河河床及漫滩地段。旧桥被洪水毁坏。为了适应经济的发展，连接东西两岸，必须重建，以推动城市基础设施建设，城乡一体化建设，推动区域经济发展。本工程主桥孔跨布置为6×38m钢筋混凝土悬链线连拱桥，全桥总长257.7m。分别跨越两侧河堤后接顺既有道路，桥梁纵坡为双向1.5%，竖曲线半径1500m。桥梁全宽20.0m，横向布置为2.5m（人行道）+7.5m(车行道)+7.5m(车行道)+2.5m（人行道）=20m。横坡1.5%，人行道设置1.0%的反向横坡。本工程主拱圈为6×38m的钢筋混凝土箱型结构，横断面为六箱室，箱高1.3m，混凝土等级采用C40等级。第一、六跨主拱圈矢高8.364m,第二、五跨主拱圈矢高8.934m,第三、四跨主拱圈矢高9.5m,拱体在与桥墩及腹拱圈交接部位设置横梁，每跨拱圈断面6个箱室，共24个箱室。拱圈同一断面中间腹板宽30cm，边腹板宽40cm，腹板与面板、底板角位做成10cm×50cm腋角。本方案针对安县先林大桥建设工程主拱圈的支顶架系统、模板工程、钢筋制安、混凝土浇筑及养护施工而制定，该方案经公司技术质监部、监理单位批准后方可实施。第三章主拱圈施工工程量工程数量表部位材料单位单跨数量跨数合计主拱圈C40混凝土M3547.963287.4φ12Kg45753.86274523φ16kg14397.1686382.4φ22kg35724.36214345.6φ28kg67701.96406211.4φ32kg17523.56105140.8合拢段C50微膨砼M312.35674.1φ25kg384.662307.5第四章施工方法第一节、施工准备工作一、机械、材料的进场准备及劳动力的组织1、按照机械设备使用计划，对所有机械及设备进行检修及调试，并定时保养，使其保持良好的待用状态。2、按照劳动力使用计划调配人员，安排劳动力进场，并对进场的劳动力进行劳动安全教育；对工程所需的各技术工种进行技术培训教育，取得有关上岗证、资格证后方许其进场从事相应工作。劳动力及技术工作人员进场后，定期对其进行劳动安全教育及施工技术交底，以加强工人的劳动安全意识，不断提高施工技术，使工程顺利进行。3、施工设备准备塔式起重机、钢筋模板加工设备、焊机、振捣设备、其它设备若干。主要材料、人员使用计划见下页表。二、组织技术交底组织两级技术交底，第一级由项目总工程师向施工管理人员进行先林大桥主拱圈现浇箱型拱圈施工方案的技术交底，第二级由施工管理人员向施工班组交底，并做好技术交底记录。三、施工测量1、对支架搭设平面、轴线及支架搭設高度进行施工放样；2、对现浇主拱圈的平面尺寸，模板安装进行放样及标高测量；3、各种施工放样、标高测量，均应符合有关的规范及设计施工要求，进行三级检查管理，最后由监理工程师复核后才能进行下道工序的施工。4、施工过程中保护好各种有关的测量点，并经常进行检查，如发现测量网点及其它测量点有变动或下沉，应及时进行检测、分析。5、布置沉降观测点，在施工过程中监控支顶系统及模板的沉降情况，及时进行检测、分析。附表：1、主要材料需要量计划：材料名称品种规格需要量使用部位供应时间单位数量钢筋Ⅱ级t1100主拱圈2011.8.15~2012.3.30混凝土C50微膨m374.1主拱圈2011.1.25~2012.3.30支架管件Φ48m162000支顶架2011.9.20~2011.12.30混凝土C40m33287主拱圈2011.10.20~2012.3.30预埋钢板180X500块192合拢段2011.10.20~2012.3.30木枋10cm*10cmm3240支顶架2011.10.20~2012.3.30上漆胶合板1.8cmM211000主拱圈2011.10.20~2012.3.30顶托个10400支顶架2011.10.20~2012.3.30底托个10400支顶架2011.10.1~2012.1.302、主要人力投入计划表：2011-1011122012-123456项目部121212121212121212木工153535353535352525钢筋工202535353535252510砼工151520202020201010杂工888888888架子工2020202020205530合计901151301301301301208595四、混凝...
