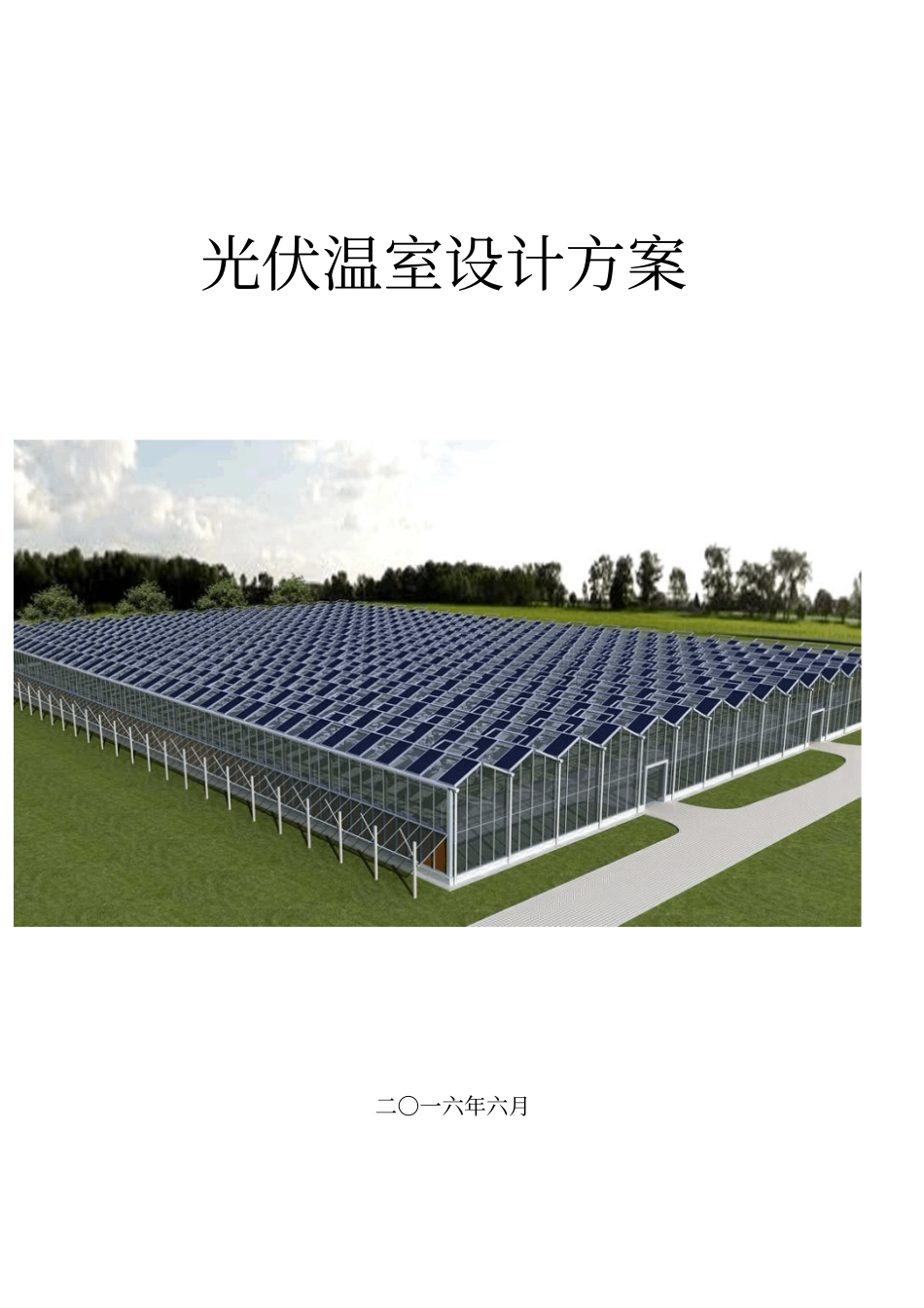

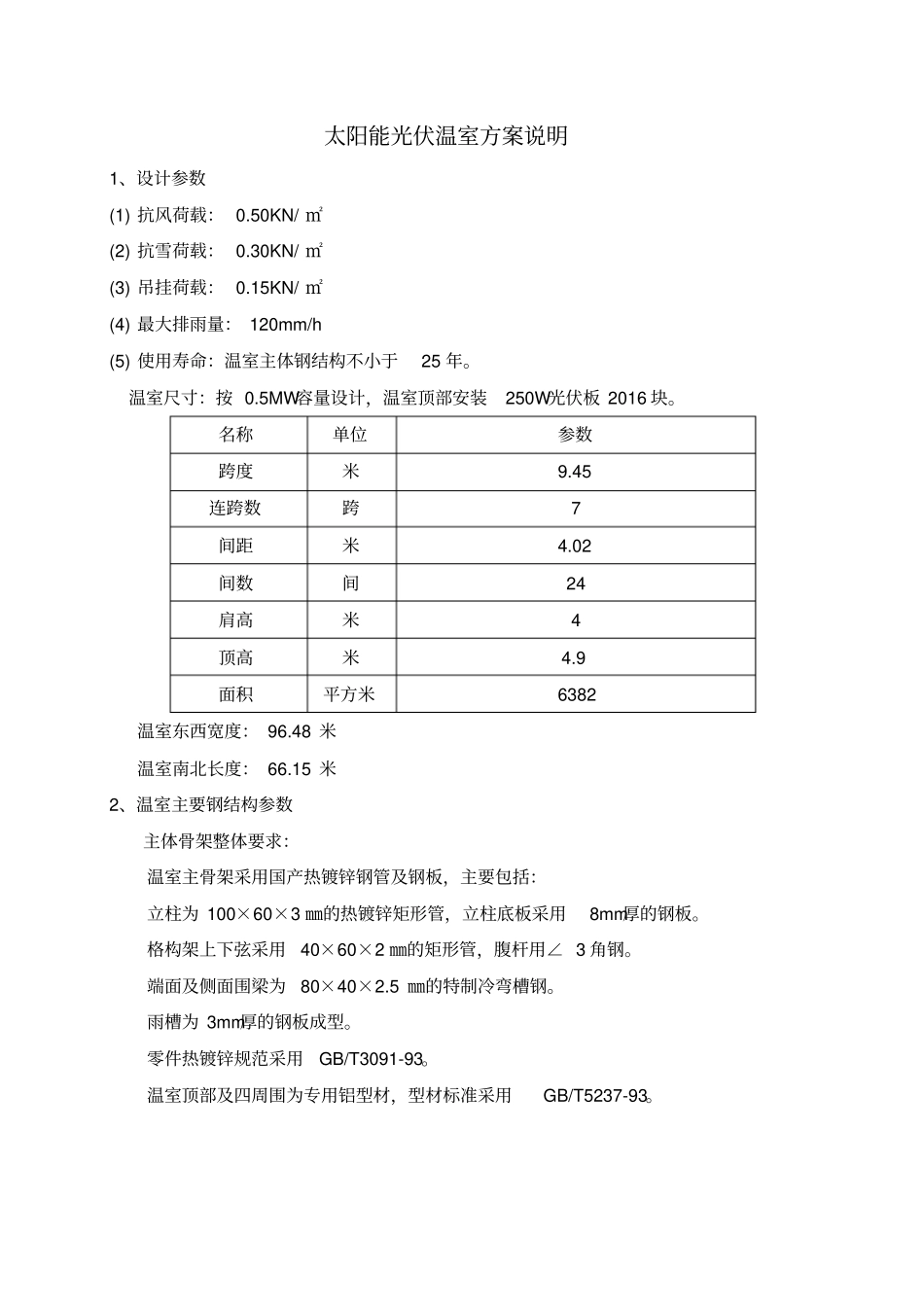

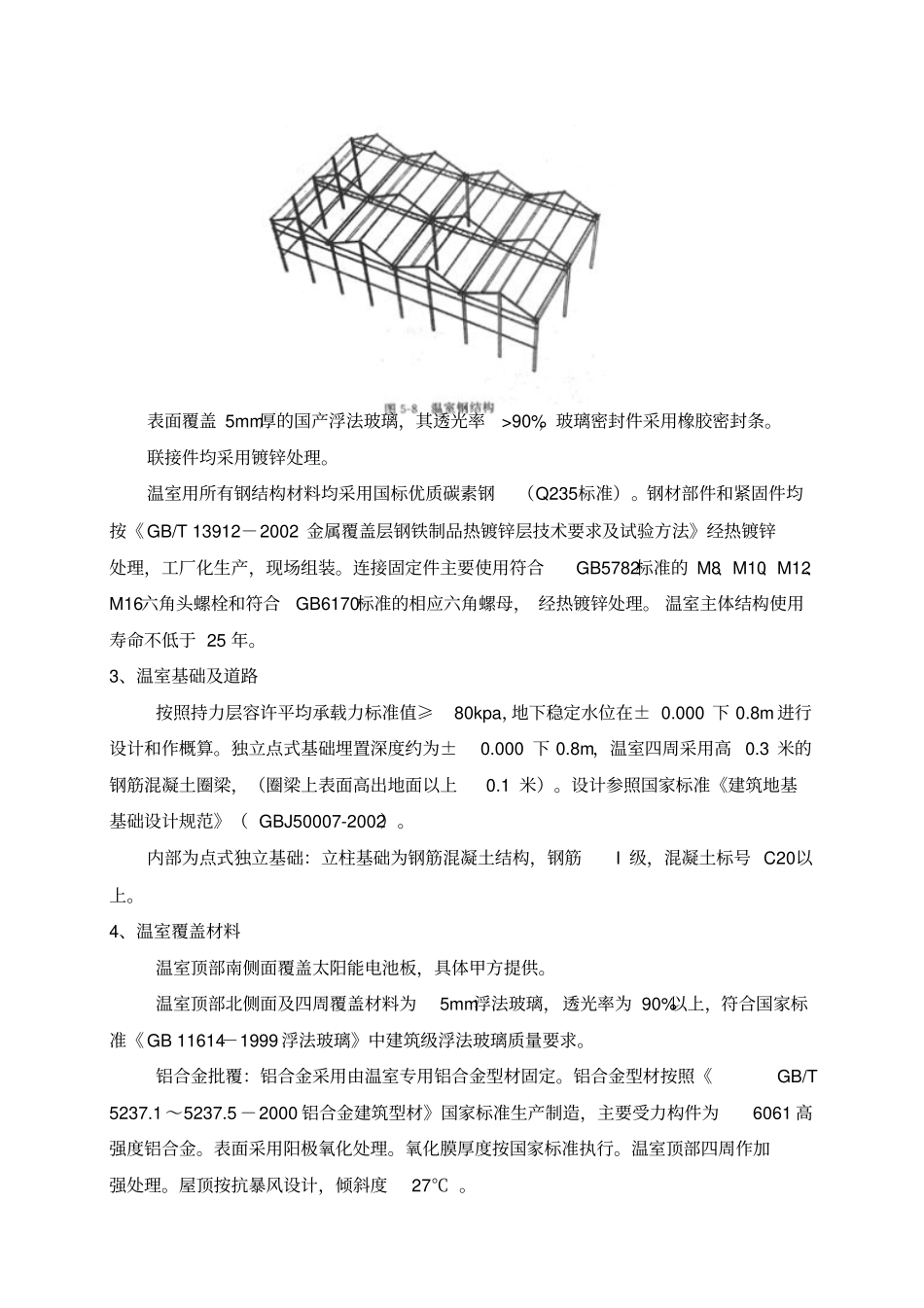

光伏温室设计方案二〇一六年六月太阳能光伏温室方案说明1、设计参数(1)抗风荷载：0.50KN/㎡(2)抗雪荷载：0.30KN/㎡(3)吊挂荷载：0.15KN/㎡(4)最大排雨量：120mm/h(5)使用寿命：温室主体钢结构不小于25年。温室尺寸：按0.5MW容量设计，温室顶部安装250W光伏板2016块。名称单位参数跨度米9.45连跨数跨7间距米4.02间数间24肩高米4顶高米4.9面积平方米6382温室东西宽度：96.48米温室南北长度：66.15米2、温室主要钢结构参数主体骨架整体要求：温室主骨架采用国产热镀锌钢管及钢板，主要包括：立柱为100×60×3㎜的热镀锌矩形管，立柱底板采用8mm厚的钢板。格构架上下弦采用40×60×2㎜的矩形管，腹杆用∠3角钢。端面及侧面围梁为80×40×2.5㎜的特制冷弯槽钢。雨槽为3mm厚的钢板成型。零件热镀锌规范采用GB/T3091-93。温室顶部及四周围为专用铝型材，型材标准采用GB/T5237-93。表面覆盖5mm厚的国产浮法玻璃，其透光率>90%，玻璃密封件采用橡胶密封条。联接件均采用镀锌处理。温室用所有钢结构材料均采用国标优质碳素钢（Q235标准）。钢材部件和紧固件均按《GB/T13912－2002金属覆盖层钢铁制品热镀锌层技术要求及试验方法》经热镀锌处理，工厂化生产，现场组装。连接固定件主要使用符合GB5782标准的M8、M10、M12、M16六角头螺栓和符合GB6170标准的相应六角螺母，经热镀锌处理。温室主体结构使用寿命不低于25年。3、温室基础及道路按照持力层容许平均承载力标准值≥80kpa，地下稳定水位在±0.000下0.8m进行设计和作概算。独立点式基础埋置深度约为±0.000下0.8m，温室四周采用高0.3米的钢筋混凝土圈梁，（圈梁上表面高出地面以上0.1米）。设计参照国家标准《建筑地基基础设计规范》（GBJ50007-2002）。内部为点式独立基础：立柱基础为钢筋混凝土结构，钢筋I级，混凝土标号C20以上。4、温室覆盖材料温室顶部南侧面覆盖太阳能电池板，具体甲方提供。温室顶部北侧面及四周覆盖材料为5mm浮法玻璃，透光率为90%以上，符合国家标准《GB11614－1999浮法玻璃》中建筑级浮法玻璃质量要求。铝合金批覆：铝合金采用由温室专用铝合金型材固定。铝合金型材按照《GB/T5237.1～5237.5－2000铝合金建筑型材》国家标准生产制造，主要受力构件为6061高强度铝合金。表面采用阳极氧化处理。氧化膜厚度按国家标准执行。温室顶部四周作加强处理。屋顶按抗暴风设计，倾斜度27℃。密封橡胶条：玻璃与铝合金型材之间的密封胶条采用专业抗老化的密封橡胶条，不容易老化，密封性强，保温性能好。5、齿轮齿条内遮阳系统该系统安装锁定在桁架的上弦，行程约3.88m。这一系统在白天提供遮荫降温，在寒冷的晚上可减少热量损失，还可起到控制湿度的作用。该系统由以下部分组成：拉幕梁、减速电机、电机安装底座、链型连轴器、齿条、齿轮副、推拉杆、齿条-推杆接头、驱动轴、驱动轴焊接头、推杆支撑滚轮、幕布牵引型材、推杆-牵引型材连接卡、不锈钢卡、紧线器、托压幕线、幕布等。5.1技术性能行程：3.88m运行速度：0.36m/min单程运行时间：10.8min电源：380V、三相、50HZ电机功率：0.55KW5.2传动部分（1）齿条副选用国产拉幕专用A型齿条副，质量可靠、运行平稳，齿条间距4米。（2）传动部分由减速电机及配件组成，通过减速电机及与之相连的传动轴输出动力。（3）减速电机：选用国产减速电机,输出扭矩400NM，工作稳定可靠。（4）传动轴采用国标φ33.3×3的热镀锌钢管，中部通过链型联轴器与电机相连，其余部分与齿条副/齿条座（均布）相连，通过齿条副将驱动轴的圆周运动转换为均匀的直线运动。（5）推拉杆采用φ32×1.5的热镀锌钢管，每根齿条连接1列，方向与屋脊的方向一致。纵向与温室长度基本相等。与推拉杆连接的驱动幕杆为专用铝型材，沿跨度方向横向布置，带动幕布开闭，使幕布在运行中平展美观。5.3幕线与幕布此遮阳幕系统为托/压幕线系统，即遮阳幕安装时位于托幕线和压幕线之间，托幕线承担全部遮阳幕的重量，压幕线防止幕被风吹起或幕布收拢时重叠过高，一般托/压幕线上下间距50mm。遮阳幕布推荐采用宝农产的铝箔保温遮阳网，幅宽4.2m。遮阳率65％，节能率62％，保质期5年。幕线选用透明聚酯幕线，抗拉强度大、变...
