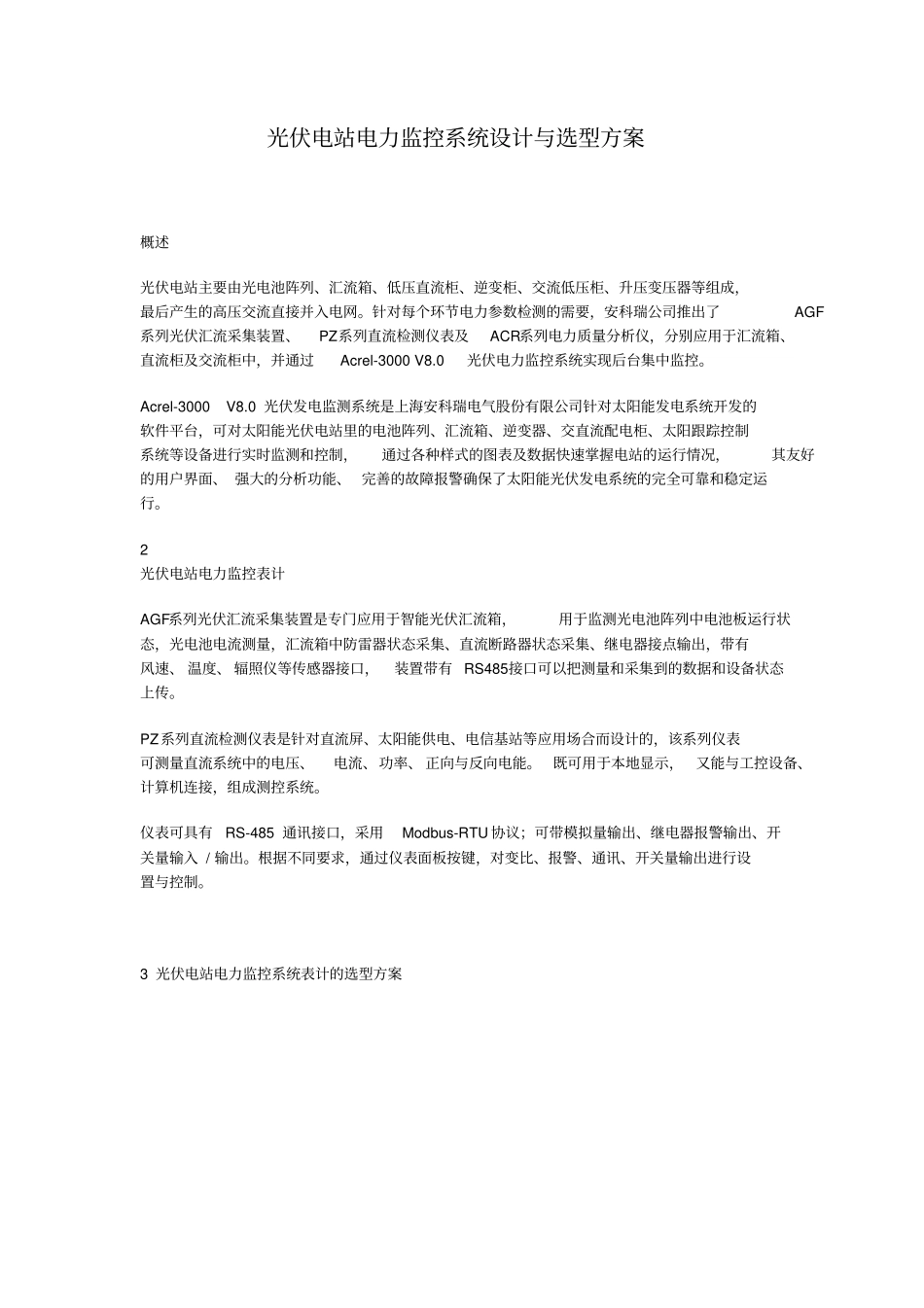

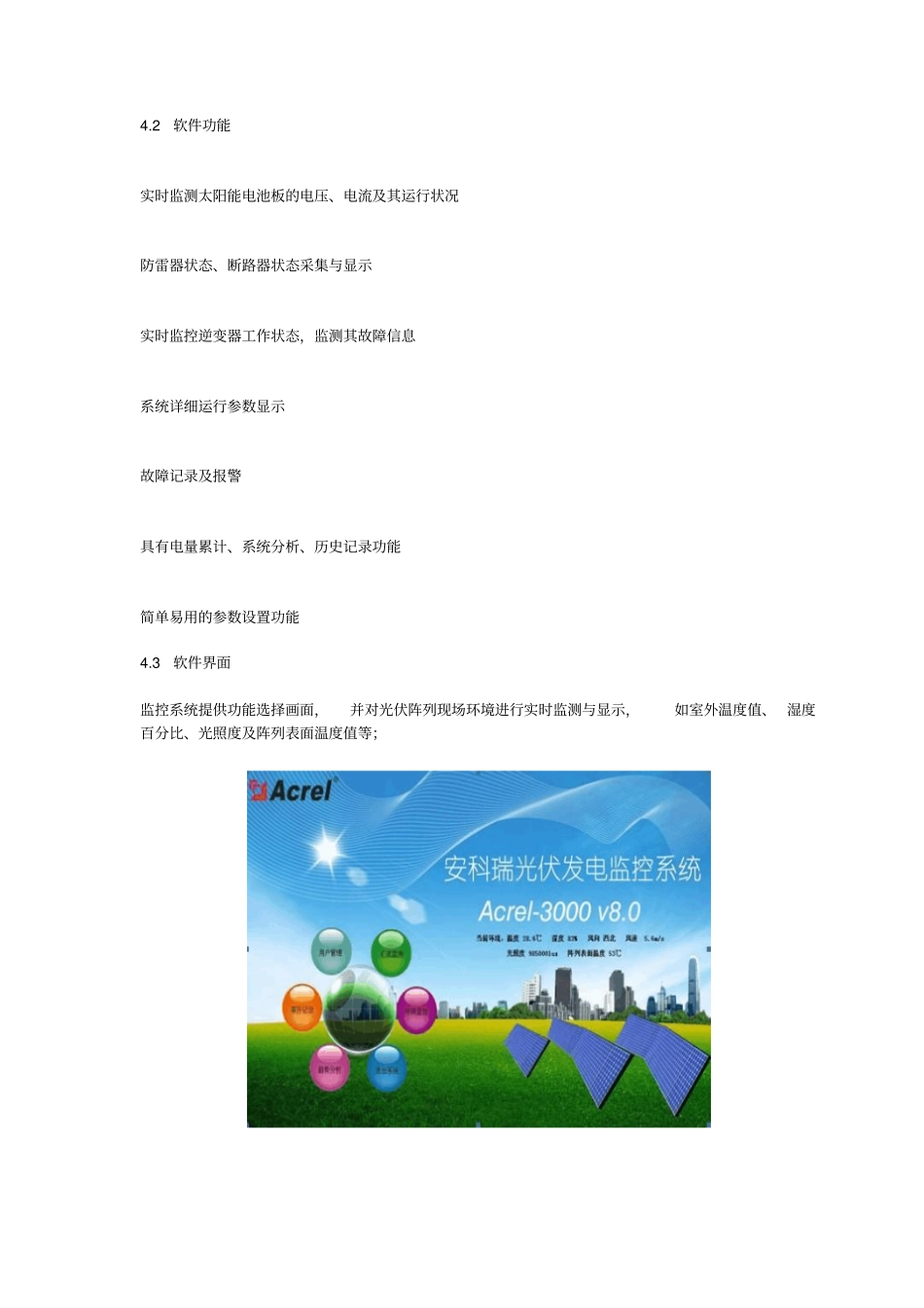

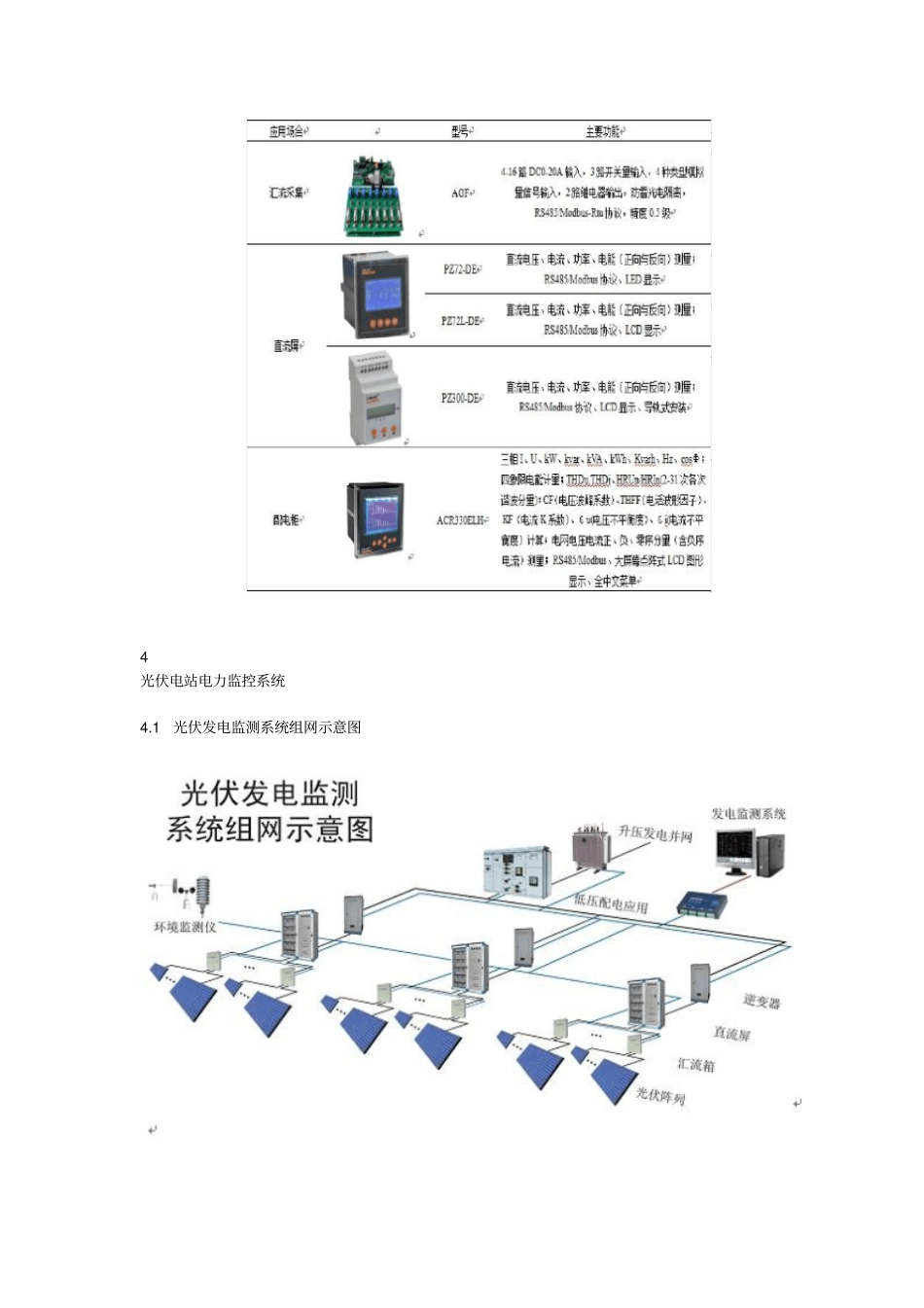

光伏电站电力监控系统设计与选型方案概述光伏电站主要由光电池阵列、汇流箱、低压直流柜、逆变柜、交流低压柜、升压变压器等组成，最后产生的高压交流直接并入电网。针对每个环节电力参数检测的需要，安科瑞公司推出了AGF系列光伏汇流采集装置、PZ系列直流检测仪表及ACR系列电力质量分析仪，分别应用于汇流箱、直流柜及交流柜中，并通过Acrel-3000V8.0光伏电力监控系统实现后台集中监控。Acrel-3000V8.0光伏发电监测系统是上海安科瑞电气股份有限公司针对太阳能发电系统开发的软件平台，可对太阳能光伏电站里的电池阵列、汇流箱、逆变器、交直流配电柜、太阳跟踪控制系统等设备进行实时监测和控制，通过各种样式的图表及数据快速掌握电站的运行情况，其友好的用户界面、强大的分析功能、完善的故障报警确保了太阳能光伏发电系统的完全可靠和稳定运行。2光伏电站电力监控表计AGF系列光伏汇流采集装置是专门应用于智能光伏汇流箱，用于监测光电池阵列中电池板运行状态，光电池电流测量，汇流箱中防雷器状态采集、直流断路器状态采集、继电器接点输出，带有风速、温度、辐照仪等传感器接口，装置带有RS485接口可以把测量和采集到的数据和设备状态上传。PZ系列直流检测仪表是针对直流屏、太阳能供电、电信基站等应用场合而设计的，该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。仪表可具有RS-485通讯接口，采用Modbus-RTU协议；可带模拟量输出、继电器报警输出、开关量输入/输出。根据不同要求，通过仪表面板按键，对变比、报警、通讯、开关量输出进行设置与控制。3光伏电站电力监控系统表计的选型方案4光伏电站电力监控系统4.1光伏发电监测系统组网示意图4.2软件功能实时监测太阳能电池板的电压、电流及其运行状况防雷器状态、断路器状态采集与显示实时监控逆变器工作状态，监测其故障信息系统详细运行参数显示故障记录及报警具有电量累计、系统分析、历史记录功能简单易用的参数设置功能4.3软件界面监控系统提供功能选择画面，并对光伏阵列现场环境进行实时监测与显示，如室外温度值、湿度百分比、光照度及阵列表面温度值等；系统运行主画面监控系统可分区域实时监测各光伏阵列的充电电压及电流、蓄电池电压及温度等信息，并对故障点进行异常显示与报警提示；汇流监测系统画面监控系统可绘制显示逆变器电压—时间曲线、功率—时间曲线等，直流侧输入电流实时曲线、交流侧逆变输出电流曲线，并采集与显示日发电量等电参量；逆变器监测画面监控系统可针对光伏发电现场的各种事件进行记录，如：通讯采集异常、开关变位、操作记录等，时间记录支持按类型查询，并可对越限报警进行更改设置；事件记录监测画面监控系统对光伏发电的发电量可形成月棒图及年度棒图显示，并折算成二氧化碳、二氧化硫减排量值；并可查看太阳辐射强度趋势曲线、风速变化趋势曲线显示曲线、棒图分析画面5系统报价单位：元（RMB）名称型号单位面价备注监控主机IPC610H/PIV2.8G/1G/120G/166xDVD/KB+MS/D-Link530+外设台8500均可用户自备，以当时市场价格为准，该报价仅供参考显示器三星19寸液晶显示器台3000三星22寸液晶显示器台3800打印机HPLaserJet1020A4台2500EPSON-LQ1600KIIIHA3台4000UPS电源山特C1KS台5000山特C2KS台6500通讯线缆五类线米4.6屏蔽双绞线RVVP2×1.0米5.6光纤（多模）米6.6通讯机柜1200×600×600面30002200×600×600面5000光电转换HTB-1000只750远距离传输终端盒只60尾纤面50耦合器面50熔接点个50通讯转换扩展卡ACRNET-PCI/4块3000扩展卡串口服务器ACRNET-PORT(2口)只3000串口服务器串口服务器ACRNET-PORT(4口)只5500通讯前置机ACRNET-UC02(2口)只4000通讯前置机通讯前置机ACRNET-UC04(4口)只6000通讯前置机ACRNET-UC08(8口)只11500通讯管理机ACRHMI台30000人机界面组网设备网络交换机EDS-208台3000局域组网网络交换机EDS-408台8500监控软件Acrel监控组态软件V8.0系统组态软件图形组态软件电能管理软件数据库软件套3万设备数量1～104万设备数量11～206万设备数量21～408万设备数量41～8010万元以上设备数量80...
