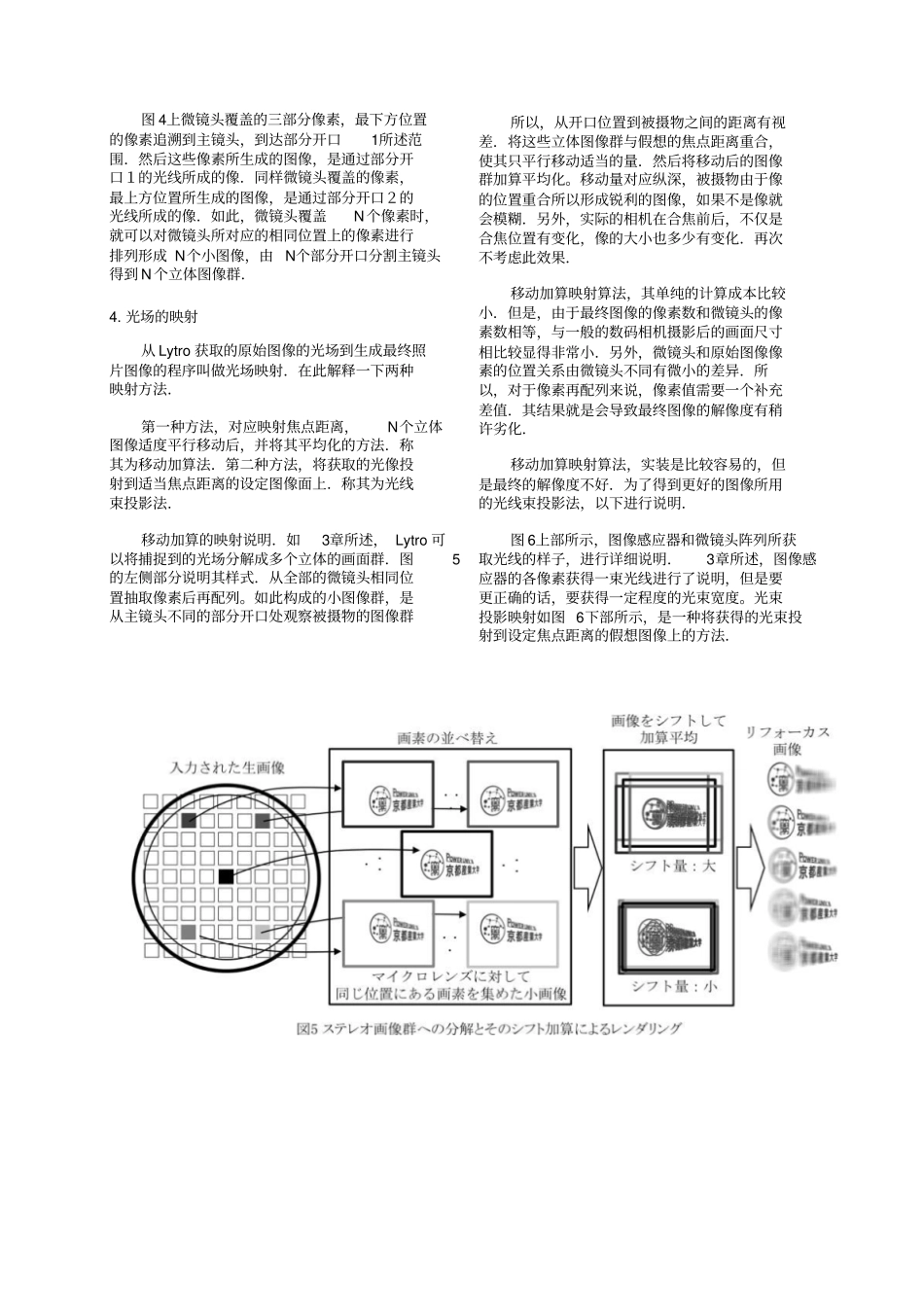

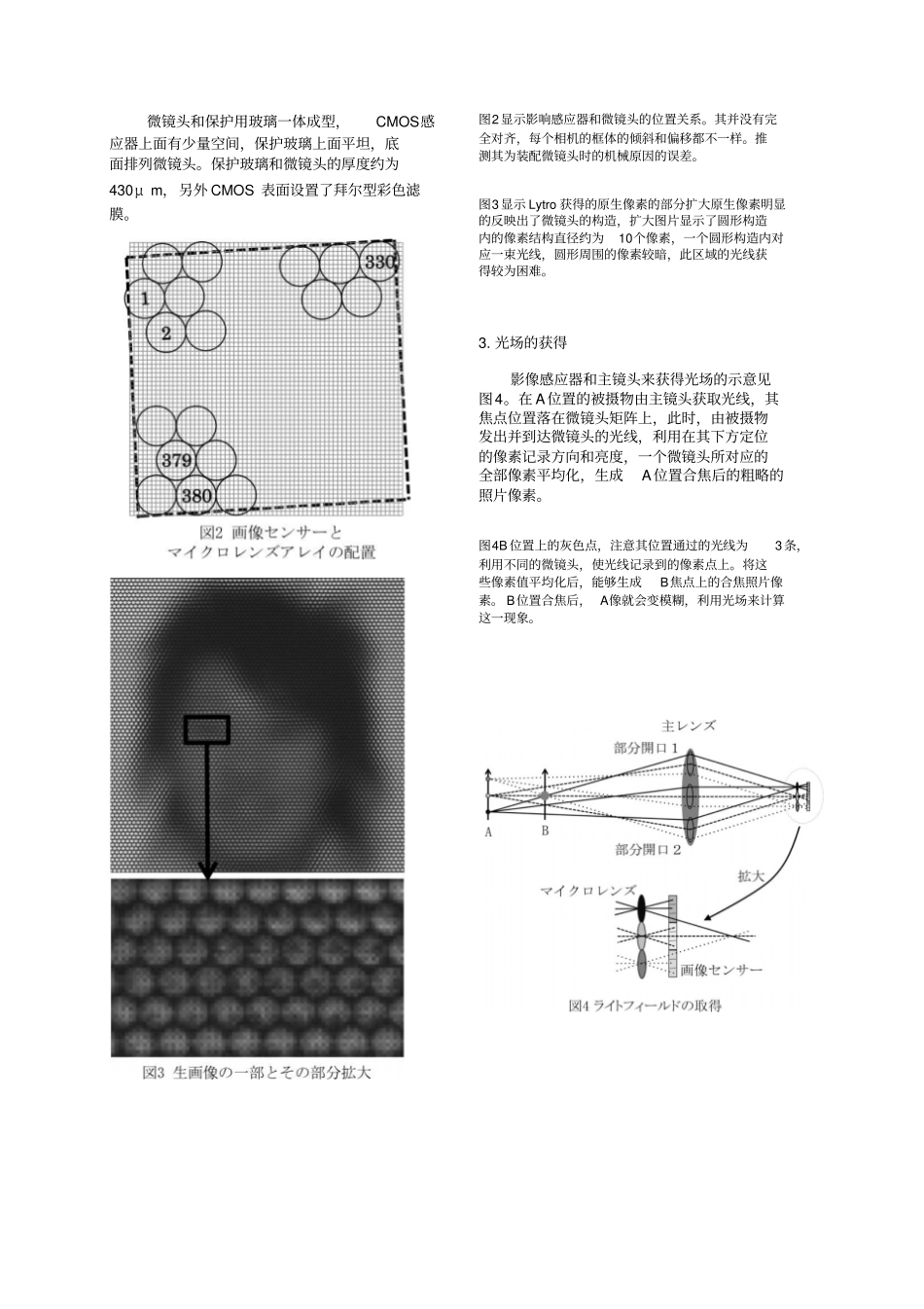

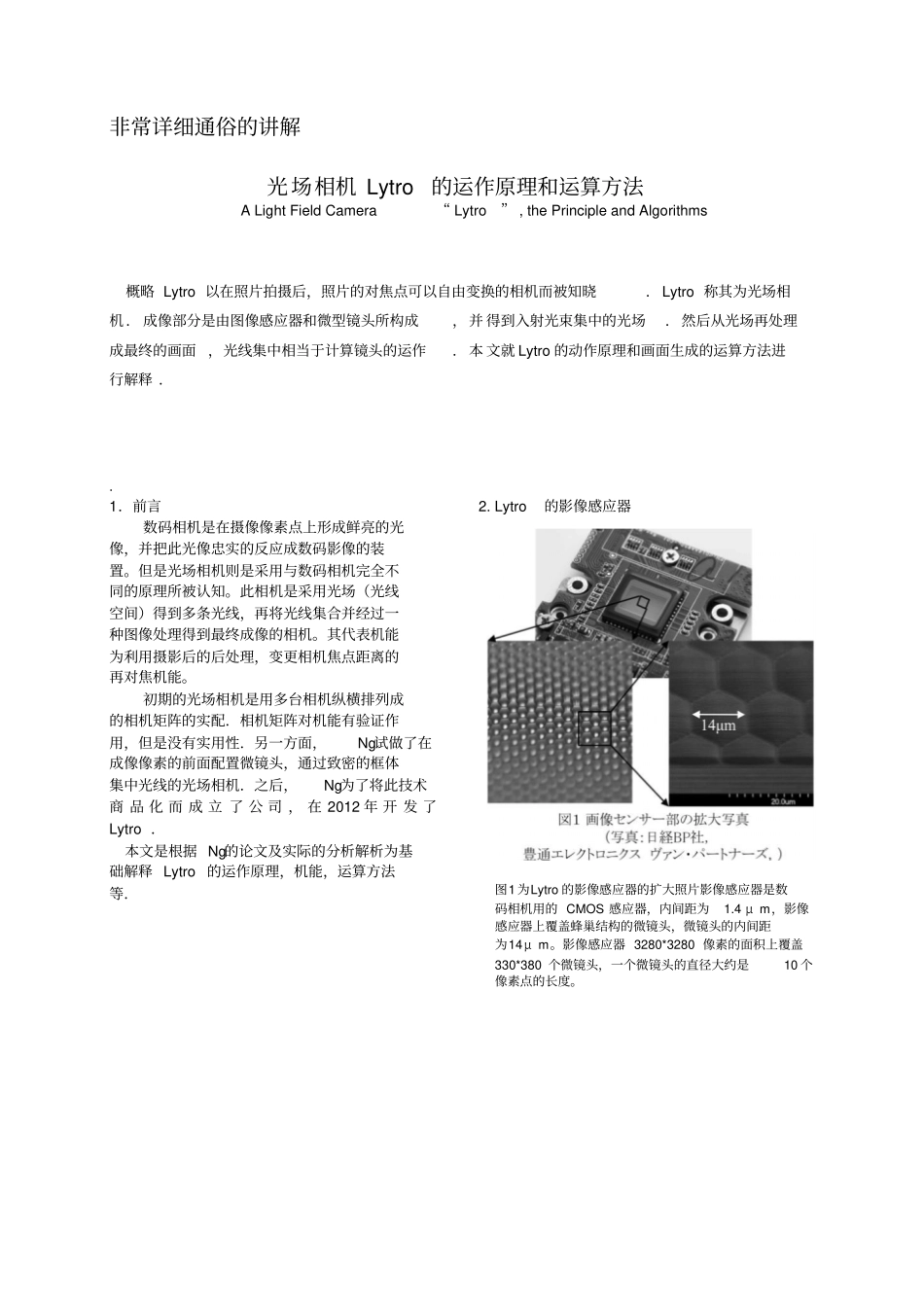

非常详细通俗的讲解光场相机Lytro的运作原理和运算方法ALightFieldCamera“Lytro”,thePrincipleandAlgorithms概略Lytro以在照片拍摄后,照片的对焦点可以自由变换的相机而被知晓.Lytro称其为光场相机.成像部分是由图像感应器和微型镜头所构成,并得到入射光束集中的光场.然后从光场再处理成最终的画面,光线集中相当于计算镜头的运作.本文就Lytro的动作原理和画面生成的运算方法进行解释..1.前言数码相机是在摄像像素点上形成鲜亮的光像,并把此光像忠实的反应成数码影像的装置。但是光场相机则是采用与数码相机完全不同的原理所被认知。此相机是采用光场(光线空间)得到多条光线,再将光线集合并经过一种图像处理得到最终成像的相机。其代表机能为利用摄影后的后处理,变更相机焦点距离的再对焦机能。初期的光场相机是用多台相机纵横排列成的相机矩阵的实配.相机矩阵对机能有验证作用,但是没有实用性.另一方面,Ng试做了在成像像素的前面配置微镜头,通过致密的框体集中光线的光场相机.之后,Ng为了将此技术商品化而成立了公司,在2012年开发了Lytro.本文是根据Ng的论文及实际的分析解析为基础解释Lytro的运作原理,机能,运算方法等.2.Lytro的影像感应器图1为Lytro的影像感应器的扩大照片影像感应器是数码相机用的CMOS感应器,内间距为1.4μm,影像感应器上覆盖蜂巢结构的微镜头,微镜头的内间距为14μm。影像感应器3280*3280像素的面积上覆盖330*380个微镜头,一个微镜头的直径大约是10个像素点的长度。微镜头和保护用玻璃一体成型,CMOS感应器上面有少量空间,保护玻璃上面平坦,底面排列微镜头。保护玻璃和微镜头的厚度约为430μm,另外CMOS表面设置了拜尔型彩色滤膜。图2显示影响感应器和微镜头的位置关系。其并没有完全对齐,每个相机的框体的倾斜和偏移都不一样。推测其为装配微镜头时的机械原因的误差。图3显示Lytro获得的原生像素的部分扩大原生像素明显的反映出了微镜头的构造,扩大图片显示了圆形构造内的像素结构直径约为10个像素,一个圆形构造内对应一束光线,圆形周围的像素较暗,此区域的光线获得较为困难。3.光场的获得影像感应器和主镜头来获得光场的示意见图4。在A位置的被摄物由主镜头获取光线,其焦点位置落在微镜头矩阵上,此时,由被摄物发出并到达微镜头的光线,利用在其下方定位的像素记录方向和亮度,一个微镜头所对应的全部像素平均化,生成A位置合焦后的粗略的照片像素。图4B位置上的灰色点,注意其位置通过的光线为3条,利用不同的微镜头,使光线记录到的像素点上。将这些像素值平均化后,能够生成B焦点上的合焦照片像素。B位置合焦后,A像就会变模糊,利用光场来计算这一现象。图4上微镜头覆盖的三部分像素,最下方位置的像素追溯到主镜头,到达部分开口1所述范围.然后这些像素所生成的图像,是通过部分开口1的光线所成的像.同样微镜头覆盖的像素,最上方位置所生成的图像,是通过部分开口2的光线所成的像.如此,微镜头覆盖N个像素时,就可以对微镜头所对应的相同位置上的像素进行排列形成N个小图像,由N个部分开口分割主镜头得到N个立体图像群.4.光场的映射从Lytro获取的原始图像的光场到生成最终照片图像的程序叫做光场映射.在此解释一下两种映射方法.第一种方法,对应映射焦点距离,N个立体图像适度平行移动后,并将其平均化的方法.称其为移动加算法.第二种方法,将获取的光像投射到适当焦点距离的设定图像面上.称其为光线束投影法.移动加算的映射说明.如3章所述,Lytro可以将捕捉到的光场分解成多个立体的画面群.图5的左侧部分说明其样式.从全部的微镜头相同位置抽取像素后再配列。如此构成的小图像群,是从主镜头不同的部分开口处观察被摄物的图像群所以,从开口位置到被摄物之间的距离有视差.将这些立体图像群与假想的焦点距离重合,使其只平行移动适当的量.然后将移动后的图像群加算平均化。移动量对应纵深,被摄物由于像的位置重合所以形成锐利的图像,如果不是像就会模糊.另外,实际的相机在合焦前后,不仅是合焦位置有变化,像的大小也多少有变化.再次不考虑此效果.移动加算映射算法,其单纯的计算成...
