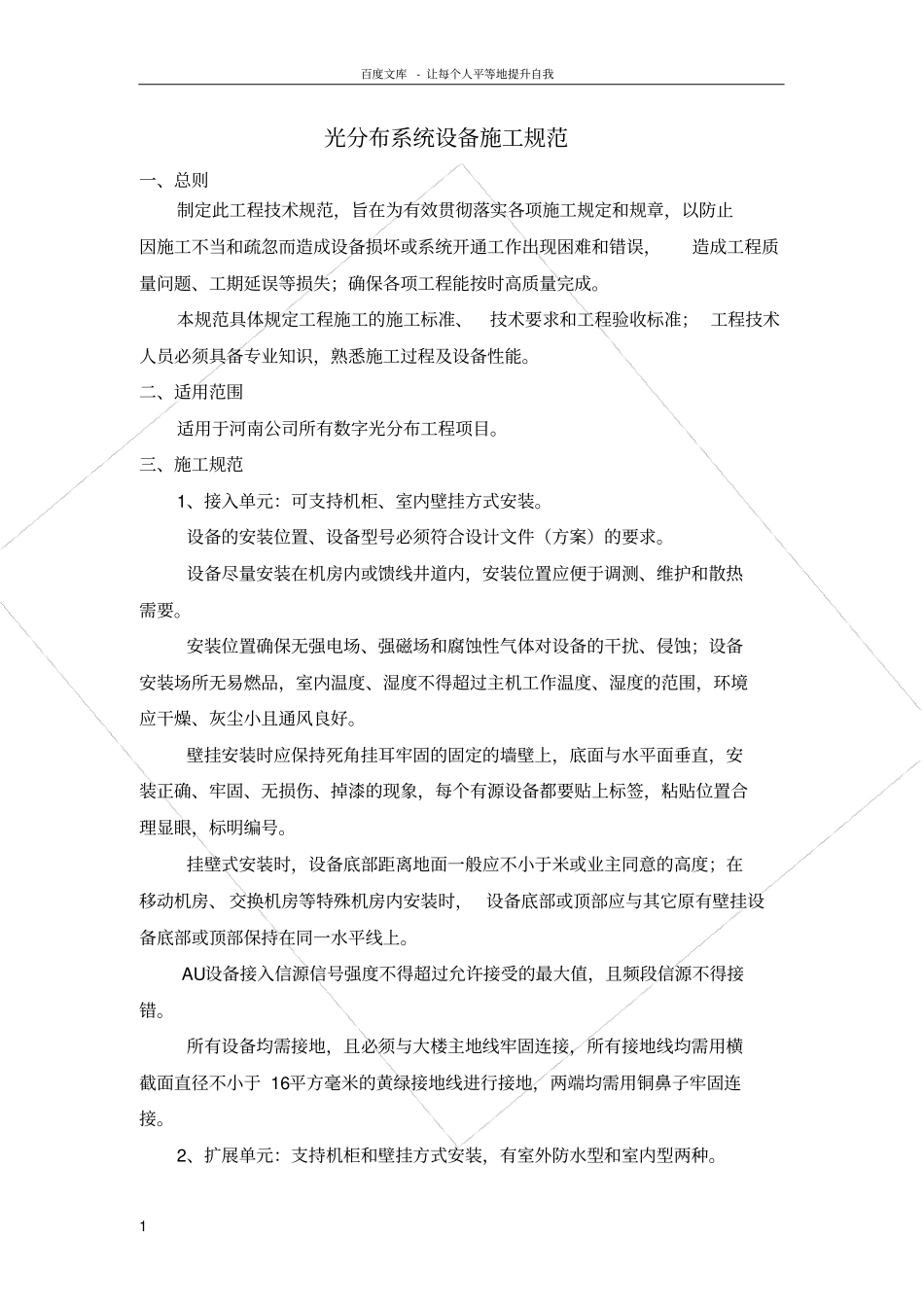

百度文库-让每个人平等地提升自我1光分布系统设备施工规范一、总则制定此工程技术规范，旨在为有效贯彻落实各项施工规定和规章，以防止因施工不当和疏忽而造成设备损坏或系统开通工作出现困难和错误，造成工程质量问题、工期延误等损失；确保各项工程能按时高质量完成。本规范具体规定工程施工的施工标准、技术要求和工程验收标准；工程技术人员必须具备专业知识，熟悉施工过程及设备性能。二、适用范围适用于河南公司所有数字光分布工程项目。三、施工规范1、接入单元：可支持机柜、室内壁挂方式安装。设备的安装位置、设备型号必须符合设计文件（方案）的要求。设备尽量安装在机房内或馈线井道内，安装位置应便于调测、维护和散热需要。安装位置确保无强电场、强磁场和腐蚀性气体对设备的干扰、侵蚀；设备安装场所无易燃品，室内温度、湿度不得超过主机工作温度、湿度的范围，环境应干燥、灰尘小且通风良好。壁挂安装时应保持死角挂耳牢固的固定的墙壁上，底面与水平面垂直，安装正确、牢固、无损伤、掉漆的现象，每个有源设备都要贴上标签，粘贴位置合理显眼，标明编号。挂壁式安装时，设备底部距离地面一般应不小于米或业主同意的高度；在移动机房、交换机房等特殊机房内安装时，设备底部或顶部应与其它原有壁挂设备底部或顶部保持在同一水平线上。AU设备接入信源信号强度不得超过允许接受的最大值，且频段信源不得接错。所有设备均需接地，且必须与大楼主地线牢固连接，所有接地线均需用横截面直径不小于16平方毫米的黄绿接地线进行接地，两端均需用铜鼻子牢固连接。2、扩展单元：支持机柜和壁挂方式安装，有室外防水型和室内型两种。百度文库-让每个人平等地提升自我2室内型安装方式基本与接入单元相同。室外安装时需要安装防水型机箱，设备机箱和主机均要进行接地。室外安装时线缆不得预留在机箱内，接入机箱的线缆应从箱体底部进入，进线孔应使用密封材料封堵。设备应安装安装在无关人员不易接触的安全位置。设备机箱需要预留一定空间，便于设备散热。连接设备给远端单元供电的电源线或光电复合缆“﹢”、“-”不得接反。安装位置确保无强电场、强磁场和腐蚀性气体对设备的干扰、侵蚀；设备安装场所无易燃品，室内温度、湿度不得超过主机工作温度、湿度的范围，环境应干燥、灰尘小且通风良好。壁挂安装时应保持死角挂耳牢固的固定的墙壁上，底面与水平面垂直，安装正确、牢固、无损伤、掉漆的现象，每个有源设备都要贴上标签，粘贴位置合理显眼，标明编号。3、远端单元：分为室外壁挂和抱杆两种，其次按照覆盖方式还有内置天线和外接分布两种形式。远端单元一般以直流为主，主要由扩展单元通过电源线或光电复合缆远程直流供电，其次也有交流供电设备，设备选型时注意，以免电源连接错误。远端单元安装其覆盖方向1m内不得有遮挡，内置全向天线的设备应尽量不要挂墙安装。设备应使用配套挂件固定在牢靠的墙壁或抱杆上，不得使用扎带、绳索或铁丝等随意绑扎，以免日晒、雨淋及风化而脱落。安装维护后，应使用内六角扳手将维修窗拧紧，避免设备进水损坏。设备应安装安装在无关人员不易接触的安全位置。连接分布的远端单元多余的输出口应使用匹配负载连接，防止驻波告警。对于散热面在背面的设备安装时应于安装面保持一定的空间便于散热。内置定向天线安装时应根据设计图纸调整面板的朝向，便于有效覆盖。安装位置确保无强电场、强磁场和腐蚀性气体对设备的干扰、侵蚀；设备安装场所无易燃品，室内温度、湿度不得超过主机工作温度、湿度的范围，环境应干燥、灰尘小且通风良好。4、线缆及相关设施安装百度文库-让每个人平等地提升自我3线缆必须按照设计文件（方案）的要求布放，要求走线牢固、美观，不得有交叉、扭曲、裂损情况。当跳线或馈线需要弯曲布放时，要求弯曲角保持圆滑。穿竖线要按图纸布放，竖线在排列有序，以方便以后器件的制作，竖线要直，做到方便检查，布局美观，如果业主要求穿PVC管，扎带每1米一个、剪齐、方向一致。穿横线如业主有要求的，要穿PVC管，走线要水平、拉直，要做到单独捆绑，在天花板上每米一个扎带，明线处米一个扎带，扎带的头要剪齐，做到方向...
