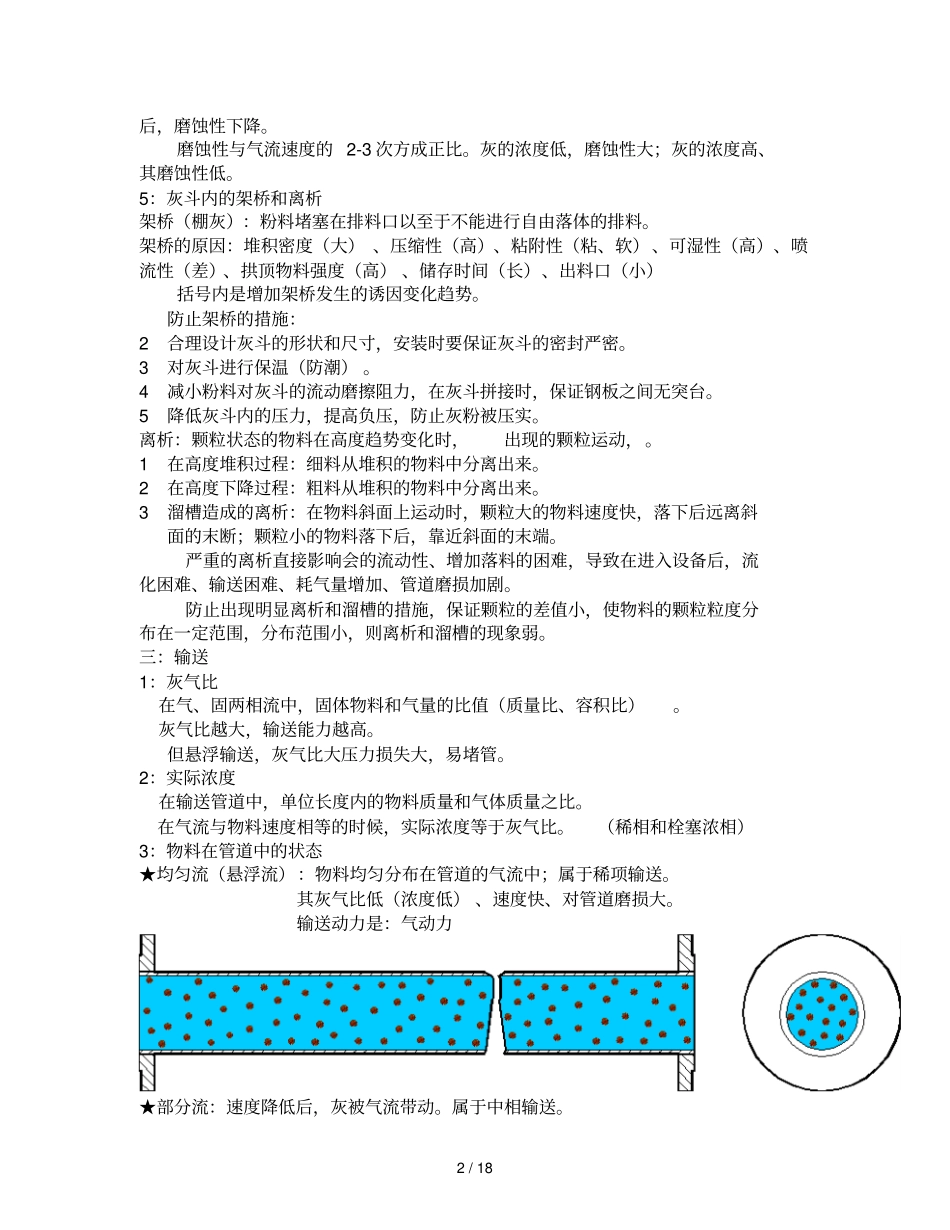

1/18克莱德贝尔格曼华通物料输送有限公司气力输送系统介绍现场培训用材料（试行版）05．3．30前言：气力输送的相关概念和原理一：电厂输送的物料（输送对象）1：电除尘的飞灰。2：省煤器和空气预热器灰。3：循环流化床锅炉的炉底渣。4：循环流化床锅炉的石灰石粉料。二：电除尘飞灰的主要性能指标及对输送的影响1：粒度粒度是对粉煤灰颗粒大小的度量，是粉煤灰的基本物理参数之一。粉煤灰许多的物化性能与此参数有密切的联系。测量方法：筛分（范围）和粒度分析仪（范围更小的数值范围）。粒度大将引起在浓相输送中不容易形成灰栓、导致输送困难并引起耗气量增加。2：密度密度：单位容积内的重量。气化密度：灰层处于气化状态下的密度。在粒度相同时，密度小、孔隙率高，易输送。3：粘附力粘附力是分子力（分子间的引力，和距离的）、静电力（带相同电荷和相反电荷之间颗粒的引力和排斥力）、毛细粘附力（2个相邻湿润颗粒之间的拉力）总合。分子力：分子间的引力，和距离的成反比，距离超过100A（1A=0.00001μM）时，此力忽略不计。当分子力很大时，粉粒从环境中吸收水分,增加粘性力.静电力:带相同电荷和相反电荷之间颗粒的引力和排斥力.在相邻带电的粒子间的空气介质湿度教大,册静电力的作用就会显著减弱或全部消失.粘附力大,会导致灰的流动性差，导致落灰困难并会增加浓相输送的困难。4：磨蚀性粉煤灰在流动中对管道壁的磨损。影响磨蚀性的因素：粉煤灰颗粒的硬度、灰的几何形状、大小、密度、强度、流动速度。粉煤灰颗粒的硬度:是物料磨蚀性及抗破碎性程度的表征,又是物料强度、流动性好坏的度量。硬度高：流动性差；导致为输送高硬度的物料需要耗费大的耗气量。。一般：多棱体比光滑表面磨蚀性大、粗灰比细灰磨蚀性大。在5-10μ的颗粒磨蚀性可以忽略；颗粒增大；磨蚀性增加，增大到极限值2/18后，磨蚀性下降。磨蚀性与气流速度的2-3次方成正比。灰的浓度低，磨蚀性大；灰的浓度高、其磨蚀性低。5：灰斗内的架桥和离析架桥（棚灰）：粉料堵塞在排料口以至于不能进行自由落体的排料。架桥的原因：堆积密度（大）、压缩性（高）、粘附性（粘、软）、可湿性（高）、喷流性（差）、拱顶物料强度（高）、储存时间（长）、出料口（小）括号内是增加架桥发生的诱因变化趋势。防止架桥的措施：2合理设计灰斗的形状和尺寸，安装时要保证灰斗的密封严密。3对灰斗进行保温（防潮）。4减小粉料对灰斗的流动磨擦阻力，在灰斗拼接时，保证钢板之间无突台。5降低灰斗内的压力，提高负压，防止灰粉被压实。离析：颗粒状态的物料在高度趋势变化时，出现的颗粒运动，。1在高度堆积过程：细料从堆积的物料中分离出来。2在高度下降过程：粗料从堆积的物料中分离出来。3溜槽造成的离析：在物料斜面上运动时，颗粒大的物料速度快，落下后远离斜面的末断；颗粒小的物料落下后，靠近斜面的末端。严重的离析直接影响会的流动性、增加落料的困难，导致在进入设备后，流化困难、输送困难、耗气量增加、管道磨损加剧。防止出现明显离析和溜槽的措施，保证颗粒的差值小，使物料的颗粒粒度分布在一定范围，分布范围小，则离析和溜槽的现象弱。三：输送1：灰气比在气、固两相流中，固体物料和气量的比值（质量比、容积比）。灰气比越大，输送能力越高。但悬浮输送，灰气比大压力损失大，易堵管。2：实际浓度在输送管道中，单位长度内的物料质量和气体质量之比。在气流与物料速度相等的时候，实际浓度等于灰气比。（稀相和栓塞浓相）3：物料在管道中的状态★均匀流（悬浮流）：物料均匀分布在管道的气流中；属于稀项输送。其灰气比低（浓度低）、速度快、对管道磨损大。输送动力是：气动力★部分流：速度降低后，灰被气流带动。属于中相输送。3/18其速度低于均匀流。★栓柱流：物料充满一段管路，形成栓柱状。属于浓相输送。输送动力：栓柱两侧的压差。流动速度低，对管道磨损小。四：气力输送特点（与水利输送比）优：1：节省水2：有利于粉煤灰的综合利用。3：占用场地小。4：减少污染。5：减少管道结垢和腐蚀。6：自动化程度高，运行人员少。7：输送管路布置方便。8：可以用于长距离输送。弱：9：对维护要求高...
