江西省中考物理大一轮复习 第一篇 教材复习 第18课时 家庭电路与安全用电课件VIP专享VIP免费

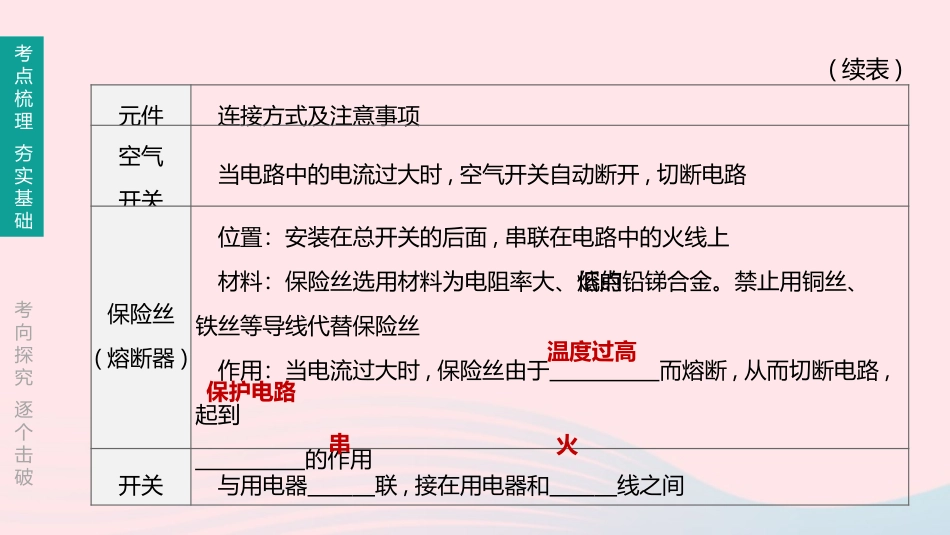

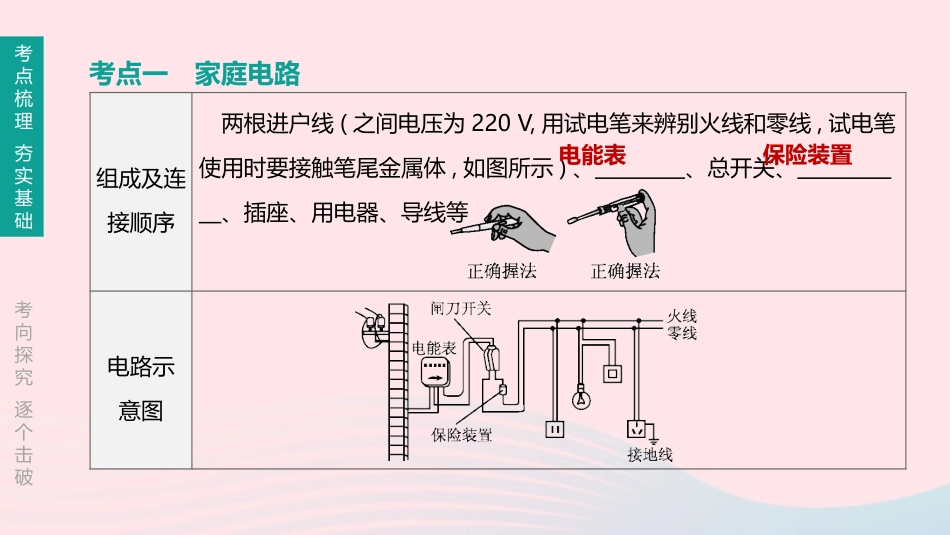

第18课时家庭电路与安全用电第一篇教材复习考点梳理夯实基础考向探究逐个击破考点一家庭电路组成及连接顺序两根进户线(之间电压为220V,用试电笔来辨别火线和零线,试电笔使用时要接触笔尾金属体,如图所示)、、总开关、、插座、用电器、导线等电路示意图电能表保险装置考点梳理夯实基础考向探究逐个击破(续表)元件连接方式及注意事项空气开关当电路中的电流过大时,空气开关自动断开,切断电路保险丝(熔断器)位置：安装在总开关的后面,串联在电路中的火线上材料：保险丝选用材料为电阻率大、熔点低的铅锑合金。禁止用铜丝、铁丝等导线代替保险丝作用：当电流过大时,保险丝由于而熔断,从而切断电路,起到的作用开关与用电器联,接在用电器和线之间温度过高保护电路串火考点梳理夯实基础考向探究逐个击破(续表)用电器螺旋灯座的螺旋套应接在线上,各用电器联接入电路,带有金属外壳的用电器一定要将金属外壳接地三孔插座接法：左零右火上接地漏电保护器装在控制插座的上,当电流经过人体流入大地时,它会迅速电路,起保护作用[注意](1)火线标着“L”字样,零线标着“N”字样,地线标着“E”字样。(2)开关必须接在火线和用电器之间,如果用电器是螺口灯泡,开关要连到灯泡的凸起端。(3)两孔插座接法：左零右火。(4)节点处加黑点。零并总开关切断考点梳理夯实基础考向探究逐个击破考点二家庭电路中电流过大的原因1.家庭电路中电流过大的原因：①,如火线和零线直接连通、电线绝缘皮破损或老化;②,如大功率用电器的使用,多个用电器同时使用。2.家庭电路中电流过大的原因分析(1)短路时,电路中的电阻很小,电压一定,根据欧姆定律I=𝑈𝑅可知,电路中的电流很大。(2)家庭电路中接入的用电器越多,用电器的总功率就越大,电压一定时,根据I=𝑃𝑈可知,电路中的电流就越大。短路用电器的总功率过大考点梳理夯实基础考向探究逐个击破考点三安全用电1.对人体安全的电压为V,家庭电路电压为V。2.触电类型：双线触电(同时接触零线、火线)、单线触电(与火线接触)、高压电弧触电、跨步电压触电,分别如图18-1甲、乙、丙、丁所示。图18-1不高于36220考点梳理夯实基础考向探究逐个击破4.触电急救：首先迅速,或用一根干燥的绝缘棒将触电者身上的电线挑开,然后尽快使触电者离开现场。发生触电火灾时,必须在切断电源后,才能泼水救火。3.安全用电原则：①不接触．．．低压带电体,不靠近．．．高压带电体;②不弄湿用电器,不损坏绝缘层．．．;③更换灯泡、搬动用电器前应断开电．．．源开关;④有金属外壳的家用电器,外壳一定要接地．．．。⑤保险装置、插座、导线、家用电器等达到使用寿命应及时更换．．．．。切断电源探究一家庭电路的组成与连接考点梳理夯实基础考向探究逐个击破1.如图18-2所示,是林红家家庭电路的一部分电路,图中虚线框A和B是电灯、开关的位置,则开关应安装在虚线框(选填“A”或“B”)中;闭合开关,用试电笔分别测试插座的左右两孔,则试电笔测(选填“左”或“右”)孔时氖管会发光。图18-2A右考点梳理夯实基础考向探究逐个击破2.[2018·贵港]请将图18-3中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路,设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路,同时安装一个不受开关控制的三孔插座。图18-3如图所示探究二安全用电考点梳理夯实基础考向探究逐个击破3.如图18-4所示为电热水壶所用的三脚插头,插入插座后B插脚与(选填“火线”“地线”或“零线”)相连;电热水壶正常工作时,(选填“A”“B”或“C”)插脚与水壶的金属外壳相连,其目的是。图18-4火线A防止触电考点梳理夯实基础考向探究逐个击破4.电工师傅维修电路有时需要带电操作,如图18-5所示,以下操作不会发生触电事故的是()图18-5B探究三家庭电路故障考点梳理夯实基础考向探究逐个击破5.如图18-6所示家庭电路中,正常发光的两盏灯突然全部熄灭,经检查保险丝完好,用试电笔分别插入插座的两个孔,氖管均发光,说明插座两个孔的接线头都与线相连,电路故障原因是。图18-6火进户的零线断开6.(不定项)为检查家庭电路的故障,林红同学采用的方法是：取下保险丝,将额定电压为220V的“校验灯”接在保险丝的两个接线柱上,如图18-7甲、乙所示。在...
