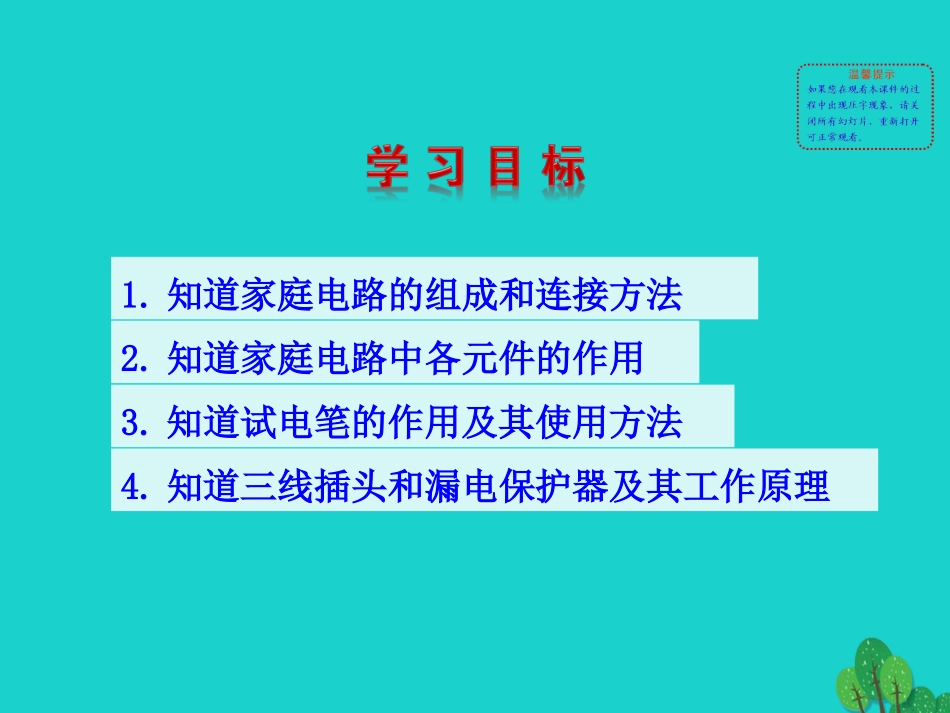

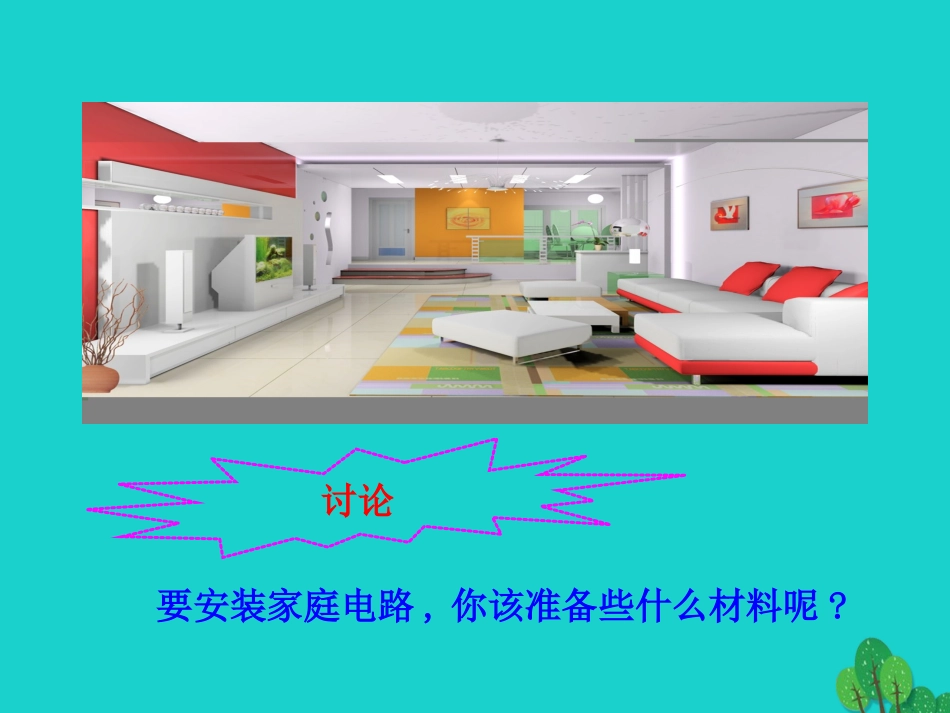

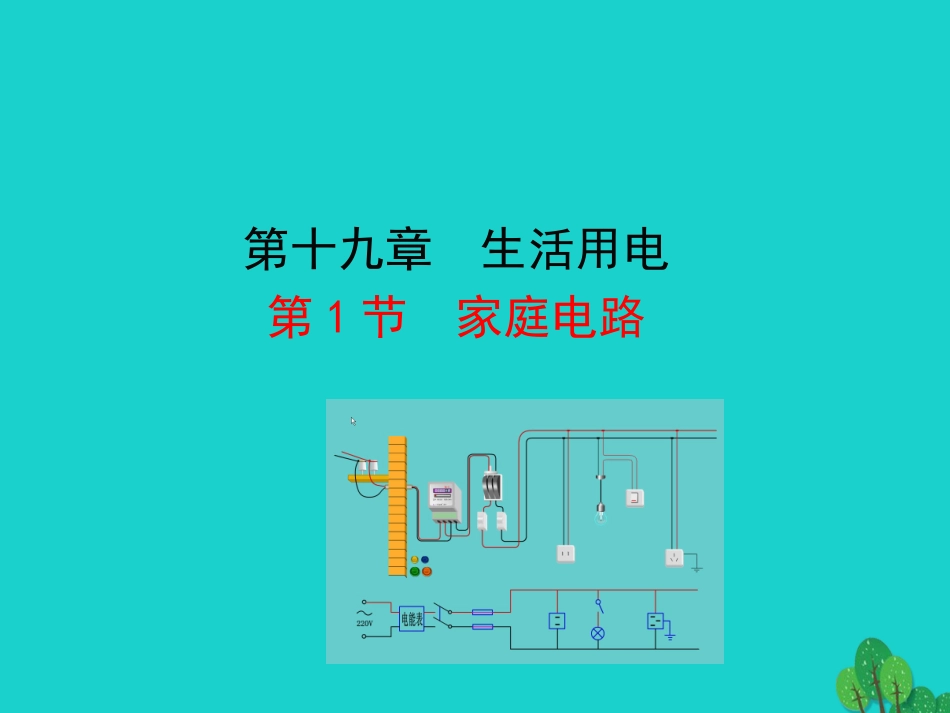

第十九章生活用电第1节家庭电路1.知道家庭电路的组成和连接方法2.知道家庭电路中各元件的作用3.知道试电笔的作用及其使用方法4.知道三线插头和漏电保护器及其工作原理讨论要安装家庭电路,你该准备些什么材料呢?活动：了解家庭电路的组成和连接方式。..。。220V火线零线电能表保险丝闸刀开关插座电灯开关一、家庭电路的组成火线零线进户线：我是家庭电路中的电源，由低压供电线路供给，我有两个成员，一个叫火线，另一个叫零线。火线和地之间有220伏的电压，零线和地之间没有电压，火线和零线之间有220伏的电压。二、家庭电路中“家庭成员”的自我介绍：国家电压／V频率／Hz美国、加拿大12050日本11050，60英国、澳大利亚24050法国、德国、意大利、奥地利、西班牙、希腊、荷兰、中国、泰国22050俄罗斯、瑞典120，127，22050韩国10060挪威、新西兰、新加坡23050部分国家市电电压和频率电能表220V30(100)A的意义：正常使用时电压为220V，电能表的标定电流为30A；在保证电能表测量准确的情况下，允许通过的最大电流为100A。测量并记录用户用电的多少，其安装和维修不属于用户的权利。闸刀开关在家庭电路中，能控制所有用电器的通断。220V。。火线零线电能表保险丝闸刀开关..大电流引起火灾思考我们应如何防范，保证用电安全呢？熔断器电流过大时能自动切断电路封闭管式熔断器敞开插入式熔断器（内有保险丝）连接方法：串联在火线上火线零线断路器：（串联在火线上）新型熔断器漏电保护器空气开关（新型保险）断路器：现在家庭电路中用它来代替闸刀开关和熔断器。作用：电流过大时，能自动切断电路，从而起到电路过载和短路的保护作用；同时也可以手动切断电路，起到一般开关的作用。试电笔试电笔试电笔工作原理错误操作：手没触笔尾金属体，笔尖金属体触火线时氖管仍不会发光。正确操作：手触笔尾金属体；笔尖金属体触火线时氖管发光，触零线时不发光。千万不能接触笔尖金属体为什么手触笔尾金属体时氖管会发光，而人不会触电呢？???因为笔尖金属体接触火线时，220V的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流约为220V/1000000Ω=0.00022A=0.22mA，这个电流可以使氖管发光，但对人体是没有危害的。螺口卡口电灯、开关的接法①并联在火线和零线之间。②控制开关必须与火线相连。③螺口灯泡锡块接火线，螺纹接零线。上图连接时有哪些不符合安装要求？电灯、开关的接法插座插头固定式插座移动式插座三脚式插头三孔式插座和三脚式插头说明：三孔式插座比两孔式插座多了一个接地孔，而三脚式插头与接地孔相对应的那个接用电器的金属外壳。“左零右火上接地”根据你的观察与了解，什么样的用电器要用三脚式插头呢？大功率、金属外壳的用电器要用三脚式插座，如电饭煲、空调、冰箱、洗衣机等。???思考：同是漏电，为何反差如此大？当用电器漏电时，其金属外壳上就有220伏的电压。如果这个用电器没有接地线，当人触及它时，电流就会通过人体进入大地，发生触电事故。若外壳接地，电流就会经接地线进入大地，人体接触用电器外壳时就不再有电流流经人体。因此，接地线是用电器的安全线。一、家庭电路的组成进户线、电能表、总开关、保险盒、灯座、插座、开关二、安全用电１、三线插头和漏电保护器（1）三线插头L、N、E（2）漏电保护器２、试电笔：辨别零线和火线（1）种类（2）结构（3）使用方法（4）注意事项1、家庭电路的输电线进户后，依次是、______、、、、等。2、家庭电路中控制电灯的开关跟电灯联，而家用电器及插座应联。3、下列说法正确的是（）A、电灯的开关应该接在火线和灯泡之间B、电灯的开关应该接在火线和零线之间C、电灯的开关应该接在零线和灯泡之间D、电灯的开关怎样接都可以，只要能控制电灯即可电能表总开关保险盒灯座插座开关串并A4、利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的使用试电笔的方法正确的是（）AD5、如图所示为家庭电路的组成。其中接入①的用电器和②为联，②和③为联。串并在日常生活中靠天才能做到的事情，靠勤奋同样能做到；靠天才不能做到的事情，靠勤奋也能做到。——亨沃比彻
