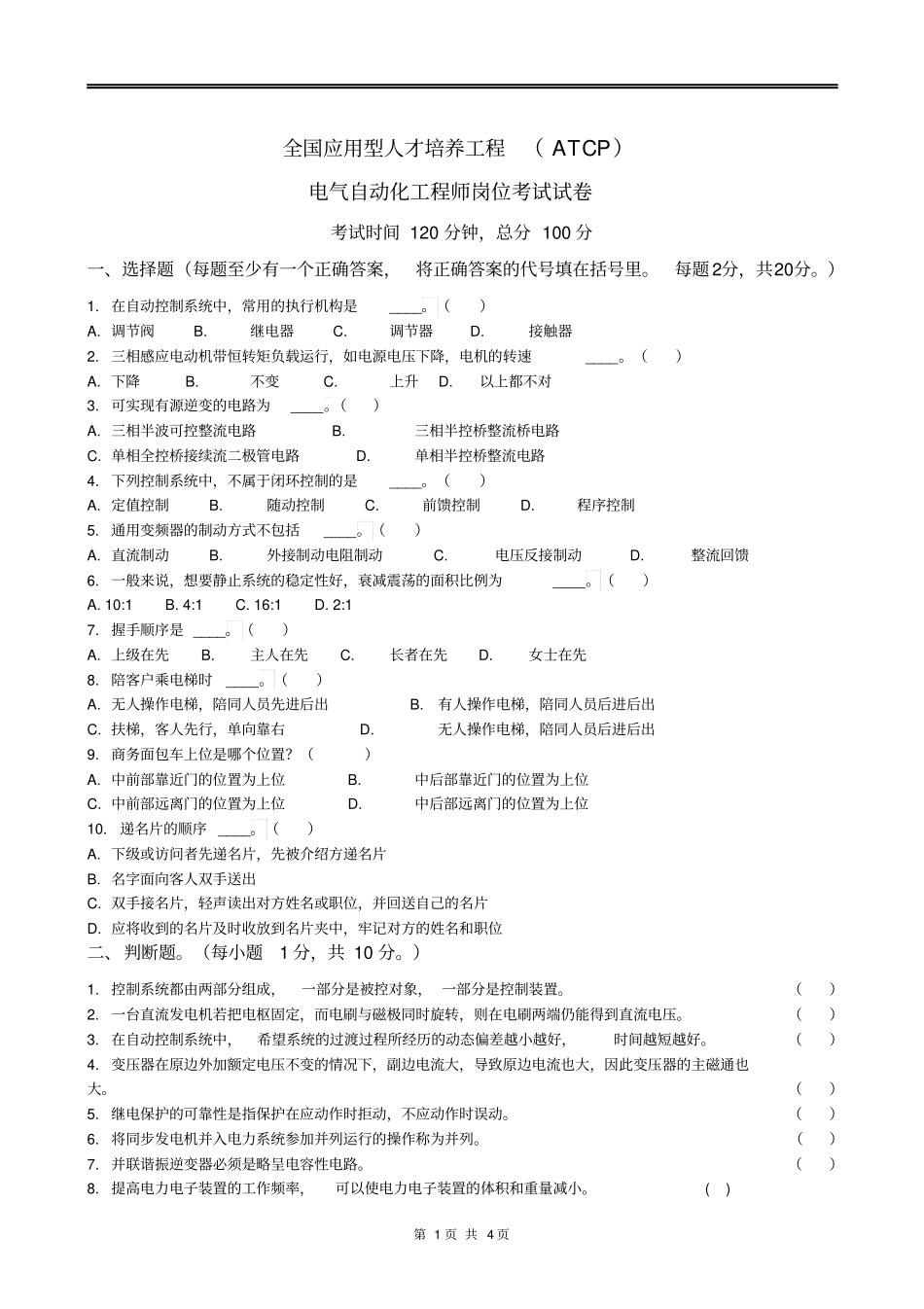

第1页共4页全国应用型人才培养工程（ATCP）电气自动化工程师岗位考试试卷考试时间120分钟，总分100分一、选择题（每题至少有一个正确答案，将正确答案的代号填在括号里。每题2分，共20分。）1.在自动控制系统中，常用的执行机构是____。（）A.调节阀B.继电器C.调节器D.接触器2.三相感应电动机带恒转矩负载运行，如电源电压下降，电机的转速____。（）A.下降B.不变C.上升D.以上都不对3.可实现有源逆变的电路为____。（）A.三相半波可控整流电路B.三相半控桥整流桥电路C.单相全控桥接续流二极管电路D.单相半控桥整流电路4.下列控制系统中，不属于闭环控制的是____。（）A.定值控制B.随动控制C.前馈控制D.程序控制5.通用变频器的制动方式不包括____。（）A.直流制动B.外接制动电阻制动C.电压反接制动D.整流回馈6.一般来说，想要静止系统的稳定性好，衰减震荡的面积比例为____。（）A.10:1B.4:1C.16:1D.2:17.握手顺序是____。（）A.上级在先B.主人在先C.长者在先D.女士在先8.陪客户乘电梯时____。（）A.无人操作电梯，陪同人员先进后出B.有人操作电梯，陪同人员后进后出C.扶梯，客人先行，单向靠右D.无人操作电梯，陪同人员后进后出9.商务面包车上位是哪个位置？（）A.中前部靠近门的位置为上位B.中后部靠近门的位置为上位C.中前部远离门的位置为上位D.中后部远离门的位置为上位10.递名片的顺序____。（）A.下级或访问者先递名片，先被介绍方递名片B.名字面向客人双手送出C.双手接名片，轻声读出对方姓名或职位，并回送自己的名片D.应将收到的名片及时收放到名片夹中，牢记对方的姓名和职位二、判断题。（每小题1分，共10分。）1.控制系统都由两部分组成，一部分是被控对象，一部分是控制装置。（）2.一台直流发电机若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。（）3.在自动控制系统中，希望系统的过渡过程所经历的动态偏差越小越好，时间越短越好。（）4.变压器在原边外加额定电压不变的情况下，副边电流大，导致原边电流也大，因此变压器的主磁通也大。（）5.继电保护的可靠性是指保护在应动作时拒动，不应动作时误动。（）6.将同步发电机并入电力系统参加并列运行的操作称为并列。（）7.并联谐振逆变器必须是略呈电容性电路。（）8.提高电力电子装置的工作频率，可以使电力电子装置的体积和重量减小。()第2页共4页9.变电站控制室内信号一般分电压信号、电流信号及电阻信号。()10.高压设备发生接地故障时，一般接地点的室内安全距离小于4M。()三、简答题。（共2题，每题5分，共10分。）1.简述电气自动化工程师岗位工作流程、岗位职责及对应届生的基本要求。2.作为电气自动化工程师需要具备的职业技能有哪些？如何提升自己？四、计算题。（共2题，每题10分，共20分。）1.一台三相笼型异步电动机的额定数据为：PN=125KW，Nn=1460r/min，UN=380V，Y联结，IN=230A，起动电流倍数ki=5.5，起动转矩倍数kst=1.1，过载能力λT=2.2，设供电变压器限制该电动机的最大起动电流为900A。问：（1）该电动机可否直接起动？（2）采用电抗器降压起动，起动电抗xst值应为多少？（3）串入（2）中的电抗器时能否半载起动？第3页共4页2.某工厂变电所变压器的容量为1950kVA，该厂电力设备总功率为1200kW，65.0cos（滞后）；今欲添加一台500kW、8.0cos（超前）、η=95%的同步电动机，问当此电动机满载时全厂的功率因数是多少？变压器过载否？五、设计题。（共2题，共40分。）1.PLC接线原理图如下图所示，根据下列要求设计梯形图程序。（30分）图2（1）用PLC控制电动机M，要求按下按钮SB1，电动机M启动并自锁，按下按钮SB2，电动机M停止。设计其梯形图程序。（7分）（2）用PLC控制电动机M，要求实现两地控制，即按下按钮SB1或SB3，都能启动电动机M；按下按钮SB2或SB4，都能停止电动机M；设计其梯形图程序。（7分）第4页共4页（3）用PLC控制电动机M，要求按下启动按钮SB1，20分钟后电动机M自动启动，按下停止按钮SB2，M自动停止。设计其梯形图程序。（8分）（4）用PLC控制电动机M，要求按下启动按钮SB1后M启动，1小时后M自动停止。设计其梯形图程序。（8分）2.按要求设计程序（10分）按钮:X0门铃:Y0，写出程序，要求:按一次按钮,门铃响2S，停止3S，响5次后停止。
