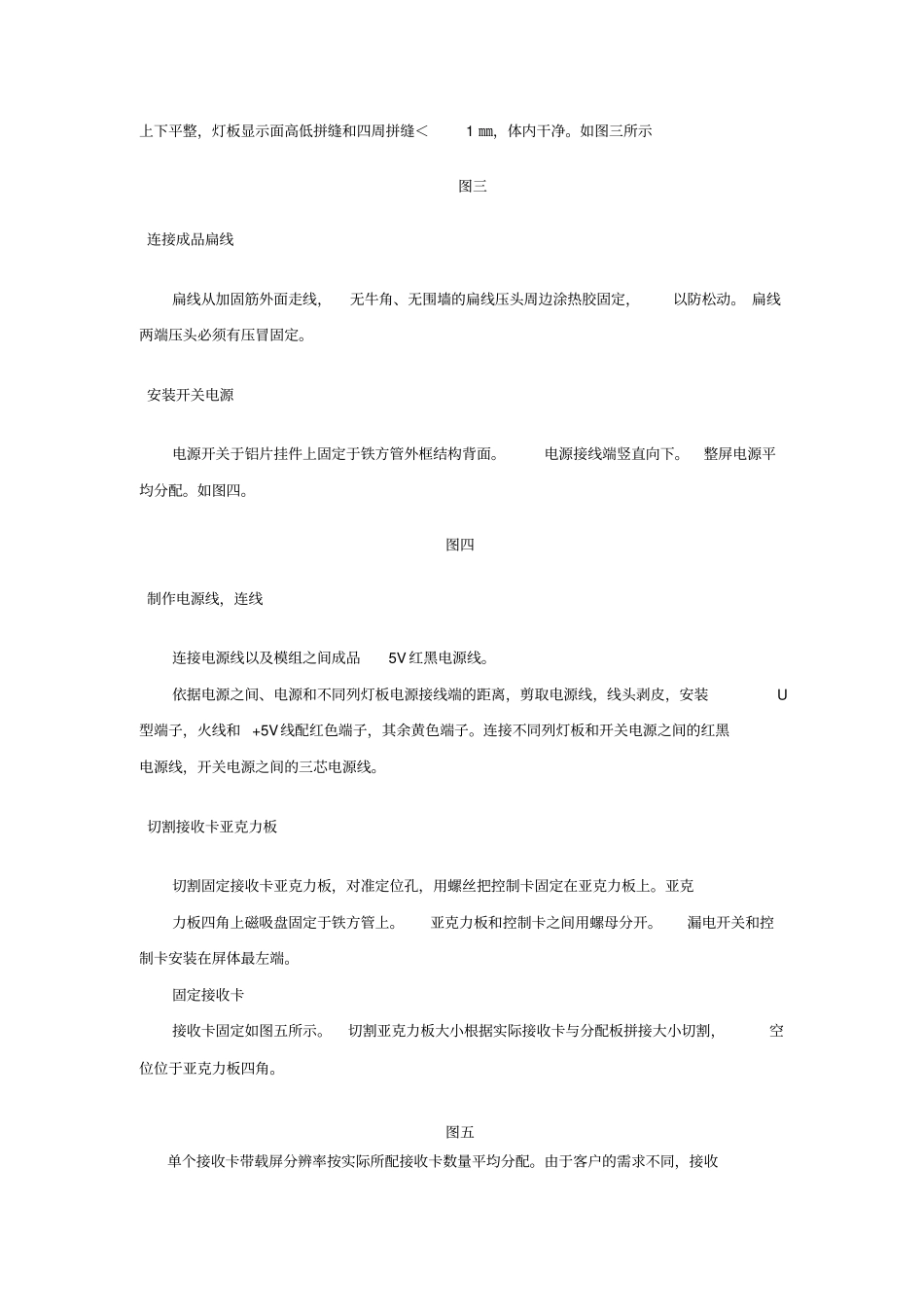

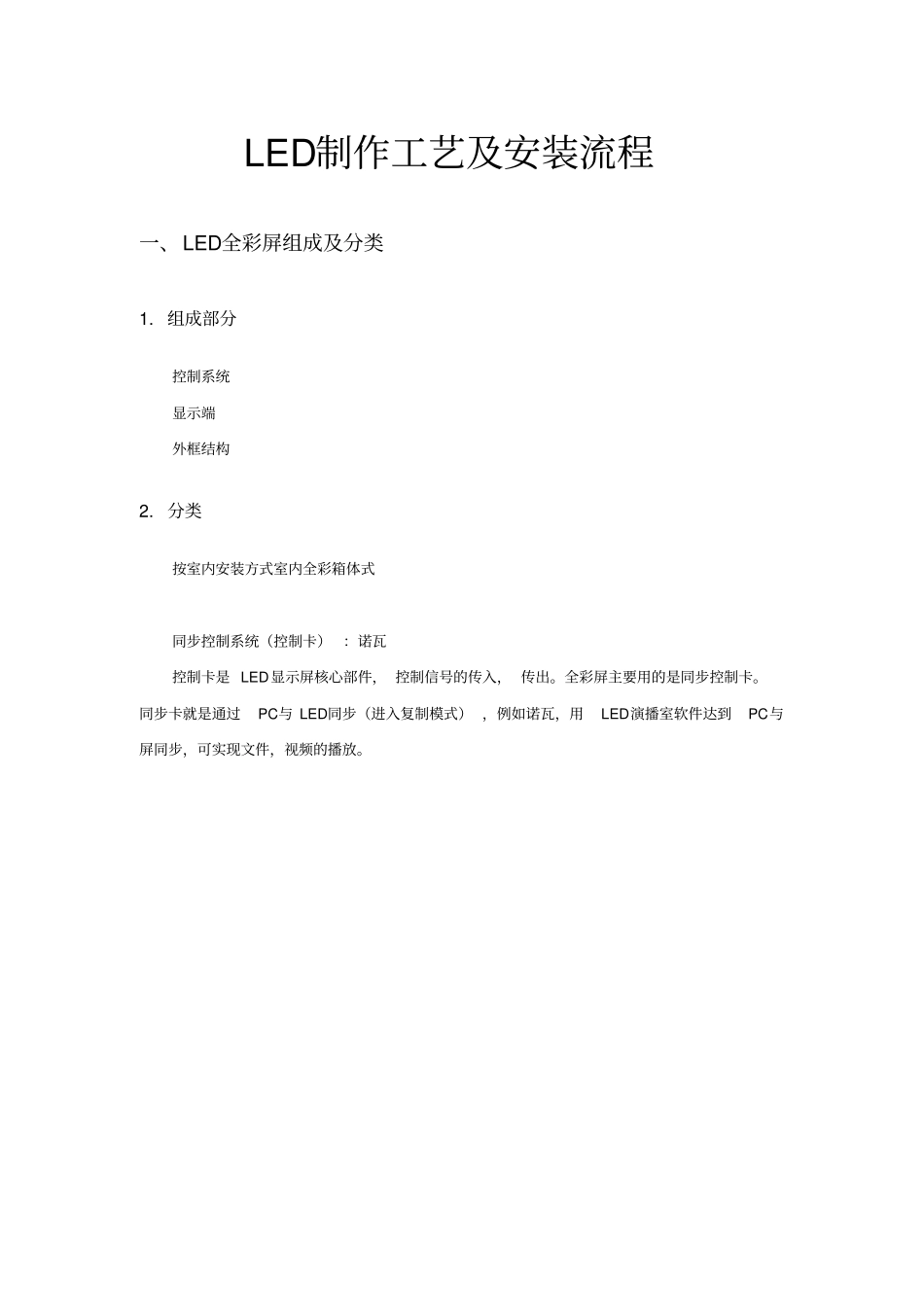

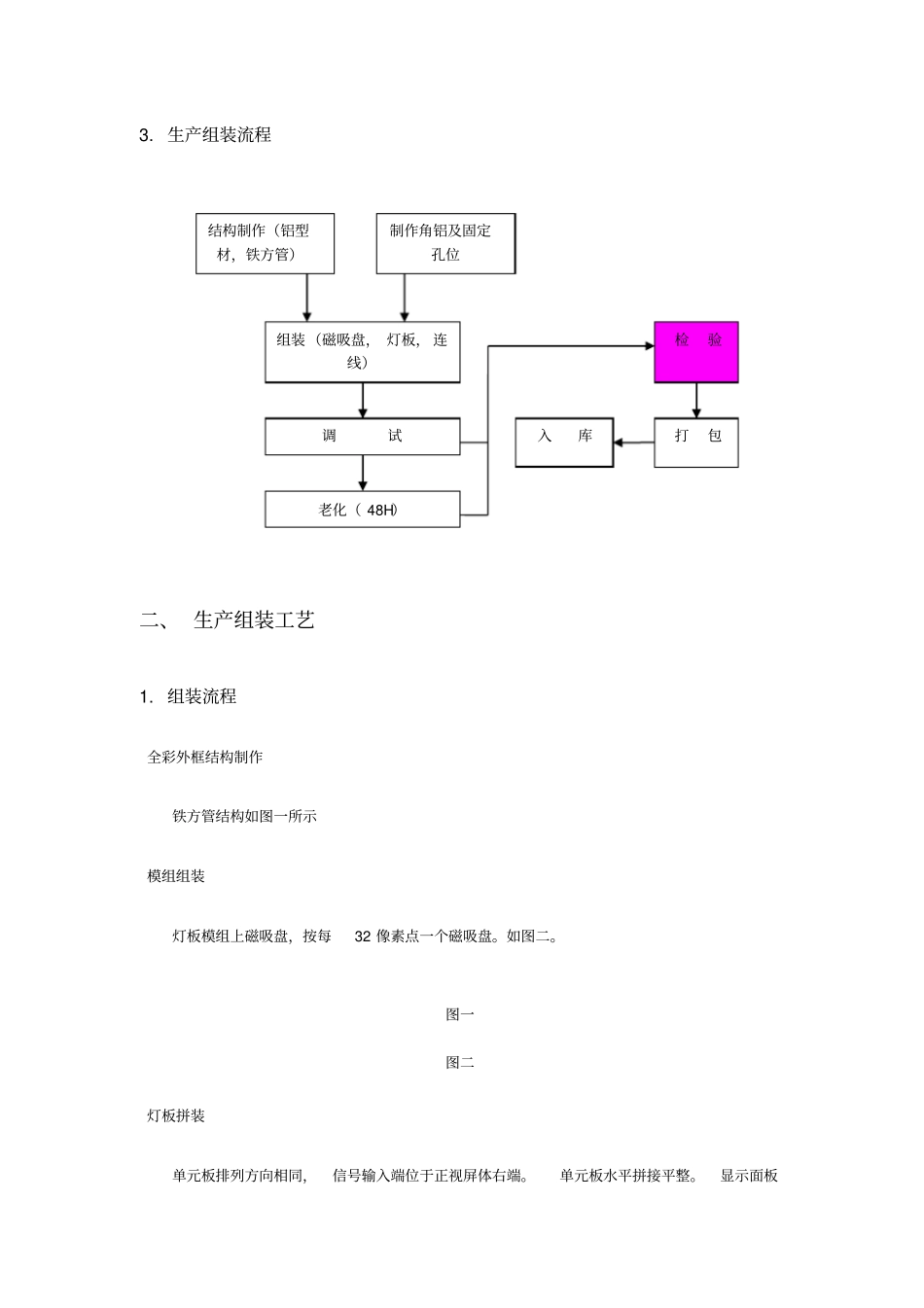

LED制作工艺及安装流程一、LED全彩屏组成及分类1.组成部分控制系统显示端外框结构2.分类按室内安装方式室内全彩箱体式同步控制系统(控制卡):诺瓦控制卡是LED显示屏核心部件,控制信号的传入,传出。全彩屏主要用的是同步控制卡。同步卡就是通过PC与LED同步(进入复制模式),例如诺瓦,用LED演播室软件达到PC与屏同步,可实现文件,视频的播放。3.生产组装流程二、生产组装工艺1.组装流程全彩外框结构制作铁方管结构如图一所示模组组装灯板模组上磁吸盘,按每32像素点一个磁吸盘。如图二。图一图二灯板拼装单元板排列方向相同,信号输入端位于正视屏体右端。单元板水平拼接平整。显示面板结构制作(铝型材,铁方管)组装(磁吸盘,灯板,连线)制作角铝及固定孔位检验打包入库调试老化(48H)上下平整,灯板显示面高低拼缝和四周拼缝<1㎜,体内干净。如图三所示图三连接成品扁线扁线从加固筋外面走线,无牛角、无围墙的扁线压头周边涂热胶固定,以防松动。扁线两端压头必须有压冒固定。安装开关电源电源开关于铝片挂件上固定于铁方管外框结构背面。电源接线端竖直向下。整屏电源平均分配。如图四。图四制作电源线,连线连接电源线以及模组之间成品5V红黑电源线。依据电源之间、电源和不同列灯板电源接线端的距离,剪取电源线,线头剥皮,安装U型端子,火线和+5V线配红色端子,其余黄色端子。连接不同列灯板和开关电源之间的红黑电源线,开关电源之间的三芯电源线。切割接收卡亚克力板切割固定接收卡亚克力板,对准定位孔,用螺丝把控制卡固定在亚克力板上。亚克力板四角上磁吸盘固定于铁方管上。亚克力板和控制卡之间用螺母分开。漏电开关和控制卡安装在屏体最左端。固定接收卡接收卡固定如图五所示。切割亚克力板大小根据实际接收卡与分配板拼接大小切割,空位位于亚克力板四角。图五单个接收卡带载屏分辨率按实际所配接收卡数量平均分配。由于客户的需求不同,接收卡带载分辨率会有差异,连接前请先咨询技术部相关人员。调试、老化万用表测试连线无短路,上电。按照接收卡的调试说明书打测试,老化48小时。老化后,如有隐亮、常亮等故障应即时维修或返厂维修。检验,包装入库检验根据全彩屏检验标准,合格后贴上合格标签。检验合格标签上包含项目名称、规格尺寸包括分辨率、IP地址等,贴在屏体显示面的左上角(全彩屏包边上)。检验完成后,生产人员首先断电,拆下控制卡。依次有序卸下电源线、扁线,最后卸下模组,整理好打包进包装箱内,入库。注:生产流程按照《全彩组装作业指导书》操作。三、LED全彩屏现场安装规范为了提高LED显示屏安装的规范性,安装人员现场安装LED显示器按以下方式进行:安装LED显示屏按照“安装联系单”所要求的安装方式进行安装。LED全彩显示屏室内室箱体式。1.安全指示为了防止使用者或其他人受到危害或财产受到损失,请使用前仔细阅读本安全指示。安全标示说明安全说明安装人员安全要求只有经授权的合格技术人员才能进行本项工程安装。经授权的安全管理员必须保证现场,建筑,安装,连接,使用,拆卸以及运输等关键性系统的安全度。注意!只有您完全了解所有正确的安全检测和安装说明之后,才能进行本项安装。否则,可能会带来危险,造成损失。2.室内LED全彩磁吸式结构安装规范安装现场勘测,布线嵌入式LED全彩屏铁方管结构安装安装用标准件及工具铁方管安装需要工具包括:手枪钻、铆钉枪、电焊机、脚手架、螺丝刀等工具。铁方管结构检测需要工具包括:卷尺、水平尺、棉线、吊垂等。安装步骤将铁方管结构嵌入洞口内,如图所示,铁方管上下均焊接于墙体槽钢上,左右连接角铁固定,根据屏实际大小,每隔70cm距离固定一个角铁。针对没有槽钢的墙体,化学膨胀打入合适大小铁板,将铁方管焊于铁板上,焊点满焊。如下图。包边,铁方管结构安装完成后,用吸尘器清理结构内垃圾。挂装LED全彩屏铁方管结构安装挂装式全彩屏安装示意图如下:挂装铁方管结构如下图:模组拼接、连线调试。安装开关电源,接收卡电源连接于铝片挂件上固定于铁方管外框结构背面。电源接线端竖直向下。整屏电源平均分配。接收卡根据生产调试老化时连接,注意与模组配合连接。模...
