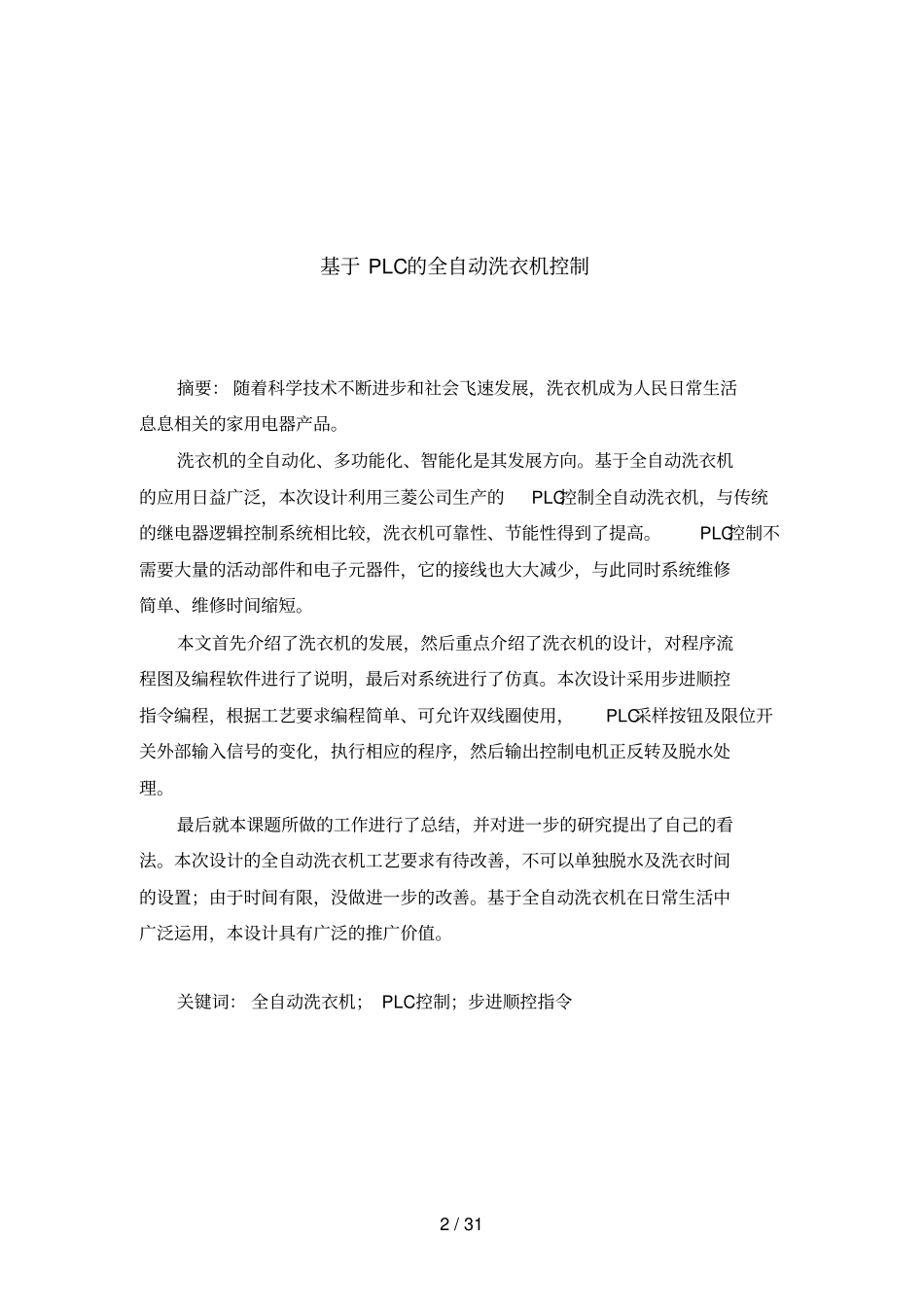

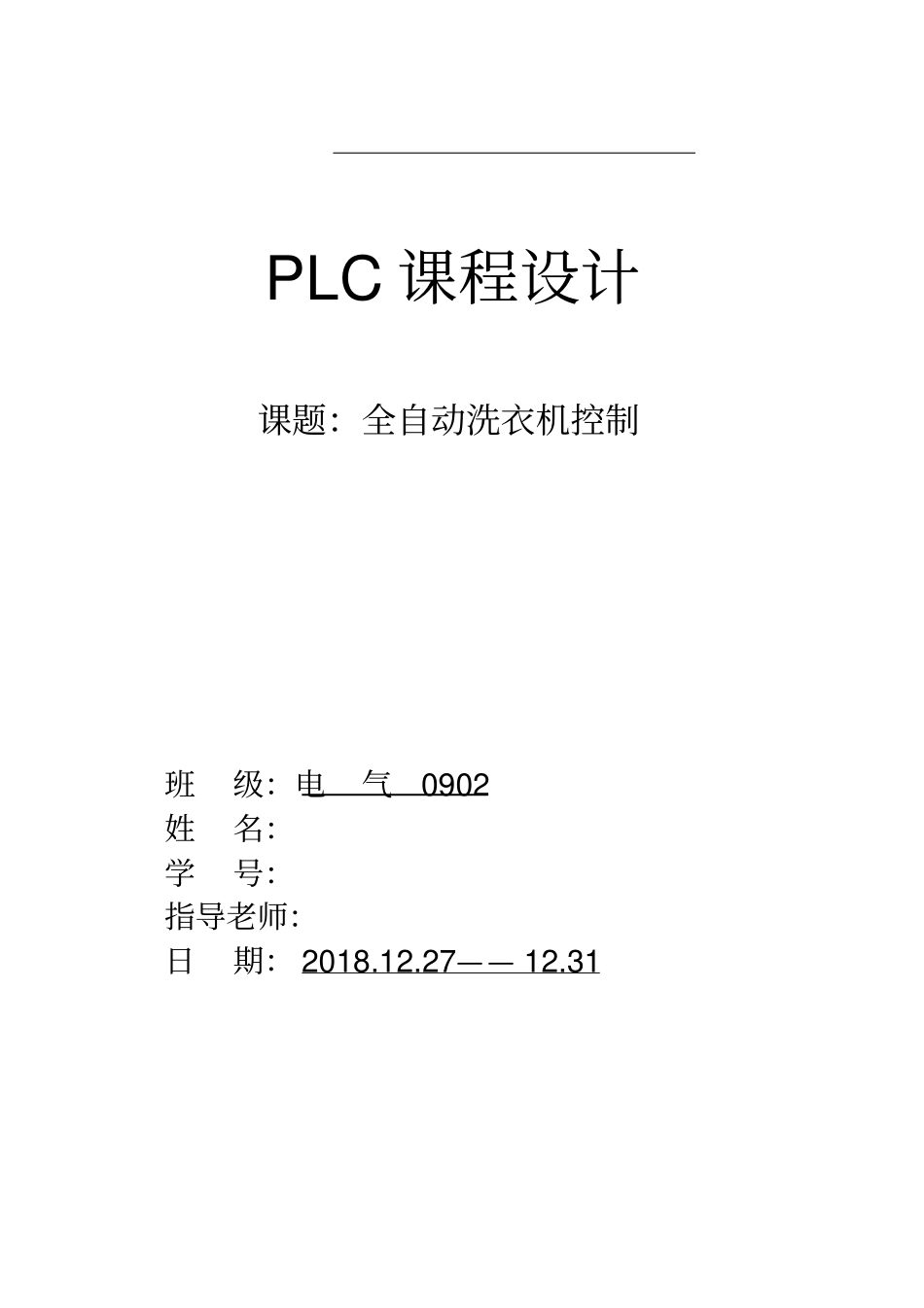

PLC课程设计课题：全自动洗衣机控制班级：电气0902姓名：学号：指导老师：日期：2018.12.27——12.311/31基于PLC的全自动洗衣机控制...............................2一、题目部分.............................................31.1课题内容..........................................31.2设计目标及参数....................................31.3课题要求..........................................3二、总体思路.............................................42.1全自动洗衣机控制系统的控制要求....................42.1.1全自动洗衣机的工作原理......................42.2全自动洗衣机控制系统的PLC选型和资源配置..........52.2.1控制系统构成图...............................52.2.2模块功能概述.................................72.3全自动洗衣机控制系统的电气控制....................9三、电气设计部分.........................................93.1电器元件的选择...................................104.4程序梯形图.......................................27五、总结................................................29六、参考文献............................................302/31基于PLC的全自动洗衣机控制摘要：随着科学技术不断进步和社会飞速发展，洗衣机成为人民日常生活息息相关的家用电器产品。洗衣机的全自动化、多功能化、智能化是其发展方向。基于全自动洗衣机的应用日益广泛，本次设计利用三菱公司生产的PLC控制全自动洗衣机，与传统的继电器逻辑控制系统相比较，洗衣机可靠性、节能性得到了提高。PLC控制不需要大量的活动部件和电子元器件，它的接线也大大减少，与此同时系统维修简单、维修时间缩短。本文首先介绍了洗衣机的发展，然后重点介绍了洗衣机的设计，对程序流程图及编程软件进行了说明，最后对系统进行了仿真。本次设计采用步进顺控指令编程，根据工艺要求编程简单、可允许双线圈使用，PLC采样按钮及限位开关外部输入信号的变化，执行相应的程序，然后输出控制电机正反转及脱水处理。最后就本课题所做的工作进行了总结，并对进一步的研究提出了自己的看法。本次设计的全自动洗衣机工艺要求有待改善，不可以单独脱水及洗衣时间的设置；由于时间有限，没做进一步的改善。基于全自动洗衣机在日常生活中广泛运用，本设计具有广泛的推广价值。关键词：全自动洗衣机；PLC控制；步进顺控指令3/31一、题目部分1.1课题内容根据设计参数和控制要求，设计一全自动洗衣机，画出其运行框图及梯形图控制程序的编制，并画出硬件接线图。1.2设计目标及参数<1）按下启动按扭及水位选择开关，开始进水直到高<中、低）水位，关水<2）洗涤时，正转15秒，停3秒，然后反转15秒，停3秒<3）如此循环5次，总共1080秒后开始脱水并继续排水，排空后脱水30秒<4）开始清洗，重复3次<5）清洗完成，报警10秒并自动停机<6）若按下脱水按扭，可手动脱水<7）按下停止按钮可实现手动停止进水、排水、脱水及报警1.3课题要求1.根据课题的控制要求完成设计2.对传感器选型并列出选型依据3．写出程序流程图及代码4.完成课程设计说明书4/31二、总体思路2.1全自动洗衣机控制系统的控制要求2.1.1全自动洗衣机的工作原理普通洗衣机的工作流程示意图如图2.1所示洗衣机的工作流程由进水、洗衣、排水、脱水4个过程组成。在半自动洗衣机中，这4个过程分别用相应的按钮开关来控制。全自动洗衣机中，这4个过程可做到全自动依次运行，直至洗衣结束。全自洗衣机的洗衣桶<外桶）和脱水桶<内桶）是以同一心安放的，内桶可以旋转，作为脱水用。内桶的周围有许多小孔，使内桶和外桶的水流相通，洗衣机的进水和排水分别由进水电磁阀和排水电磁阀来执行。进水时通过控制系统将进水电磁阀打开，经进水管将水注入到外桶。排水时，通过控制系统将排水电磁阀打开，将水由外桶排到机外。洗涤正转、反转由洗涤电动机驱动波盘的正、反转来实现，此时脱水桶并不旋转。脱水时，控制系统将离合器合上，由洗涤电动机带动内桶正转进行甩干。高、中、低水位控制开关分别用来检测高、中、低水位。启动按钮...
