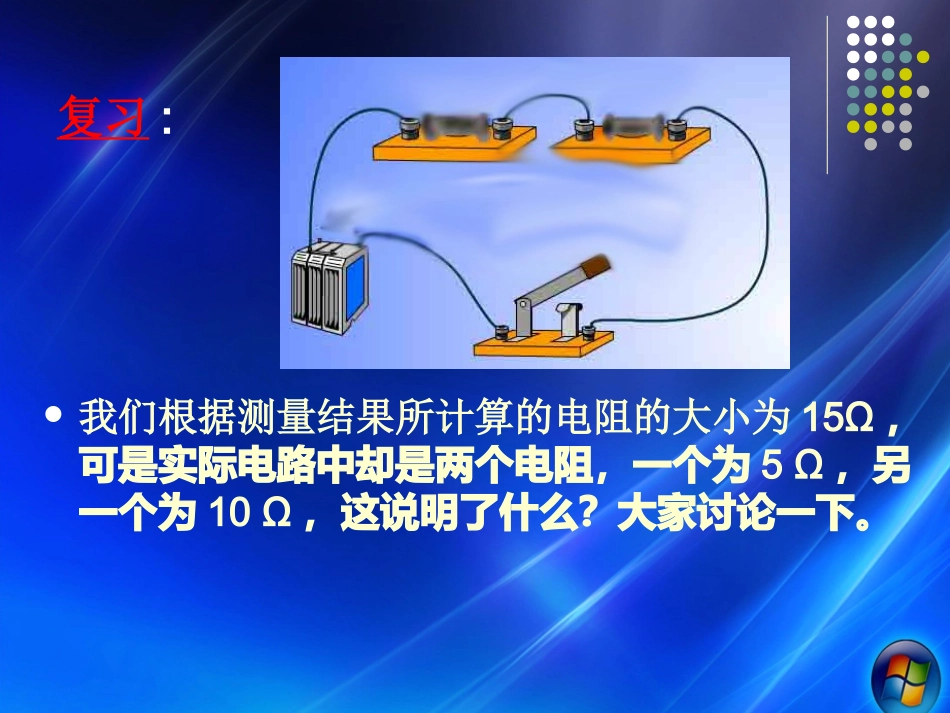

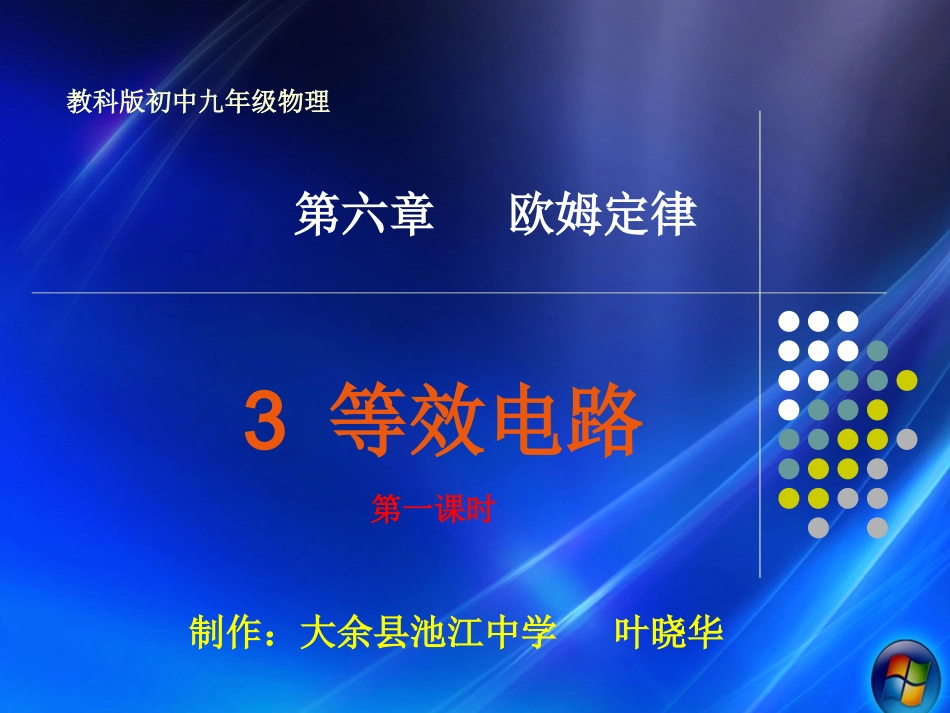

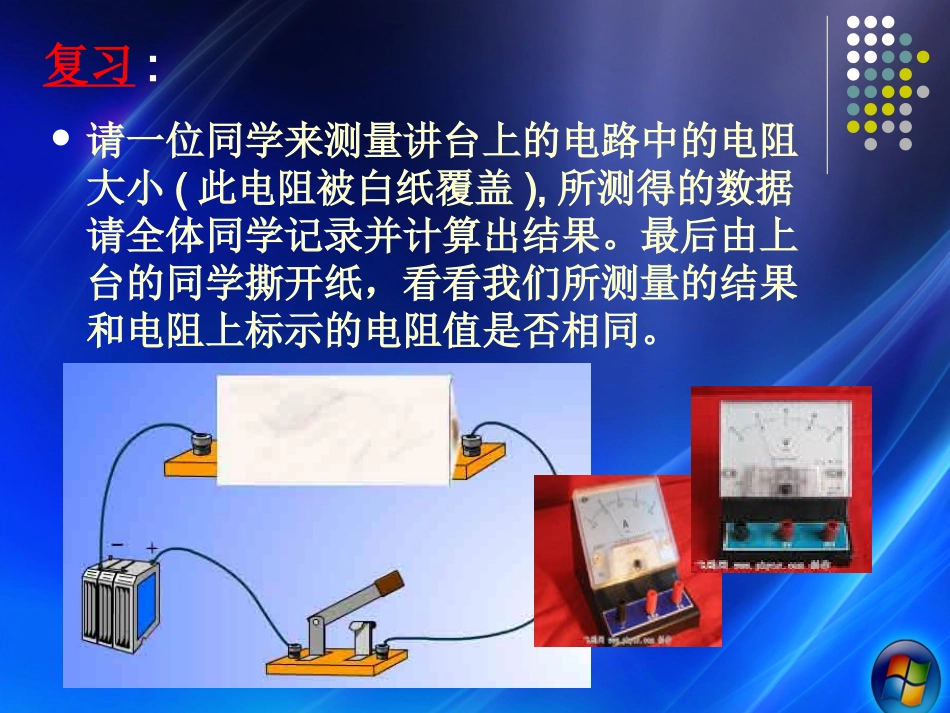

第六章欧姆定律3等效电路制作：大余县池江中学叶晓华第一课时教科版初中九年级物理复习:请一位同学来测量讲台上的电路中的电阻大小(此电阻被白纸覆盖),所测得的数据请全体同学记录并计算出结果。最后由上台的同学撕开纸，看看我们所测量的结果和电阻上标示的电阻值是否相同。复习:我们根据测量结果所计算的电阻的大小为15Ω，可是实际电路中却是两个电阻，一个为5Ω，另一个为10Ω，这说明了什么？大家讨论一下。讨论:我们根据测量结果所计算的阻大小为15Ω，可是实际电路中却是两个电阻，这两个电阻和15Ω的电阻有什么关系？同学们有些什么猜想?互相讨论一下.提问:拆掉被纸覆盖的电路,接入一个15Ω的电阻,电压表和电流表的示数会不会变化?不会变化说明了什么?被纸覆盖的电路的效果和15Ω电阻的效果是相同的,即它们是等效的.3等效电路等效电阻：几个连接起来的电阻所起的作用，可以用一个电阻来代替，这个电阻就是那些电阻的等效电阻根据欧姆定律：R1=R2=R等效=理性探究：串联电路的等效电路22IU11IU证明：猜想：串联电路中R等效＝R1+R2IUII1I2R1R2U1UU2II1I2R1R2U1UU2R等效IUIUIUIURR21221121IUU21IU21RRR等效例题：如图，电阻Ｒ1＝３Ω，Ｒ2＝６Ω，电源电压为１２Ｖ，求Ｒ1、Ｒ2的电压．解：串联电阻有分压作用：1、串联电路中，电阻大的电压大。2、串联电路中，电压跟电阻成正比。12369RRR等效思考：串联电阻有什么作用？12493UVIR等效1243IIIA1114343UIRAV2224683UIRAV2121RRUU分析与解:R等效R1=3Ω12V4VR2=6Ω8VI1IR1R212V串联电路的等效电阻等于各串联电阻之和.公式:12nRRRR等效两导体串联串联导体相当于增长了导体的长度，所以串联的等效电阻大于各串联导体的电阻。两导体并联联猜想：并联导体相当于增加了导体的，所以并联的等效电阻于各并联导体的电阻。横截面积小分析:理性探究：并联电路的等效电阻R等效I1I2R1R2UU1U2I2121IIIUUU111RUI222RUII根据欧姆定律根据并联电路的特点：2211RURURU等效21111RRR等效UR等效练习：要求写出计算过程1．求4欧和6欧两个电阻并联后等效电阻2．求4欧、6欧、８欧三个电阻并联后的的等效电阻3．一个15欧的电阻和一个多大的电阻并联后的等效电阻是３.５欧．4．求５个20欧的电阻并联后的等效电阻，求10个20欧的电阻并联后的等效电阻．结论:并联电路的等效电阻的倒数等于各支路电阻的倒数之和。121111nRRRR等效公式:四个重要结论：Rn2121RRRR1.并联导体相当于增加了导体的_______，所以并联的等效电阻于各并联导体的电阻。2.并联导体的个数增多，等效电阻越_____。3.若n个相同的电阻Ｒ并联，Ｒ等效＝4.若２个电阻Ｒ1和Ｒ2并联，Ｒ等效＝等等RRRRR221横截面积大小3等效电路等效电阻：几个连接起来的电阻所起的作用，可以用一个电阻来代替，这个电阻就是那些电阻的等效电阻串联电路的等效电阻等于各串联电阻之和R等效＝R1+R2并联电路的等效电阻的倒数等于各支路电阻的倒数之和21111RRR等效小结：
