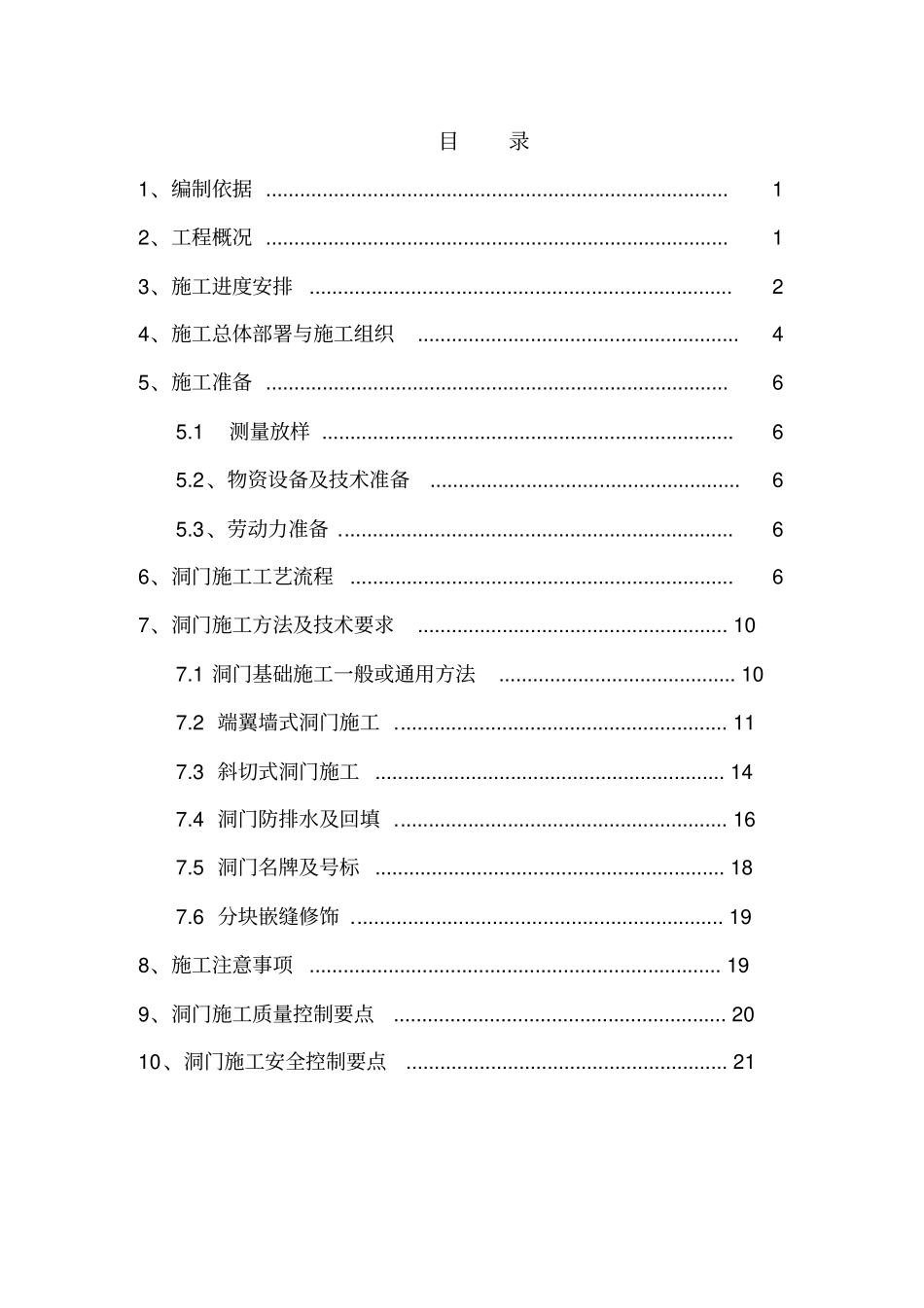

新建兰新铁路第二双线兰州至西宁段站前工程LXS-1标段隧道洞门施工方案编制人:审核人:技术负责人:中国港湾兰新铁路甘青段项目经理部-1-2011年6月2日目录1、编制依据..................................................................................12、工程概况..................................................................................13、施工进度安排...........................................................................24、施工总体部署与施工组织.........................................................45、施工准备..................................................................................65.1测量放样.........................................................................65.2、物资设备及技术准备.......................................................65.3、劳动力准备......................................................................66、洞门施工工艺流程....................................................................67、洞门施工方法及技术要求.......................................................107.1洞门基础施工一般或通用方法..........................................107.2端翼墙式洞门施工...........................................................117.3斜切式洞门施工..............................................................147.4洞门防排水及回填...........................................................167.5洞门名牌及号标..............................................................187.6分块嵌缝修饰..................................................................198、施工注意事项.........................................................................199、洞门施工质量控制要点...........................................................2010、洞门施工安全控制要点.........................................................21-1-兰新铁路第二双线LXS-1标段隧道洞门施工方案1、编制依据1.1国家及铁道部现行相关设计规范、施工规范、技术指南、验收标准(暂行标准和补充标准)和施工工法。1.2用于本工程的正式施工设计文件。1.3现行铁路施工、材料、机具设备等定额。1.4现场踏勘调查情况。1.5国家、铁道部、地方政府的有关法律、规程、规则、条例。2、工程概况本标段隧道共计5座,辅助坑道6处,共需施做洞门16个(其中,正洞洞门10个,辅助坑道口洞门6个),具体设计情况见下表:LXS-1标隧道洞门明细表序号名称隧道长度(m)洞门设计型式洞门名牌和号标进口端出口端进口端出口端1国庆山隧道1590扩大喇叭口倒斜切式缓冲结构明洞门单压端翼墙明洞门(左侧设大边墙)见隧参206-43~44图见隧参206-43~44图2芦草山隧道4648单压端翼墙明洞门(右侧设大边墙)对称端翼墙明洞门见隧参206-43~44图见隧参206-43~44图3高家山隧道12572斜切式扩大缓冲明洞门单压端翼墙明洞门(右侧设大边墙)见隧参206-43~44图见隧参206-43~44图-2-4新庄隧道1002斜切式扩大缓冲明洞门扩大喇叭口倒斜切式缓冲结构明洞门见隧参206-43~44图见隧参206-43~44图5福川隧道10649斜切式扩大缓冲明洞门直立缓冲结构明洞门见隧参206-43~44图见隧参206-43~44图6马岐沟斜井672对称端翼墙式见隧参206-43~44图7小咸水沟横洞1280单压端翼墙式见隧参206-43~44图8大沟斜井440单压端翼墙式见隧参206-43~44图9羊肠子沟斜井642单压端翼墙式见隧参206-43~44图10乎兰大板斜井648单压端翼墙式见隧参206-43~44图11下周家横洞590单压端翼墙式见隧参206-43~44图洞门一般情况下设计建筑材料主要如下(具体以工点图细部结构要求施工):洞门端墙及顶帽:C25砼或C35钢筋砼挡墙、翼墙:C25砼端墙顶水沟:C25砼斜切式隧道门拱墙、帽檐、仰拱:C35钢筋砼或C40钢筋砼(国庆山及芦草山)仰拱填充:C25砼钢筋:HPB235及HRB335钢筋3、施工进度安排具体工期计划安排见下表。-3-LXS-1标隧道洞门...
