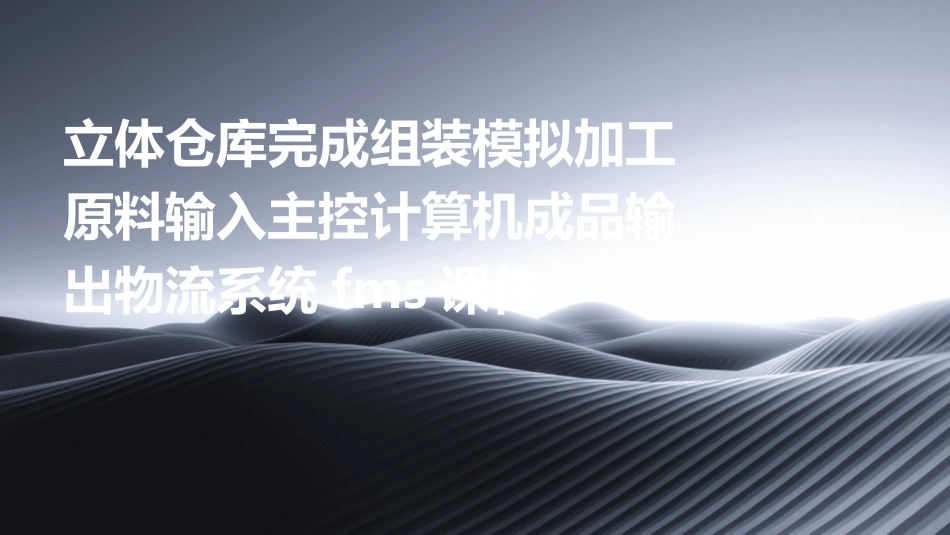

立体仓库完成组装模拟加工原料输入主控计算机成品输出物流系统FMS课件VIP专享VIP免费

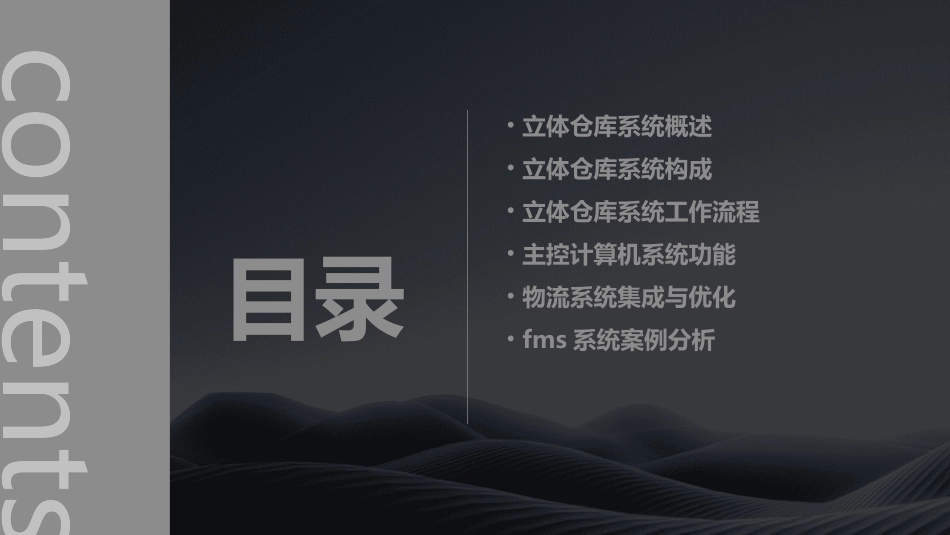

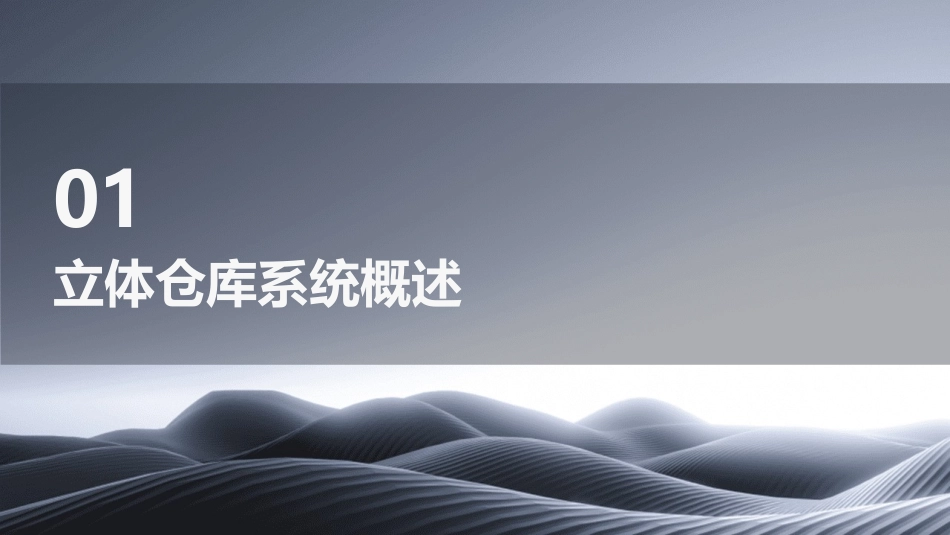

立体仓库完成组装模拟加工原料输入主控计算机成品输出物流系统fms课件contents目录•立体仓库系统概述•立体仓库系统构成•立体仓库系统工作流程•主控计算机系统功能•物流系统集成与优化•fms系统案例分析立体仓库系统概述01•立体仓库是一种采用高层货架储存货物，并通过自动化设备进行货物存取的仓储管理系统。它能够实现货物的自动化、快速、高效管理，提高仓储空间的利用率和作业效率。系统定义高密度存储自动化管理信息化管理安全可靠系统特点01020304立体仓库采用高层货架，能够实现单位面积存储容量的最大化。通过自动化设备进行货物的存取、搬运和盘点，减少人工干预，提高作业效率。立体仓库系统与主控计算机相连，实现信息化管理，方便数据的查询、统计和分析。立体仓库系统具有完善的安全保护措施，能够确保货物的安全和完整。立体仓库系统构成02用于存储物品，通常采用钢结构或混凝土结构。货架用于在货架上存取物品，具有升降、横移、纵向移动等功能。堆垛机包括输送带、输送链、辊筒等，用于将物品从一处输送到另一处。输送设备如叉车、升降平台等，用于辅助堆垛机和输送设备的操作。辅助设备硬件设备控制软件用于控制立体仓库的硬件设备，实现自动化存取和管理。管理软件用于管理立体仓库的库存、订单、物流等信息，实现信息化管理。分析软件用于对立体仓库的运行数据进行挖掘和分析，优化仓库的运行效率。软件系统用于实现立体仓库系统内部及与其他系统的数据传输和通信。用于立体仓库系统与其他系统的连接和交互，如与主控计算机、物流系统等。通信协议与接口接口通信协议设计操作界面，包括菜单、工具栏、状态栏等。界面布局设计操作流程、提示信息、异常处理等，提高用户使用体验。交互设计设计操作界面的颜色、字体、图标等视觉元素，提高界面的可读性和美观度。视觉设计人机界面设计立体仓库系统工作流程03将原材料按照规定放置到立体仓库的指定位置，通过叉车或输送带等设备进行搬运。原料入库信息录入库存管理将原料的品种、数量、质量等信息录入到主控计算机中，以便后续的加工和出库操作。立体仓库系统会自动更新库存信息，保持实时库存数据的准确性。030201原料入库流程主控计算机根据生产计划和库存情况，调度合适的设备进行加工。任务调度工人根据调度指令，操作相应的加工设备，进行原料的加工处理。加工设备操作加工完成后，对成品进行质量检测，确保符合质量要求。质量检测加工流程根据订单需求，向主控计算机提出成品出库申请。出库申请主控计算机核对成品信息，确保出库的成品与订单要求一致。信息核对通过叉车或输送带等设备将成品搬运到指定的出库位置。成品搬运将成品出库的信息录入到主控计算机中，以便后续的物流配送操作。出库信息录入成品出库流程03记录与分析系统会记录异常情况的相关信息，进行分析和总结，以便优化工作流程和提升系统稳定性。01异常检测立体仓库系统实时监控工作流程中的异常情况，如设备故障、库存不足等。02紧急处理发现异常情况时，系统会立即启动紧急处理机制，如自动报警、暂停设备等。异常处理与监控主控计算机系统功能04数据采集主控计算机系统通过各种传感器和输入设备，实时采集立体仓库的物料信息、设备状态、环境参数等数据。数据处理对采集到的数据进行处理，包括数据清洗、转换、存储和分析，以支持系统决策和控制。数据采集与处理指令发送主控计算机系统根据数据处理结果，生成控制指令，通过通信接口发送给立体仓库的执行机构。指令接收接收来自其他系统的指令，如生产计划、调度指令等，将其转换为内部指令，指导立体仓库的运行。指令发送与接收实时监控立体仓库的运行状态、设备状态和环境参数，确保仓库的正常运行。监控当监测到异常情况或参数超限时，系统自动触发报警机制，及时通知相关人员处理。报警监控与报警系统安全与可靠性设计安全防护采取多层次的安全防护措施，如权限控制、数据加密、防火墙等，确保系统的安全性。可靠性设计采用冗余设计、故障诊断与恢复等技术手段，提高系统的可靠性和稳定性，确保立体仓库的连续稳定运行。物流系统集成与优化05物流系统定义物流系统是一个综合性的...
