内支撑结构设计VIP专享VIP免费

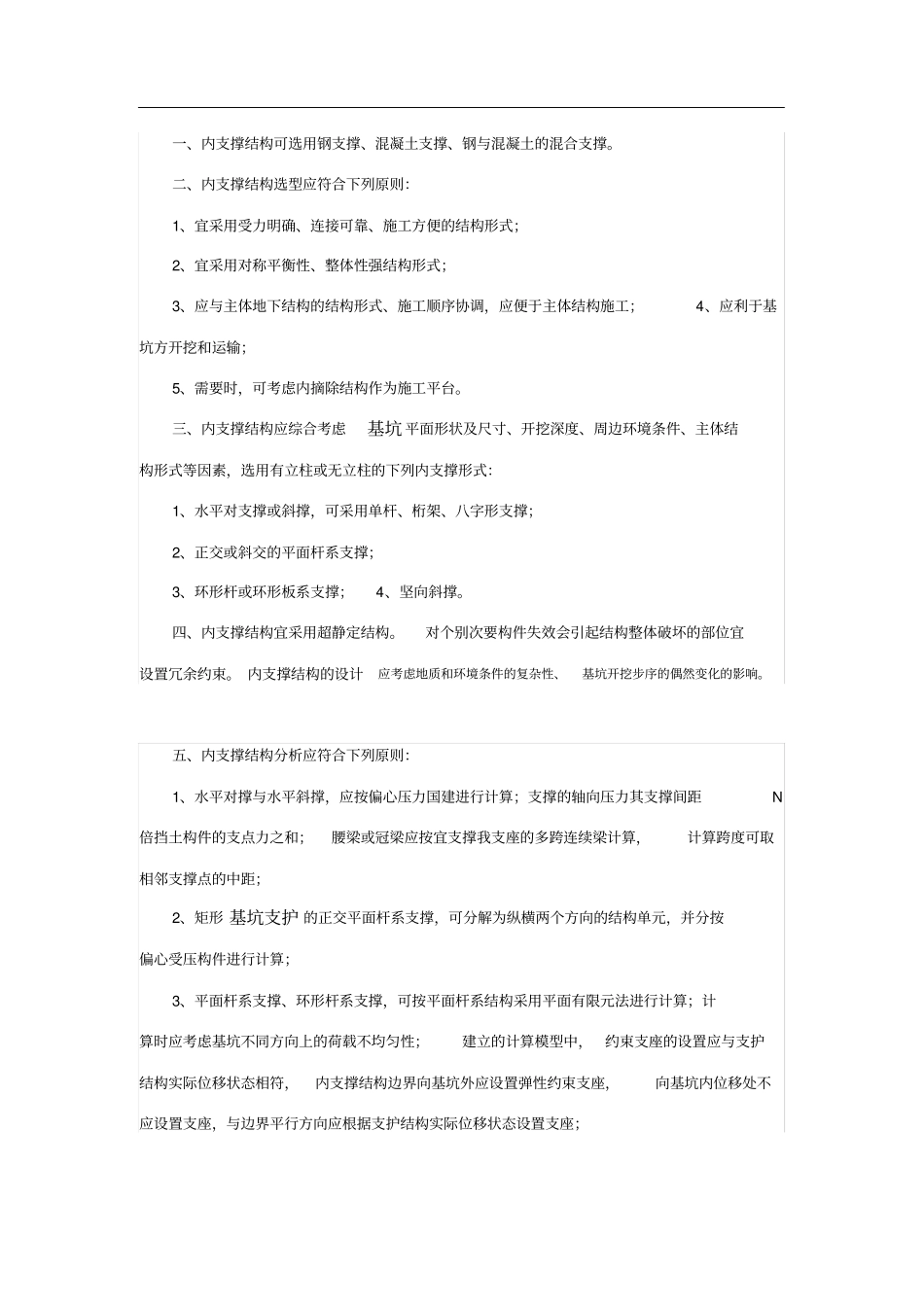

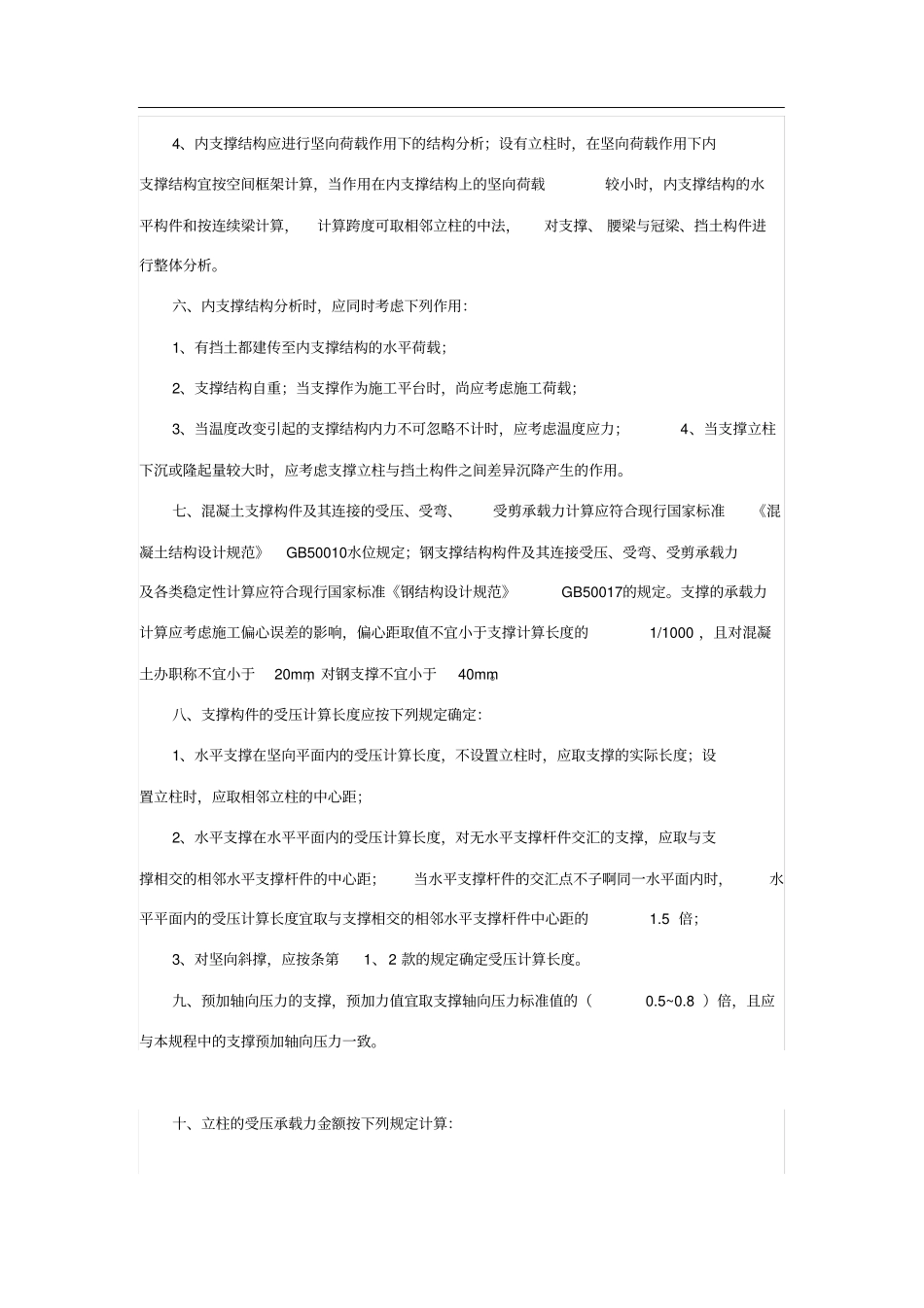

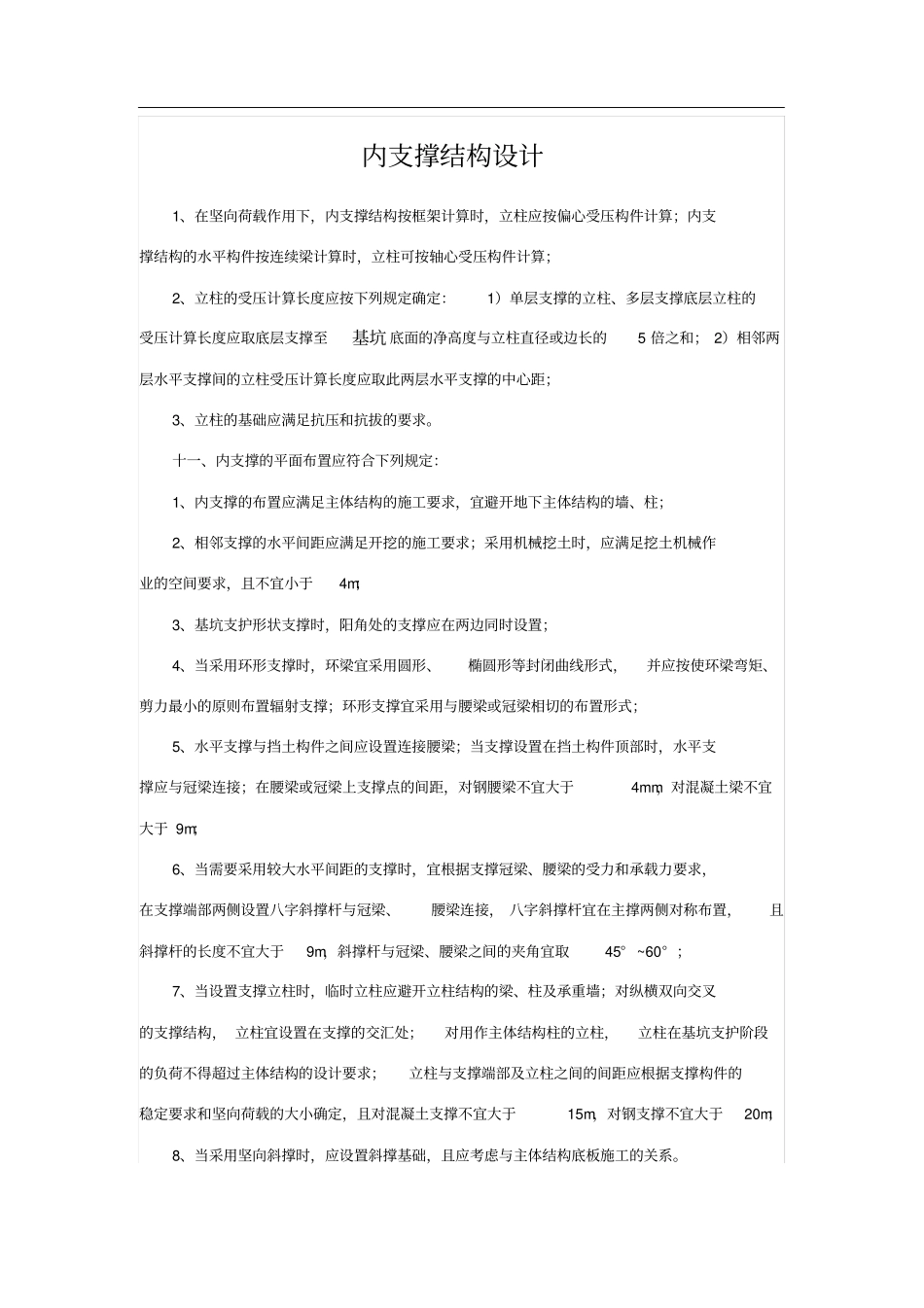

一、内支撑结构可选用钢支撑、混凝土支撑、钢与混凝土的混合支撑。二、内支撑结构选型应符合下列原则：1、宜采用受力明确、连接可靠、施工方便的结构形式；2、宜采用对称平衡性、整体性强结构形式；3、应与主体地下结构的结构形式、施工顺序协调，应便于主体结构施工；4、应利于基坑方开挖和运输；5、需要时，可考虑内摘除结构作为施工平台。三、内支撑结构应综合考虑基坑平面形状及尺寸、开挖深度、周边环境条件、主体结构形式等因素，选用有立柱或无立柱的下列内支撑形式：1、水平对支撑或斜撑，可采用单杆、桁架、八字形支撑；2、正交或斜交的平面杆系支撑；3、环形杆或环形板系支撑；4、坚向斜撑。四、内支撑结构宜采用超静定结构。对个别次要构件失效会引起结构整体破坏的部位宜设置冗余约束。内支撑结构的设计应考虑地质和环境条件的复杂性、基坑开挖步序的偶然变化的影响。五、内支撑结构分析应符合下列原则：1、水平对撑与水平斜撑，应按偏心压力国建进行计算；支撑的轴向压力其支撑间距N倍挡土构件的支点力之和；腰梁或冠梁应按宜支撑我支座的多跨连续梁计算，计算跨度可取相邻支撑点的中距；2、矩形基坑支护的正交平面杆系支撑，可分解为纵横两个方向的结构单元，并分按偏心受压构件进行计算；3、平面杆系支撑、环形杆系支撑，可按平面杆系结构采用平面有限元法进行计算；计算时应考虑基坑不同方向上的荷载不均匀性；建立的计算模型中，约束支座的设置应与支护结构实际位移状态相符，内支撑结构边界向基坑外应设置弹性约束支座，向基坑内位移处不应设置支座，与边界平行方向应根据支护结构实际位移状态设置支座；4、内支撑结构应进行坚向荷载作用下的结构分析；设有立柱时，在坚向荷载作用下内支撑结构宜按空间框架计算，当作用在内支撑结构上的坚向荷载较小时，内支撑结构的水平构件和按连续梁计算，计算跨度可取相邻立柱的中法，对支撑、腰梁与冠梁、挡土构件进行整体分析。六、内支撑结构分析时，应同时考虑下列作用：1、有挡土都建传至内支撑结构的水平荷载；2、支撑结构自重；当支撑作为施工平台时，尚应考虑施工荷载；3、当温度改变引起的支撑结构内力不可忽略不计时，应考虑温度应力；4、当支撑立柱下沉或隆起量较大时，应考虑支撑立柱与挡土构件之间差异沉降产生的作用。七、混凝土支撑构件及其连接的受压、受弯、受剪承载力计算应符合现行国家标准《混凝土结构设计规范》GB50010水位规定；钢支撑结构构件及其连接受压、受弯、受剪承载力及各类稳定性计算应符合现行国家标准《钢结构设计规范》GB50017的规定。支撑的承载力计算应考虑施工偏心误差的影响，偏心距取值不宜小于支撑计算长度的1/1000，且对混凝土办职称不宜小于20mm，对钢支撑不宜小于40mm。八、支撑构件的受压计算长度应按下列规定确定：1、水平支撑在坚向平面内的受压计算长度，不设置立柱时，应取支撑的实际长度；设置立柱时，应取相邻立柱的中心距；2、水平支撑在水平平面内的受压计算长度，对无水平支撑杆件交汇的支撑，应取与支撑相交的相邻水平支撑杆件的中心距；当水平支撑杆件的交汇点不子啊同一水平面内时，水平平面内的受压计算长度宜取与支撑相交的相邻水平支撑杆件中心距的1.5倍；3、对坚向斜撑，应按条第1、2款的规定确定受压计算长度。九、预加轴向压力的支撑，预加力值宜取支撑轴向压力标准值的（0.5~0.8）倍，且应与本规程中的支撑预加轴向压力一致。十、立柱的受压承载力金额按下列规定计算：内支撑结构设计1、在坚向荷载作用下，内支撑结构按框架计算时，立柱应按偏心受压构件计算；内支撑结构的水平构件按连续梁计算时，立柱可按轴心受压构件计算；2、立柱的受压计算长度应按下列规定确定：1）单层支撑的立柱、多层支撑底层立柱的受压计算长度应取底层支撑至基坑底面的净高度与立柱直径或边长的5倍之和；2）相邻两层水平支撑间的立柱受压计算长度应取此两层水平支撑的中心距；3、立柱的基础应满足抗压和抗拔的要求。十一、内支撑的平面布置应符合下列规定：1、内支撑的布置应满足主体结构的施工要求，宜避开地下主体结构的墙、柱；2、相邻支撑的水平间距应满足开挖的施工要求；...
