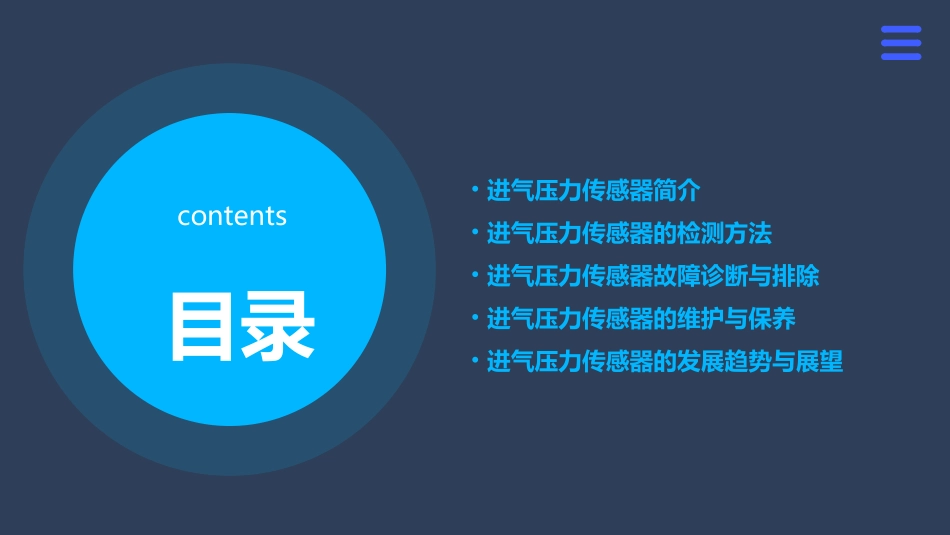

项目五检测进气压力传感器课件目录contents•进气压力传感器简介•进气压力传感器的检测方法•进气压力传感器故障诊断与排除•进气压力传感器的维护与保养•进气压力传感器的发展趋势与展望01进气压力传感器简介监测发动机进气歧管内压力变化进气压力传感器能够感知发动机进气歧管内的压力变化,并将该信号传递给发动机控制单元,从而影响发动机的喷油和点火等参数。优化发动机性能通过监测进气压力,发动机控制单元可以更精确地控制燃油喷射和点火时间,从而提高发动机的功率和燃油经济性。进气压力传感器的作用进气压力传感器通常采用压敏电阻作为感应元件,当进气歧管内的压力发生变化时,压敏电阻的阻值会随之改变,从而产生电信号。产生的电信号经过处理后,会被转化为数字信号并传递给发动机控制单元,以便进行进一步的分析和处理。进气压力传感器的原理信号处理压敏电阻半导体压敏电阻式进气压力传感器具有灵敏度高、响应速度快等优点,被广泛应用于现代汽车的发动机控制系统中。半导体压敏电阻式电容式进气压力传感器利用电容原理感应压力变化,具有稳定性好、精度高等特点,但价格相对较高。电容式进气压力传感器的类型02进气压力传感器的检测方法03关闭点火开关在进行检测前,确保关闭点火开关,以避免对电路造成损坏。01准备工具和设备万用表、导线、螺丝刀等必要的检测工具。02了解进气压力传感器的位置和连接方式熟悉进气压力传感器的安装位置和与发动机控制单元的连接方式,以便正确进行检测。检测前的准备工作使用万用表测量进气压力传感器连接线之间的电压,正常情况下应为5V左右。检查传感器电源电压在发动机运转过程中,使用万用表测量进气压力传感器连接线之间的电压,观察电压值随进气压力变化而变化的情况。检查传感器信号电压检查进气压力传感器连接线路是否牢固,有无短路或断路现象。检查传感器线路观察进气压力传感器外观有无破损、污垢等异常情况,如有需要应进行清洁或更换。检查传感器本体检测步骤输入标题02010403检测结果分析如果传感器电源电压不正常,可能是传感器电源电路故障或传感器本身故障。如果传感器本体存在异常,可能是传感器损坏或污垢过多影响其正常工作。根据检测结果,采取相应的维修措施对进气压力传感器进行修复或更换。如果线路存在故障,可能是线路老化或连接不良。如果传感器信号电压不正常,可能是传感器本身故障或发动机控制单元故障。03进气压力传感器故障诊断与排除常见故障及原因分析传感器输出信号异常可能是由于传感器内部元件损坏、线路接触不良或信号处理电路故障。传感器读数偏差可能是由于进气管道堵塞、传感器安装位置不当或受到其他电磁干扰。传感器无响应可能是由于电源故障、传感器损坏或相关线路断路。检查传感器外观是否正常,线路连接是否牢固,传感器安装位置是否合适。观察法使用万用表等工具测量传感器输出信号是否正常,电源电压是否稳定。测量法将故障传感器替换为正常工作的传感器,以确定是否是传感器本身故障。替换法故障诊断方法更换故障传感器如果确定是传感器本身故障,需要更换新的传感器。在更换过程中,应注意传感器的型号和规格,确保更换的传感器与原车相匹配。检查电源和线路连接确保传感器电源供应正常,线路连接牢固,无断路或短路现象。清理进气管道如果传感器读数偏差,可能是进气管道堵塞,需要清理进气管道。调整传感器安装位置如果传感器安装位置不当,会影响其读数的准确性,需要重新调整安装位置。故障排除步骤04进气压力传感器的维护与保养保持进气压力传感器表面清洁,避免灰尘、污垢和其他杂质的积累。清洁检查连接紧固定期检查进气压力传感器的连接线路,确保无松动或损坏。如发现连接处有松动现象,应及时紧固,以避免影响传感器的正常工作。030201日常维护保养按照制造商的推荐,定期对进气压力传感器进行校准,以确保测量准确性。校准检查进气压力传感器的性能,如响应速度、测量范围等是否符合要求。检查性能记录进气压力传感器的测量数据,并进行分析,以便及时发现潜在问题。数据记录与分析定期检查与校准防潮防尘在潮湿或灰尘较大的环境中使用时,应采取相应的防潮防尘...
