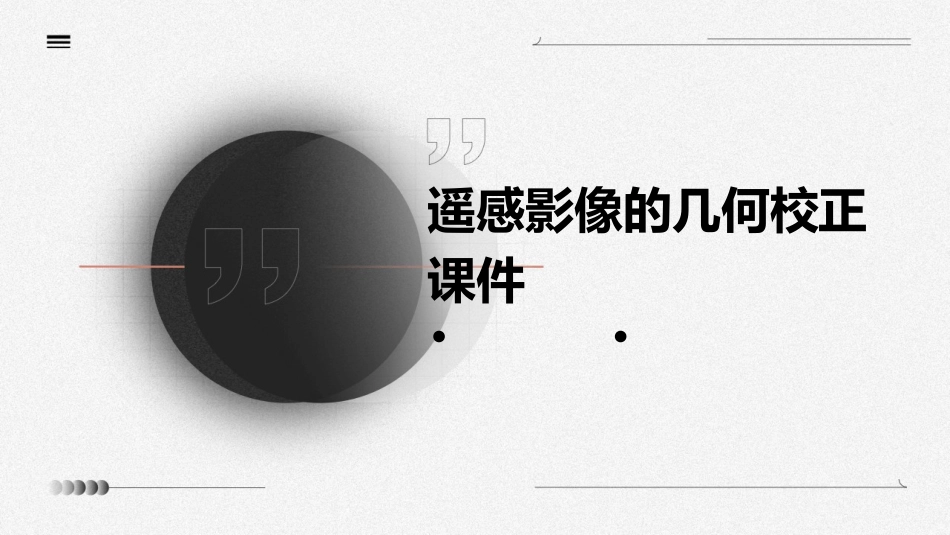

遥感影像的几何校正课件VIP免费

遥感影像的几何校正课件_第1页
1/27
遥感影像的几何校正课件_第2页
2/27
遥感影像的几何校正课件_第3页
3/27

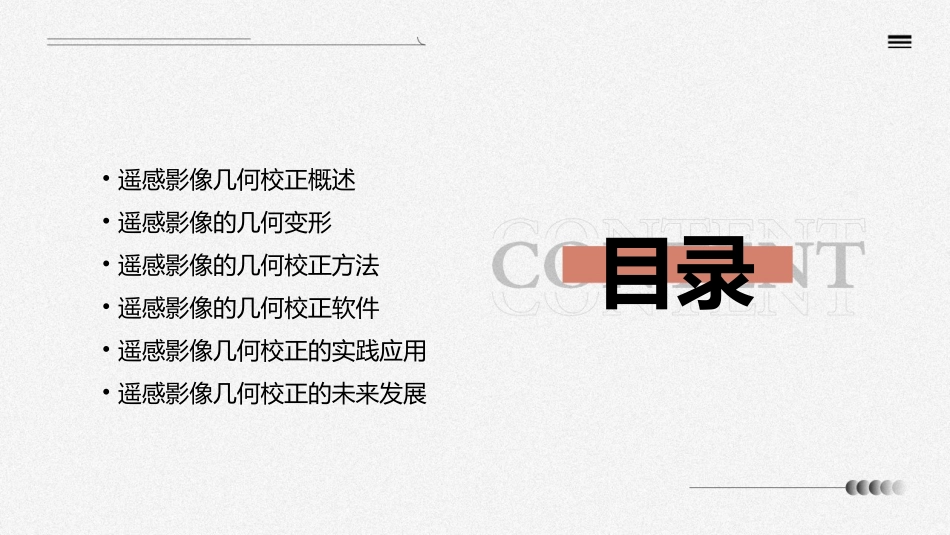

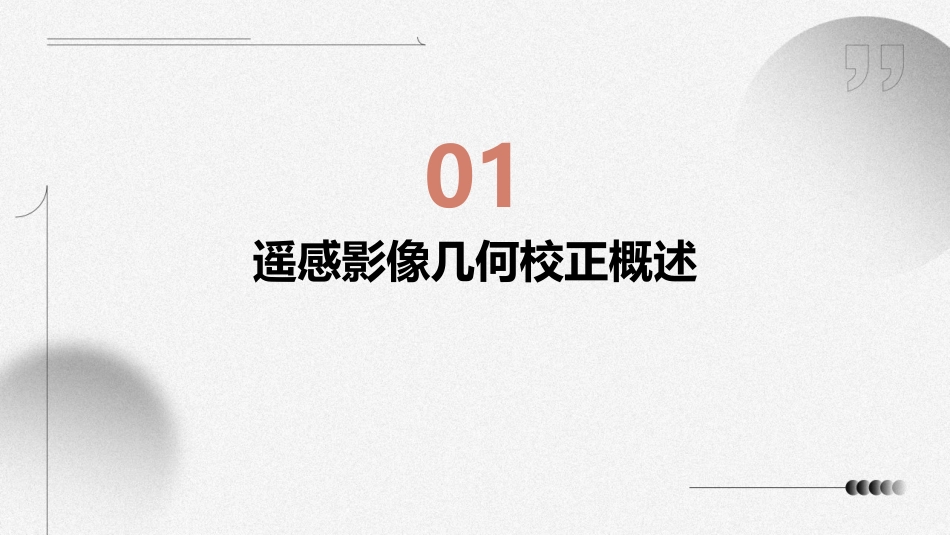

遥感影像的几何校正课件•遥感影像几何校正概述•遥感影像的几何变形•遥感影像的几何校正方法•遥感影像的几何校正软件•遥感影像几何校正的实践应用•遥感影像几何校正的未来发展目录01遥感影像几何校正概述几何校正的概念几何校正是指将遥感影像进行一系列的变换,使其与标准地图或参考地图的几何形状相一致的过程。几何校正包括坐标变换、缩放、旋转、剪切等多种操作,目的是消除遥感影像中由于传感器、地球曲率、地球自转等因素引起的几何畸变。提高遥感影像的精度和可靠性01几何校正能够纠正遥感影像中的几何畸变,从而提高遥感数据的精度和可靠性,为后续的地理信息提取、地图制作等应用提供更好的基础数据。实现多源遥感数据的融合02通过几何校正,可以将不同来源、不同分辨率、不同时相的遥感影像进行对齐和融合,实现多源遥感数据的综合应用。促进遥感技术的广泛应用03几何校正作为遥感数据处理的关键环节,能够提高遥感数据的可用性和可操作性,进一步促进遥感技术在各个领域的广泛应用。几何校正的重要性确定校正参数建立校正模型实现校正算法验证校正结果几何校正的基本步骤01020304根据遥感影像的特点和校正要求,选择合适的坐标变换参数、缩放比例、旋转角度等。根据确定的参数,建立几何校正模型,包括坐标变换模型、缩放模型等。根据建立的模型,选择合适的算法实现几何校正,如多项式拟合算法、共线方程算法等。对校正后的遥感影像进行精度评估和验证,确保校正结果的准确性和可靠性。02遥感影像的几何变形几何变形的类型由于地球曲率、卫星轨道等因素导致影像在扫描过程中产生的扭曲变形。由于卫星轨道高度、地球自转等因素导致影像在扫描过程中产生的缩放变形。由于卫星轨道误差、地球重力场等因素导致影像在扫描过程中产生的偏移变形。由于地球自转轴倾角、卫星姿态等因素导致影像在扫描过程中产生的旋转变形。扭曲变形缩放变形偏移变形旋转变形由于地球是一个椭球体,其曲率对卫星轨道和扫描线方向产生影响,导致影像几何变形。地球曲率卫星轨道高度和倾角地球自转和重力场传感器性能和姿态控制卫星轨道高度和倾角的变化会导致影像扫描线的位置和方向发生变化,进而影响影像几何形状。地球自转导致扫描线速度变化,重力场则对卫星轨道产生影响,进而影响影像几何形状。传感器性能和姿态控制误差也会导致影像几何变形。几何变形的原因几何变形的量化像元尺寸误差由于几何变形,每个像元的实际尺寸与理论尺寸存在误差,可以通过比较实际像元尺寸与理论像元尺寸来量化几何变形程度。像元位置误差由于几何变形,每个像元的位置与理论位置存在误差,可以通过比较实际像元位置与理论像元位置来量化几何变形程度。像元方向误差由于几何变形,每个像元的实际方向与理论方向存在误差,可以通过比较实际像元方向与理论像元方向来量化几何变形程度。03遥感影像的几何校正方法多项式方法是一种常用的几何校正方法,通过多项式函数对原始影像进行几何变换,使其与标准参考影像对齐。优点是简单易行,适用于多种类型的遥感影像。该方法适用于大面积、大范围、小比例尺的遥感影像校正。缺点是对于地形起伏较大的地区,校正精度可能不够高。基于多项式的方法共线方程方法利用遥感卫星轨道参数和传感器参数,建立原始影像与标准参考影像之间的共线方程,实现几何校正。优点是精度较高,适用于地形起伏较大的地区。基于共线方程的方法该方法适用于同一颗卫星、同一时相的遥感影像校正。缺点是对于不同卫星、不同时相的遥感影像,需要重新计算共线方程。数字高程模型方法利用数字高程模型数据,对原始影像进行几何变换,使其与标准参考影像对齐。优点是精度较高,适用于各种类型的遥感影像。该方法适用于地形起伏较大的地区,能够提高几何校正的精度。缺点是需要获取数字高程模型数据,且计算量较大。基于数字高程模型的方法04遥感影像的几何校正软件提供丰富的影像处理工具,包括滤波、增强、分类等,可对几何校正后的影像进行进一步处理。具有良好的用户界面,易于学习和使用,适合初学者和专家使用。遥感影像处理软件,具有强大的几何校正功能,支持多种校正方法,如多项式校...
