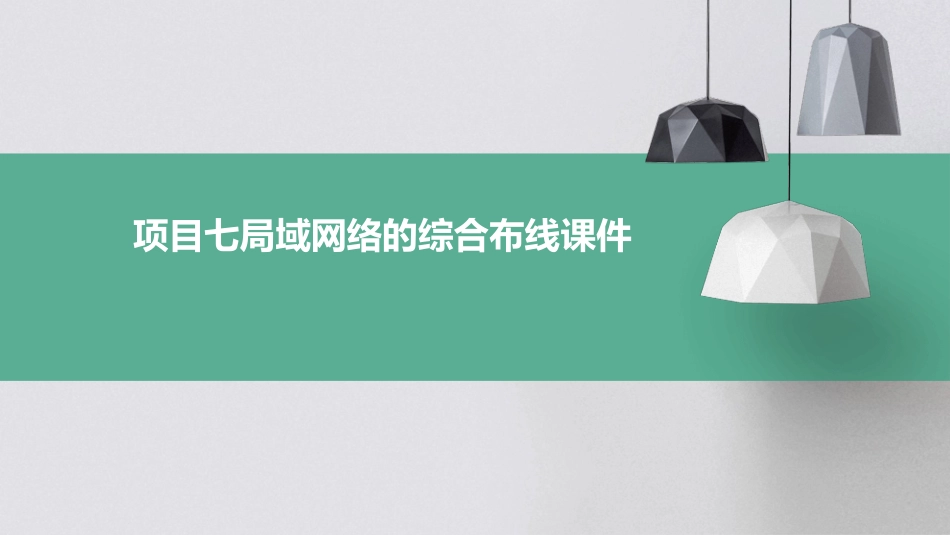

项目七局域网络的综合布线课件VIP免费

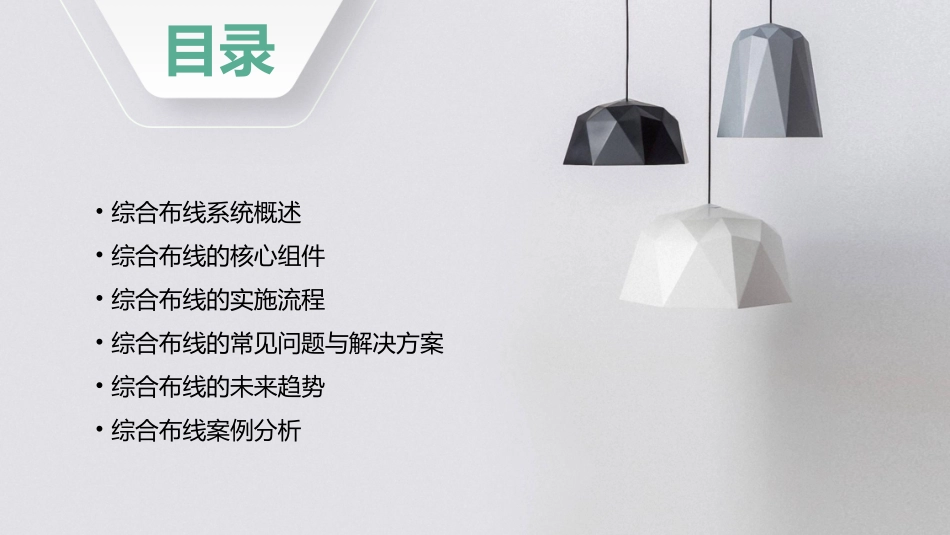

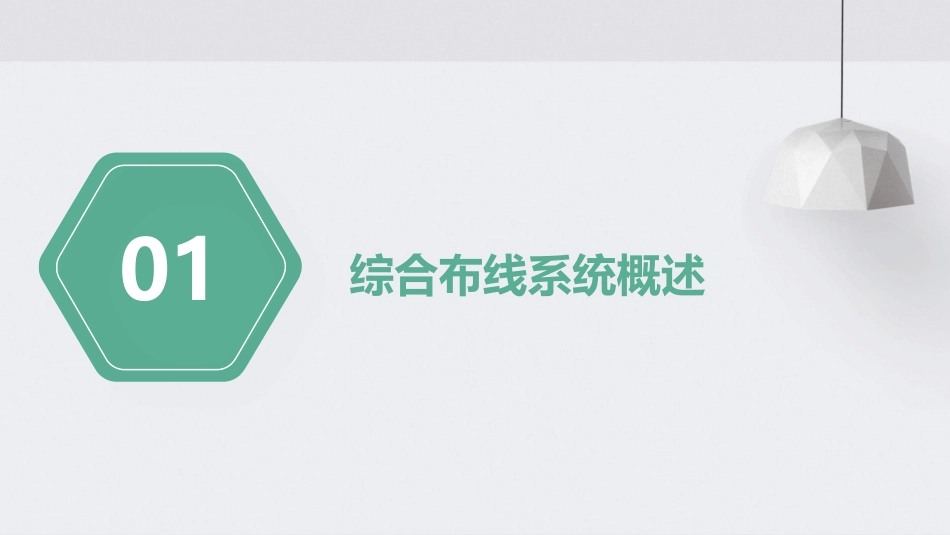

$number{01}项目七局域网络的综合布线课件目录•综合布线系统概述•综合布线的核心组件•综合布线的实施流程•综合布线的常见问题与解决方案•综合布线的未来趋势•综合布线案例分析01综合布线系统概述定义综合布线系统是一种基于模块化的、灵活性极高的信息传输系统，通过统一规划设计建筑物内的各种通信设备、信息管理系统和外部通信设施的通信线路，实现信息传输和资源共享。特点标准化、模块化、灵活性、扩展性、可靠性、经济性。定义与特点提高通信效率提升信息化水平保障信息安全降低维护成本综合布线的重要性综合布线系统具有较高的可靠性和安全性，能够保障建筑物内部的信息安全。综合布线系统采用模块化设计，方便维护和管理，能够降低维护成本。综合布线系统能够提供高速、稳定、可靠的通信线路，满足各种通信需求，提高通信效率。综合布线系统是建筑物信息化的基础设施，能够支持语音、数据、视频等多种业务，提升建筑物信息化水平。传统的布线系统，各系统独立，不便于管理和维护。早期布线系统出现了统一的标准和规范，出现了综合布线系统，实现了各系统的集成和统一管理。标准化布线系统随着技术的发展，出现了智能布线系统，能够实现自动化的管理和维护。智能布线系统云计算和物联网技术的发展对综合布线系统提出了新的要求和挑战，需要不断更新和发展综合布线技术以适应新的需求。云计算和物联网技术的影响综合布线的历史与发展02综合布线的核心组件123传输介质无线传输适用于不便布线的场景，具有灵活性和便捷性，但易受环境因素干扰。双绞线常见的局域网传输介质，具有成本低、可靠性高的优点，但传输距离较短。光缆长距离传输的首选，具有传输速率高、抗电磁干扰能力强等优点，但成本较高。路由器配线架交换机连接硬件用于连接不同网络的设备，可以实现数据的路由和转发。用于管理双绞线电缆的硬件设备，提供方便的端接和跳线功能。用于连接多个网络设备的连接设备，可以实现数据的快速交换。所有节点共用一条传输介质，节省成本，但可扩展性差。总线型拓扑星型拓扑环型拓扑每个节点通过单独的线缆连接到中心节点，易于扩展和维护。节点之间形成闭环路，提高可靠性和容错能力。030201布线拓扑结构布线标准与认证TIA/EIA标准美国通信工业协会制定的标准，包括常见的布线标准如TIA568A、TIA568B等。ISO/IEC标准国际标准化组织制定的标准，如ISO/IEC11801等。认证机构如UL、ETL等机构可以对综合布线产品进行认证，以确保其符合相关标准和规定。03综合布线的实施流程明确项目的规模、要求和预期成果，为后续工作提供指导。确定项目目标通过调查、访谈等方式，了解用户需求、业务需求和技术需求。收集信息对收集到的信息进行整理、分类和评估，明确项目的具体需求。分析需求需求分析根据需求分析结果，设计满足需求的综合布线方案。制定方案选择合适的技术标准和设备，确保方案的可行性和稳定性。确定技术标准根据设计方案，绘制详细的布线图纸，包括拓扑结构、设备配置等。绘制图纸设计规划制定预算结合估算成本和预期利润，制定项目的预算。估算成本根据设计方案和图纸，估算项目所需的人工、材料、设备等成本。报价根据预算和客户需求，提供详细的报价单。预算与报价通过媒体、网络等渠道发布项目招标信息。发布招标对收到的投标文件进行技术、商务等方面的评审，筛选出合格的投标人。评审投标与中标人签订正式的工程合同，明确双方的权利和义务。签订合同工程招标与投标施工组织合理安排施工进度、人员和资源，确保工程按计划进行。质量控制对施工过程进行质量检查和控制，确保施工质量符合要求。施工准备根据设计方案和图纸，准备所需的人工、材料、设备等。工程实施对所有布线设备和系统进行测试，确保其正常工作。测试设备整理和提交验收报告及相关文档，供客户审查和确认。验收文档测试验收04综合布线的常见问题与解决方案线缆故障排除线缆故障是综合布线中常见的问题之一，需要进行仔细的排查和修复。•·1.识别问题：首先需要确定线缆故障的具体表现，如网络连接不稳定、信号丢失等。3.故障定位：根据测试结果，确定故障的具体位置，可能是线缆断裂、接触...
