项目六光耦器件课件VIP免费

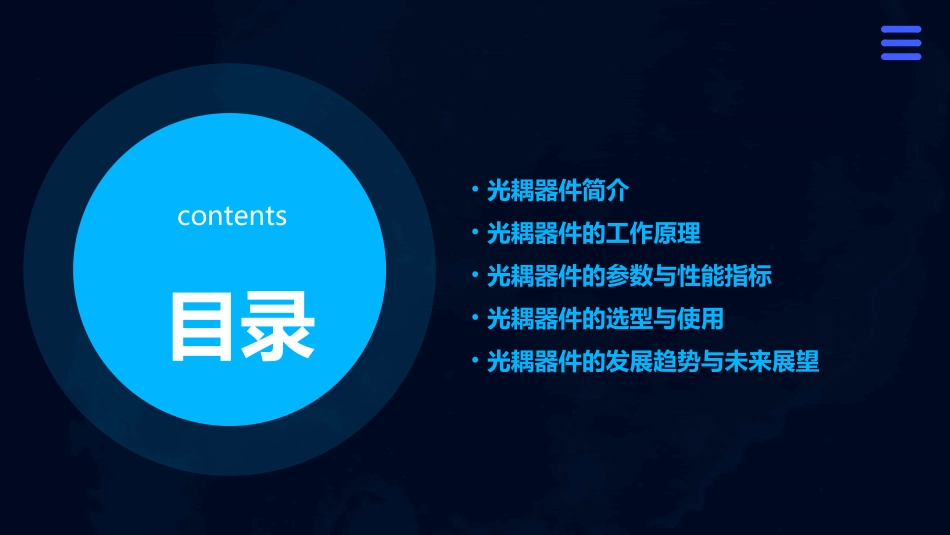

项目六光耦器件课件目录contents•光耦器件简介•光耦器件的工作原理•光耦器件的参数与性能指标•光耦器件的选型与使用•光耦器件的发展趋势与未来展望01光耦器件简介光耦器件是一种利用光信号进行输入与输出之间耦合的电子器件。定义光耦器件通过发光二极管（LED）将输入的电信号转换为光信号，再由光敏元件（如光电晶体管或光电二极管）将光信号转换为电信号，实现输入与输出之间的耦合。工作原理光耦器件的定义与工作原理光耦器件有多种类型，如晶体管输出型、可控硅输出型、达林顿输出型等。种类光耦器件具有高隔离电压、低漏电流、高速响应、低噪声等优点，广泛应用于各种电路隔离和信号传输场合。特点光耦器件的种类与特点光耦器件的应用领域用于隔离和传输电源信号，提高电路的安全性和稳定性。用于光纤通信和微波通信中的信号隔离和传输。用于控制电路中，实现电路隔离和信号传输。用于医疗设备中的信号隔离和传输，保证医疗设备的安全性和稳定性。电源电路通信领域工业控制医疗设备02光耦器件的工作原理光耦器件的光电转换过程光的吸收与转换光耦器件中的发光二极管（LED）发射的光被光电晶体管吸收，将光能转换为电能，引发晶体管内的电子流动。光电效应光电晶体管内的半导体材料在吸收光能后，产生电子-空穴对，形成电场，进而产生电流。信号传输产生的电流作为输出信号，通过电路传输至后续处理单元。光耦器件中，LED的光强与光电晶体管的电流成正比关系，即输入的光强越大，输出的电流也越大。电流传输比例线性响应范围响应速度在一定的光强范围内，光耦器件的输出电流与输入光强呈线性关系，保证了信号传输的准确性。光耦器件的响应速度取决于光电晶体管的性能，高速光耦器件能够实现快速响应。030201光耦器件的电流传输特性在一定的光强和温度范围内，光耦器件的输出电压与输入电流呈线性关系，保证了信号的线性传输。线性传输范围光耦器件的线性传输特性受温度影响较小，具有较好的温度稳定性。温度稳定性由于光耦器件的光电转换过程具有一定的隔离作用，能够抑制噪声干扰，提高信号的信噪比。噪声抑制光耦器件的线性传输特性03光耦器件的参数与性能指标响应度波长范围灵敏度暗电流光耦器件的光电参数01020304描述光耦器件将光信号转换为电信号的能力，单位是A/W或mA/W。光耦器件能够响应的光波长范围，通常以纳米为单位。光耦器件对光信号的敏感程度，通常以V/W或mA/W表示。在无光照情况下，光耦器件输出的微弱电流或电压。光耦器件输入端的电阻抗值，通常以兆欧姆(MΩ)为单位。输入阻抗光耦器件输出端的电阻抗值，通常以兆欧姆(MΩ)为单位。输出阻抗光耦器件输入与输出之间线性关系的范围。线性范围光耦器件的响应速度，包括上升时间和下降时间。开关时间光耦器件的电气参数光耦器件在规定条件下能够正常工作的时长。寿命光耦器件在不同温度下的性能稳定性，通常以温度系数表示。温度稳定性光耦器件在不同湿度下的性能稳定性。湿度稳定性光耦器件的机械强度、抗震能力等物理性能。机械性能光耦器件的可靠性指标04光耦器件的选型与使用考虑光耦的电气特性根据电路的电压、电流、频率等参数要求，选择电气特性符合需求的光耦器件。考虑光耦的隔离特性根据电路的隔离要求，选择隔离电压、隔离电容等参数符合要求的光耦器件。根据电路需求选择光耦类型根据电路的输入输出特性，选择对应的光耦类型，如线性光耦、高速光耦、隔离光耦等。光耦器件的选型原则确保光耦器件的输入输出端电压和电流在规定范围内过高的输入输出电压或电流可能损坏光耦器件，导致性能下降或失效。避免在光耦器件的输入端施加过高的浪涌电压浪涌电压可能损坏光耦器件的光电检测器，导致性能下降或失效。注意光耦器件的响应速度在高速电路中使用光耦器件时，需要考虑其响应速度是否满足电路要求，避免信号延迟或失真。光耦器件的使用注意事项123可能是由于生产工艺问题或使用环境恶劣导致，解决方法是选用更高隔离电压的光耦器件或改善使用环境。光耦器件的隔离电压低可能是由于光电检测器老化或生产工艺问题导致，解决方法是选用线性度更好的光耦器件或定期更换。光耦器件的线性度差可能是由...
