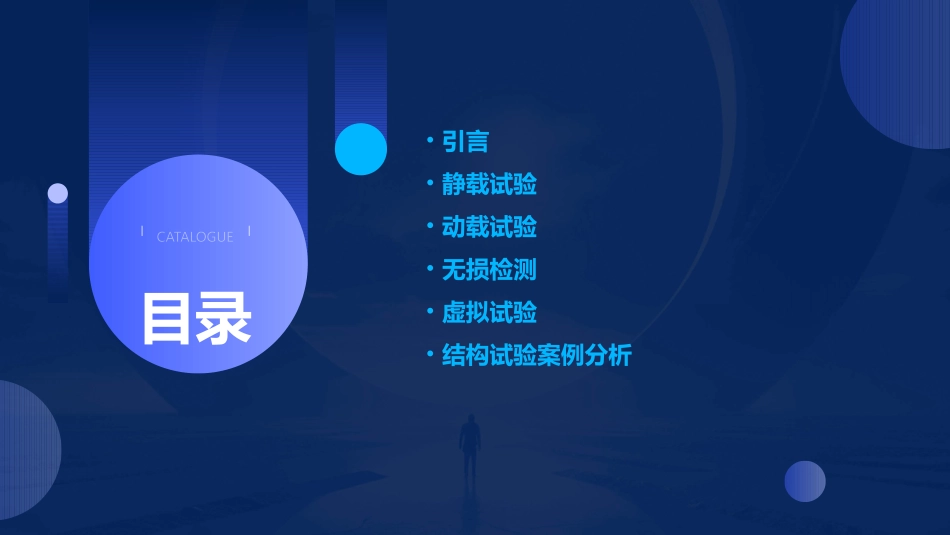

现代结构试验方法课件CATALOGUE目录•引言•静载试验•动载试验•无损检测•虚拟试验•结构试验案例分析01引言结构试验的目的是通过实验手段获取结构在各种作用下的性能，为结构设计提供依据，验证设计理论的正确性和可靠性。目的结构试验是工程结构设计和分析的重要环节，通过试验可以深入了解结构的性能，发现设计中的不足和缺陷，提高结构的安全性和可靠性，促进工程结构的优化和发展。意义结构试验的目的和意义ABCD结构试验的分类静载试验静载试验是在结构上施加静力载荷，以测试结构的静载性能，如强度、刚度、稳定性等。模型试验模型试验是在缩尺比例的结构模型上进行实验，以模拟真实结构的性能。动载试验动载试验是在结构上施加动态载荷，以测试结构的动力性能，如振动、疲劳等。复合试验复合试验是在结构上同时施加静力和动载，以测试结构的复合性能。利用传感器、计算机等现代技术手段，实现结构试验的智能化和自动化。智能化提高结构试验的精度和分辨率，获取更准确的结构性能参数。精细化采用环保材料和绿色技术，降低结构试验对环境的影响。绿色化利用计算机仿真技术，实现结构试验的虚拟化，减少实际试验的数量和风险。虚拟化结构试验的发展趋势02静载试验静载试验是通过施加静力荷载来检测结构或材料的强度、刚度、稳定性等性能的试验方法。静载试验的原理基于材料力学和弹性力学的基本理论，通过测量结构在静力荷载作用下的变形和内力，评估结构的承载能力和安全性。静载试验适用于各种类型的结构，如桥梁、房屋、塔架等，是工程结构检测和评估中最为常见和可靠的方法之一。静载试验的原理静载试验通常需要使用各种设备和装置，如反力装置、加载装置、位移计、应变计等。加载装置是用于施加静力荷载的设备，可以根据试验需求选择不同的加载方式和装置，如重力加载、液压加载等。静载试验的设备与装置反力装置是用于提供加载力的设备，通常由配重、钢丝绳和滑轮等组成。位移计和应变计则是用于测量结构在静力荷载作用下的变形和应变的设备。试验前的准备工作包括确定试验目的、选择合适的设备和装置、制定详细的试验计划和方案等。加载试验是静载试验的核心环节，需要根据试验计划和方案对结构施加静力荷载，并观察和记录结构的反应和变化。结果分析和评估则是根据采集到的数据对结构的性能进行评估，并得出相应的结论和建议。数据采集和处理包括对位移计、应变计等设备的读数进行记录和处理，以获取结构的变形、应变等数据。静载试验通常包括以下几个步骤：试验前的准备工作、加载试验、数据采集和处理、结果分析和评估等。静载试验的步骤与操作03动载试验模拟实际结构所承受的动态载荷，以评估结构的动态特性和响应。通过施加周期性或随机载荷，研究结构在不同频率和幅值下的振动和变形。了解结构在不同动载下的行为，为结构设计和优化提供依据。动载试验的原理产生动载荷的装置，可模拟实际环境中的振动和冲击。激振器传感器信号采集与处理系统试验台用于测量结构的振动和位移等参数，如加速度计、位移计等。用于采集传感器数据，并进行处理和分析。用于支撑和固定被试结构，确保试验的准确性和可靠性。动载试验的设备与装置结果评估与结论根据采集的数据和分析结果，评估结构的动态特性和响应，得出相应的结论和建议。数据采集与处理通过信号采集与处理系统，实时采集传感器数据，并进行处理和分析。施加动载荷根据试验要求，调整激振器的参数，施加所需的动载荷。试验准备确定试验目的、选择合适的试件和设备、搭建试验台等。安装传感器和激振器根据试验要求，正确安装传感器和激振器，确保测量的准确性和可靠性。动载试验的步骤与操作04无损检测123无损检测是一种在不破坏或损伤被检测对象的前提下，利用物质的物理性质或化学性质进行检测的方法。定义无损检测具有非破坏性、全面性、可靠性高等优点，广泛应用于各种材料和产品的检测。特点无损检测的主要目的是发现被检测对象存在的缺陷、损伤或其他异常情况，为后续的维护、修复或报废提供依据。目的无损检测的原理利用X射线或γ射线对物体进行穿透，通过观察穿透后的影像来发现物体的内部缺陷。射线检测利...
