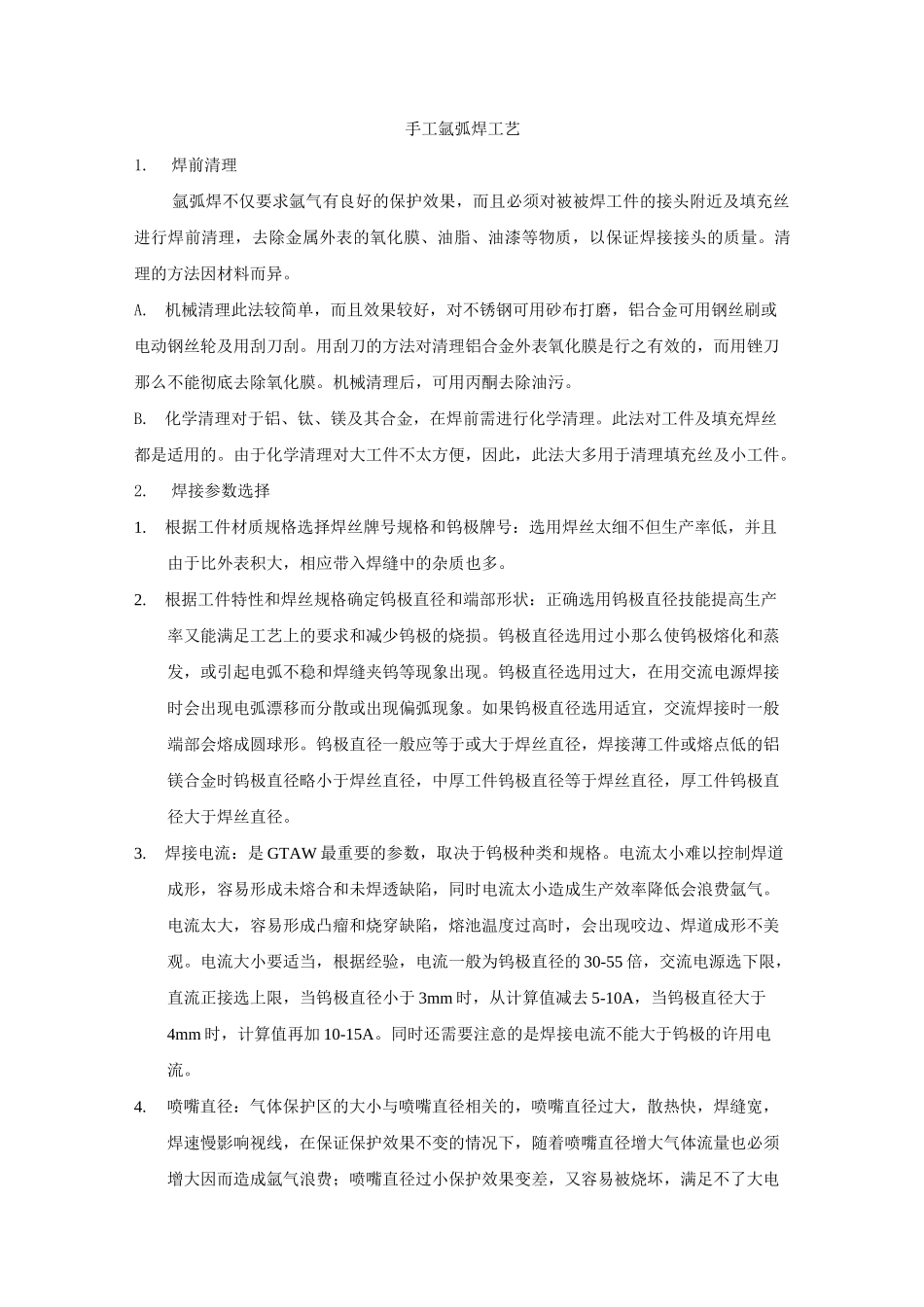

手工氩弧焊工艺1.焊前清理氩弧焊不仅要求氩气有良好的保护效果，而且必须对被被焊工件的接头附近及填充丝进行焊前清理，去除金属外表的氧化膜、油脂、油漆等物质，以保证焊接接头的质量。清理的方法因材料而异。A.机械清理此法较简单，而且效果较好，对不锈钢可用砂布打磨，铝合金可用钢丝刷或电动钢丝轮及用刮刀刮。用刮刀的方法对清理铝合金外表氧化膜是行之有效的，而用锉刀那么不能彻底去除氧化膜。机械清理后，可用丙酮去除油污。B.化学清理对于铝、钛、镁及其合金，在焊前需进行化学清理。此法对工件及填充焊丝都是适用的。由于化学清理对大工件不太方便，因此，此法大多用于清理填充丝及小工件。2.焊接参数选择1.根据工件材质规格选择焊丝牌号规格和钨极牌号：选用焊丝太细不但生产率低，并且由于比外表积大，相应带入焊缝中的杂质也多。2.根据工件特性和焊丝规格确定钨极直径和端部形状：正确选用钨极直径技能提高生产率又能满足工艺上的要求和减少钨极的烧损。钨极直径选用过小那么使钨极熔化和蒸发，或引起电弧不稳和焊缝夹钨等现象出现。钨极直径选用过大，在用交流电源焊接时会出现电弧漂移而分散或出现偏弧现象。如果钨极直径选用适宜，交流焊接时一般端部会熔成圆球形。钨极直径一般应等于或大于焊丝直径，焊接薄工件或熔点低的铝镁合金时钨极直径略小于焊丝直径，中厚工件钨极直径等于焊丝直径，厚工件钨极直径大于焊丝直径。3.焊接电流：是GTAW最重要的参数，取决于钨极种类和规格。电流太小难以控制焊道成形，容易形成未熔合和未焊透缺陷，同时电流太小造成生产效率降低会浪费氩气。电流太大，容易形成凸瘤和烧穿缺陷，熔池温度过高时，会出现咬边、焊道成形不美观。电流大小要适当，根据经验，电流一般为钨极直径的30-55倍，交流电源选下限，直流正接选上限，当钨极直径小于3mm时，从计算值减去5-10A，当钨极直径大于4mm时，计算值再加10-15A。同时还需要注意的是焊接电流不能大于钨极的许用电流。4.喷嘴直径：气体保护区的大小与喷嘴直径相关的，喷嘴直径过大，散热快，焊缝宽，焊速慢影响视线，在保证保护效果不变的情况下，随着喷嘴直径增大气体流量也必须增大因而造成氩气浪费；喷嘴直径过小保护效果变差，又容易被烧坏，满足不了大电流焊接要求。喷嘴直径一般为钨极直径的2-3倍加4mm。当然也应该考虑被焊金属的性质。被焊金属的性质活泼也有取系数2.5-3.5的，当钨极直径小于3mm时取3.5,当钨极直径大于4mm时取2.5.5.气体流量：在保证保护效果良好的前提下尽量减小气体流量，以降低本钱。单流量钛小，喷出来的气流挺度差，轻飘无力，容易受外界气流的干扰，影响保护效果，同时电弧也不能稳定燃烧，焊接中可以看到有氧化物在熔池外表漂移，焊缝发黑而无光亮。流量太大，不但会浪费保护气，还会是焊缝冷却过快，不利于焊缝成形，同时容易形成紊流而卷入空气，破坏保护效果。气体流量Q主要取决于喷嘴直径和保护气体种类，也与被焊金属的性质、焊接速度、坡口形式、钨极外伸长度和电弧长度有关。手工焊时可用经验公式Q=〔0.18-1.2〕D计算，D为喷嘴直径，单位为mm,Q单位为L/mm。当D三12mm时系数取1.2,DW12mm时，系数取0.8,以到达挺度根本一直。6.焊接速度：焊接速度取决于工件材质和厚度，还应与焊接电流和预热温度相配合，以保证熔深和熔宽。7.喷嘴与工件间的距离、钨极外伸和电弧长度：在不影响气体保护效果和便于操作的情况下，这些参数越短越好。七、手工钨极氩弧焊根本操作技术手工GTAW的根本操作技术包括：引弧与熔池控制、运弧与焊炬运动方式、填丝手法、停弧和熄弧、焊缝接头操作方法等。1.引弧我们用的引弧方式为击穿式，普通GTAW电源均有高频或脉冲引弧和稳弧装置。手握焊炬垂直于工件，使钨极与工件保持3-5min距离，接通电源，在高压高频或高压脉冲作用下，击穿间隙放电，使保护气电离形成离子流而引燃电弧。该法保证钨极端部完好，烧损小，引弧质量好，因此应用广泛。2.熔池控制控制熔池的形状和大小说到底就是控制焊接温度：温度对焊接质量的影响是很大的，各种焊接缺陷的产生是温度不适当造成的，热裂纹、咬边、弧坑裂纹、凹陷、元素烧损、凸瘤等都...
