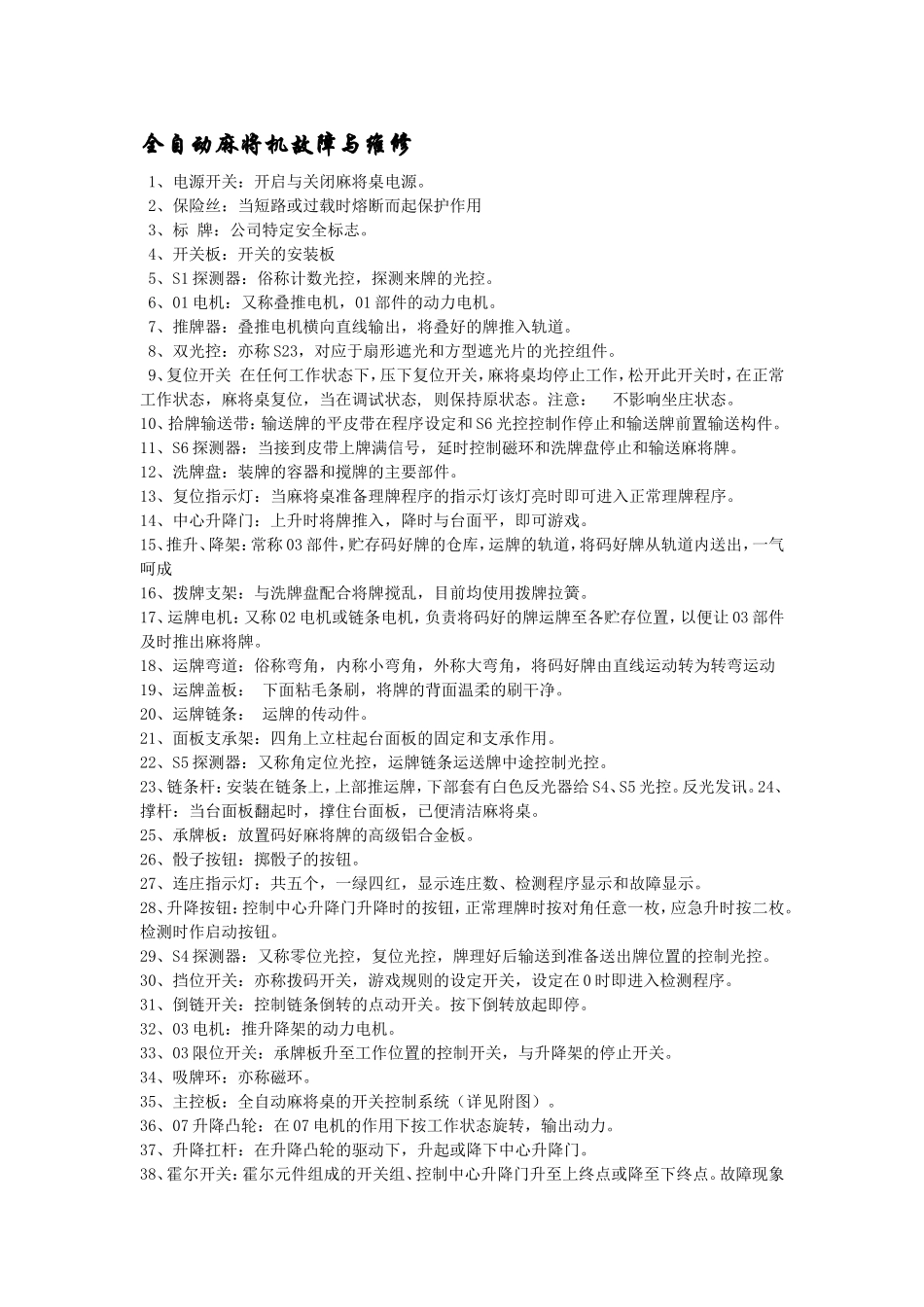

全自动麻将机故障与维修VIP免费

全自动麻将机故障与维修1、电源开关：开启与关闭麻将桌电源。2、保险丝：当短路或过载时熔断而起保护作用3、标牌：公司特定安全标志。4、开关板：开关的安装板5、S1探测器：俗称计数光控，探测来牌的光控。6、01电机：又称叠推电机，01部件的动力电机。7、推牌器：叠推电机横向直线输出，将叠好的牌推入轨道。8、双光控：亦称S23，对应于扇形遮光和方型遮光片的光控组件。9、复位开关在任何工作状态下，压下复位开关，麻将桌均停止工作，松开此开关时，在正常工作状态，麻将桌复位，当在调试状态,则保持原状态。注意：不影响坐庄状态。10、拾牌输送带：输送牌的平皮带在程序设定和S6光控控制作停止和输送牌前置输送构件。11、S6探测器：当接到皮带上牌满信号，延时控制磁环和洗牌盘停止和输送麻将牌。12、洗牌盘：装牌的容器和搅牌的主要部件。13、复位指示灯：当麻将桌准备理牌程序的指示灯该灯亮时即可进入正常理牌程序。14、中心升降门：上升时将牌推入，降时与台面平，即可游戏。15、推升、降架：常称03部件，贮存码好牌的仓库，运牌的轨道，将码好牌从轨道内送出，一气呵成16、拨牌支架：与洗牌盘配合将牌搅乱，目前均使用拨牌拉簧。17、运牌电机：又称02电机或链条电机，负责将码好的牌运牌至各贮存位置，以便让03部件及时推出麻将牌。18、运牌弯道：俗称弯角，内称小弯角，外称大弯角，将码好牌由直线运动转为转弯运动19、运牌盖板：下面粘毛条刷，将牌的背面温柔的刷干净。20、运牌链条：运牌的传动件。21、面板支承架：四角上立柱起台面板的固定和支承作用。22、S5探测器：又称角定位光控，运牌链条运送牌中途控制光控。23、链条杆：安装在链条上，上部推运牌，下部套有白色反光器给S4、S5光控。反光发讯。24、撑杆：当台面板翻起时，撑住台面板，已便清洁麻将桌。25、承牌板：放置码好麻将牌的高级铝合金板。26、骰子按钮：掷骰子的按钮。27、连庄指示灯：共五个，一绿四红，显示连庄数、检测程序显示和故障显示。28、升降按钮：控制中心升降门升降时的按钮，正常理牌时按对角任意一枚，应急升时按二枚。检测时作启动按钮。29、S4探测器：又称零位光控，复位光控，牌理好后输送到准备送出牌位置的控制光控。30、挡位开关：亦称拨码开关，游戏规则的设定开关，设定在0时即进入检测程序。31、倒链开关：控制链条倒转的点动开关。按下倒转放起即停。32、03电机：推升降架的动力电机。33、03限位开关：承牌板升至工作位置的控制开关，与升降架的停止开关。34、吸牌环：亦称磁环。35、主控板：全自动麻将桌的开关控制系统（详见附图）。36、07升降凸轮：在07电机的作用下按工作状态旋转，输出动力。37、升降扛杆：在升降凸轮的驱动下，升起或降下中心升降门。38、霍尔开关：霍尔元件组成的开关组、控制中心升降门升至上终点或降至下终点。故障现象：中心升降门升到最高点与最底点均应停。若升降不停或无升降，则说明故障存在。解决方案：（1）霍尔开关是否好？（2）磁块极性错？（3）螺钉是否松脱？（4）扛杆是否偏移？（5）是否有卡住的死点？故障现象：四方承牌板连续工作，停止时承牌板应停至工作上位。如果没有停在工作位，表明有故障。解决方案：（1）检查相应的03限位开关（2）检查相应的03限位凸轮（3）检查相应的插芯限位开关可用一模似盘检查，该模似盘外径比常盘小0.5，V型槽浅0.8，该盘能正常升降03开关就不会出问题。故障现象：洗牌盘与磁环应转动，当启动未转或转转停停故障存在。解决方案：（1）插芯是否有问题？（2）电机电容是否接错，坏？（3）电机接线是否接错？（4）洗牌盘是否擦铁圈？（5）洗牌盘是否碰到异物？(6)、磁环是否按装准确。注：磁环左右导轮不应卡住磁环，应该略松，以保证张紧轮为驱动轮提供足够摩擦力(7)、磁环与导轨是否有吸住现象？(8)、张紧轮按装是否准确？(9)、磁环或转盘是否变形？(10)、主控板是否出错？故障现象：检测04部件输送带倒转是否正常，若没有倒转则说明有故障。解决方案：（1）检查插芯是否合格（2）电机电容是否接错？（3）电机接线是否有破损？（4）是否有卡住现象？（5）张紧轴是否正常？故障现象：04部件输送带正转...
