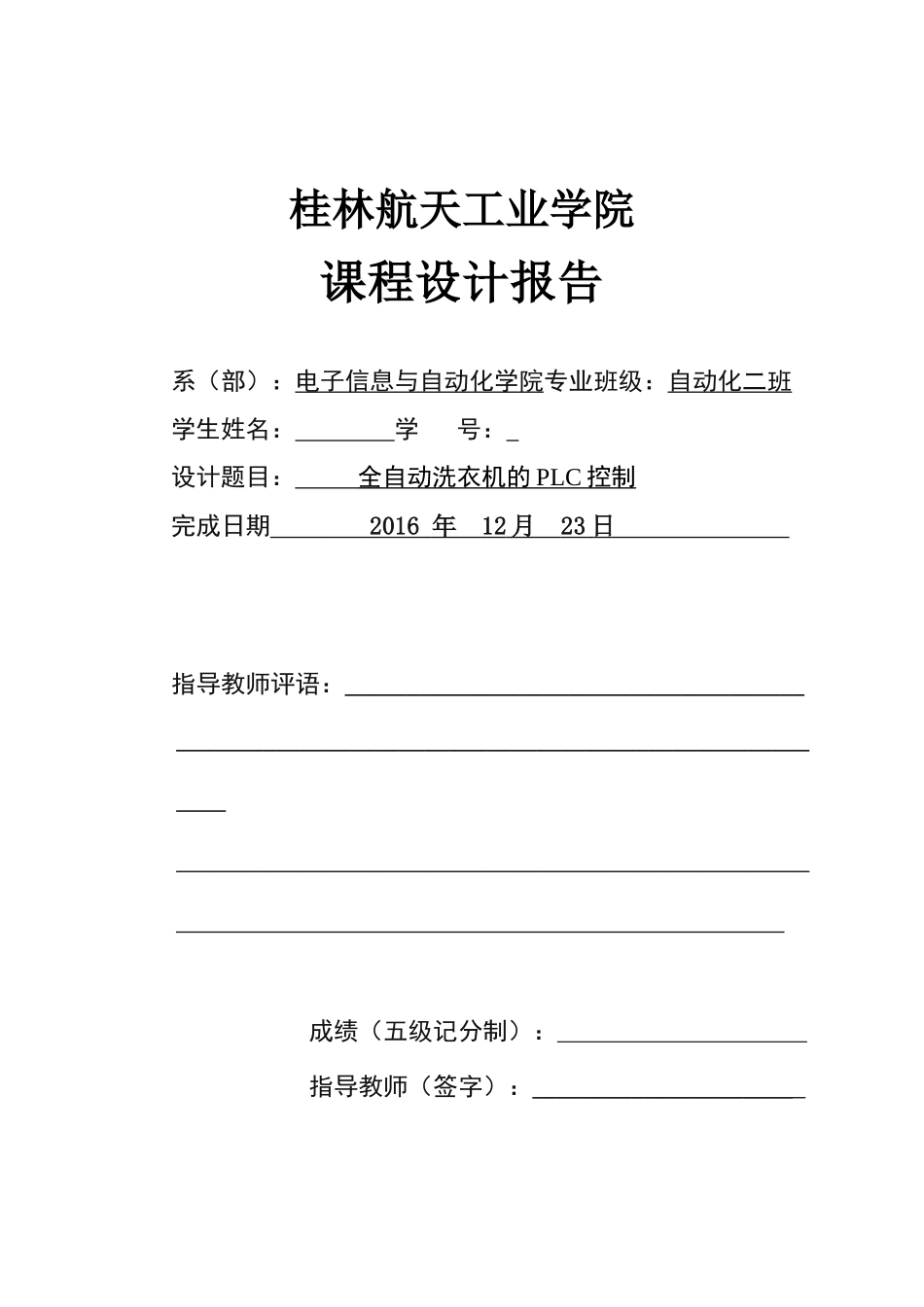

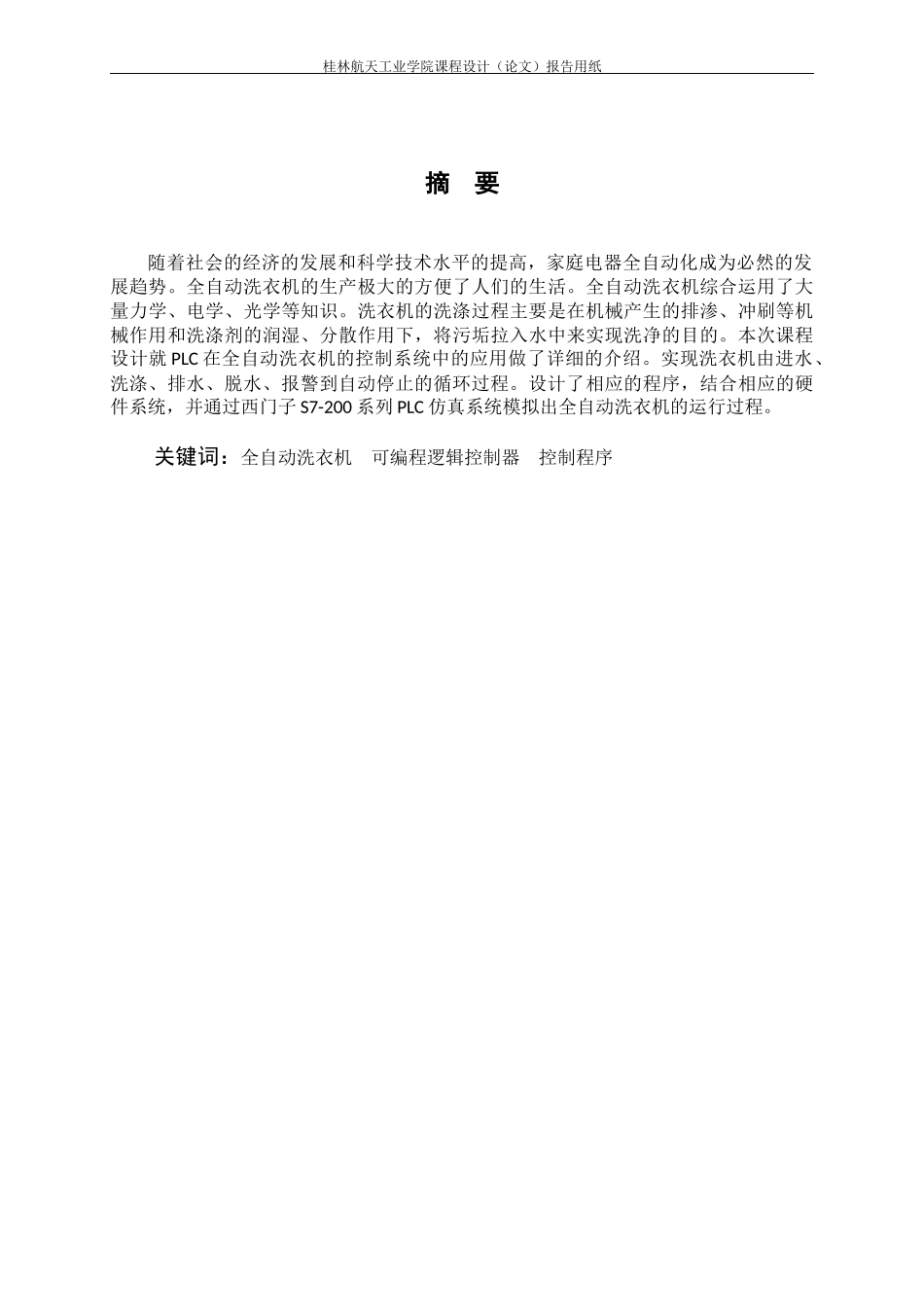

桂林航天工业学院课程设计报告系(部):电子信息与自动化学院专业班级:自动化二班学生姓名:学号:设计题目:全自动洗衣机的PLC控制完成日期2016年12月23日指导教师评语:___________________________________________________________________________________________________________________________________________________成绩(五级记分制):指导教师(签字):_____________________桂林航天工业学院课程设计任务书设计题目:全自动洗衣机的PLC控制学生姓名课程名称专业班级地点起止时间设计内容该洗衣机的进水和排水分别由进水电磁阀和排水电磁阀来执行。洗衣机的进出水由电控系统控制。洗涤正转、反转由洗涤电动机驱动波盘正、反转来实现。脱水时,通过电控系统将离合器合上,由洗涤电动机带动内桶正转进行甩干。高、低水位开关分别用来检测高、低水位。启动按钮用来启动洗衣机工作。停止按钮用来实现手动停止进水、排水、脱水及报警。排水按钮用来实现手动排水。设计参数1、启动时开始进水,水满(即水位到达高水位)时停止进水并开始正转洗涤。2、正转洗涤15s后暂停3s后开始反转洗涤。反转洗涤15s后暂停3s后,若正、反洗涤未满3次,则返回从正转洗涤开始的动作。若满3次,开始排水。3、排水后脱水,脱水10s即完成一次从进水到脱水的工作循环过程,共三次。4、完成了3次大循环,则进行洗完报警。报警10s结束全部过程,自动停机。设计进度2016.12.19分析课题并收集材料12.20-12.21课题程序设计及编写,验证12.22-12.23材料整理并完成课题报告设计成果按照设计内容编写出了完整的程序,并符合设计参数,参考资料程周.电气控制与PLC原理及应用[M].北京:电子工业出版社,2003廖常初.PLC编程及应用.北京:机械出版社,2002弭洪涛.可编程序控制器(PLC)原理及应用.北京:中国水利水电出版社,1999说明1.本表应在每次实施前由指导教师填写一式2份,审批后所在系(部)和指导教师各留1份。2.多名学生共用一题的,在设计内容、参数、要求等方面应有所区别。3.若填写内容较多可另纸附后。系(部)分管领导:教研室主任:指导教师:年月日桂林航天工业学院课程设计(论文)报告用纸摘要随着社会的经济的发展和科学技术水平的提高,家庭电器全自动化成为必然的发展趋势。全自动洗衣机的生产极大的方便了人们的生活。全自动洗衣机综合运用了大量力学、电学、光学等知识。洗衣机的洗涤过程主要是在机械产生的排渗、冲刷等机械作用和洗涤剂的润湿、分散作用下,将污垢拉入水中来实现洗净的目的。本次课程设计就PLC在全自动洗衣机的控制系统中的应用做了详细的介绍。实现洗衣机由进水、洗涤、排水、脱水、报警到自动停止的循环过程。设计了相应的程序,结合相应的硬件系统,并通过西门子S7-200系列PLC仿真系统模拟出全自动洗衣机的运行过程。关键词:全自动洗衣机可编程逻辑控制器控制程序桂林航天工业学院课程设计(论文)报告用纸AbstractWiththeeconomicdevelopmentofsocietyandtheimprovementofscienceandtechnology,householdelectricalappliancesfullyautomatedbecomeaninevitabletrendofdevelopment.Automaticwashingmachineproductiongreatlyfacilitatespeople'slives.Automaticwashingmachinecomprehensiveuseofalargenumberofmechanical,electrical,opticalandotherknowledge.Washingmachinewashingprocessismainlyproducedinthemechanicaldrainage,erosionandothermechanicaleffectsanddetergentwetting,dispersion,thedirtintothewatertoachievethepurposeofcleaning.ThecourseisdesignedtoPLCintheautomaticwashingmachinecontrolsystemintheapplicationofadetaileddescription.Toachievethewashingmachinefromthewater,washing,drainage,dehydration,alarmtoautomaticallystopthecycle.Designthecorrespondingprogram,combinedwiththecorrespondinghardwaresystem,andthroughtheSiemensS7-200seriesPLCsimulationsystemsimulationoftheautomaticwashingmachinerunningprocess.Keywords:automaticwashingmachine;PLC;controlprogram桂林航天工业学院课程设计(论文...
