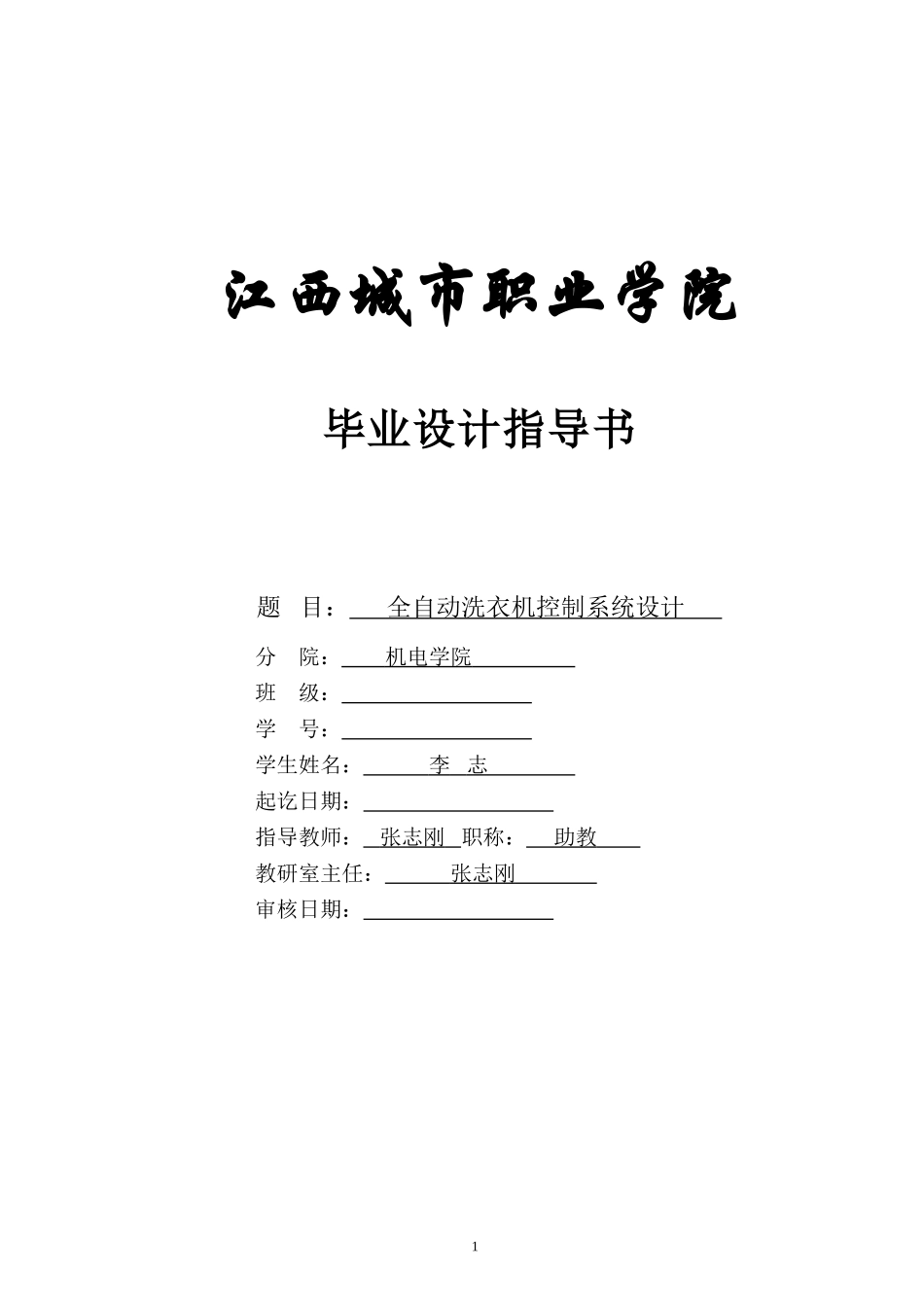

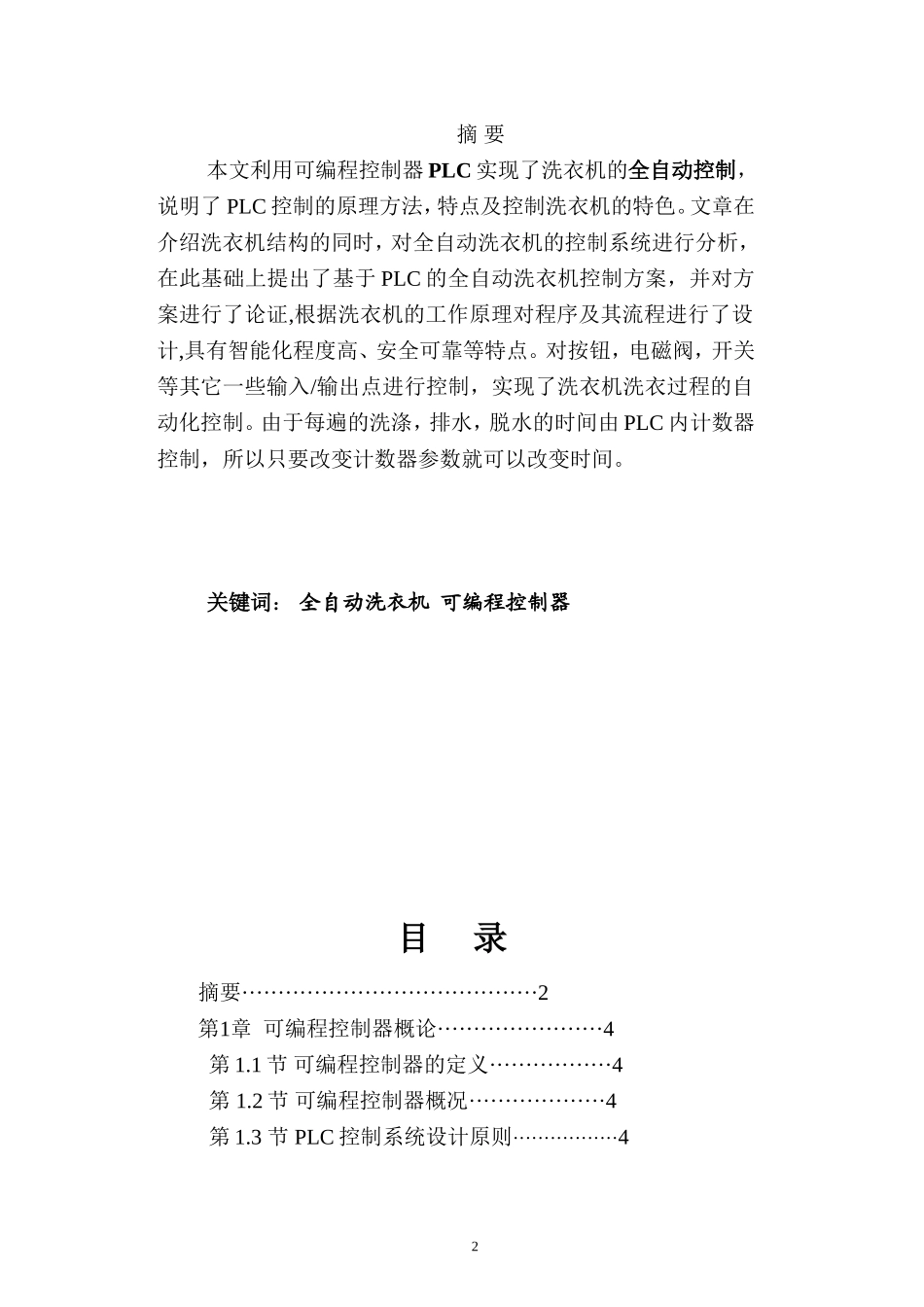

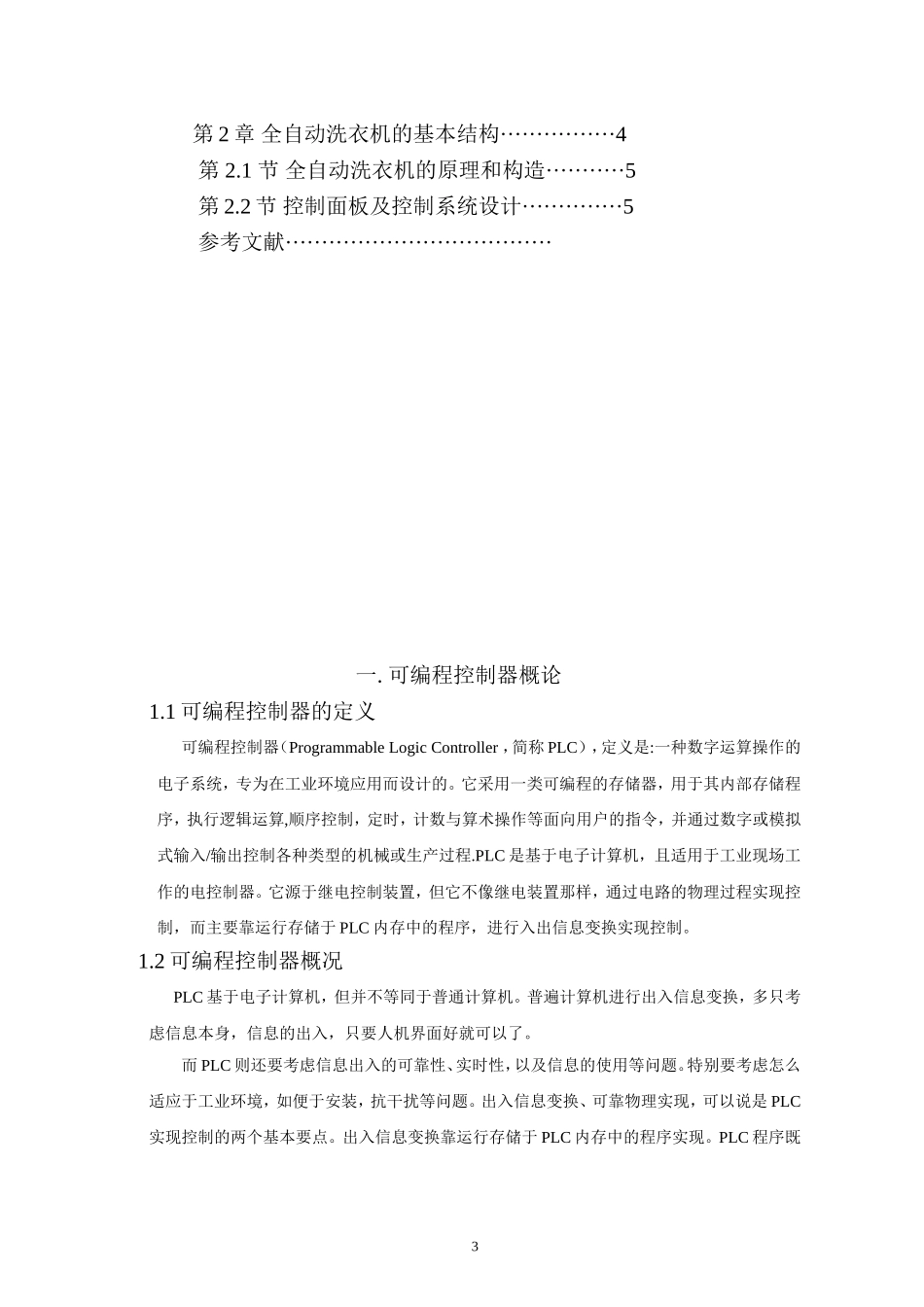

江西城市职业学院毕业设计指导书题目：全自动洗衣机控制系统设计分院：机电学院班级：学号：学生姓名：李志起讫日期：指导教师：张志刚职称：助教教研室主任：张志刚审核日期：1摘要本文利用可编程控制器PLC实现了洗衣机的全自动控制，说明了PLC控制的原理方法，特点及控制洗衣机的特色。文章在介绍洗衣机结构的同时，对全自动洗衣机的控制系统进行分析，在此基础上提出了基于PLC的全自动洗衣机控制方案，并对方案进行了论证,根据洗衣机的工作原理对程序及其流程进行了设计,具有智能化程度高、安全可靠等特点。对按钮，电磁阀，开关等其它一些输入/输出点进行控制，实现了洗衣机洗衣过程的自动化控制。由于每遍的洗涤，排水，脱水的时间由PLC内计数器控制，所以只要改变计数器参数就可以改变时间。关键词：全自动洗衣机可编程控制器目录摘要·········································2第1章可编程控制器概论·······················4第1.1节可编程控制器的定义·················4第1.2节可编程控制器概况···················4第1.3节PLC控制系统设计原则·················42第2章全自动洗衣机的基本结构················4第2.1节全自动洗衣机的原理和构造···········5第2.2节控制面板及控制系统设计··············5参考文献·····································一.可编程控制器概论1.1可编程控制器的定义可编程控制器（ProgrammableLogicController，简称PLC），定义是:一种数字运算操作的电子系统，专为在工业环境应用而设计的。它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算,顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程.PLC是基于电子计算机，且适用于工业现场工作的电控制器。它源于继电控制装置，但它不像继电装置那样，通过电路的物理过程实现控制，而主要靠运行存储于PLC内存中的程序，进行入出信息变换实现控制。1.2可编程控制器概况PLC基于电子计算机，但并不等同于普通计算机。普遍计算机进行出入信息变换，多只考虑信息本身，信息的出入，只要人机界面好就可以了。而PLC则还要考虑信息出入的可靠性、实时性，以及信息的使用等问题。特别要考虑怎么适应于工业环境，如便于安装，抗干扰等问题。出入信息变换、可靠物理实现，可以说是PLC实现控制的两个基本要点。出入信息变换靠运行存储于PLC内存中的程序实现。PLC程序既3有生产厂家的系统程序(不可更改)，又有用户自行开发的应用（用户）程序。系统程序提供运行平台，同时，还为PLC程序可靠运行及信号与信息转换进行必要的公共处理。用户程序由用户按控制要求设计。什么样的控制要求，就应有什么样的用户程序。可靠物理实现主要靠输人（INPUT）及输出（OUTPUT）电路。PLC的I/O电路，都是专门设计的。输入电路要对输入信号进行滤波，以去掉高频干扰。而且与内部计算机电路在电上是隔离的，靠光耦元件建立联系。输出电路内外也是电隔离的，靠光耦元件或输出继电器建立联系。输出电路还要进行功率放大，以足以带动一般的工业控制元器件，如电磁阀、接触器等等。I/O电路是很多的，每一输入点或输出点都要有一个I或O电路。PLC有多I/O用点，一般也就有多少个I/O用电路。但由于它们都是由高度集成化的电路组成的，所以，所占体积并不大。输入电路时刻监视着输入状况，并将其暂存于输入暂存器中。每一输入点都有一个对应的存储其信息的暂存器。输出电路要把输出锁存器的信息传送给输出点。输出锁存器与输出点也是一一对应的这里的输入暂存器及输出锁存器实际就是PLC处理器I/O口的寄存器。它们与计算机内存交换信息通过计算机总线，并主要由运行系统程序实现。把输人暂存器的信息读到PLC的内存中，称输入刷新。PLC内存有专门开辟的存放输入信息的映射区。这个区的每一对应位（bit）称之为输入继电器。这些位置成1，表示接点通，置成0为...
