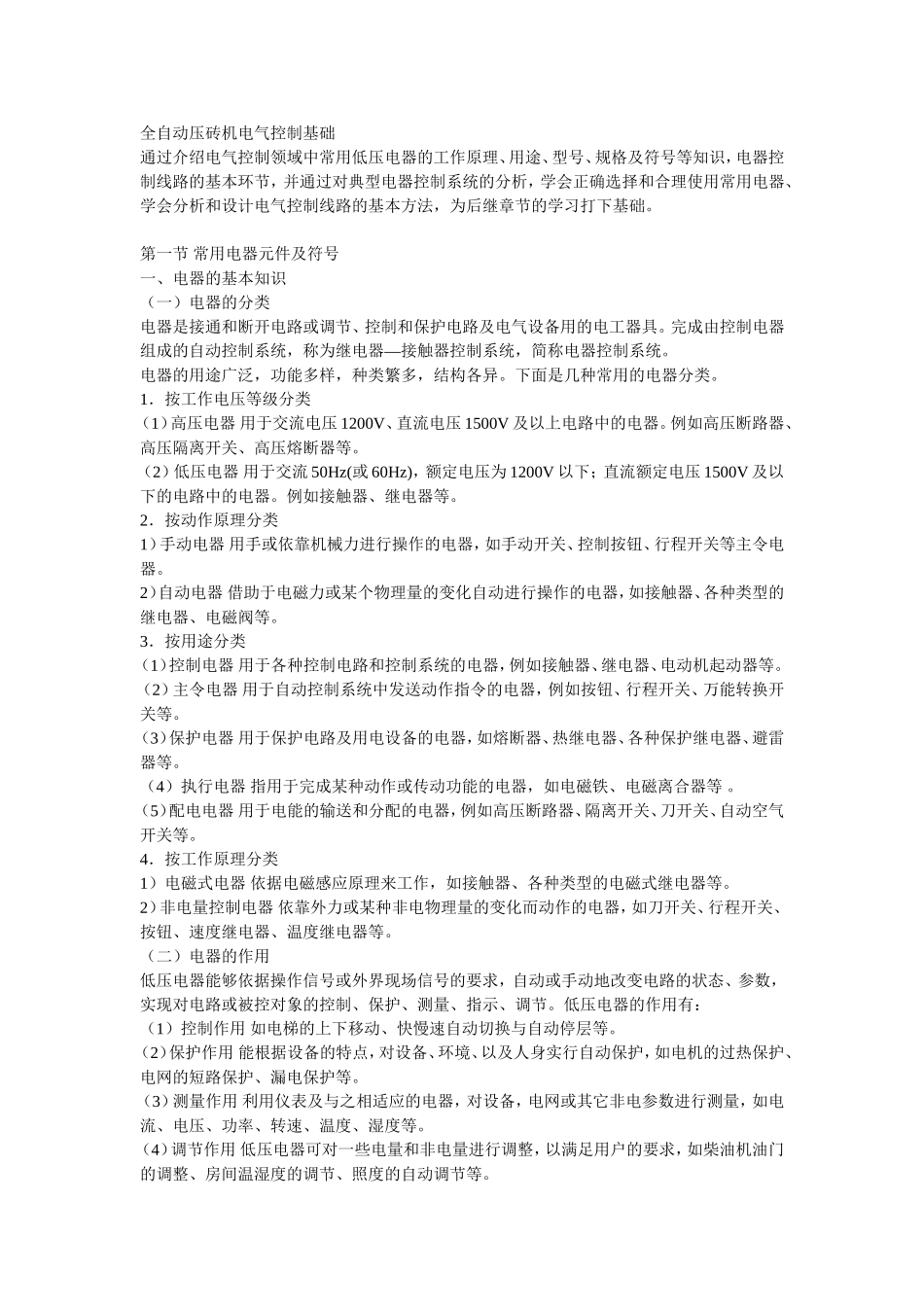

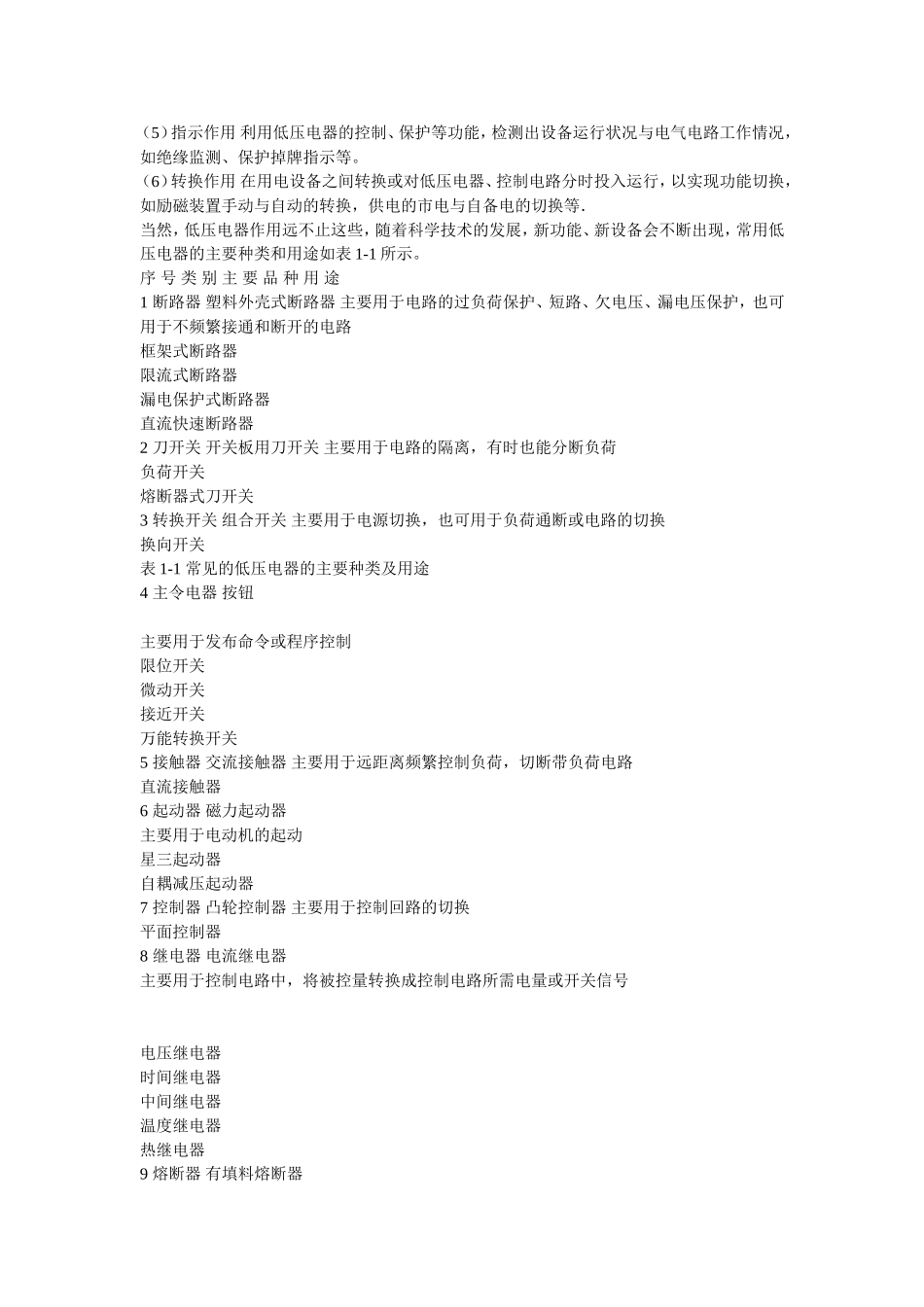

全自动压砖机电气控制基础通过介绍电气控制领域中常用低压电器的工作原理、用途、型号、规格及符号等知识，电器控制线路的基本环节，并通过对典型电器控制系统的分析，学会正确选择和合理使用常用电器、学会分析和设计电气控制线路的基本方法，为后继章节的学习打下基础。第一节常用电器元件及符号一、电器的基本知识（一）电器的分类电器是接通和断开电路或调节、控制和保护电路及电气设备用的电工器具。完成由控制电器组成的自动控制系统，称为继电器—接触器控制系统，简称电器控制系统。电器的用途广泛，功能多样，种类繁多，结构各异。下面是几种常用的电器分类。1．按工作电压等级分类（1）高压电器用于交流电压1200V、直流电压1500V及以上电路中的电器。例如高压断路器、高压隔离开关、高压熔断器等。（2）低压电器用于交流50Hz(或60Hz)，额定电压为1200V以下；直流额定电压1500V及以下的电路中的电器。例如接触器、继电器等。2．按动作原理分类1）手动电器用手或依靠机械力进行操作的电器，如手动开关、控制按钮、行程开关等主令电器。2）自动电器借助于电磁力或某个物理量的变化自动进行操作的电器，如接触器、各种类型的继电器、电磁阀等。3．按用途分类（1）控制电器用于各种控制电路和控制系统的电器，例如接触器、继电器、电动机起动器等。（2）主令电器用于自动控制系统中发送动作指令的电器，例如按钮、行程开关、万能转换开关等。（3）保护电器用于保护电路及用电设备的电器，如熔断器、热继电器、各种保护继电器、避雷器等。（4）执行电器指用于完成某种动作或传动功能的电器，如电磁铁、电磁离合器等。（5）配电电器用于电能的输送和分配的电器，例如高压断路器、隔离开关、刀开关、自动空气开关等。4．按工作原理分类1）电磁式电器依据电磁感应原理来工作，如接触器、各种类型的电磁式继电器等。2）非电量控制电器依靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器、温度继电器等。（二）电器的作用低压电器能够依据操作信号或外界现场信号的要求，自动或手动地改变电路的状态、参数，实现对电路或被控对象的控制、保护、测量、指示、调节。低压电器的作用有：（1）控制作用如电梯的上下移动、快慢速自动切换与自动停层等。（2）保护作用能根据设备的特点，对设备、环境、以及人身实行自动保护，如电机的过热保护、电网的短路保护、漏电保护等。（3）测量作用利用仪表及与之相适应的电器，对设备，电网或其它非电参数进行测量，如电流、电压、功率、转速、温度、湿度等。（4）调节作用低压电器可对一些电量和非电量进行调整，以满足用户的要求，如柴油机油门的调整、房间温湿度的调节、照度的自动调节等。（5）指示作用利用低压电器的控制、保护等功能，检测出设备运行状况与电气电路工作情况，如绝缘监测、保护掉牌指示等。（6）转换作用在用电设备之间转换或对低压电器、控制电路分时投入运行，以实现功能切换，如励磁装置手动与自动的转换，供电的市电与自备电的切换等．当然，低压电器作用远不止这些，随着科学技术的发展，新功能、新设备会不断出现，常用低压电器的主要种类和用途如表1-1所示。序号类别主要品种用途1断路器塑料外壳式断路器主要用于电路的过负荷保护、短路、欠电压、漏电压保护，也可用于不频繁接通和断开的电路框架式断路器限流式断路器漏电保护式断路器直流快速断路器2刀开关开关板用刀开关主要用于电路的隔离，有时也能分断负荷负荷开关熔断器式刀开关3转换开关组合开关主要用于电源切换，也可用于负荷通断或电路的切换换向开关表1-1常见的低压电器的主要种类及用途4主令电器按钮主要用于发布命令或程序控制限位开关微动开关接近开关万能转换开关5接触器交流接触器主要用于远距离频繁控制负荷，切断带负荷电路直流接触器6起动器磁力起动器主要用于电动机的起动星三起动器自耦减压起动器7控制器凸轮控制器主要用于控制回路的切换平面控制器8继电器电流继电器主要用于控制电路中，将被控量转换成控制电路所需电量或开关信号电压继电器时间继电器中间继电器温度继电器热继电器9熔断器有填料熔断器主要用...
