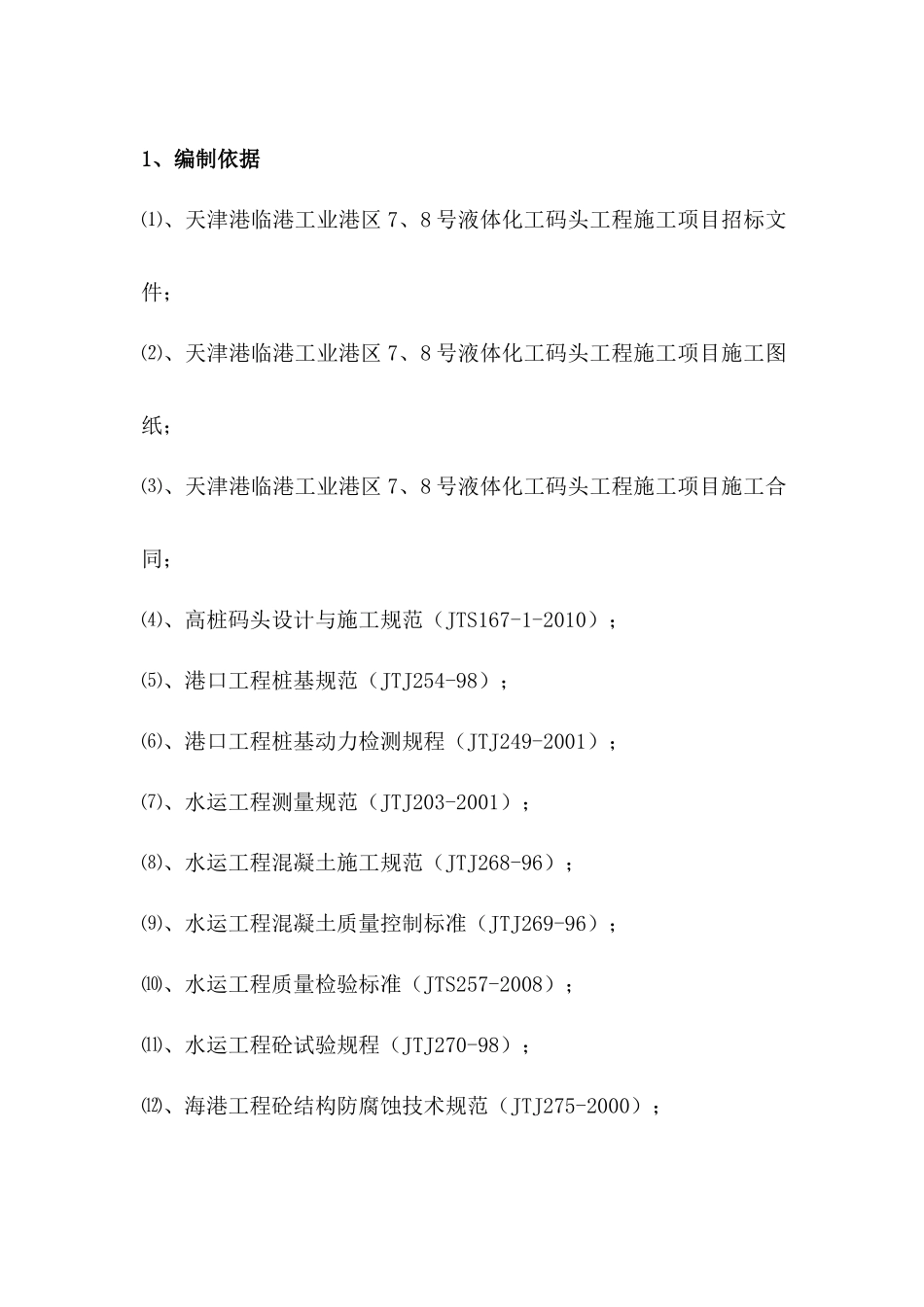

1、编制依据⑴、天津港临港工业港区7、8号液体化工码头工程施工项目招标文件；⑵、天津港临港工业港区7、8号液体化工码头工程施工项目施工图纸；⑶、天津港临港工业港区7、8号液体化工码头工程施工项目施工合同；⑷、高桩码头设计与施工规范（JTS167-1-2010）；⑸、港口工程桩基规范（JTJ254-98）；⑹、港口工程桩基动力检测规程（JTJ249-2001）；⑺、水运工程测量规范（JTJ203-2001）；⑻、水运工程混凝土施工规范（JTJ268-96）；⑼、水运工程混凝土质量控制标准（JTJ269-96）；⑽、水运工程质量检验标准（JTS257-2008）；⑾、水运工程砼试验规程（JTJ270-98）；⑿、海港工程砼结构防腐蚀技术规范（JTJ275-2000）；⒀、码头附属设施技术规范（JTJ297-2001）；⒁、《港口工程粉煤灰混凝土技术规程》（JTJ/T273-97）；⒂、《港口工程灌注桩设计与施工规程》（JTJ248-2001）；⒃、《钢筋焊接及验收规程》（JGJ18-2003）；⒄、《港口工程混凝土粘接修补技术规程》(JTJ/T271-99）；2、编制说明2.1、编制原则⑴、满足招标文件和施工合同中对工程质量、节点工期、安全生产、文明施工及环境保护等方面的要求；⑵、严格按施工图组织施工，满足施工图中的设计要求，争创优质工程；⑶、满足业主、监理工程师及相邻施工单位的配合和协调，确保施工顺利进行；⑷、施工期间保证水域的通航及交通安全，满足防台及防汛等方面的要求；⑸、根据本工程工期紧、海况条件差等特点，合理选择施工工艺和安排施工流水，科学组织施工，使施工船机设备得到充分发挥，做到均衡施工，确保安全施工和按期竣工；⑹、充分发挥我公司海上施工的设备、施工管理水平和技术优势，利用我公司长期从事高桩码头工程施工积累的丰富经验、成熟的施工工艺和施工方法，采用科学合理的技术措施，确保本工程施工质量满足业主要求。2.2、分册说明本工程施工组织设计共一册。3、工程概况3.1、工程地理位置本工程位于天津临港工业区内，码头布置于天津港临港工业港区6号液体化工码头工程以东，码头前沿线距离现有围埝中心线约96m。3.2、工程规模、结构形式及主要尺度本工程位于天津临港工业区内，码头岸线长度为604m，码头顶面标高为+6.0m，码头前沿设计水深-14.0m，码头等级为5万吨级，西侧与6号液体化工码头共用系缆墩。码头承台宽度26m，设置2座引桥，引桥长度70m，码头共分13个结构段，梁板段承台排架间距为8m和7m，墩台段排架间距分别为6.1m，6.2m，6.4m，基桩采用650×650mm预应力混凝土空心方桩，上部结构为预制安装预应力横梁，连续梁，面板和钢筋混凝土靠船构件，各构件安装后均采用现浇接头将其连接成整体，以增加码头的整体性，引桥排架间距为8m，基桩采用650×650mm预应力混凝土空心方桩和Φ800mm灌注桩，上部结构为预制安装预应力横梁及预应力混凝土板梁，引桥与挡土墙之间通过预应力混凝土渡板相连，挡土墙下为经过真空预压处理的地基，后方清河道边线距离挡土墙边线距离为11.2m，清河道边线处高程为6.7m，道路荷载为18Kpa。3.3、主要工程数量主要工程数量序号项目名称单位工程量备注一岸坡挖泥m34033.8二码头前方承台梁板1650*650砼空心方桩根634.002现浇桩帽砼m31701.773现浇接头及面层砼m35681.494预制梁板件1263.005橡胶护舷套274.006系船柱及脱缆钩个35.00三引桥1650*650砼方桩根18.002ф800灌注桩根42.003现浇桩帽及接头砼m3574.274预制构件件286.00四接岸结构1抛填块石m36541.632挡土墙砼m3182.003土工布m2753.954块石护坡m31380.603.4、现场自然条件3.4.1、水文⑴、潮位特征值根据1963～1999年实测资料统计（以新港理论最低潮面起算，下同）：历年最高高潮位5.81m（1992年9月1日)历年最低低潮位-1.03m（1968年11月10日）注：1957年12月18日出现最低低潮位-1.08m年平均高潮位3.74m年平均低潮位1.34m年平均海平面2.56m年平均潮差2.40m⑵、设计水位设计高水位4.30m（高潮累积频率10％）设计低水位0.50m（低潮累积频率90％）极端高水位5.88m（50年一遇）极端低水位-1.29m（50年一遇）2.2.2波浪条件本工程区域位于临港工业区内有掩护港池内，波浪传播至工程位置处已大为衰减，不会对本工程造成影响。3.4.2、地质...
