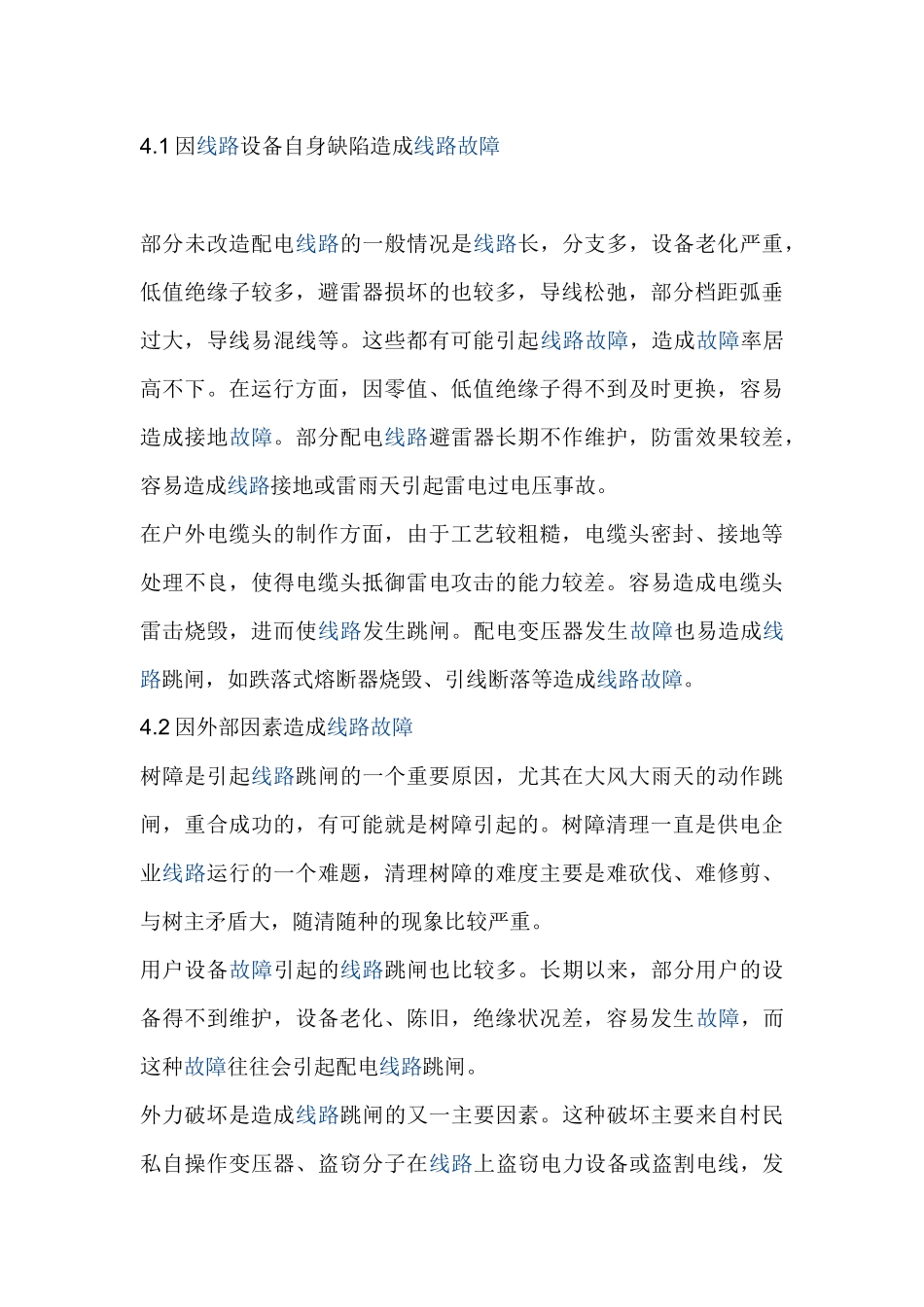

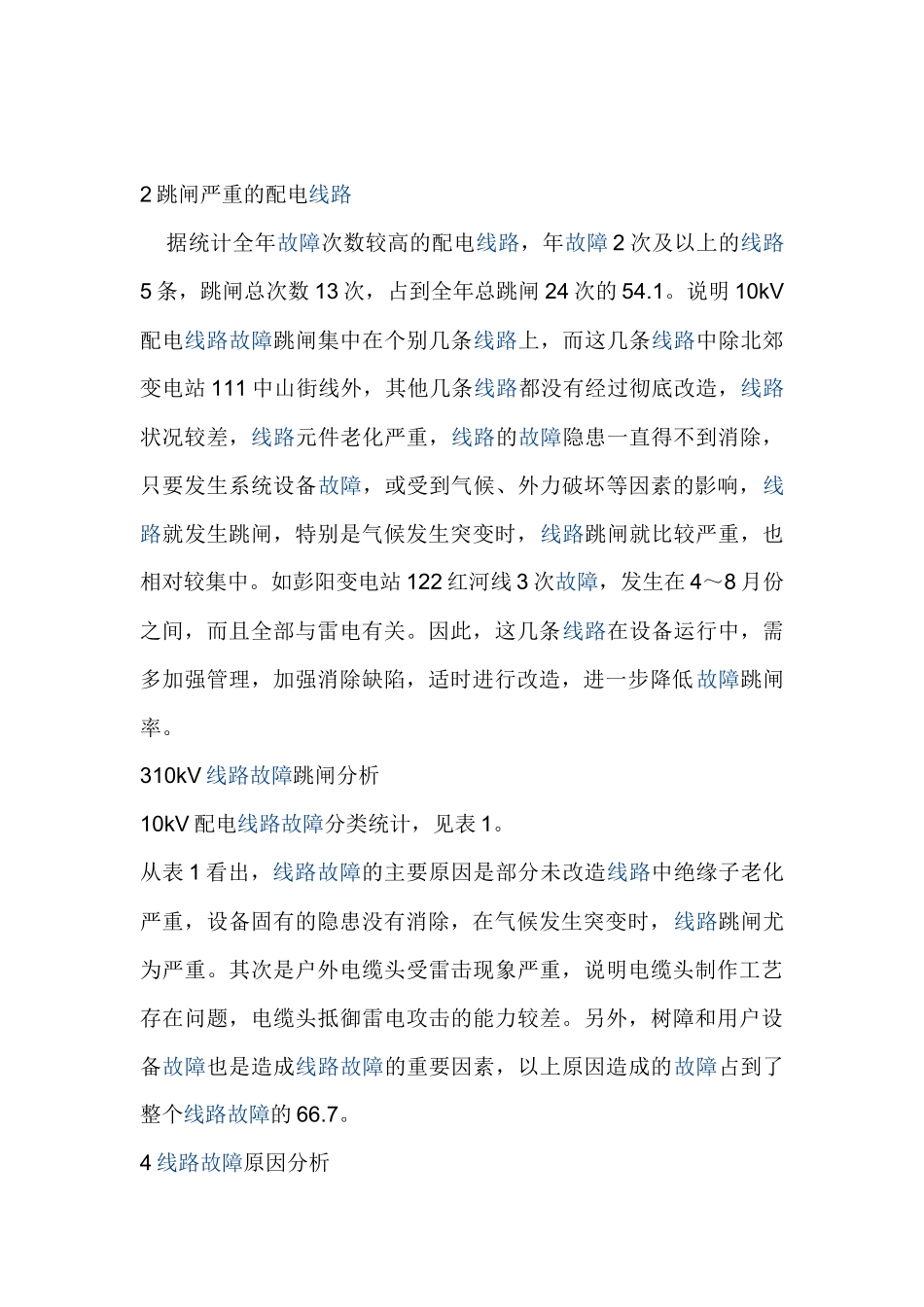

配电线路故障分析及预防措施配电线路是电力系统的重要组成部分。配电线路点多、面广、线长，走径复杂，设备质量参差不齐，受气候、地理、环境的影响较大，又因直接连接客户端，供用电情况复杂，这些都直接或间接影响了配电线路的安全运行，造成设备故障率居高不下，故障原因也远比输电线路复杂。据统计，固原供电局管辖区域内有50条10kV配电线路参与故障跳闸考核，线路总长2310km，10kV配电线路在2006年发生故障跳闸共24次，达到0.01次/千米•年（0.48次/条•年）。通过对故障分析，试着找出配电线路故障客观规律，并提出预防措施。1全年线路故障跳闸趋势从图1中可知，在每年5、6月份线路跳闸次数最多，而在11、12月份故障跳闸没有发生。配电线路暴露在野外，极易受到外界因素，特别是气候因素的影响。4～8月份雷电天气较多，全年干旱、少雨、少雪，偶有大暴雨，属典型大陆性干旱气候，沙尘多，雨量小，昼夜温差大。气候变化的季节性特点，决定了配电线路故障的季节性也很明显。从每年跳闸情况看，在4～8月份之间，线路故障跳闸比较严重，与雷电天气关系较大。其他月份的平常天气，线路跳闸次数相对也比较少。近几年冬天是暖冬天气，11、12月份气候相对较暖和、较稳定，因此设备运行也较稳定。从以上分析，说明10kV配电线路整体抗御自然灾害的能力还较低，即设备的安全系数较低。2跳闸严重的配电线路据统计全年故障次数较高的配电线路，年故障2次及以上的线路5条，跳闸总次数13次，占到全年总跳闸24次的54.1。说明10kV配电线路故障跳闸集中在个别几条线路上，而这几条线路中除北郊变电站111中山街线外，其他几条线路都没有经过彻底改造，线路状况较差，线路元件老化严重，线路的故障隐患一直得不到消除，只要发生系统设备故障，或受到气候、外力破坏等因素的影响，线路就发生跳闸，特别是气候发生突变时，线路跳闸就比较严重，也相对较集中。如彭阳变电站122红河线3次故障，发生在4～8月份之间，而且全部与雷电有关。因此，这几条线路在设备运行中，需多加强管理，加强消除缺陷，适时进行改造，进一步降低故障跳闸率。310kV线路故障跳闸分析10kV配电线路故障分类统计，见表1。从表1看出，线路故障的主要原因是部分未改造线路中绝缘子老化严重，设备固有的隐患没有消除，在气候发生突变时，线路跳闸尤为严重。其次是户外电缆头受雷击现象严重，说明电缆头制作工艺存在问题，电缆头抵御雷电攻击的能力较差。另外，树障和用户设备故障也是造成线路故障的重要因素，以上原因造成的故障占到了整个线路故障的66.7。4线路故障原因分析4.1因线路设备自身缺陷造成线路故障部分未改造配电线路的一般情况是线路长，分支多，设备老化严重，低值绝缘子较多，避雷器损坏的也较多，导线松弛，部分档距弧垂过大，导线易混线等。这些都有可能引起线路故障，造成故障率居高不下。在运行方面，因零值、低值绝缘子得不到及时更换，容易造成接地故障。部分配电线路避雷器长期不作维护，防雷效果较差，容易造成线路接地或雷雨天引起雷电过电压事故。在户外电缆头的制作方面，由于工艺较粗糙，电缆头密封、接地等处理不良，使得电缆头抵御雷电攻击的能力较差。容易造成电缆头雷击烧毁，进而使线路发生跳闸。配电变压器发生故障也易造成线路跳闸，如跌落式熔断器烧毁、引线断落等造成线路故障。4.2因外部因素造成线路故障树障是引起线路跳闸的一个重要原因，尤其在大风大雨天的动作跳闸，重合成功的，有可能就是树障引起的。树障清理一直是供电企业线路运行的一个难题，清理树障的难度主要是难砍伐、难修剪、与树主矛盾大，随清随种的现象比较严重。用户设备故障引起的线路跳闸也比较多。长期以来，部分用户的设备得不到维护，设备老化、陈旧，绝缘状况差，容易发生故障，而这种故障往往会引起配电线路跳闸。外力破坏是造成线路跳闸的又一主要因素。这种破坏主要来自村民私自操作变压器、盗窃分子在线路上盗窃电力设备或盗割电线，发生以上现象，有可能使裸金属直接搭接在运行的裸导线上，造成相间短路故障跳闸。车辆撞击电杆也是重要的外力破坏因素，电杆被撞后很容易引起线路跳闸，这种现象主要...
