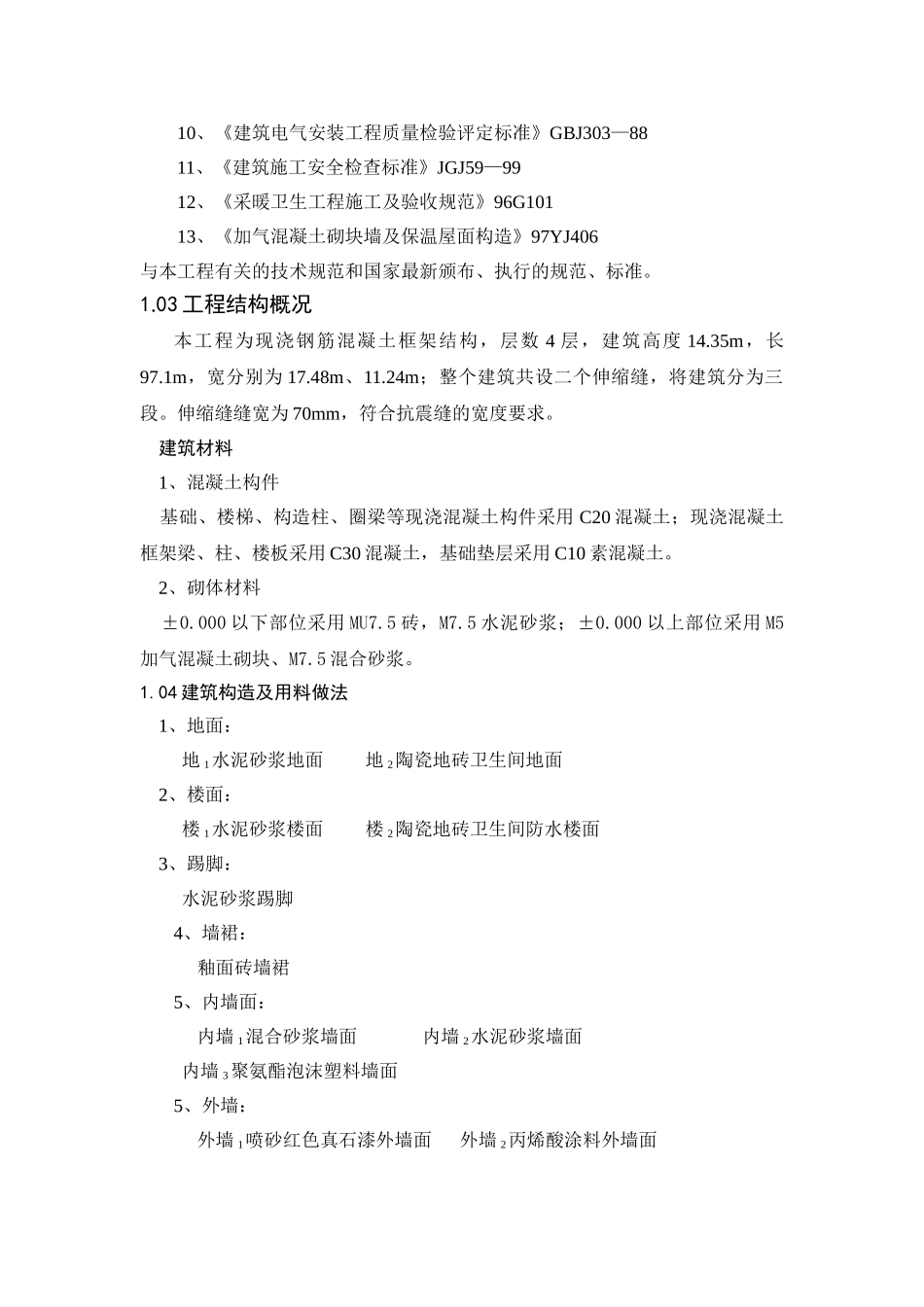

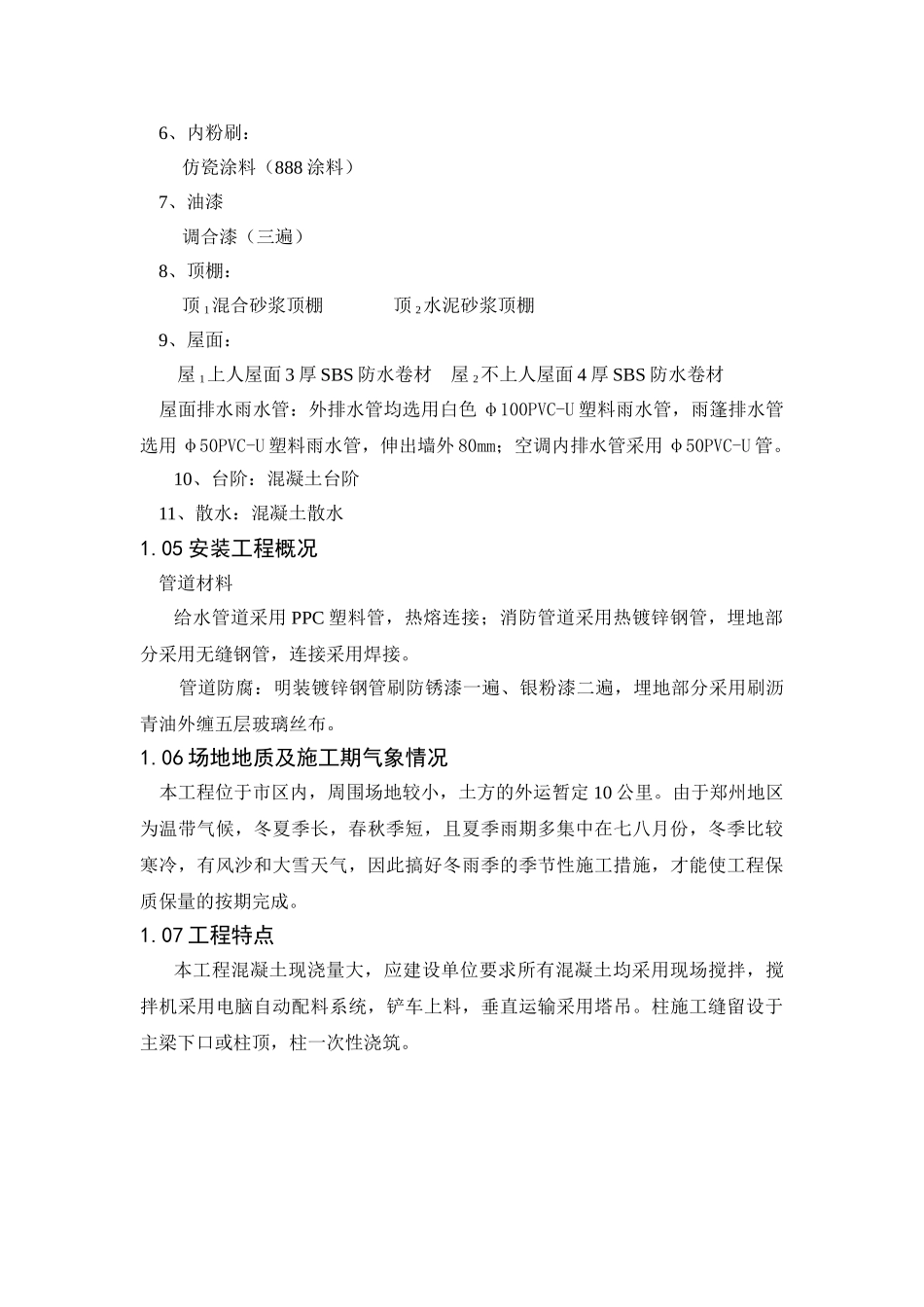

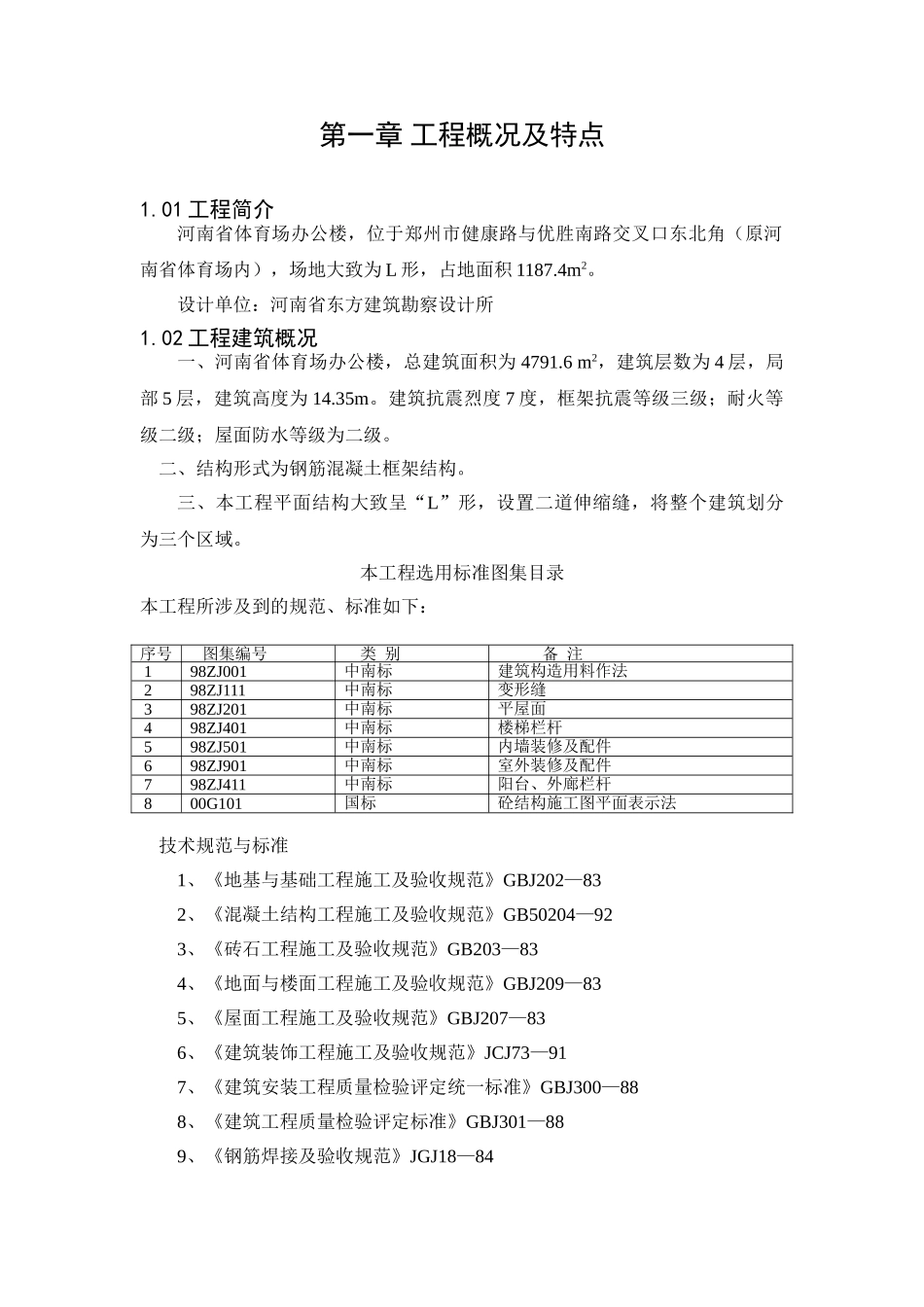

第一章工程概况及特点1.01工程简介河南省体育场办公楼，位于郑州市健康路与优胜南路交叉口东北角（原河南省体育场内），场地大致为L形，占地面积1187.4m2。设计单位：河南省东方建筑勘察设计所1.02工程建筑概况一、河南省体育场办公楼，总建筑面积为4791.6m2，建筑层数为4层，局部5层，建筑高度为14.35m。建筑抗震烈度7度，框架抗震等级三级；耐火等级二级；屋面防水等级为二级。二、结构形式为钢筋混凝土框架结构。三、本工程平面结构大致呈“L”形，设置二道伸缩缝，将整个建筑划分为三个区域。本工程选用标准图集目录本工程所涉及到的规范、标准如下：技术规范与标准1、《地基与基础工程施工及验收规范》GBJ202—832、《混凝土结构工程施工及验收规范》GB50204—923、《砖石工程施工及验收规范》GB203—834、《地面与楼面工程施工及验收规范》GBJ209—835、《屋面工程施工及验收规范》GBJ207—836、《建筑装饰工程施工及验收规范》JCJ73—917、《建筑安装工程质量检验评定统一标准》GBJ300—888、《建筑工程质量检验评定标准》GBJ301—889、《钢筋焊接及验收规范》JGJ18—84序号图集编号类别备注198ZJ001中南标建筑构造用料作法298ZJ111中南标变形缝398ZJ201中南标平屋面498ZJ401中南标楼梯栏杆598ZJ501中南标内墙装修及配件698ZJ901中南标室外装修及配件798ZJ411中南标阳台、外廊栏杆800G101国标砼结构施工图平面表示法10、《建筑电气安装工程质量检验评定标准》GBJ303—8811、《建筑施工安全检查标准》JGJ59—9912、《采暖卫生工程施工及验收规范》96G10113、《加气混凝土砌块墙及保温屋面构造》97YJ406与本工程有关的技术规范和国家最新颁布、执行的规范、标准。1.03工程结构概况本工程为现浇钢筋混凝土框架结构，层数4层，建筑高度14.35m，长97.1m，宽分别为17.48m、11.24m；整个建筑共设二个伸缩缝，将建筑分为三段。伸缩缝缝宽为70mm，符合抗震缝的宽度要求。建筑材料1、混凝土构件基础、楼梯、构造柱、圈梁等现浇混凝土构件采用C20混凝土；现浇混凝土框架梁、柱、楼板采用C30混凝土，基础垫层采用C10素混凝土。2、砌体材料±0.000以下部位采用MU7.5砖，M7.5水泥砂浆；±0.000以上部位采用M5加气混凝土砌块、M7.5混合砂浆。1.04建筑构造及用料做法1、地面：地1水泥砂浆地面地2陶瓷地砖卫生间地面2、楼面：楼1水泥砂浆楼面楼2陶瓷地砖卫生间防水楼面3、踢脚：水泥砂浆踢脚4、墙裙：釉面砖墙裙5、内墙面：内墙1混合砂浆墙面内墙2水泥砂浆墙面内墙3聚氨酯泡沫塑料墙面5、外墙：外墙1喷砂红色真石漆外墙面外墙2丙烯酸涂料外墙面6、内粉刷：仿瓷涂料（888涂料）7、油漆调合漆（三遍）8、顶棚：顶1混合砂浆顶棚顶2水泥砂浆顶棚9、屋面：屋1上人屋面3厚SBS防水卷材屋2不上人屋面4厚SBS防水卷材屋面排水雨水管：外排水管均选用白色φ100PVC-U塑料雨水管，雨篷排水管选用φ50PVC-U塑料雨水管，伸出墙外80mm；空调内排水管采用φ50PVC-U管。10、台阶：混凝土台阶11、散水：混凝土散水1.05安装工程概况管道材料给水管道采用PPC塑料管，热熔连接；消防管道采用热镀锌钢管，埋地部分采用无缝钢管，连接采用焊接。管道防腐：明装镀锌钢管刷防锈漆一遍、银粉漆二遍，埋地部分采用刷沥青油外缠五层玻璃丝布。1.06场地地质及施工期气象情况本工程位于市区内，周围场地较小，土方的外运暂定10公里。由于郑州地区为温带气候，冬夏季长，春秋季短，且夏季雨期多集中在七八月份，冬季比较寒冷，有风沙和大雪天气，因此搞好冬雨季的季节性施工措施，才能使工程保质保量的按期完成。1.07工程特点本工程混凝土现浇量大，应建设单位要求所有混凝土均采用现场搅拌，搅拌机采用电脑自动配料系统，铲车上料，垂直运输采用塔吊。柱施工缝留设于主梁下口或柱顶，柱一次性浇筑。第二章项目管理机构及总体安排2.01项目管理机构一、施工组织机构的建立我公司在本工程施工中严格实行“项目法”施工，由公司优秀的项目经理组建的项目经理部来负责此工程的具体施工管理。同时向业主郑重承诺：针对该工程项目，我公司推选的项目班子一律持证上岗。实行项目经理责任制，项目经理对质量、工期、安全、成本及文明施...
